FL -518

FUEL SYSTEM

▶

Go to "3.Signal Circuit Inspection (APS 2)" as follows.

NO

▶

Repair short in circuit and go to "Verification of Vehicle Repair".

3.

Signal Circuit Inspection (APS 2)

1)

IG KEY "OFF", ENGINE "OFF"

2)

Disconnect APS connector and ECM connector.

3)

IG KEY "ON"

4)

Check continuity between APS connector terminal 3 and chassis ground. (check short to ground )
Measure the voltage of terminal 3 of APS connector. ( check short to battery )

Specification : Check short to ground : Discontinuity ( Infinite

Ω

)

Check short to battery : 0.0V~0.1V

5)

Is APS 2 signal circuit insulated normally?

YES

▶

Go to "Ground Circuit Inspection".

NO

▶

Repair short in circuit and go to "Verification of Vehicle Repair".

GROUND CIRCUIT INSPECTION

E1384424

1.

Check ground circuit (APS1)

1)

IG KEY "OFF", ENGINE "OFF"

2)

Disconnect APS connector.

3)

IG KEY "ON"

4)

Measure the voltage of APS terminal 4. [ TEST "A" ]

5)

Measure the voltage of APS terminal 4 and terminal 5. [ TEST "B" ]
( terminal 4: Check + prove , terminal 5 : Check - prove )

Specification : [TEST "A"] Voltage - [TEST "B"] Voltage = below 200mV

6)

Is the measured voltage within the specification?

YES

▶

Go to "2. Check ground circuit (APS2)".

NO

▶

When "B" voltage is not detected : Repair open in ground circuit and go to "Verification of Vehicle Repair".

▶

When the voltage difference between "A" and "B" is above 200mV : Eliminate the causes of excessive resis-

tance and go to "Verification of Vehicle Repair".

DTC TROUBLESHOOTING PROCEDURES

FL -519

2.

Check ground circuit (APS2)

1)

IG KEY "OFF", ENGINE "OFF"

2)

Disconnect APS connector.

3)

IG KEY "ON"

4)

Measure the voltage of APS terminal 1. [ TEST "A" ]

5)

Measure the voltage of APS terminal 1 and terminal 6. [ TEST "B" ]
( terminal 1 : Check + prove , terminal 6 : Check - prove )

Specification : [TEST "A"] Voltage - [TEST "B"] Voltage = below 200mV

6)

Is the measured voltage within the specification?

YES

▶

Go to "Component Inspection".

NO

▶

When "B" voltage is not detected : Repair open in ground circuit and go to "Verification of Vehicle Repair".

▶

When the voltage difference between "A" and "B" is above 200mV : Eliminate the causes of excessive resis-

tance and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EA5E101C

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect APS connector (C256).

3.

Check resistance for each terminal refering to Resistance characteristic table.

SPECIFICATION : RESISTANCE CHARACTERISTIC TABLE FOR EACH TERMINAL

Resistance( K

Ω

20

℃

)

checking point

Pedal

Depressed

Pedal released

Characteristic

Component Connector

Shape

4(power)-

5(ground)

1.0±0.1K

Ω

1.0±0.1K

Ω

Unchanged

4(power)-

2(signal)

1.8±0.1K

Ω

1.1±0.1K

Ω

Resistance drops

APS 1

2(signal)-

5(ground)

1.1±0.1K

Ω

1.8±0.1K

Ω

Resistance rises

1(power)-

6(ground)

2.0±0.1K

Ω

2.0±0.1K

Ω

Unchanged

1(power)-

3(signal)

2.9±0.1K

Ω

2.1±0.1K

Ω

Resistance drops

APS 2

3(signal)-

6(ground)

1.1±0.1K

Ω

1.8±0.1K

Ω

Resistance rises

SCMFL6395L

4.

Are resistances for each terminal measured correctly?

FL -520

FUEL SYSTEM

YES

▶

Go to "Verification of Vehicle Rapair".

NO

▶

Replace APS and go to "Verification of Vehicle Rapair".

VERIFICATION OF VEHICLE REPAIR

E7FDC3EA

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

FUEL DELIVERY SYSTEM-DIESEL

FL -521

FUEL DELIVERY
SYSTEM-DIESEL

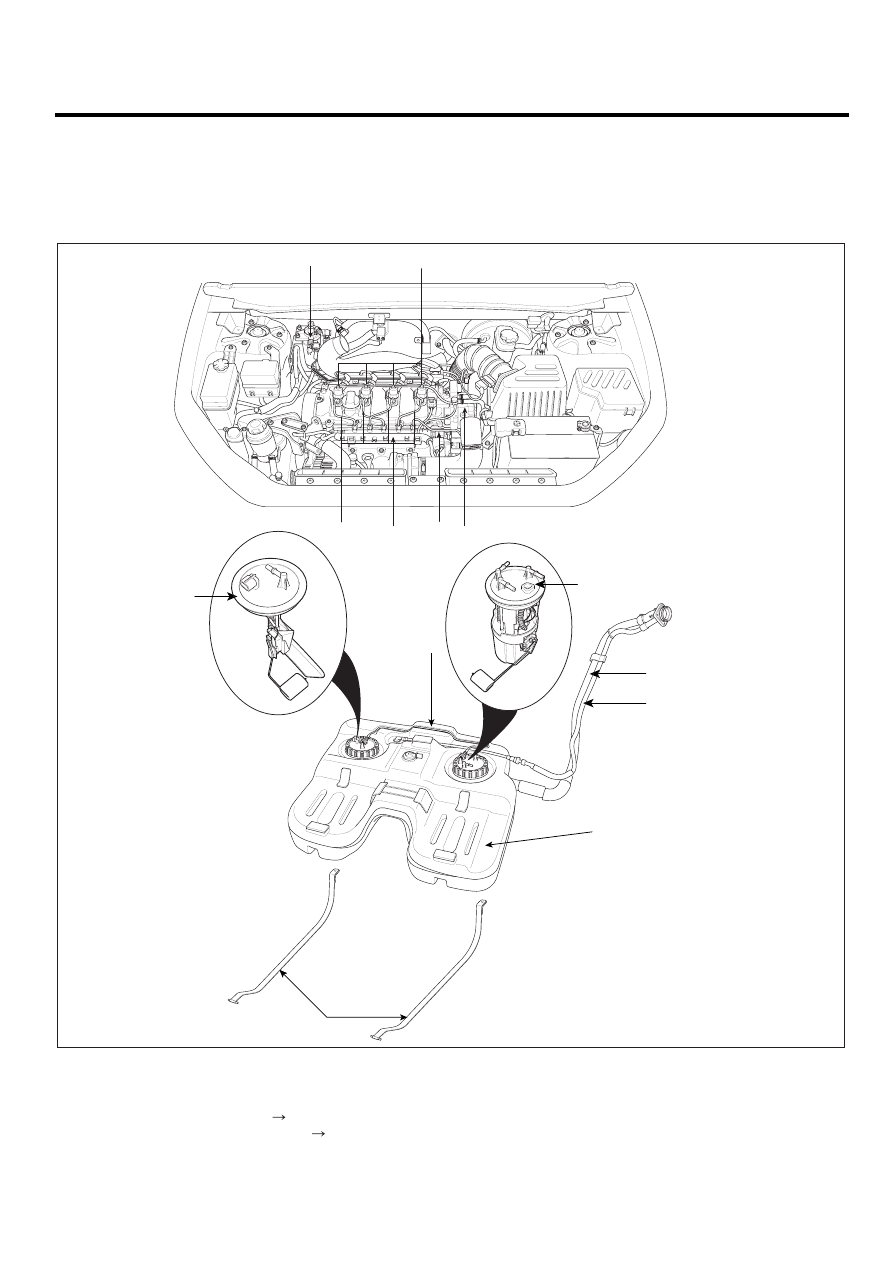

COMPONENT LOCATION

E10AFDE9

1.

Injector

2.

High Pressure Fuel Pump

3.

Common Rail

4.

High Pressure Pipe (Injector

 Common Rail)

5.

High Pressure Pipe (Common Rail

 High Pressure Fuel Pump)

6.

Fuel Filter

7.

Fuel Tank

8.

Fuel Pump (Low Pressure)

9.

Sub Fuel Sender

10. Fuel Filler Hose
11. Leveling Hose
12.   Fuel Tank Band
13.   Suction Tube

6

1

4

3

5

2

13

7

12

9

8

10

11

SCMFL6137L
