FL -266

FUEL SYSTEM

YES

▶

Go to "4. Check short to ground in signal circuit" as follows.

NO

▶

Repair short between signal circuits and go to "Verification of Vehicle Repair".

4.

Check short to ground in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector and ECM connector.

3)

Check continuity between CKPS connector terminal 1(shield ground) and 2,3(crank signal)

Specification : Discontinuity ( Infinite

Ω

)

4)

Is the measured resistance within the specification?

YES

▶

Go to "Ground Circuit Inspection".

NO

▶

Repair the short between signal circuit and shield ground and go to "Verification of Vehicle Repair".

GROUND CIRCUIT INSPECTION

ED539D75

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect CKPS connector.

3.

Check continuity between CKPS connector terminal 1(shield ground) and chassis ground.

Specification : continuity ( below 1.0

Ω

)

4.

Is the measured resistance within the specification?

YES

▶

Go to "Component Inspection".

NO

▶

Repair open or poor connection in ground circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EC395804

1.

Check Resistance of CKPS component

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector.

3)

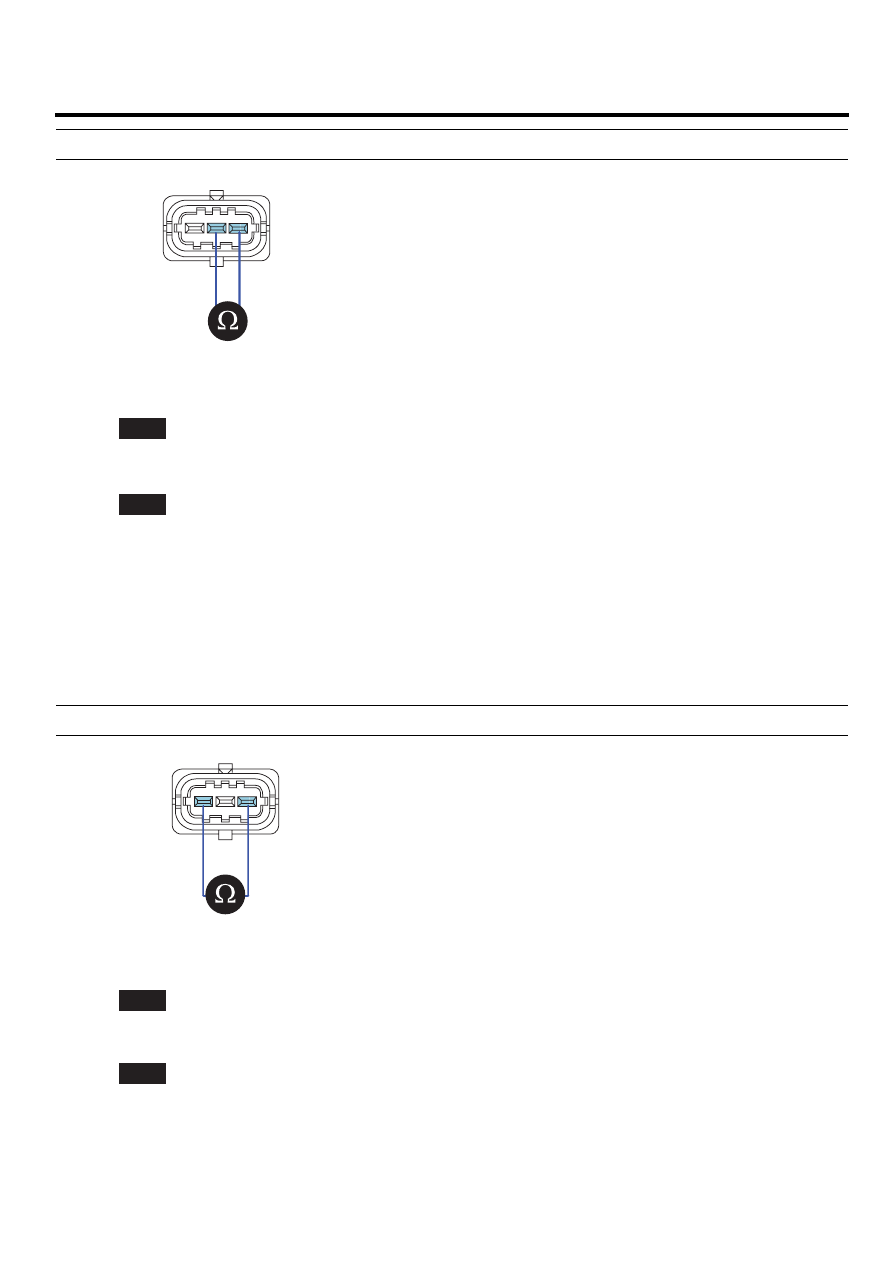

Check resistance between CKPS connector terminal 2 and 3 at component side.

DTC TROUBLESHOOTING PROCEDURES

FL -267

Specification : 860

Ω

±10% (20

℃

)

2

3

1

EGNG006B

4)

Is the measured resistance within the specification?

YES

▶

Go to "Check short to ground in CKPS component" as follows.

NO

▶

Replace CKPS and go to "Verification of Vehicle Repair".

2.

Check short to ground in CKPS component

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector.

3)

Check resistance between CKPS connector terminal 1 and 3 at component side.

Specification : Discontinuity (Infinite

Ω

)

2

3

1

EGNG006C

4)

Is the measured resistance within the specification? (Is the inside of component insulated correctly?)

YES

▶

Go to "Check CKPS waveform".

NO

▶

Replace CKPS and go to "Verification of Vehicle Repair".

3.

Check CKPS waveform

1)

IG KEY "OFF", ENGINE "OFF".

FL -268

FUEL SYSTEM

2)

Connect CKPS connector.

3)

Connect Oscilloscope to CKPS connector terminal 2.

4)

Check if CKPS waveform is outputted correctly as cranking or turning engine on.

Specification : Refer to "Signal waveform

＆

data" of "General Information".

5)

Is CKPS waveform outputted correctly?

YES

▶

Go to "Verification of Vehicle Repair".

NO

▶

Replace CKPS and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

E5914F6A

Refer to DTC P0335.

DTC TROUBLESHOOTING PROCEDURES

FL -269

DTC P0340 CAMSHAFT POSITION SENSOR A CIRCUIT MALFUNCTION
(BANK 1 OR SINGLE SENSOR)

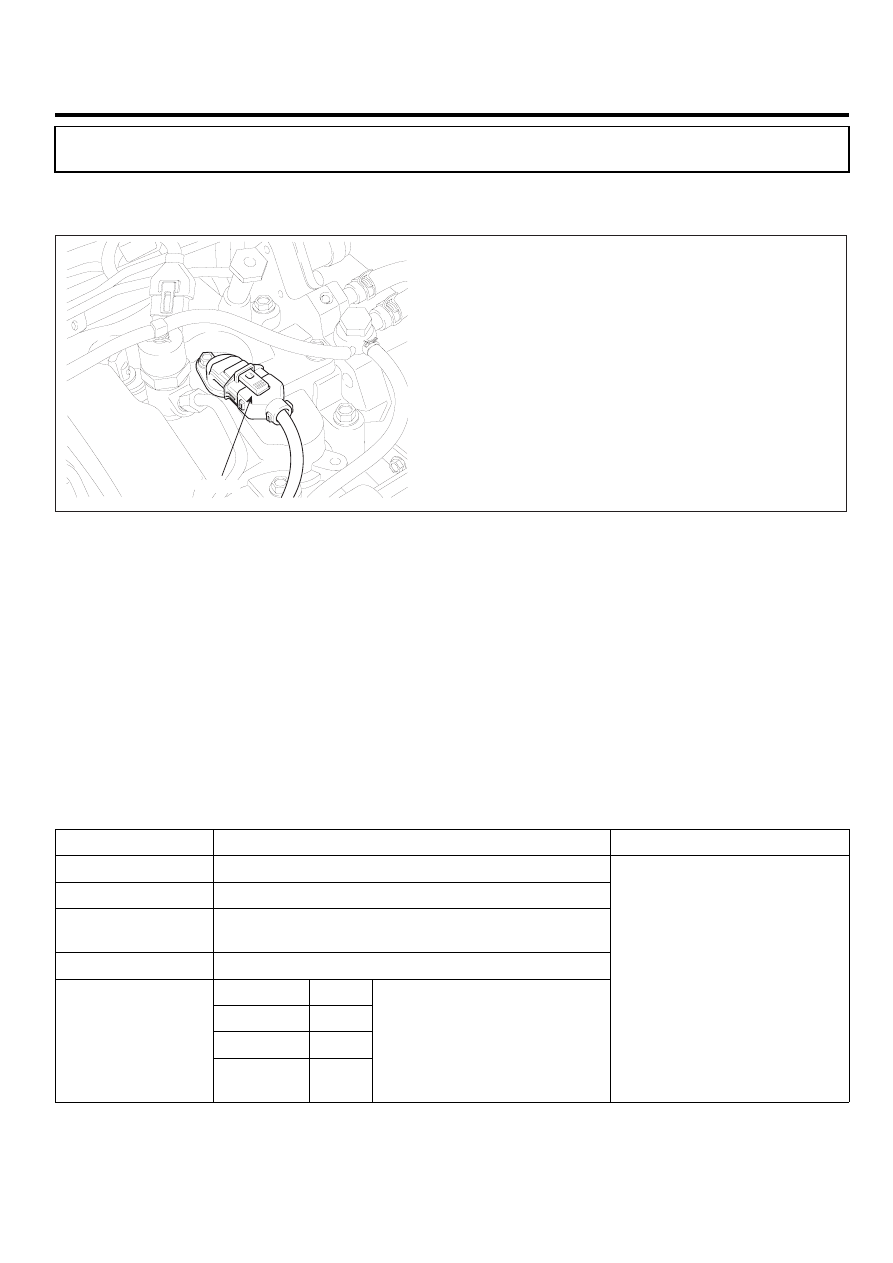

COMPONENT LOCATION

E96A3409

CMPS

LFIG297A

GENERAL DESCRIPTION

E8FD63BB

Cam Shaft Position Sensor(CMPS) is hall sensor type. Sensing the teeth attatch at the end of exhaust cam shaft, CMPS
detects rotation of Cam shaft (1 signal per 1 lotation)As Cam shaft rotates once while Crank shaft does twice, CMPS
referrence point generates once while CKPS’ do twice.As this signal inputted to ECM, it distinguishes crank angle and the
cylinder which requires fuel injection in order to determine injection sequence and duration.

DTC DESCRIPTION

EC75AD9D

P0340 is set when CMPS signal does not generate while CKPS signal is outputted for the duration that crank shaft rotates
4 times. This code is due to the failure relevant to CMPS related circuit and sensor component.

DTC DETECTING CONDITION

EC53A6C3

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• During accelerating and turning engine "ON"

Threshold Value

• CKPS signal is outputted while CMPS signal

does not generate.

Diagnostic Time

• Crank Shaft rotates 4 times

Fuel cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

YES

• CMPS circuit
• CMPS component
