FL -262

FUEL SYSTEM

2

3

1

EGNG006B

4)

Is the measured resistance within the specification?

YES

▶

Go to "Check short to ground in CKPS component" as follows.

NO

▶

Replace CKPS and go to "Verification of Vehicle Repair".

2.

Check short to ground in CKPS component

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector.

3)

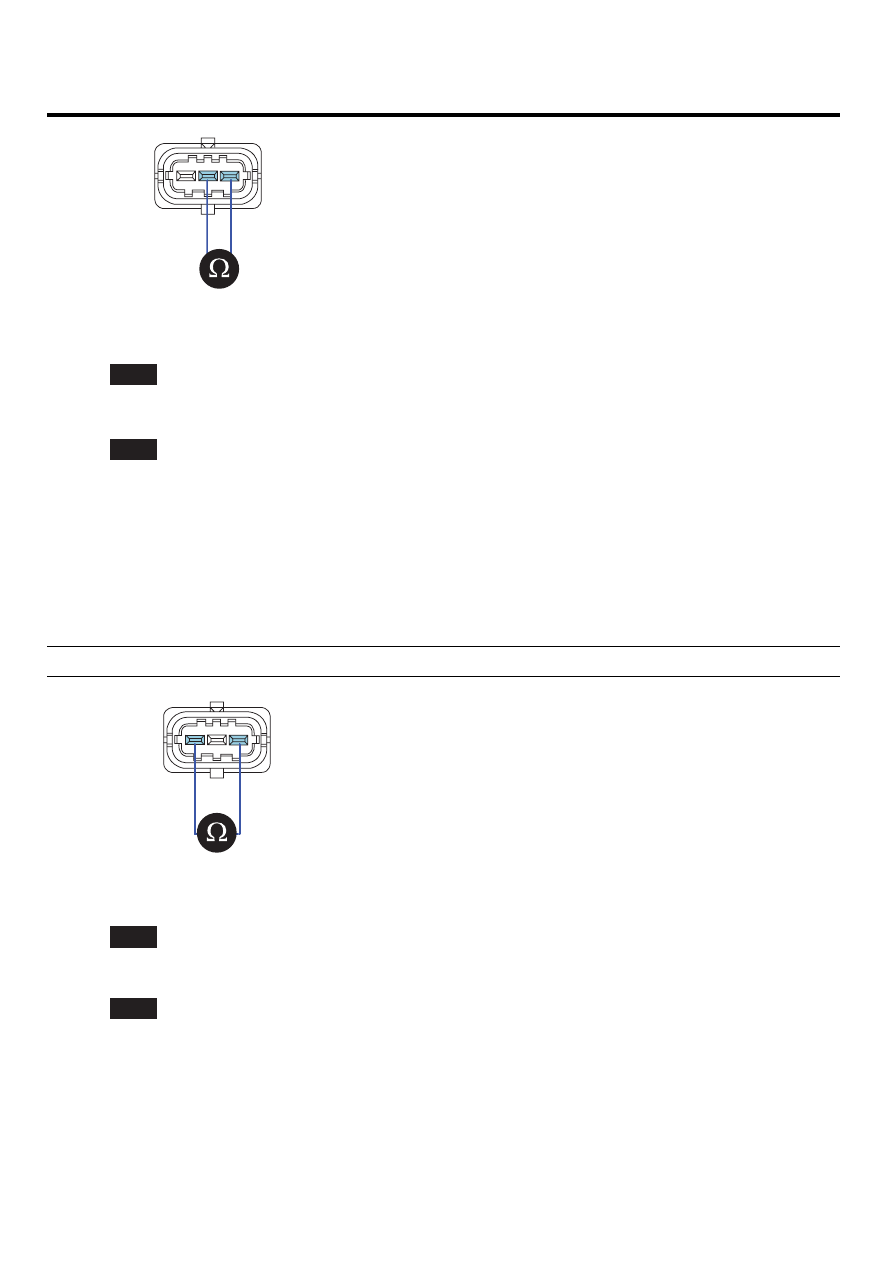

Check resistance between CKPS connector terminal 1 and 3 at component side.

Specification : Discontinuity (Infinite

Ω

)

2

3

1

EGNG006C

4)

Is the measured resistance within the specification? (Is the inside of component insulated correctly?)

YES

▶

Go to "Check CKPS waveform".

NO

▶

Replace CKPS and go to "Verification of Vehicle Repair".

3.

Check CKPS waveform

1)

IG KEY "OFF", ENGINE "OFF".

2)

Connect CKPS connector.

3)

Connect Oscilloscope to CKPS connector terminal 2.

DTC TROUBLESHOOTING PROCEDURES

FL -263

4)

Check if CKPS waveform is outputted correctly as cranking or turning engine on.

Specification : Refer to "Signal waveform

＆

data" of "General Information".

5)

Is CKPS waveform outputted correctly?

YES

▶

Go to "Verification of Vehicle Repair".

NO

▶

Replace CKPS and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

ED949564

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

FL -264

FUEL SYSTEM

DTC P0336 CRANKSHAFT POSITION SENSOR A CIRCUIT
RANGE/PERFORMANCE

COMPONENT LOCATION

E7C0CD86

Refer to DTC P0335.

GENERAL DESCRIPTION

EBE4B5BF

Refer to DTC P0335.

DTC DESCRIPTION

E3CE13EE

P0336 is set when 1). engine speed detected by CKPS is above 6000RPM, or 2). CKPS signal pulse is abnormal. For
repair, check temporary poor connection in CKPS circuit, component failure or deformation of tone wheel.

DTC DETECTING CONDITION

E259CD3D

Item

Detecting Condition

Possible Cause

DTC Strategy

• Signal monitoring

Enable Conditions

• During accelerating and turning engine "ON"

Threshold Value

• Engine speed sensed at CKPS above 6000RPM
• Abnormal crank signal pulse

Diagnostic Time

• Immediately

Fuel cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

YES

• CKPS circuit
• CKPS component
• Abnormal deformation of

Crank Shaft tone wheel

SPECIFICATION

E763E76E

Refer to DTC P0335.

SCHEMATIC DIAGRAM

E90EA2AB

Refer to DTC P0335.

SIGNAL WAVEFORM AND DATA

E5F982DE

Refer to DTC P0335.

MONITOR SCANTOOL DATA

EE83BEE3

Refer to DTC P0335.

TERMINAL AND CONNECTOR INSPECTION

EC699D59

Refer to DTC P0335.

DTC TROUBLESHOOTING PROCEDURES

FL -265

SIGNAL CIRCUIT INSPECTION

EF9AF39F

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector.

3)

IG KEY "ON".

4)

Measure the voltage of CKPS connector terminal 2 and 3.

Specification : 2.4V~2.6V

5)

Is the measured voltage within the specification?

YES

▶

Go to "3.Check short between signal circuits."

NO

▶

Go to "2.Check open in signal circuit" as follows.

2.

Check open in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector and ECM connector.

3)

Check continuity between CKPS connector terminal 2 and ECM connector (C230-A) terminal 12.

4)

Check continuity between CKPS connector terminal 3 and ECM connector (C230-A) terminal 27.

Specification : continuity ( below 1.0

Ω

)

5)

Is the measured resistance within the specification?

YES

▶

Go to "3. Check short between signal circuits".

NO

▶

Repair open in signal circuit and go to "Verification of Vehicle Repair".

3.

Check short between signal circuits

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect CKPS connector and ECM connector.

3)

Check continuity between CKPS connector terminal 2 and 3.

Specification : Discontinuity ( Infinite

Ω

)

4)

Is the measured resistance within the specification?
