Hyundai Santa Fe (2006 year). Manual - part 400

FL -210

FUEL SYSTEM

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect fuel pump relay.

3)

IG KEY "ON".

4)

Measure the voltage of fuel pump relay connector terminal 3.

Specification : 3.2V~3.7V

5)

Is the measured voltage within the specification?

YES

▶

Go to "Component Inspection".

NO

▶

When no value is detected : Go to "2. Check open in control circuit".

▶

When high voltage is detected : Repair short to battery in signal circuit and go to "Verification of Vehicle

Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect fuel pump relay and ECM connector.

3)

Check continuity between fuel pump relay connector terminal 3 and ECM connector (C230-A) terminal 45.

specification : Continuity ( below 1.0

Ω

)

4)

Is the measured resistance within the specification?

YES

▶

Repair short to ground and go to "Verification of Vehicle Repair".

NO

▶

Repair open in control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

ECB31A37

1.

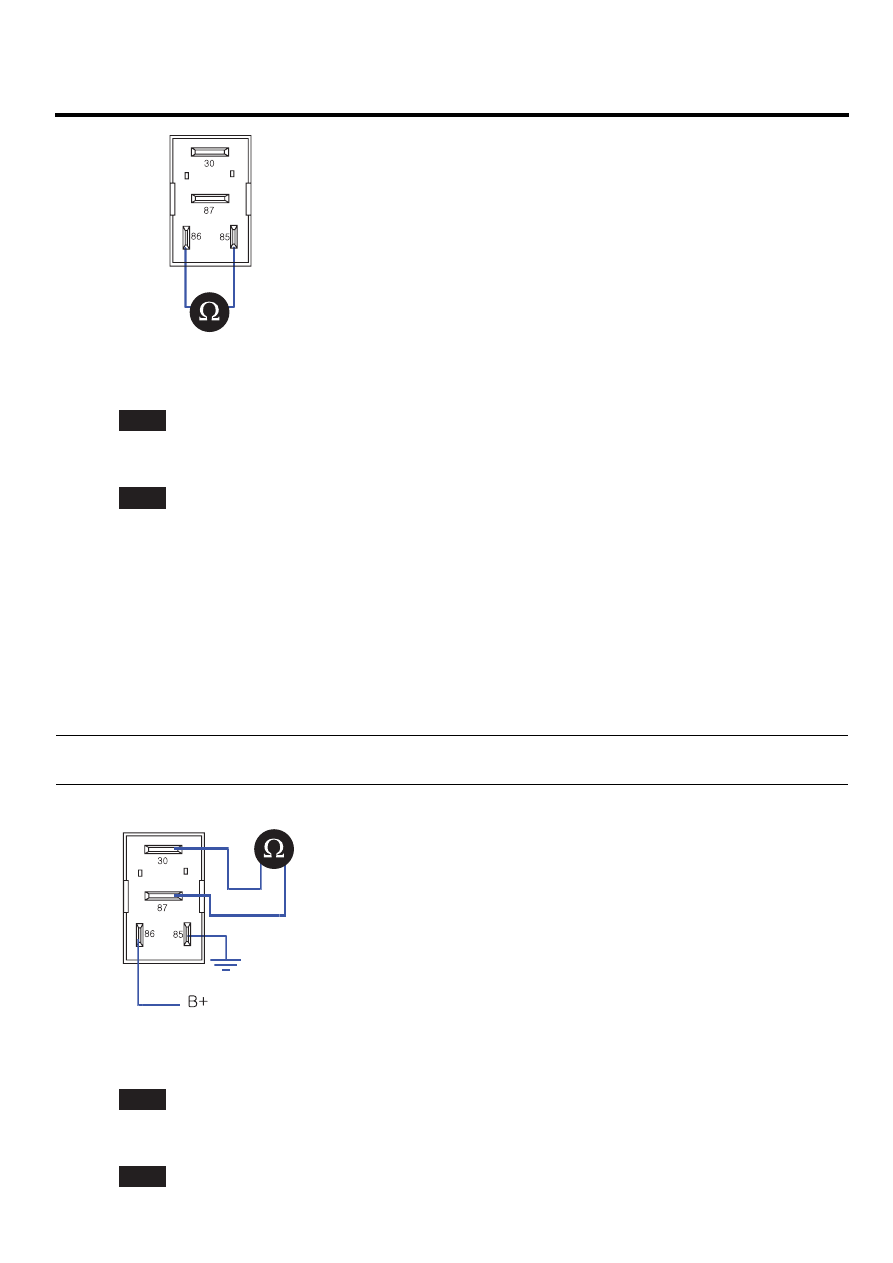

Check fuel pump relay component coil resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

Measure the resistance of glow relay component coil.

Specification : 95±5

Ω

(20

℃

)

DTC TROUBLESHOOTING PROCEDURES

FL -211

SCMFL6418L

4)

Is the measured resistance within the specification?

YES

▶

Go to "2. Check glow relay component operation" as follows.

NO

▶

Replace glow relay and go to "Verification of Vehicle Repair".

2.

Check glow relay component operation

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

Supplies random B+ and ground to coil sides of glow relay ( terminal 85, terminal 86).

4)

Check continuity between glow relay terminal 30 and terminal 87.

specification : When power is supplied : Continuity ( below 1.0

Ω

)

When power is not supplied : Discontinuity ( Infinite

Ω

)

SCMFL6419L

5)

Is the measured resistance within the specification?

YES

▶

Go to "Verification of Vehicle Repair".

NO

FL -212

FUEL SYSTEM

▶

Replace glow relay and go to "Verification of Vehicle Repair".

※

Repeat this process 2~3 times.

VERIFICATION OF VEHICLE REPAIR

EF47981B

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

DTC TROUBLESHOOTING PROCEDURES

FL -213

DTC P0232 ELECTRIC FUEL PUMP RELAY-SHORT CIRCUIT

COMPONENT LOCATION

ECB826BF

Refer to DTC P0231.

GENERAL DESCRIPTION

EAE261E3

Refer to DTC P0231.

DTC DESCRIPTION

ED083760

P0232 is set when excessive voltage is detected in Fuel pump relay control circuit for more than 1 sec. at Fuel pump relay
ON condition. This code is due to short to battery in Fuel pump relay control circuit.

DTC DETECTING CONDITION

E79A2371

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON" (monitoring only performed within

relay operating condition)

Threshold Value

• short to battery

Diagnostic Time

• 1.0 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

NO

• Fuel pump relay control

circuit

• Fuel pump relay component

SPECIFICATION

E86209F7

Refer to DTC P0231.

SCHEMATIC DIAGRAM

E051A4CA

Refer to DTC P0231.

TERMINAL AND CONNECTOR INSPECTION

E998FFCB

Refer to DTC P0231.

POWER CIRCUIT INSPECTION

E1749BD3

1.

Check Relay coil power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect fuel pump relay.

3)

Measure the voltage of fuel pump relay connector terminal 1.
