FL -206

FUEL SYSTEM

NO

▶

System operates within specification.

DTC TROUBLESHOOTING PROCEDURES

FL -207

DTC P0231 ELECTRIC FUEL PUMP RELAY-OPEN OR SHORT CIRCUIT

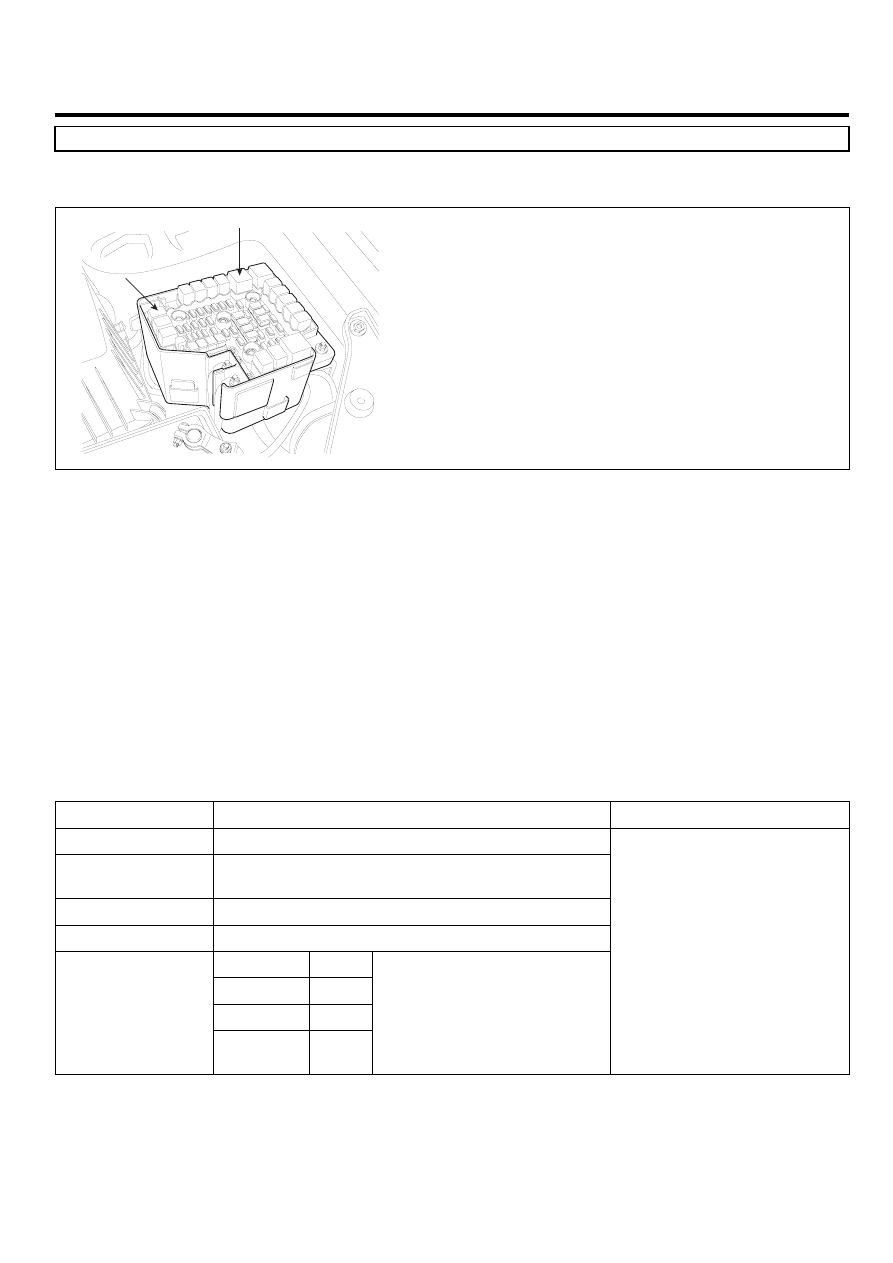

COMPONENT LOCATION

E8E43295

Main Relay

Fuel Pump
Relay

SCMFL6503L

GENERAL DESCRIPTION

EE38D8C4

Vain pump type fuel pump which is driven by electric motor is applied to this vehicle. Fuel pump which is installed inside of
fuel tank supplies fuel to high pressure pump. ECM controls Fuel pump relay to supply power to low pressure fuel pump.
The relay operates for 1.5 sec. for the diagnosis fuel pump relay at IG KEY ON, then if engine speed above 45rpm is
detected by CKPS, relay turns ON and fuel is supplied to high pressure pump.

DTC DESCRIPTION

E251BDEA

P0231 is set when no current or excessively low current is detected in fuel pump relay control circuit for more than 1 sec.
at Fuel pump relay ON condition. This code is due to open or short to ground in glow relay control circuit or internal open
in Fuel pump relay component.

DTC DETECTING CONDITION

E2A6ACE0

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON" (monitoring only performed within

relay operating condition)

Threshold Value

• Short to GND, Wiring open

Diagnostic Time

• 1.0 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

NO

• Fuel pump relay control

circuit

• Fuel pump relay component

FL -208

FUEL SYSTEM

SPECIFICATION

EF3D2C62

Relay Coil Resistance

Motor Type

Pumping Pressure

85±10

Ω

(20

℃

)

Electric motor type vein pump

4 - 5 bar

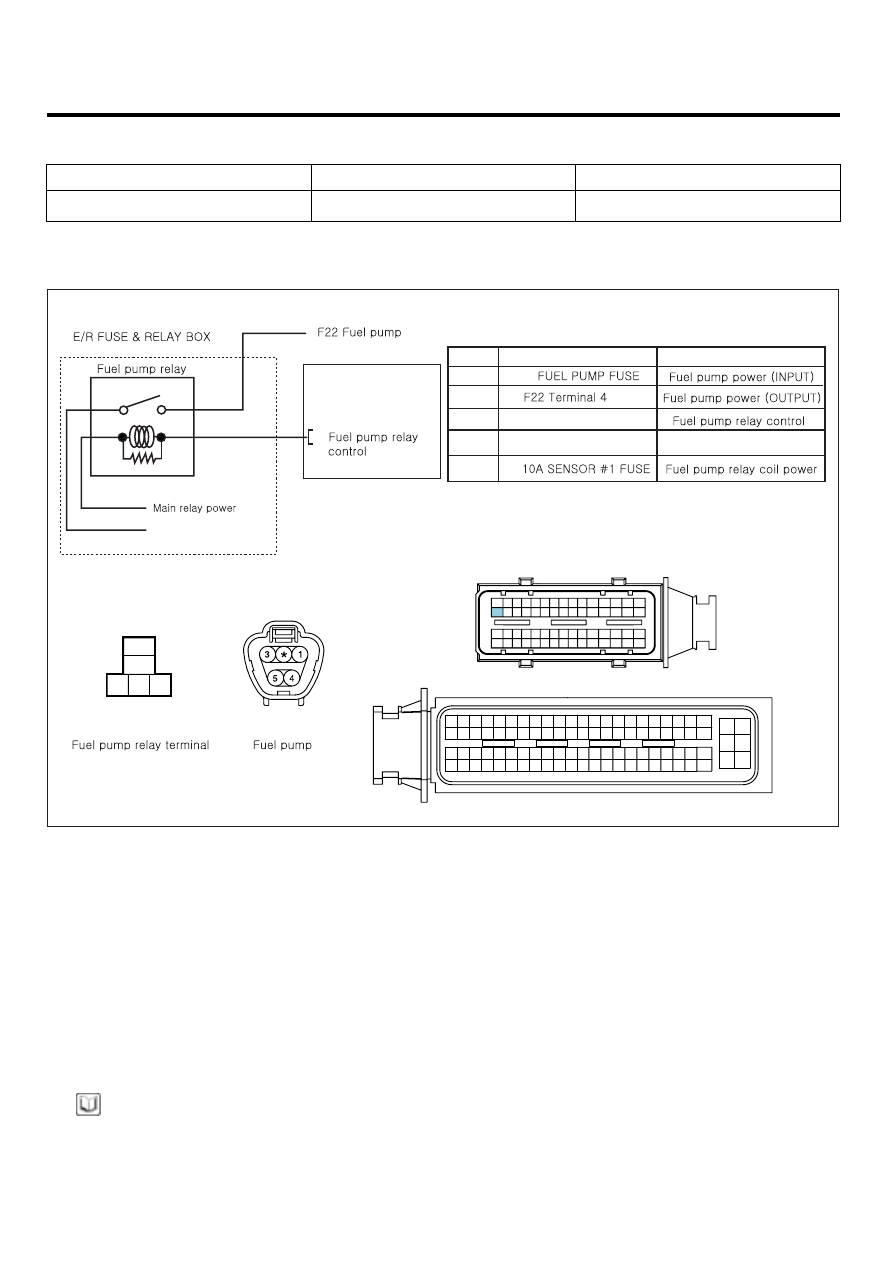

SCHEMATIC DIAGRAM

E850BADE

1

1

5

2

2

3

3

4

15A

C230-A Terminal 45

-

-

5

45

HOT at all times
(15A FUEL PUMP FUSE)

ECM (C230-A)

C230-K

C230-A

F22

2

5 * 3

1

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

ECM

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

SCMFL6398L

TERMINAL AND CONNECTOR INSPECTION

E66FC9AE

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

DTC TROUBLESHOOTING PROCEDURES

FL -209

YES

▶

Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶

Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

E5EFA67E

1.

Check Relay coil power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect fuel pump relay.

3)

Measure the voltage of fuel pump relay connector terminal 1.

Specification : 11.5V~13.0V

4)

Is the measured voltage within the specification?

YES

▶

Go to "2. Check Fuel pump motor power(Input) voltage" as follows.

NO

▶

Repair open in E/R FUSE

＆

RELAY BOX Main relay component or related circuit and go to "Verification of

Vehicle Repair".

2.

Check Fuel pump motor power(Input) voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect fuel pump relay.

3)

IG KEY "ON".

4)

Measure the voltage of fuel pump relay connector terminal 5.

Specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶

Go to "Control Circuit Inspection".

NO

▶

Repair E/R FUSE

＆

RELAY BOX 15A FUEL PUMP FUSE and related circuit and go to "Verification of Vehicle

Repair".

CONTROL CIRCUIT INSPECTION

EA267F34

1.

Check short to ground in control circuit
