FL -182

FUEL SYSTEM

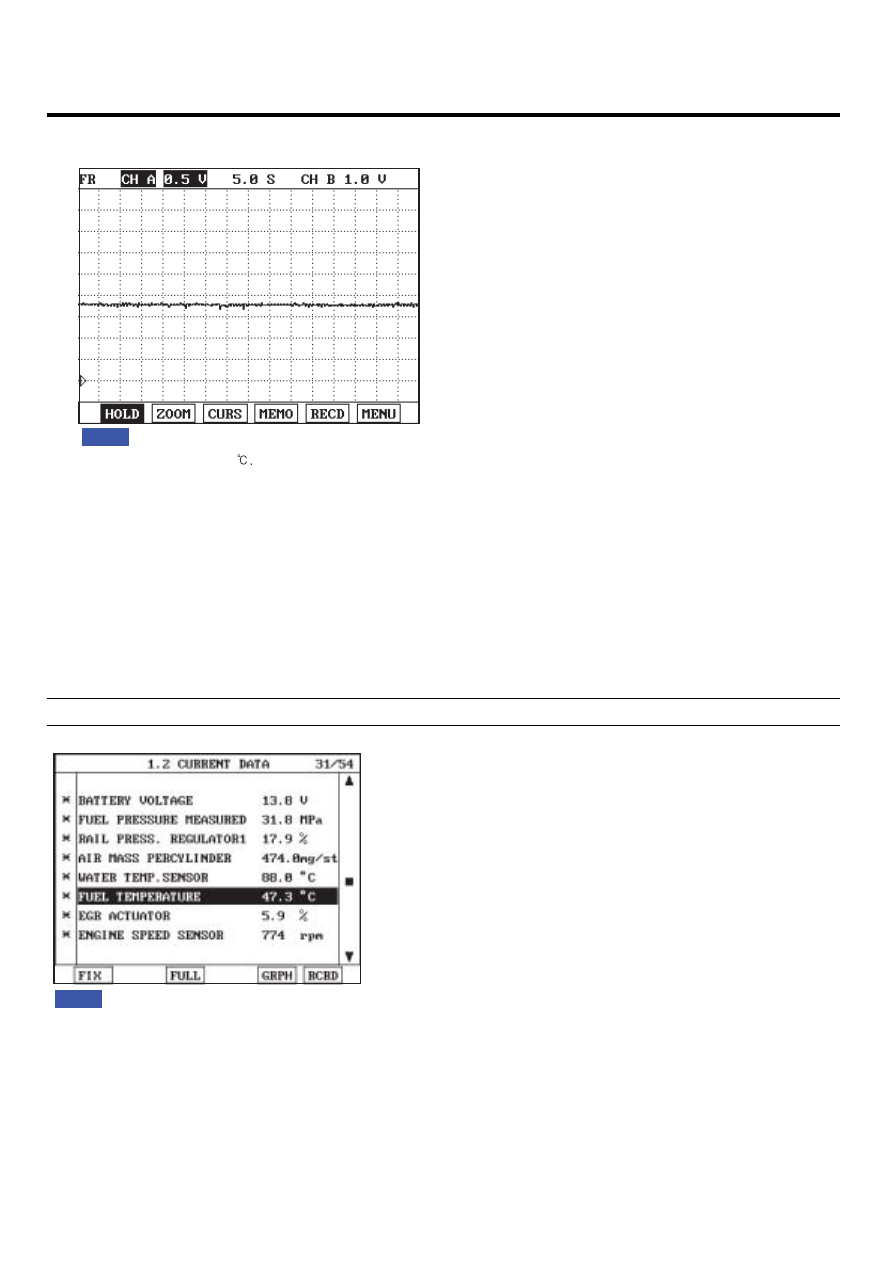

SIGNAL WAVEFORM AND DATA

E237835A

Fig.1

Fig.1) FTS output signal at 50

The higher temperature rises, the lower signal voltage becomes.

LFIG242A

MONITOR SCANTOOL DATA

E9CDB7EE

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "FUEL TEMPERATURE " parameter on the scantool.

Specification : Fuel temperature is displayed

Fig.1

Fig.1) Check if too high or low temperature is displayed.(too high or low temperature is abnormal value.)

SCMFL6232L

TERMINAL AND CONNECTOR INSPECTION

E237490F

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

DTC TROUBLESHOOTING PROCEDURES

FL -183

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶

Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶

Go to "Signal Circuit Inspection ".

SIGNAL CIRCUIT INSPECTION

E86E55F0

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector.

3)

IG KEY "ON"

4)

Measure the voltage of terminal 2 of FTS connector.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specification?

YES

▶

Go to "Component Inspection"

NO

▶

Go to "2.Check short to ground in signal circuit" as follows.

2.

Check short to ground in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect FTS connector and ECM connector.

3)

Check continuity between FTS connector terminal 2 and chassis ground.

Specification : Discontinuity ( Infinite

Ω

)

4)

Is the measured resistance within the specification?

YES

FL -184

FUEL SYSTEM

▶

Go to "Component Inspection".

NO

▶

Repair short to ground in signal circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E7426B3E

1.

IG KEY "OFF", ENGINE "OFF"

2.

Disconnect FTS connector.

3.

Measure resistance of FTS component terminal 1 and 2, referring to resistance characteristic table of specification
of General information.

Specification : Refer to Specification of General Information.

1

2

LFIG246A

4.

Is the measured resistance at certain temperature within the specified resisance range at the temperature?

YES

▶

Go to "Verification of Vehicle Rapair"

NO

▶

Replace FTS and go to "Verification of Vehicle Rapair".

VERIFICATION OF VEHICLE REPAIR

E5157BAD

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

DTC TROUBLESHOOTING PROCEDURES

FL -185

▶

System operates within specification.
