CYLINDER HEAD ASSEMBLY

EMA -79

REPLACEMENT

E3AC3B4D

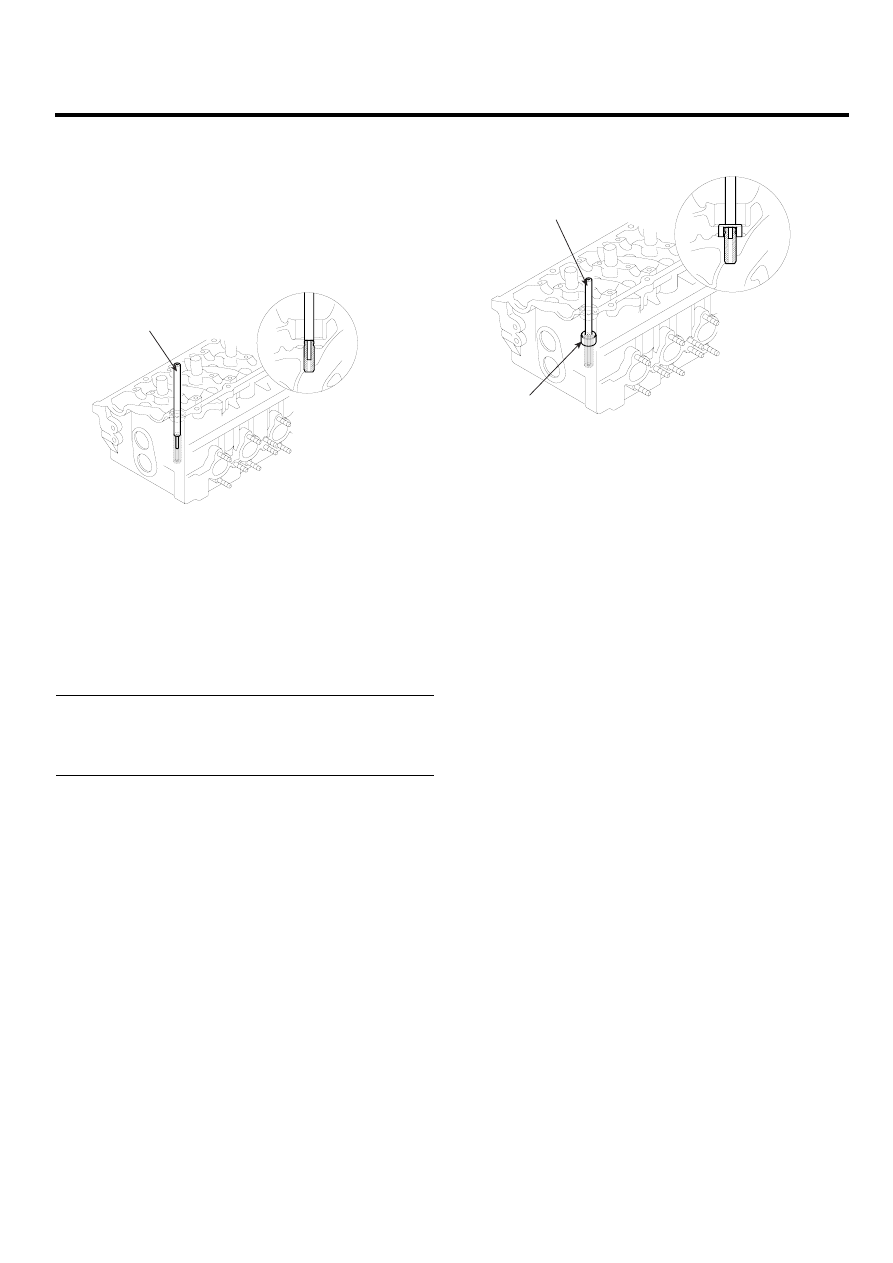

VALVE GUIDE

1.

Using the SST(09221-3F100A), remove the valve
guide from the downside of the cylinder head assem-
bly.

09221-3F100A

EDKD900A

2.

Reprocess the valve guide hole for the oversized valve
guide newly installed.

3.

Using the SST(09221-3F100A/B), insert the valve
guide in the upside of the cylinder head assembly. Be
aware of the difference in length between the intake
and the exhaust valve guides.

Specification
Intake valve guide: 45.8 ~ 46.2mm(1.8031 ~ 1.8189in.)
Exhaust valve guide: 46.8 ~ 47.2mm(1.8425
~ 1.8583in.)

09221-3F100A

09221-3F100B

EDKD900B

4.

After installing the valve guides, insert new valves and
check the clearance between the valve stems and the
valve guides.

5.

After replacing the valve guides, check if they are
properly installed with the valve seats. Reprocess
valve seats if necessary.

EMA -80

ENGINE (G6EA - GSL 2.7)

REASSEMBLY

ECABCEB6

NOTE

• Thoroughly clean all parts to be assembled.
• Before installing the parts, apply fresh engine oil

to all sliding and rotating surfaces.

• Replace oil seals with new ones.

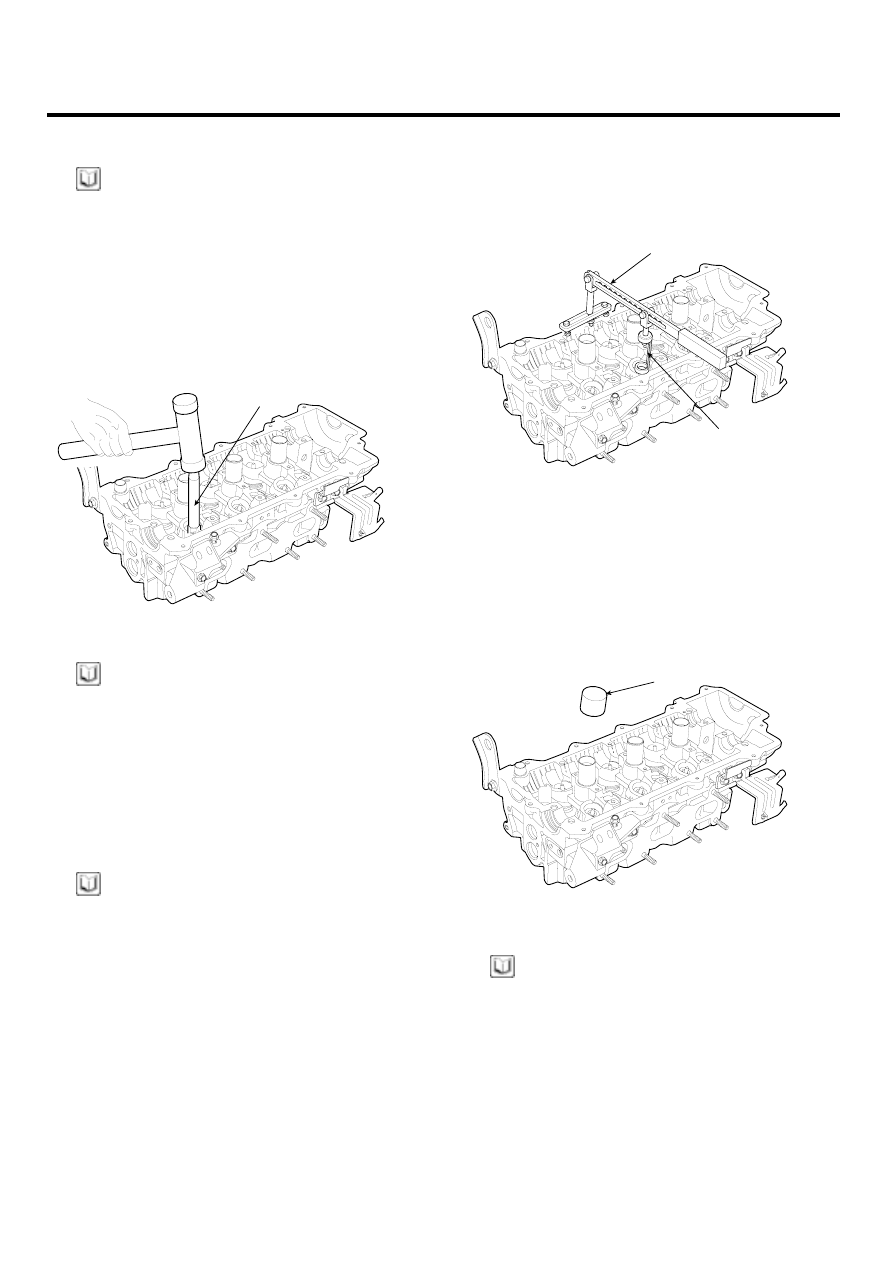

1.

Install valves.

1)

Using SST(09222-22001), push in a new valve
stem seal with applying engine oil.

09222-22001

KCBF173B

NOTE

• Do not reuse old valve stem seals.

Incorrect installation of the seal could result in oil
leakage past the valve guides.

• Reassemble the valve stem seals

2)

After applying engine oil on the outer surface of
each valve stem, insert the valve in the valve
guide.
Install the valve, valve spring and spring retainer.

NOTE

When installing valve springs, the side coated with
enamel should face toward the valve spring retainer

3)

Using the SST(09222 - 3K000, 09222-3C300),
compress the springs and install the retainer
locks.

After installing the valves, ensure that

the retainer locks are correctly in place before
releasing the valve spring compressor.

09222-3K000

09222-3C300

KCBF173C

4)

Lightly tap the end of each valve stem two or
three times with the wooden handle of a hammer
to ensure proper seating of the valve and retainer
lock.

2.

Install MLAs with engine oil applied on its surface.
Check that the MLA rotates smoothly by hand.

A

KCBF173D

NOTE

MLA should be reinstalled in its original position.

CYLINDER HEAD ASSEMBLY

EMA -81

3.

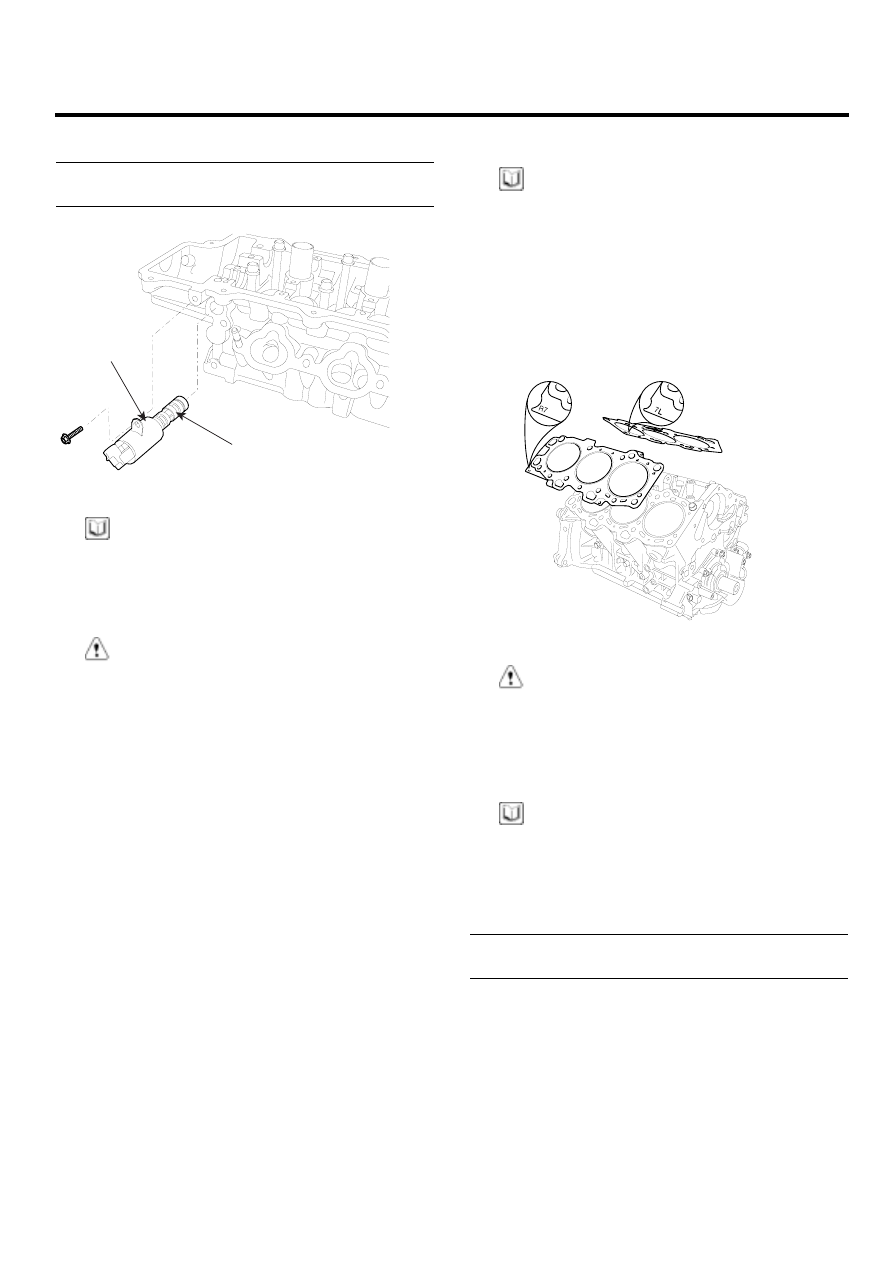

Install OCV(Oil Control Valve)(A).

Tightening torque
7.8 ~ 9.8Nm(0.8 ~ 1.0kgf.m, 5.8 ~ 7.2lb-ft)

A

B

KCBF166B

NOTE

• To install OCV with gray colored connector into

RH bank.

• To install OCV with black colored connector into

LH bank.

CAUTION

• Do not reuse the OCV when dropped.
• Keep clean the OCV.
• Do not hold the OCV sleeve during servicing.
• When the OCV is installed on the engine, do

not move the engine while holding the OCV
yoke.

• If there is dust on the filter(B) of the OCV,

clean it all.

INSTALLATION

E77C23D4

NOTE

• Thoroughly clean all parts to be assembled.
• Always use a new head and manifold gasket.
• The cylinder head gasket is a metal gasket. Take

care not to bend it.

• Rotate the crankshaft to set the No.1 cylinder pis-

ton at TDC.

1.

After putting the cylinder head gasket on the cylinder
block, install the cylinder head.

KCBF191A

CAUTION

Ensure the LH/RH classification of the cylinder
head gasket when installing.

2.

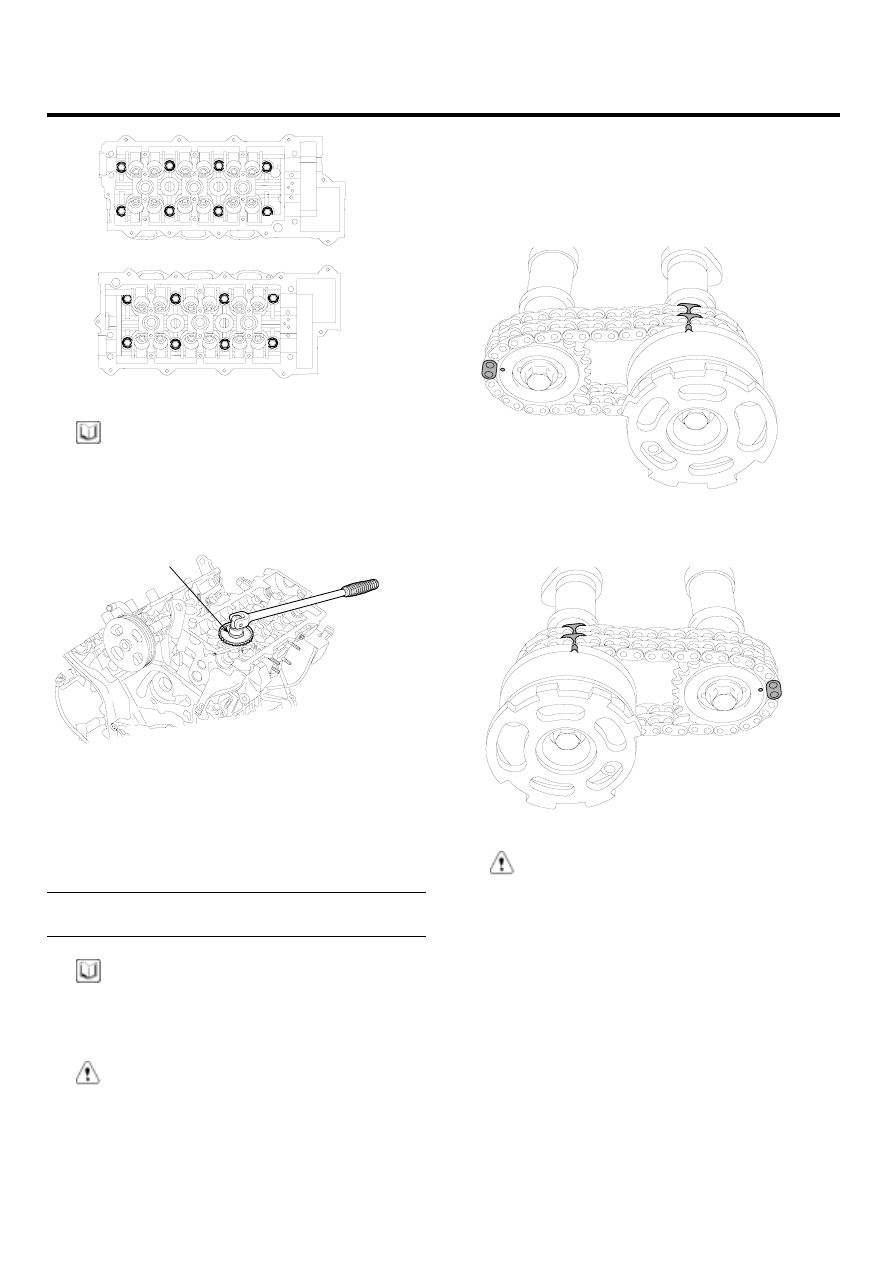

Tighten the cylinder head bolts with the plain washers
in several steps as following order.

NOTE

• In assembling washers, the marked surface

should face upward.

• In installing the cylinder head bolts, apply engine

oil on the thread of the bolts and the surface of
the washers.

Tightening torque
24.5Nm(2.5kgf.m, 18.1lb-ft) + 60

˚

+ 45

˚

EMA -82

ENGINE (G6EA - GSL 2.7)

6

8

4

1

5

6

2

3

7

2

3

7

5

1

4

8

KCBF176B

NOTE

Using the SST(09221-4A000), tighten the bolts which
need to be tightened with the angular tightening
method.

09221-4A000

LDLG063A

3.

Install the CVVT assembly and camshaft chain
sprocket with the dowel pin in the CVVT installed to
the intake camshaft. Ensure that the pin will not be
installed in the hole for oil feeding.

Tightening torque
66.7~78.5Nm(6.8~8.0kgf.m, 49.2~57.9lb-ft)

NOTE

After tightening the CVVT bolts, rotate the CVVT as-
sembly housing counterclockwise by hand to seat the
lock pin in the CVVT assembly in good position.

CAUTION

Fix the hexagonal part of the camshaft in a vice
when tightening the CVVT bolts. Do not fix the
CVVT housing or sprocket in a vice.

4.

Install the camshaft in the cylinder head assembly.

1)

Align the timing mark of the camshaft timinig
chain.

LH CAMSHAFT CHAIN TIMING MARK

KCBF164A

RH CAMSHAFT CHAIN TIMING MARK

KCBF165A

CAUTION

Both timing marks should face upward in re-
assemby.
