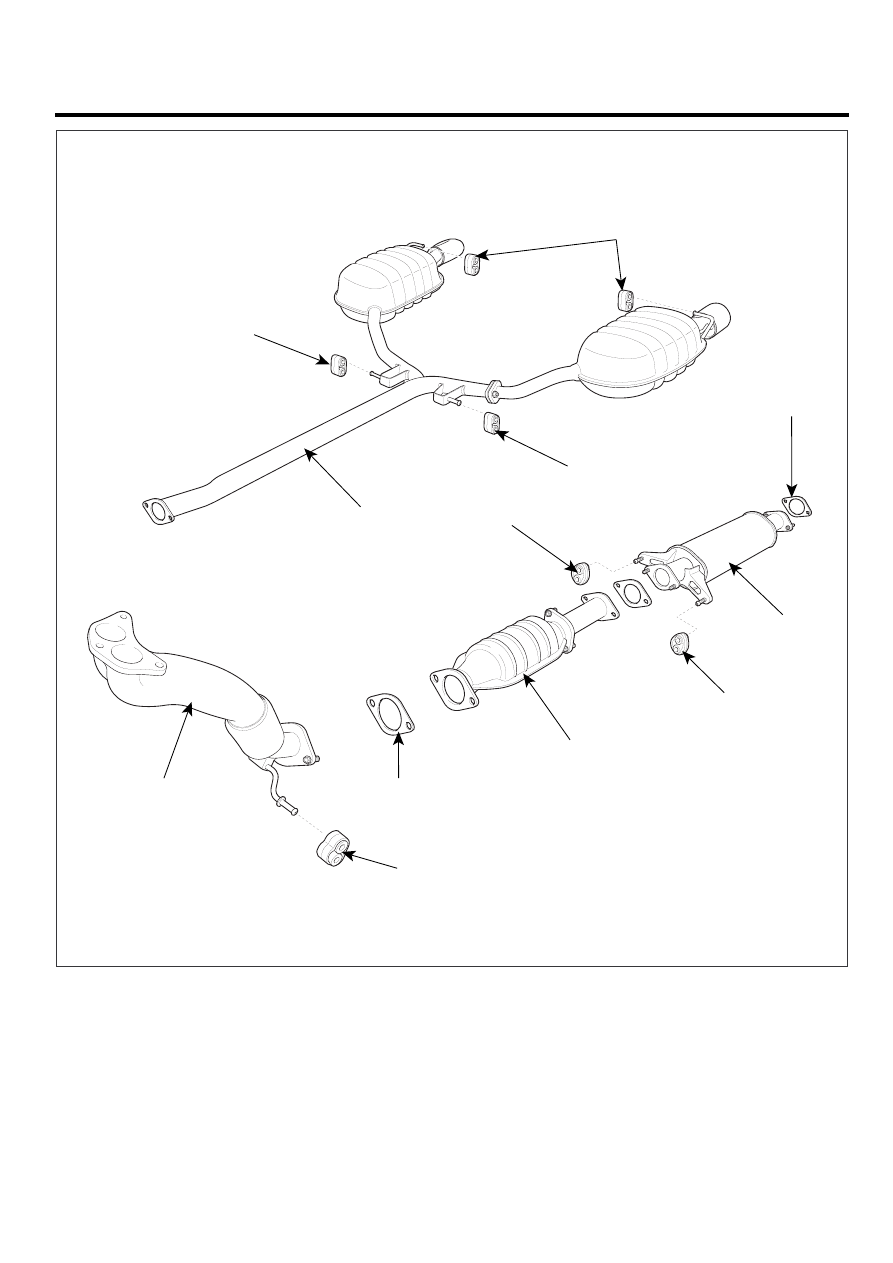

INTAKE AND EXHAUST SYSTEM

EMA -59

1.  Catalytic convert
2.  Center muffler
3.  Main muffler

4.  Lever hanger
5.  Gasket
6.  Front muffler

1

2

3

4

4

4

4

4

5

6

4

5

LDLG055A

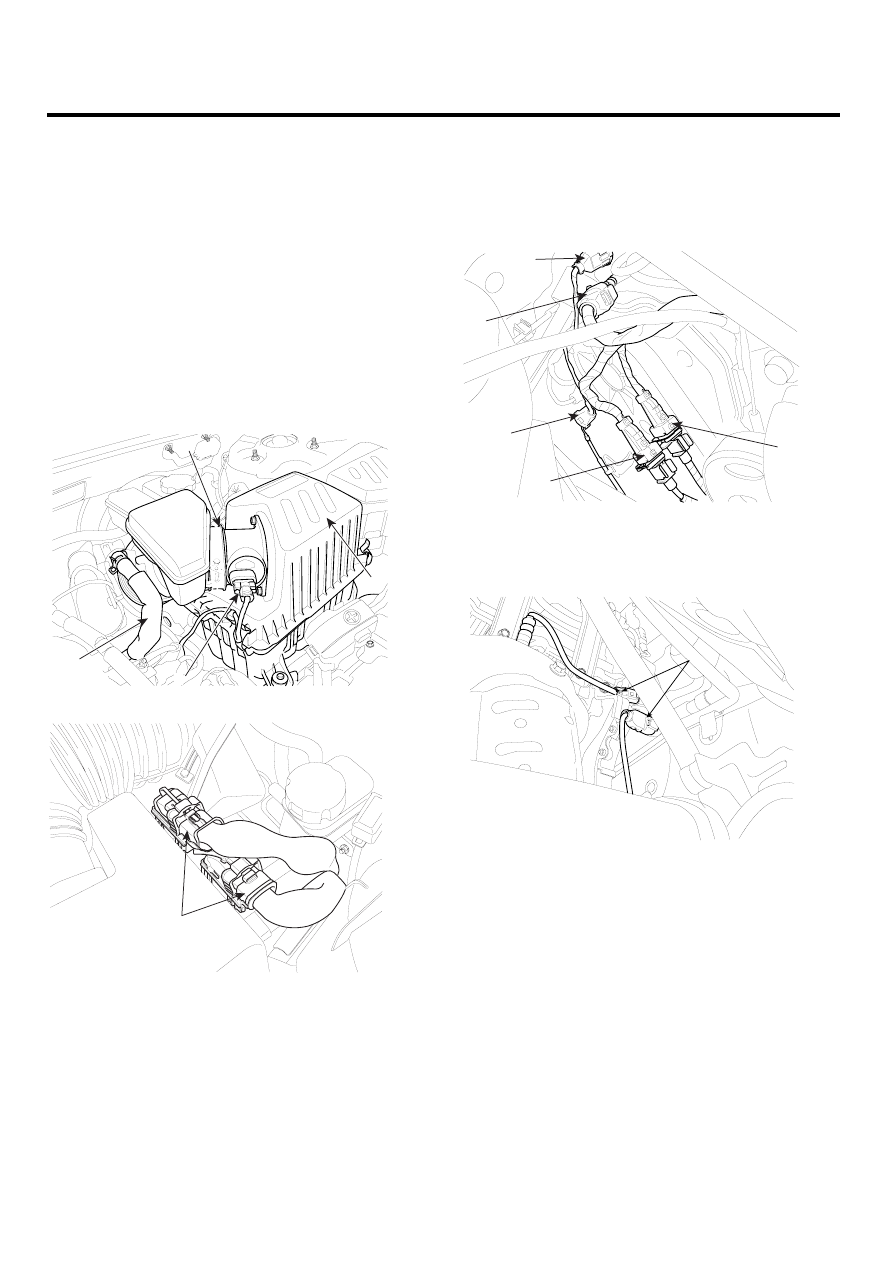

EMA -60

ENGINE (G6EA - GSL 2.7)

REMOVAL

E375DF19

INTAKE MANIFOLD ASSEMBLY

1.

Remove the engine cover.

2.

Remove the intake air hose and air cleaner assembly.

1)

Disconnect the MAF connector(A).

2)

Disconnect the breather hose(B) from air cleaner
hose.

3)

Remove the intake air hose and air cleaner as-
sembly(C).

4)

Disconnect the PCM connectors(D).

A

C

D

B

SCMEM6004L

D

LDLG061A

3.

Disconnect the engine wiring harness connectors.

1)

Disconnect the No.1/No.2 knock sensor con-
nectors(A,B), the oil pressure switch connec-
tor(C), the ignition coil harness(D) and the No.1
VIS(Variable Induction System) connector(E).

A

B

C

D

E

LDLG005A

2)

Disconnect the bank 1 front/rear O2 sensor con-
nectors(A).

A

KCBF160A

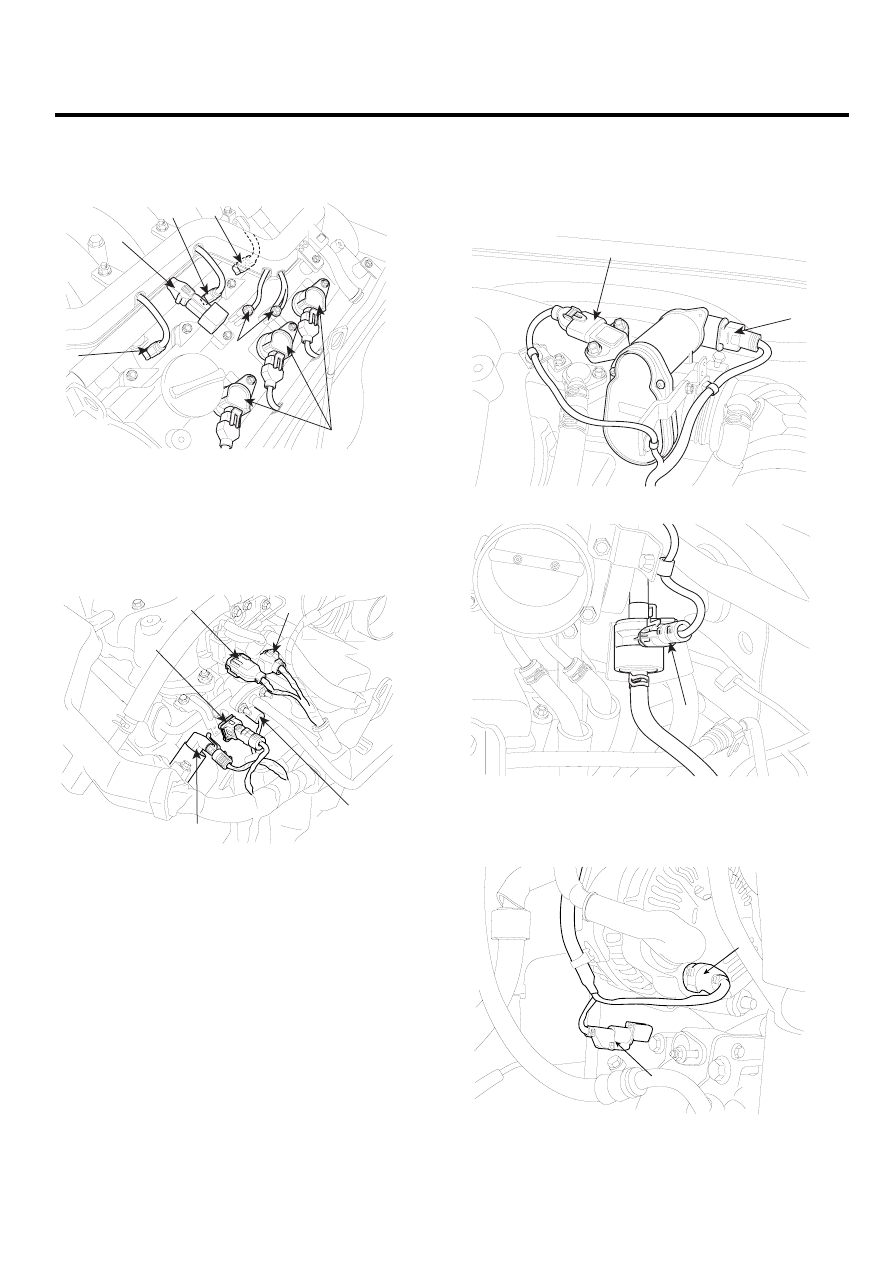

INTAKE AND EXHAUST SYSTEM

EMA -61

3)

Disconnect the injection connectors(A,B,C), the
ground lines(D), the condensor connector(E) and
the Ignition coil connectors(F).

C

F

D

B

E

A

LDLG060A

4)

Disconnect the injection harness connector(A),
the No.2 VIS(Variable Induction System) con-
nector(B), the No.1/No.2 OCV(Oil Control Valve)
connectors(C,D) and the OTS(Oil Temperature
Sensor) connector(E).

A

C

B

D

E

LDLG006A

5)

Disconnect the MAPS(Manifold Absolute Pres-
sure

Sensor)

connector(A),

the

ETC(Elec-

tronic Throttle Control) connector(B) and the
PCSV(Purge Control Solenoid Valve) connec-
tor(C).

A

B

LDLG034A

C

LDLG035A

6)

Disconnect the generator connector(A) and the
air conditioning compressor connector(B).

A

B

KCBF151A

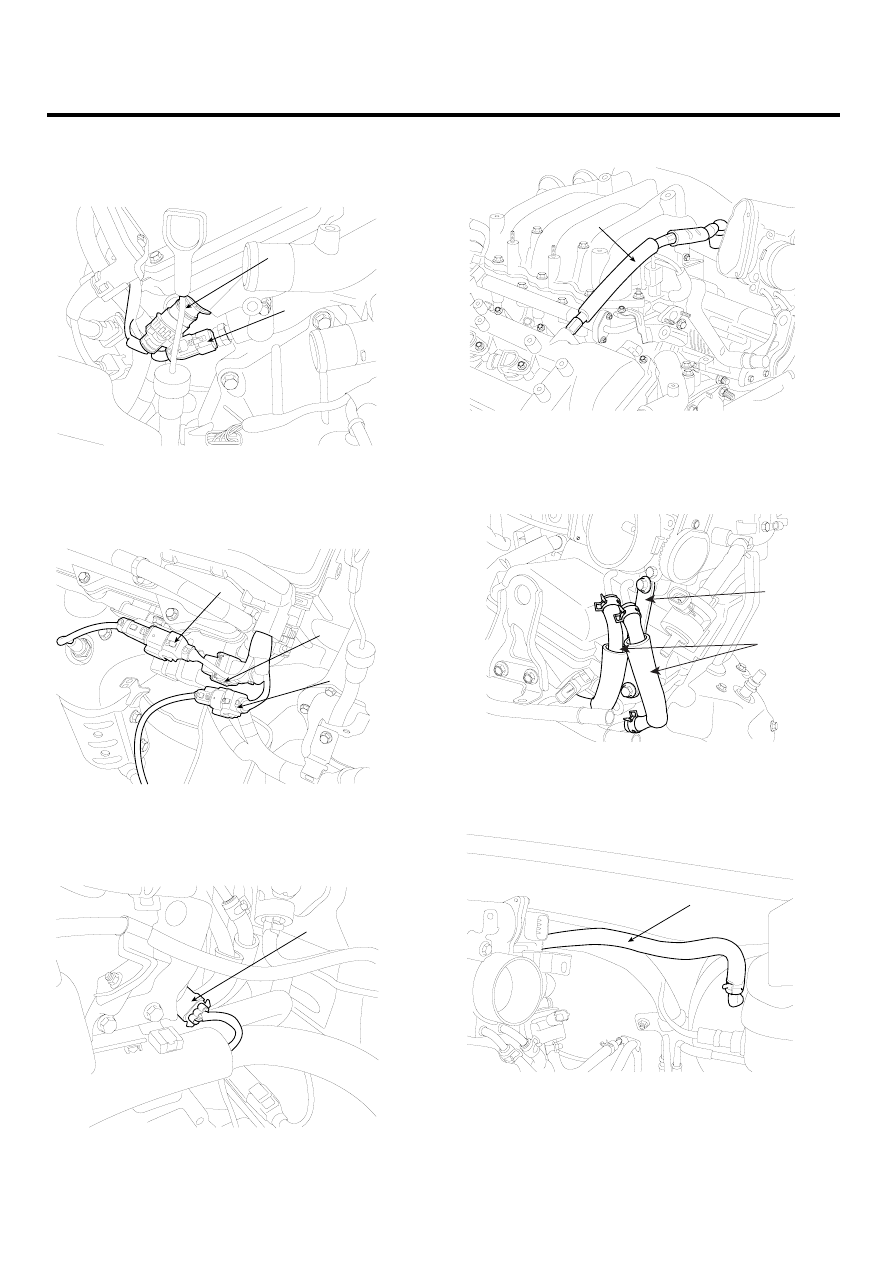

EMA -62

ENGINE (G6EA - GSL 2.7)

7)

Disconnect the bank 2 CMP sensor connector(A)
and the ECT(Engine Coolant Temperature) sen-
sor connector(B).

A

B

KCBF155A

8)

Disconnect the bank 2 front/rear O2 sensor con-
nectors(A,B) and the CKP sensor connector(C).

A

C

B

KCBF154A

9)

Disconnect the bank 1 CMP sensor connec-
tor(A).

A

KCBF152A

4.

Remove the PCV(Pulge Control Valve) hose(A).

A

KCBF180A

5.

Remove the ETC(Electric Throttle Control) bracket(A)
and the cooling hoses(B).

A

B

KCBF179A

6.

Disconnect the brake vaccume hose(A).

A

LDLG036A
