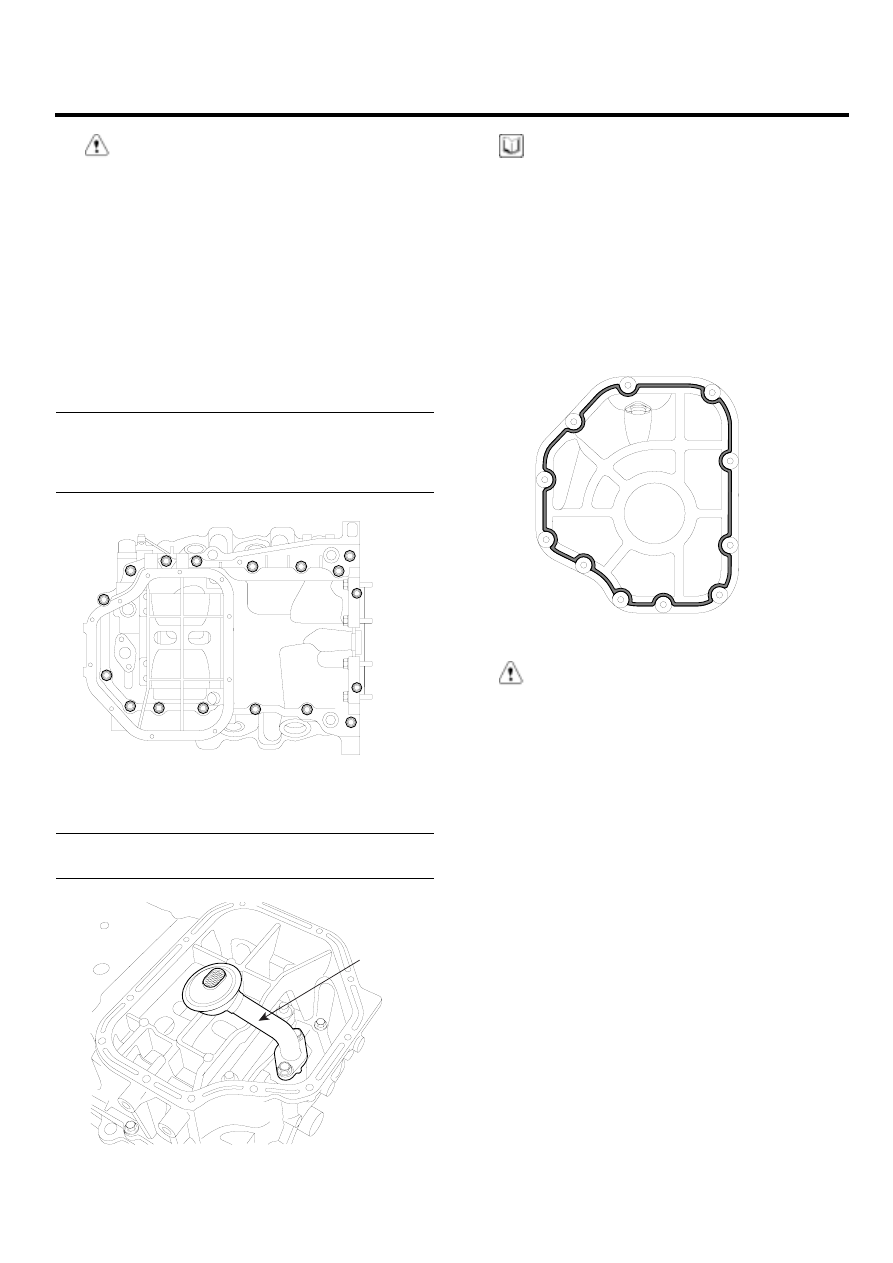

LUBRICATION SYSTEM

EMA -55

CAUTION

• Make clean the sealing face before assem-

bling two parts.

• Remove harmful foreign materials on the

sealing face before applying sealant.

• When applying sealant gasket, sealant must

not be protrude into the inside of oil pan.

• To prevent leakage of oil, apply sealant gas-

ket to the inner threads of the bolt holes.

• After assembly, wait at least 30 minutes be-

fore filling the engine with oil.

3)

Fix the oil pan and tighten the bolts in several
steps uniformly.

Tightening torque
Bolts 1~15 : 18.6 ~ 23.5Nm(1.9 ~ 2.4kgf.m,
13.7 ~ 17.4lb-ft)
Bolts 16,17 : 4.9 ~ 6.9Nm(0.5 ~ 0.7kgf.m, 3.6 ~ 5.1lb-ft)

4

1

5

9

13

14

16

17

15

10

6

2

3

7

11

12

8

KCBF131A

5.

Install the oil screen.

Tightening torque
14.7 ~ 21.6Nm(1.5 ~ 2.2kgf.m, 10.8 ~ 15.9lb-ft)

A

KCBF124A

NOTE

Always use a new gasket.

6.

Install the lower oil pan.

1)

Using a gasket scraper, remove all the old pack-
ing material from the gasket surfaces.

2)

Before assembling the oil pan, the liquid sealant
TB1217H should be applied on the oil pan.
The part must be assembled within 5 minutes
after the sealant was applied.

KCBF132A

CAUTION

• Make clean the sealing face before assem-

bling two parts.

• Remove harmful foreign materials on the

sealing face before applying sealant.

• When applying sealant gasket, sealant must

not be protrude into the inside of oil pan.

• To prevent leakage of oil, apply sealant gas-

ket to the inner threads of the bolt holes.

• After assembly, wait at least 30 minutes be-

fore filling the engine with oil.

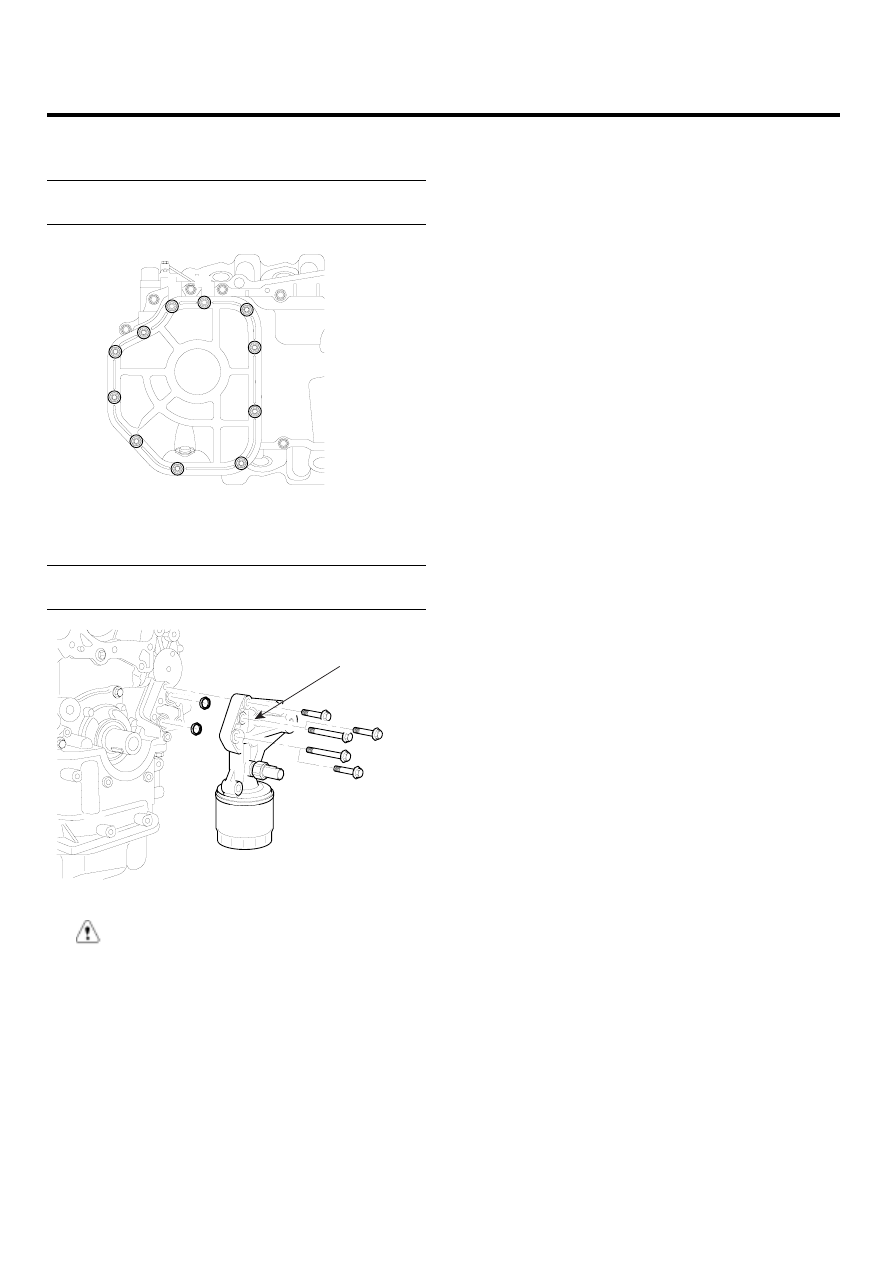

EMA -56

ENGINE (G6EA - GSL 2.7)

3)

Fix the oil pan and tighten the bolts in several
steps uniformly.

Tightening torque
9.8 ~ 11.8Nm(1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

6

2

3

7

11

8

4

1

5

10

9

KCBF133A

7.

Install the oil filter bracket(A).

Tightening torque
18.6 ~ 23.5Nm(1.9 ~ 2.4kgf.m, 13.7~ 17.4lb-ft)

A

KCBF147A

CAUTION

Always use a new O-ring.

8.

Install the timing belt, the generator and the front muf-
fler.

9.

Install the front right side cover and the wheel and tire.

10. Fill with engine coolant.

11. Start engine and check for leaks.

12. Recheck engine coolant level.

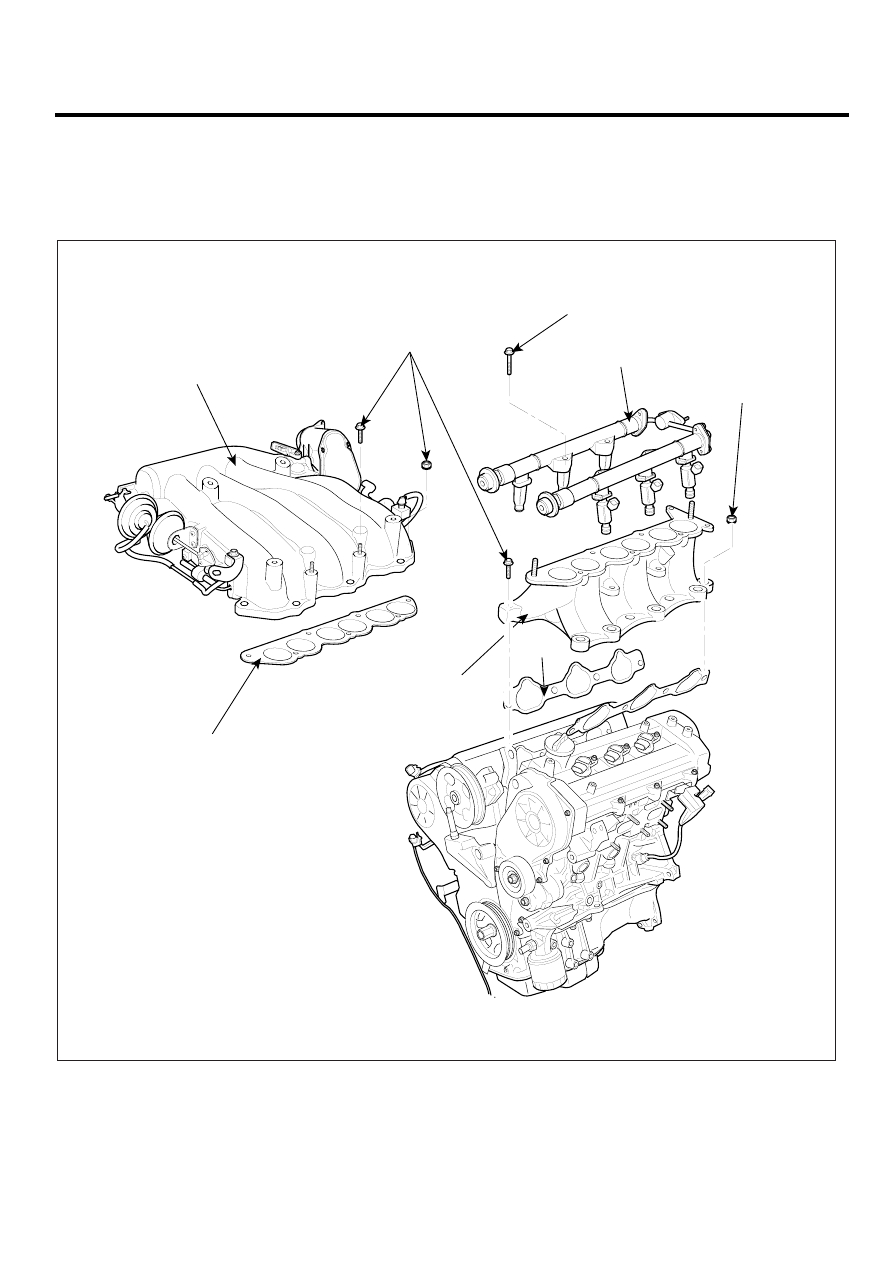

INTAKE AND EXHAUST SYSTEM

EMA -57

INTAKE AND EXHAUST
SYSTEM

COMPONENTS

E37D8ABE

1.  Surge tank
2.  Surge tank gasket
3.  Delivery pipe
4.  Intake manifold
5.  Intake manifold gasket

18.4 ~ 23.5
(1.9 ~ 2.4, 13.7 ~ 17.4)

18.4 ~ 23.5
(1.9 ~ 2.4, 13.7 ~ 17.4)

8.8 ~ 13.7
(0.9 ~ 1.4, 6.5 ~ 10.1)

3

1

2

4

5

TORQUE : N.m (kgf.m, lb-ft)

LDLG053A

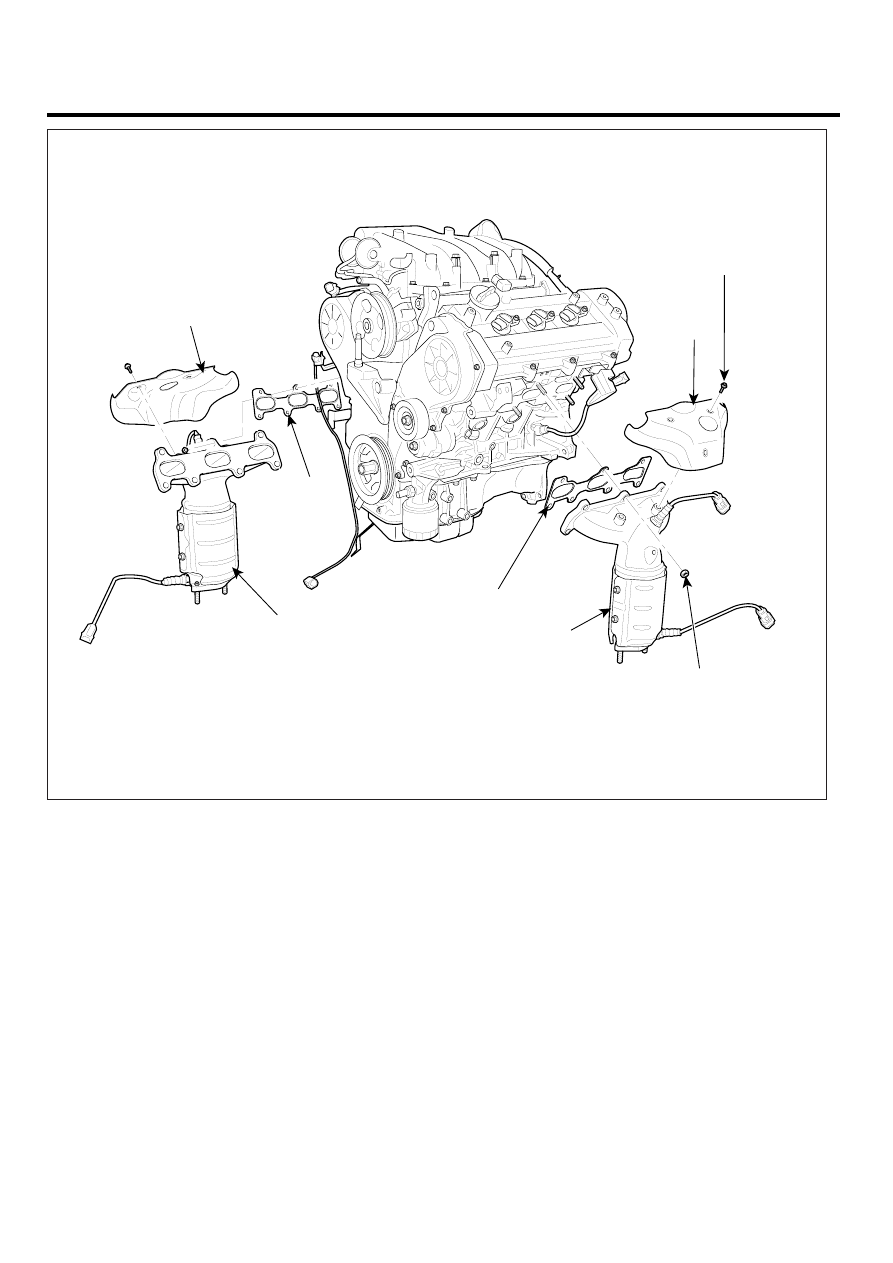

EMA -58

ENGINE (G6EA - GSL 2.7)

1.  Bank 1 heat protector
2.  Bank 1 exhaust manifold
3.  Bank 1 exhaust gasket

4.  Bank 2 protector
5.  Bank 2 exhaust manifold gasket
6.  Bank 2 exhaust manifold

16.7 ~ 21.6
(1.7 ~ 2.2, 12.3 ~ 15.9)

29.4 ~ 34.3
(3.0 ~ 3.5, 21.7 ~ 25.3)

2

1

3

4

6

5

TORQUE : N.m (kgf.m, lb-ft)

LDLG054A
