Hyundai Santa Fe (2006 year). Manual - part 321

EM -86

ENGINE (D4EB - DIESEL 2.2)

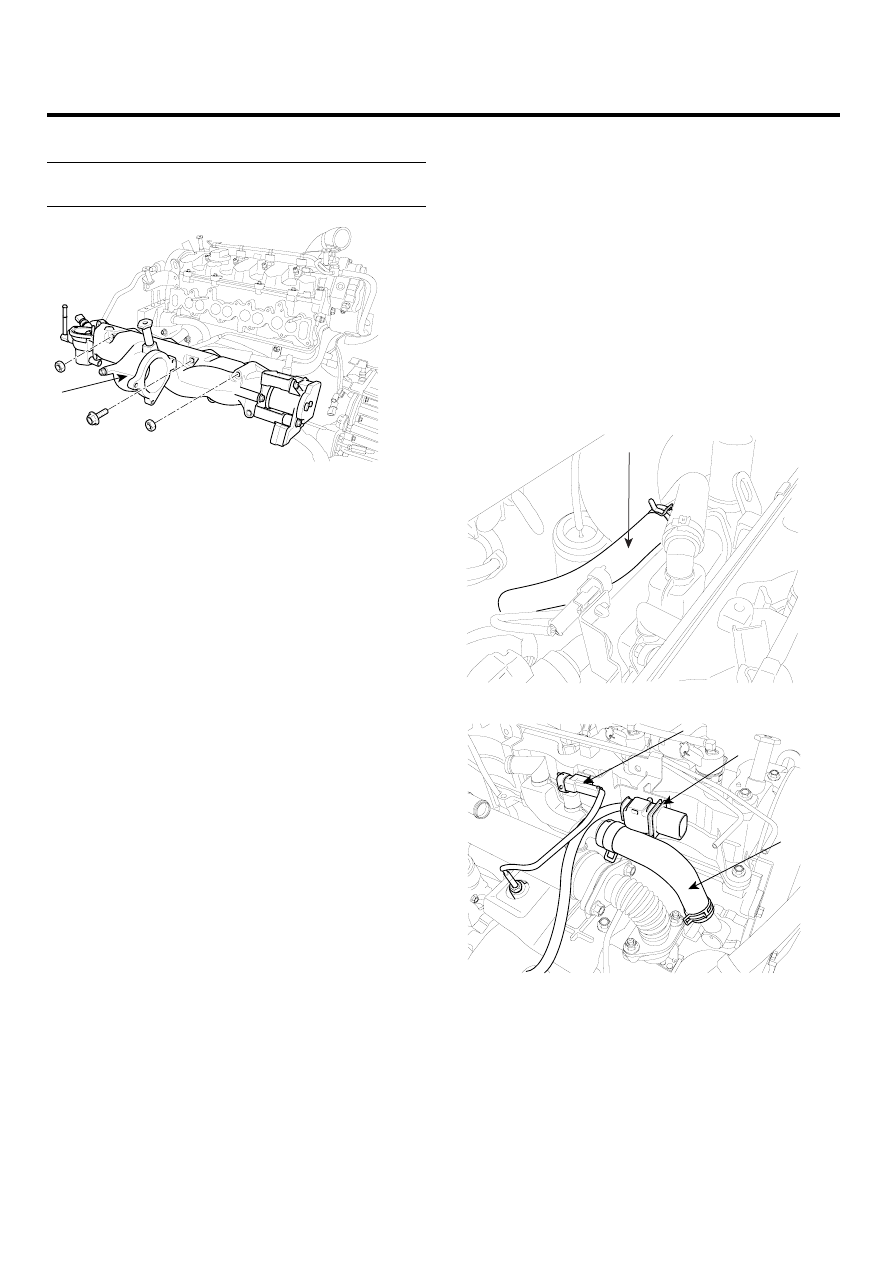

10. Remove the intake manifold(A).

Tightening torque :
15 ~ 22N.m (1.5 ~ 2.2kgf.m, 11 ~ 16lb-ft)

A

LCIG020A

11. Installation is in the reverse order of removal.

EXHAUST MANIFOLD

1.

Remove the air duct and air cleaner housing.

2.

Remove the battery tray.

3.

Remove the intercooler pipe.

4.

Disconnect the engine wire harness connectors from
exhaust manifold side.

5.

Disconnect the brake booster vacuum hose and
heater hose.

6.

Disconnect the EGR cooler hoses(A, B), lambda sen-
sor connector(C) and VGT exhaust gas temperature
sensor connector(D).

A

LCIG009A

D

C

B

LCIG021A

INTAKE AND EXHAUST SYSTEM

EM -87

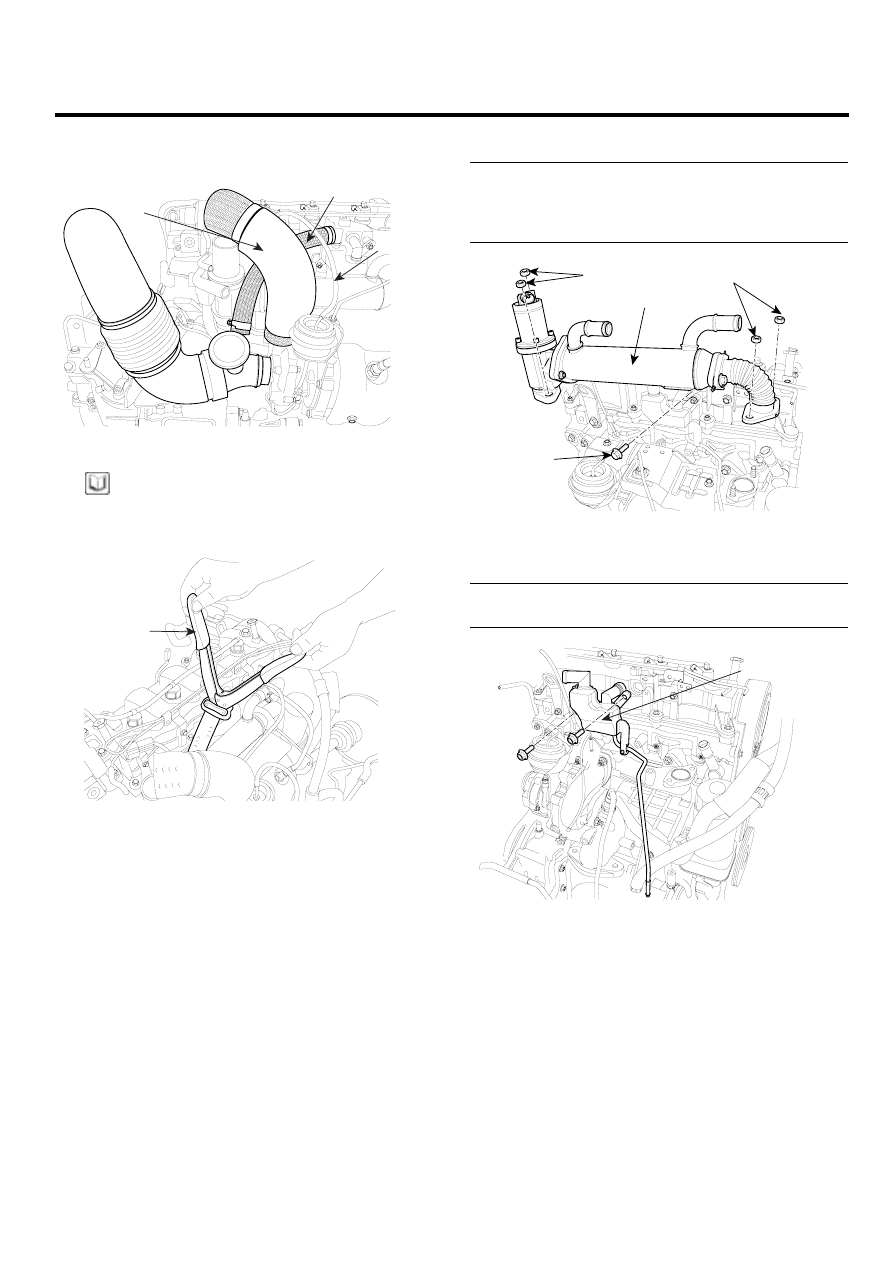

7.

Disconnect the turbo charger air intake hoses(A),
breather hose(B) and VGT actuator vacuum hose(C).

A

B

C

LCIG022A

NOTE

Using the SST(09495-3K000), install the breather
hose clamp.

SST:
09495-3K000

LCIG023A

8.

Remove the EGR valve and cooler assembly(A).

Tightening torque :
Nuts(B), Bolt(C):
20 ~ 27N.m (2.0 ~ 2.7kgf.m, 15 ~ 20lb-ft)
Nuts(D) : 25 ~ 30N.m (250 ~ 300kgf.m, 19 ~ 22lb-ft)

A

B

C

D

LCIG024A

9.

Remove the oil separator(A).

Tightening torque :
8 ~ 12N.m (8 ~ 1.2kgf.m, 6 ~ 9lb-ft)

A

LCIG025A

EM -88

ENGINE (D4EB - DIESEL 2.2)

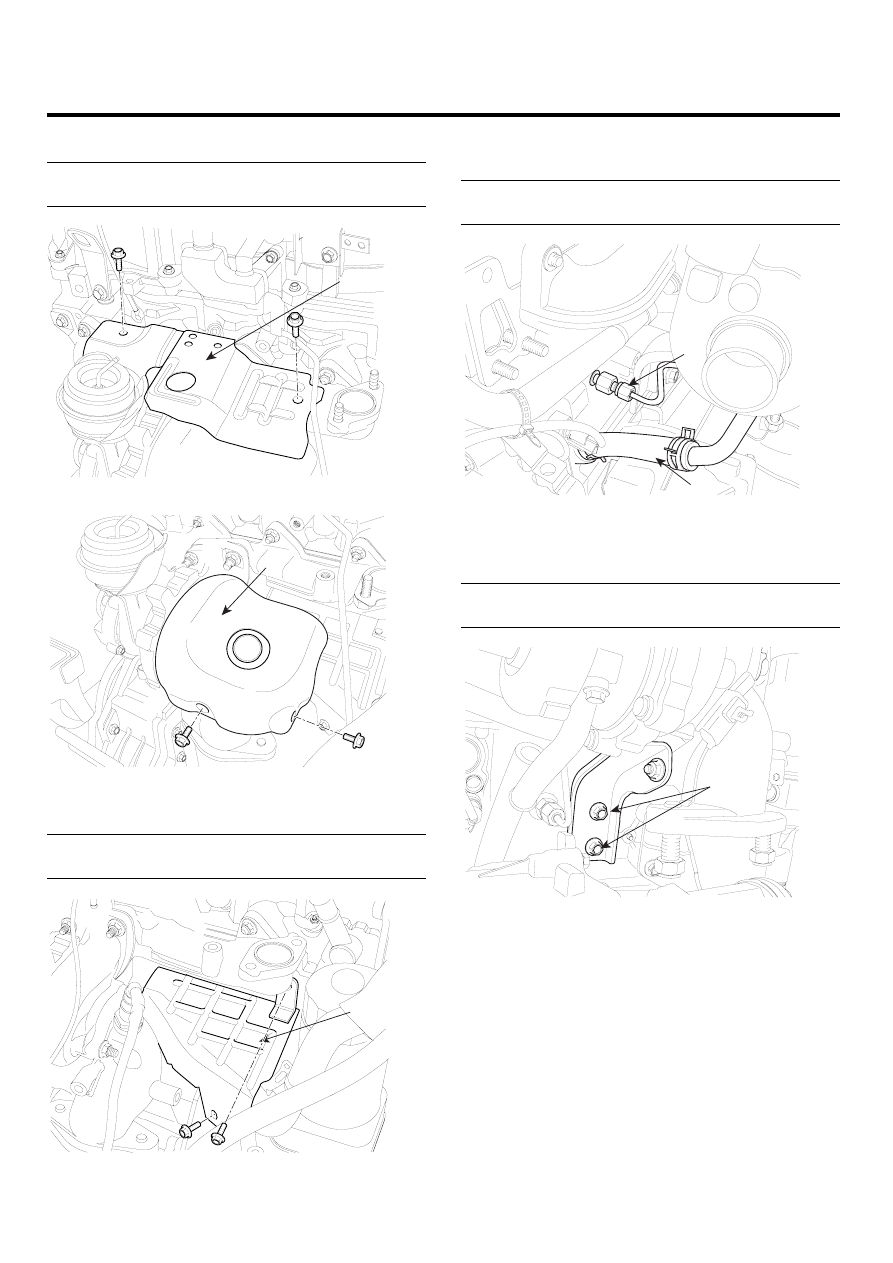

10. Remove the turbo charger heat protector(A, B).

Tightening torque :
17 ~ 22N.m (170 ~ 220kgf.m, 12 ~ 16lb-ft)

A

SCMEM6114D

B

SCMEM6115D

11. Remove the heater pipe heat protector(A).

Tightening torque :
8 ~ 10N.m (8 ~ 1.0kgf.m, 6 ~ 7lb-ft)

A

LCIG028A

12. Disconnect the turbo charger oil feed pipe(A) and oil

return hose(B).

Tightening torque :
35 ~ 45N.m (3.5 ~ 4.5kgf.m, 25.3 ~ 32.5lb-ft)

A

B

LCIG029A

13. Remove the turbocharger support bracket mounting

bolts(A).

Tightening torque :
35 ~ 45N.m (3.5 ~ 4.5kgf.m, 26 ~ 33lb-ft)

A

LCIG030A

INTAKE AND EXHAUST SYSTEM

EM -89

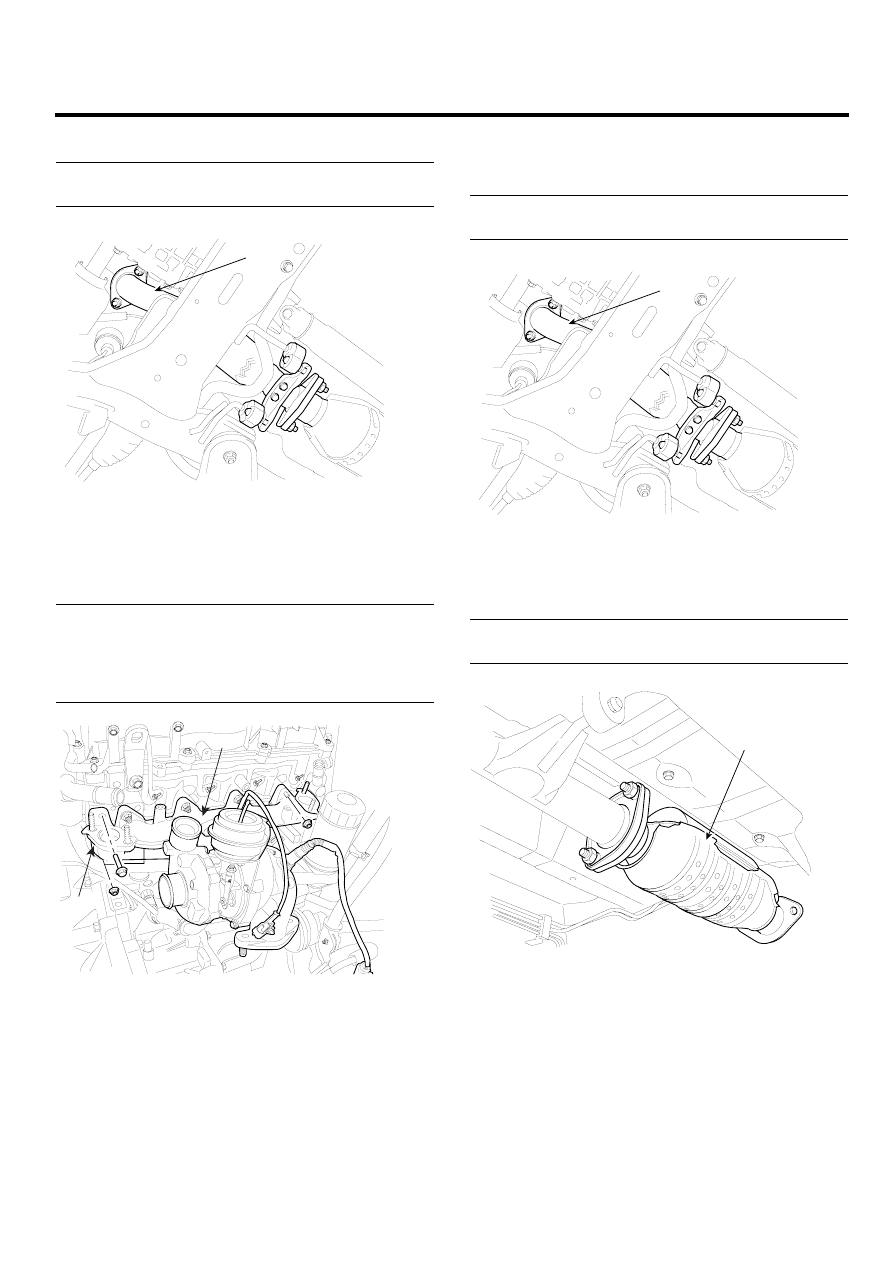

14. Remove the front muffler(A).

Tightening torque :
40 ~ 60N.m (4.0 ~ 6.0kgf.m, 30 ~ 43lb-ft)

A

SCMEM6044D

15. Remove

the

EGR

elbow(A)

and

turbocharger

&

exhaust manifold

assembly(B).

Tightening torque :
EGR elbow bolt and nuts :
20 ~ 27N.m (2.0 ~ 2.7kgf.m, 15 ~ 20lb-ft)
Exhaust manifold nuts :
30 ~ 35N.m (3.0 ~ 3.5kgf.m, 22 ~ 26lb-ft)

A

B

LCIG031A

16. Installation is in the reverse order of removal.

MUFFLER

1.

Remove the front muffler(A).

Tightening torque :
40 ~ 60N.m (4.0 ~ 6.0kgf.m, 30 ~ 43lb-ft)

A

SCMEM6044D

2.

Remove the catalytic convertor(A) and the center muf-
fler(B).

Tightening torque :
40 ~ 60N.m (4.0 ~ 6.0kgf.m, 30 ~ 43lb-ft)

A

SCMEM6045D
