EM -38

ENGINE (D4EB - DIESEL 2.2)

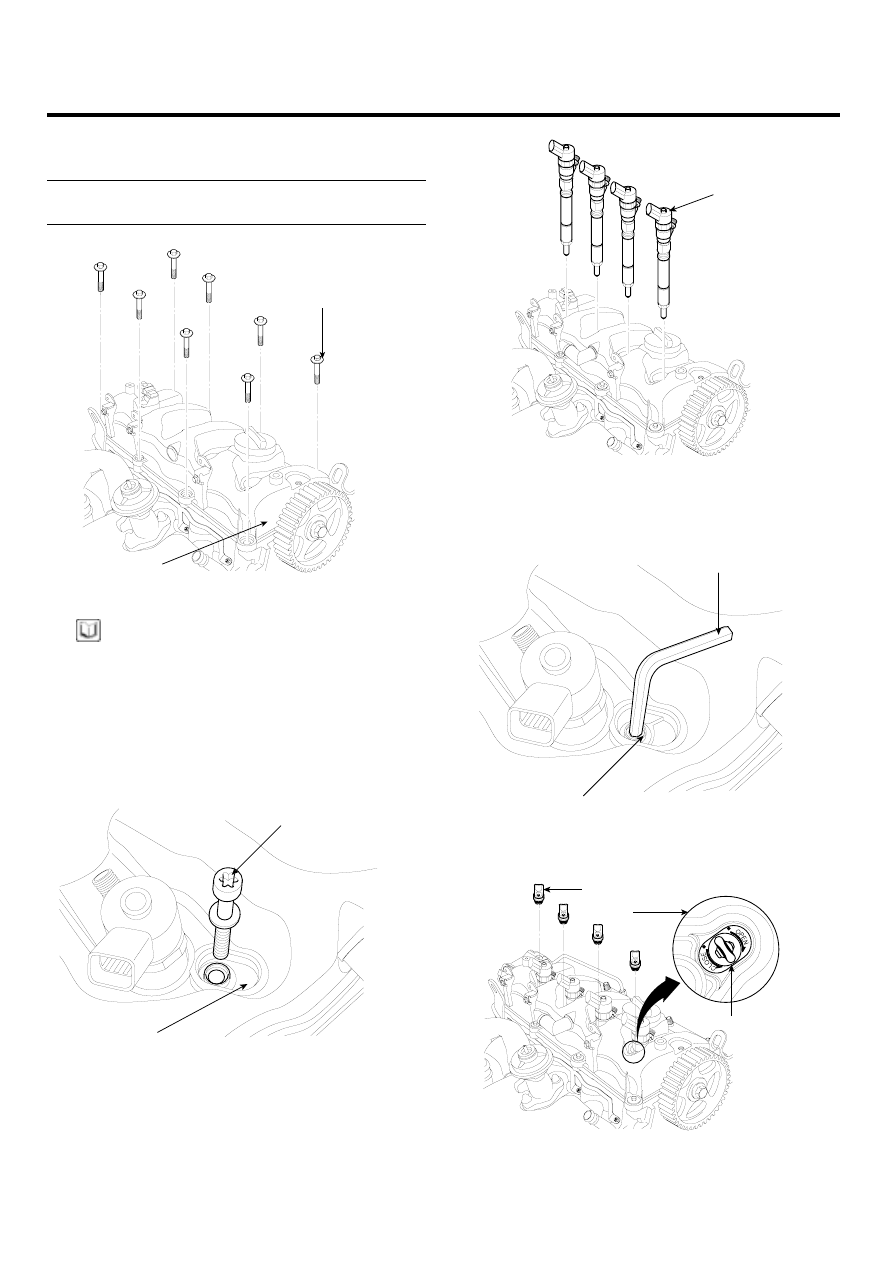

14. Tighten the nuts in two or three steps. In the final step,

tighten all bolts, in sequence.

Tighten torque
8 ~ 10N.m (0.8 ~ 1.0kgf.m, 5.90 ~ 7.38lb-ft)

B

A

SCMEM6071D

NOTE

After assembly, wait at least 30 minutes before filling
the engine with oil.

15. After installating, check that all tubes, hoses and con-

nectors are installed correctly.

16. Insert the injectors(C), moving back the injector hold-

ers(A) with the bolts(B).

B

A

ACIE096A

C

ACIE095A

17. Tighten the injector holder bolts(A) with 5mm hexag-

onal wrench(B).

A

B

ACIE059A

18. Install the injector plug(A).

A

C

B

ACIE097A

CYLINDER HEAD ASSEMBLY

EM -39

a.

Make sure that the stopper of the plug faces
’OPEN’ side. Otherwise pull and rotate the plug
clockwise so the stopper should face ’OPEN’
side.

b.

Apply the engine oil on the head cover mating
surface or the gasket of the plug.

c.

Insert the plugs in the head cover.

d.

Rotate the plug inserted counterclockwise 90

˚

.

e.

After installation, rotate the plug clockwise. If it is
rotated, repeat the step a ~ d.

NOTE

Plug gasket must be replaced.

EM -40

ENGINE (D4EB - DIESEL 2.2)

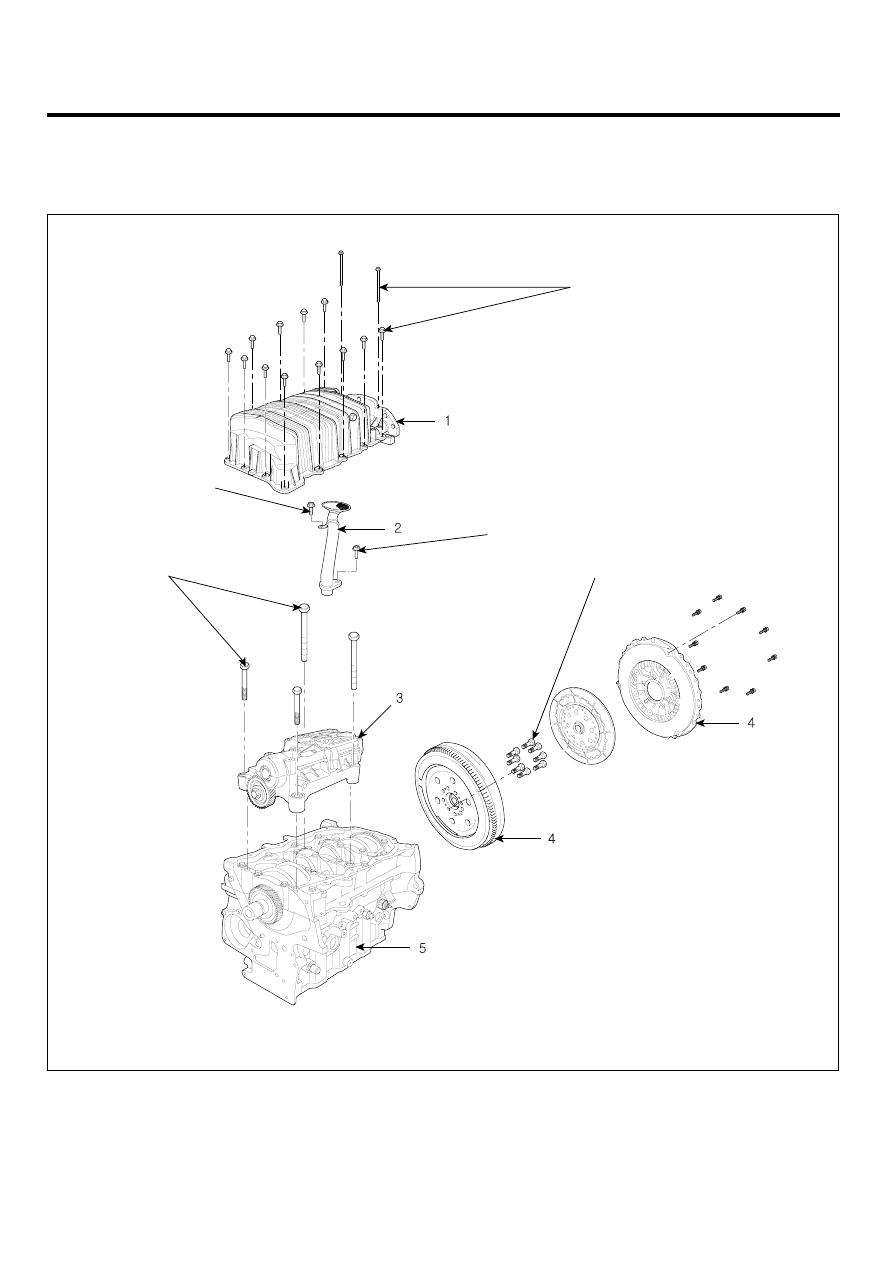

ENGINE BLOCK

COMPONENTS

E9326704

9.8 ~ 11.8 (1.0 ~ 1.2, 7.2 ~ 8.7)

9.8 ~ 11.8 (1.0 ~ 1.2, 7.2 ~ 8.7)

9.8 ~ 11.8

(1.0 ~ 1.2, 7.2 ~ 8.7)

52.0 ~ 55.9

(5.3 ~ 5.7, 38.3 ~ 41.2)

68.6 ~ 78.5 (7.0 ~ 8.0, 50.6 ~ 57.9)

TORQUE : N.m (kgf.m, lb-ft)

1.  Oil pan
2.  Oil screen
3.  Balance shaft assembly

4.  Duel mass flywheel
5.  Clutch assembly

SCMM16008L

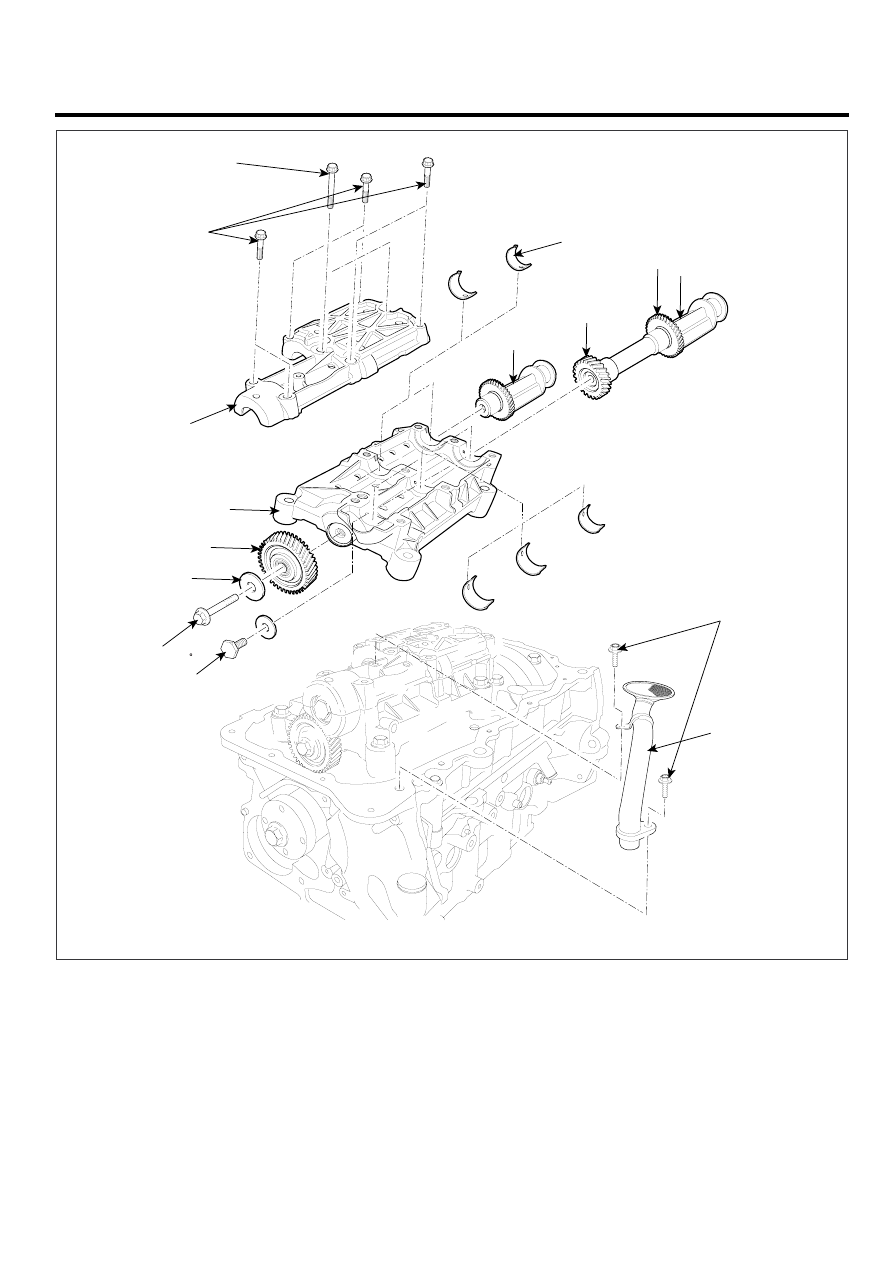

ENGINE BLOCK

EM -41

10

9

5

4

3

2

1

6

7

8

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

38.2 ~ 42.2

(3.9 ~ 4.3, 28.2 ~ 31.1)

19.6 (2.0, 14.5) + 40

51.0 ~ 53.0

(5.2 ~ 5.4, 37.6 ~ 39.1)

(M10 - 2EA)

27.5 ~ 31.4

(2.8 ~ 3.2, 20.3 ~ 23.1)

(M8 - 6EA)

TORQUE : N.m (kgf.m, lb-ft)

1.  Washer
2.  Balance shaft intermediate gear
3.  Balance shaft upper carrier
4.  Balance shaft lower carrier
5.  Balance driven shaft

6.  Balance shaft drive gear
7.  Balance shaft driver gear
8.  Balance driver shaft
9.  Balance shaft bearing
10.  Oil screen

SCMM16009L
