GENERAL

EE -7

5.

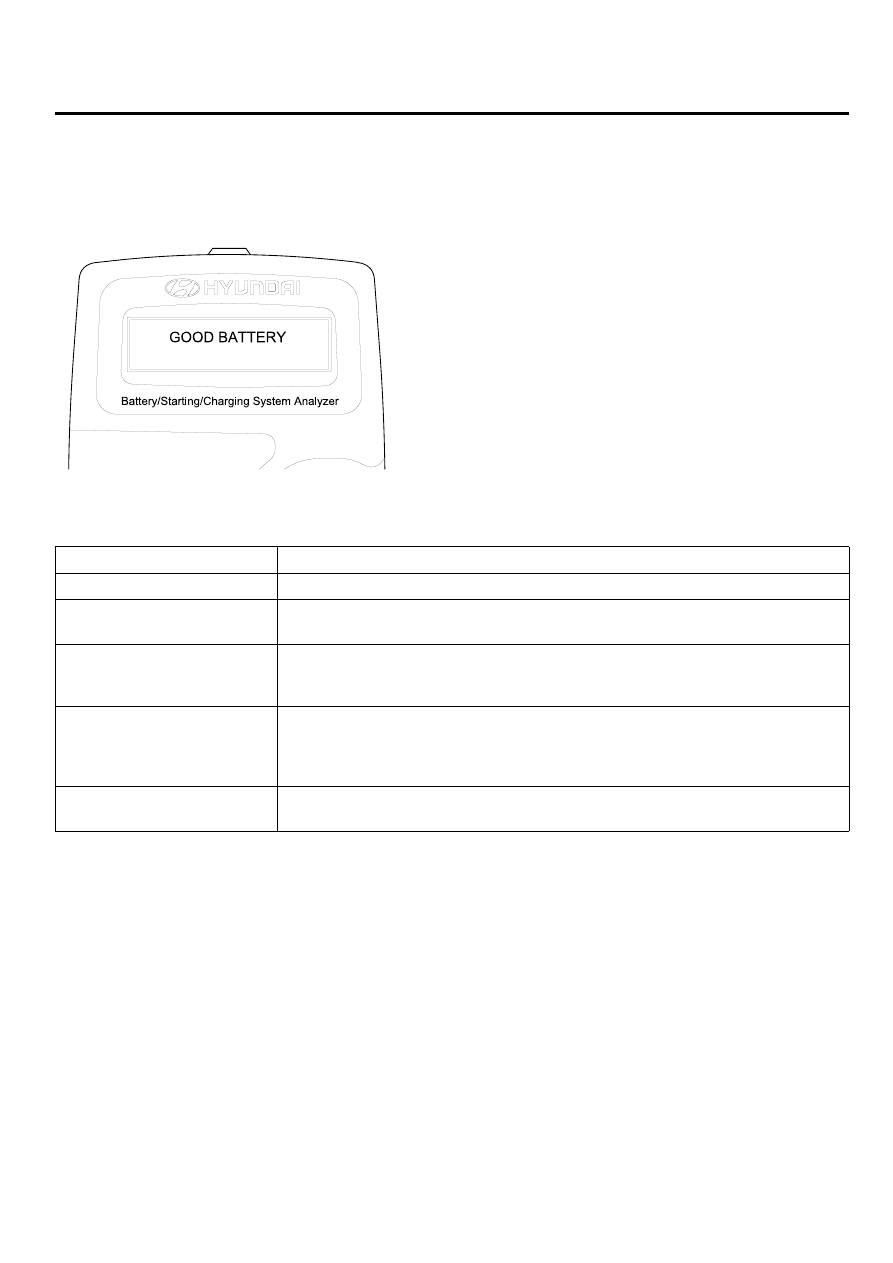

The tester (Micro570) displays battery test results in-
cluding voltage and battery ratings.
A relevant action must be given according to the test
results by referring to the battery test results as shown
in the table below.

SCMEE6103L

NOTE

The battery ratings (CCA) displayed on the tester
must be identical to the ratings marked on battery
label.

6.

To conduct starter test, press ENTER.

BATTERY TEST RESULTS

RESULT ON PRINTER

REMEDY

Good battery

No action is required

Good recharge

Battery is in a good state
Recharge the battery and use

Charge & Retest

Battery is not charged properly
=> Charge and test the battery again (Failure to charge the battery
fully may read incorrect measurement value)

Replace battery

=> Replace battery and recheck the charging system. (Improper connection
between battery and vehicle cables may cause "REPLACE BATTERY",
retest the battery after removing cables and connecting the tester to the
battery terminal directly prior to replacing the battery)

Bad cell-replace

=> Charge and retest the battery. And then, test results may cause "REPLACE
BATTERY", replace battery and recheck the charging system

WARNING

Whenever filing a claim for battery, the print out of
the battery test results must be attached.

EE -8

ENGINE ELECTRICAL SYSTEM

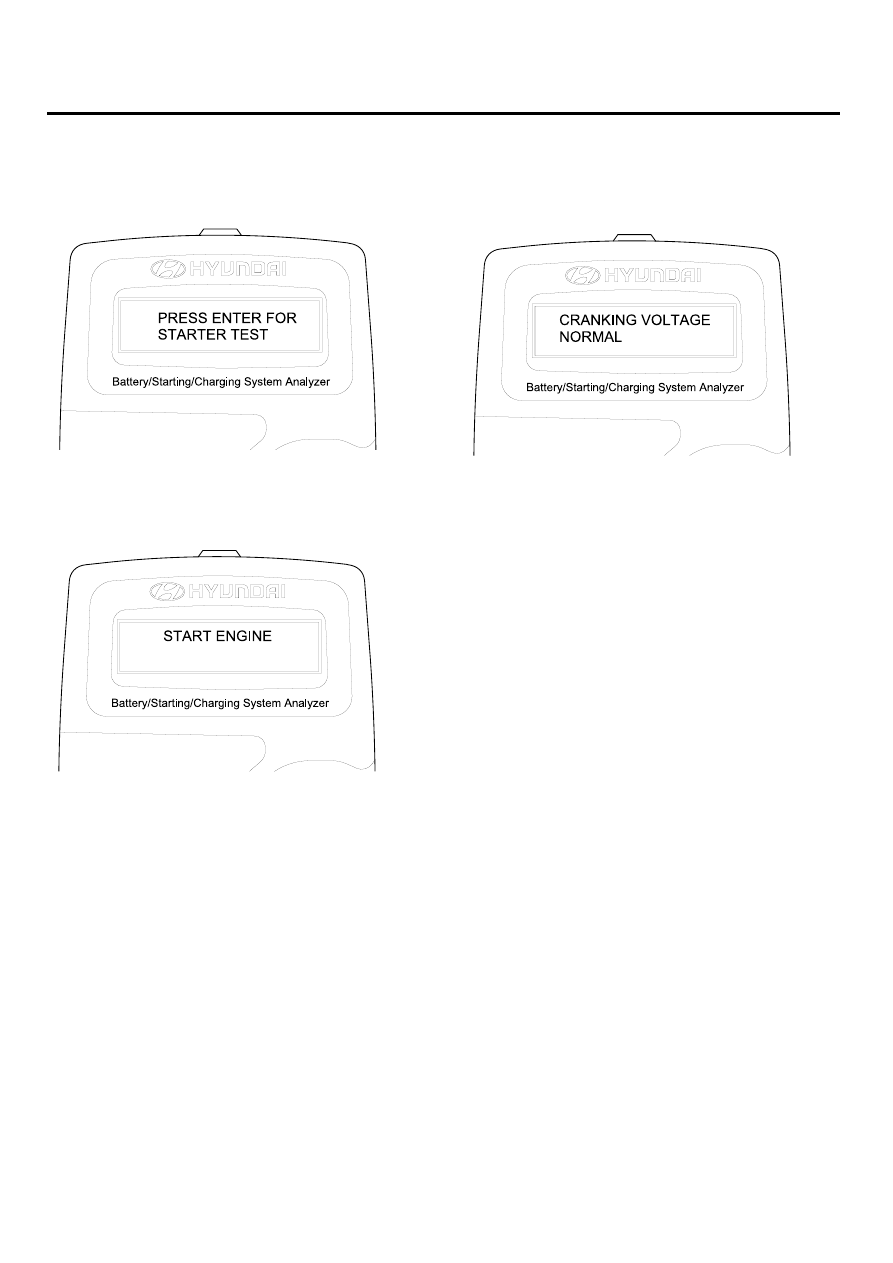

STARTER TEST PROCEDURE

1.

After the battery test, press ENTER immediately for
the starter test.

SCMEE6104L

2.

After pressing ENTER key, start the engine.

SCMEE6105L

3.

Cranking voltage and starter test results will be dis-
played on the screen.
Take a relevant action according to the test results by
referring to the starter test results as given below.

SCMEE6106L

4.

To continue charging system test, press ENTER.

GENERAL

EE -9

STARTER TEST RESULTS

RESULT ON PRINTER

REMEDY

Cranking voltage normal

System shows a normal starter draw

Cranking voltage low

Cranking voltage is lower than normal level
=> Check starter

Charge battery

The state of battery charge is too low to test
=> Charge the battery and retest

Replace battery

=> Replace battery
=> If the vehicle is not started though the battery condition of
"Good and fully charged" is displayed.
=> Check wiring for open circuit, battery cable connection, starter
and repair or replace as necessary.

EE -10

ENGINE ELECTRICAL SYSTEM

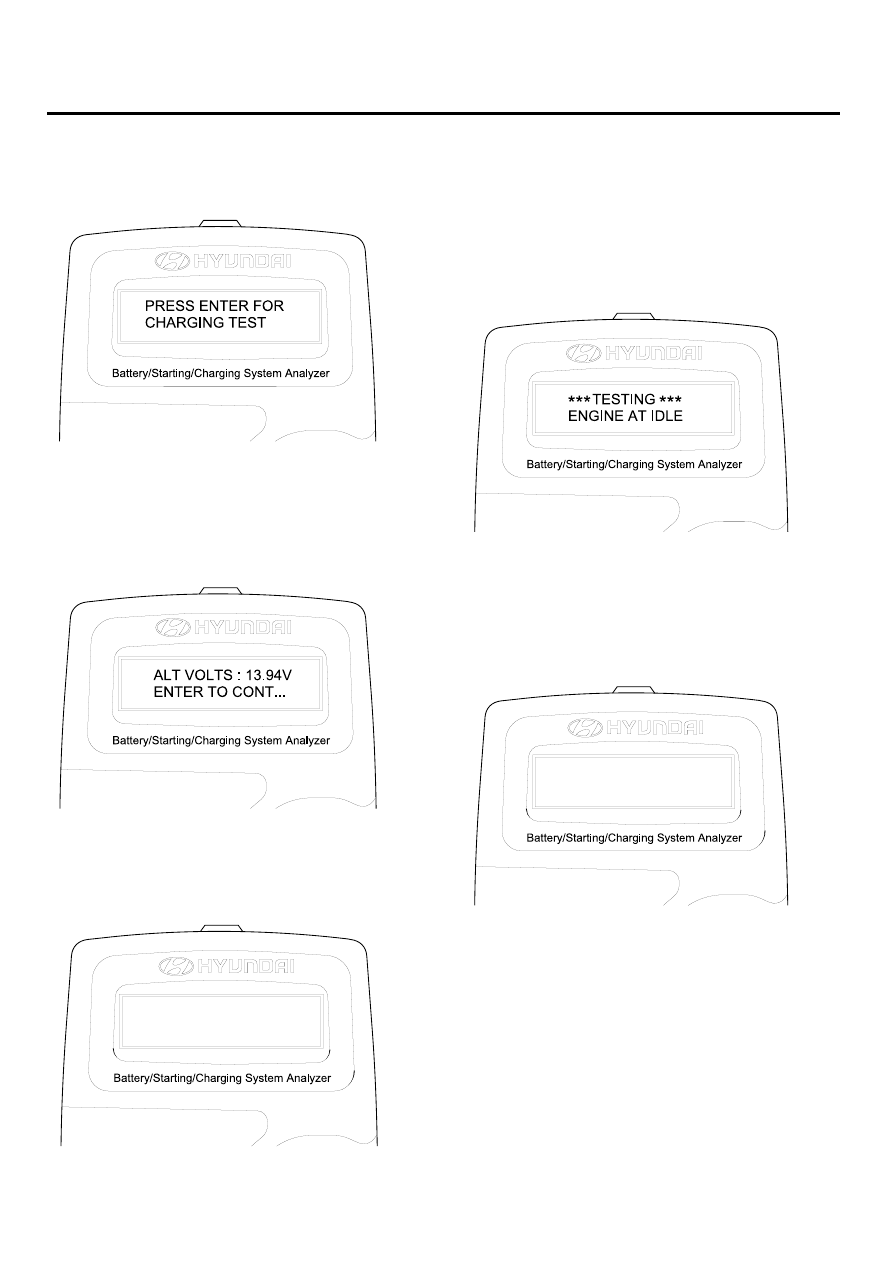

CHARGING SYSTEM TEST PROCEDURE

1.

Press ENTER to begin charging system test.

SCMEE6107L

2.

ENTER button is pressed, the tester displays the ac-
tual voltage of generator.
Press ENTER to test the charging system.

SCMEE6108L

3.

The MICRO 570 will prompt you to rev the engine until
the rev is detected. It will then collect the data.

INCREASE
     REV

SCMEE6109L

4.

Press ENTER.

SCMEE6110L

5.

The MICRO 570 will analyze the charging system out-
put at idle for comparison to other readings.

SCMEE6111L

6.

The MICRO 570 will detect the amount of ripple from
the charging system to the battery. Excessive ripple
usually means the stator is damaged or that one or
more generator diodes have failed.

***TESTING***
DIODE/RIPPLE

SCMEE6112L

7.

The MICRO 570 will prompt you to turn on accessary
loads. It will then test at idle and prompt you to rev the
engine. The analyzer will determine if the charging
system can provide enough current for the demands
of the vehicle’s electrical system.
