GENERAL

EE -3

TROUBLESHOOTING

E23DF8A6

CHARGING SYSTEM

Symptom

Suspect Area

Remedy

Charging warning indicator
does not light with ignition
switch "ON" and engine off

Fuse blown
Light burned out
Wiring connection loose
Electronic voltage regulator

Check fuses
Replace light
Tighten loose connections
Replace voltage regulator

Charging warning indicator
does not go out with engine
running (Battery requires
frequent recharging)

Drive belt loose or worn
Battery cables loose, corroded or worn
Fuse blown
Fusible link blown
Electronic voltage regulator or generator
Wiring

Adjust tension or replace drive belt
Repair or replace cables
Check fuses
Replace fusible link
Test generator
Repair wiring

Engine hesitates/poor
acceleration
Overcharge

Drive belt loose or worn
Wiring connection loose or open circuit

Fusible link blown
Poor grounding
Electronic voltage regulator or generator
Worn battery
Electronic voltage regulator
Voltage sensing wire

Adjust tension or replace drive belt
Tighten loose connection or
repair wiring
Replace fusible link
Repair
Test generator, if faulty, repair or replace
Replace battery
Replace voltage regulator
Repair wire

STARTING SYSTEM

Symptom

Suspect Area

Remedy

Engine will not crank

Battery charge low
Battery cables loose, corroded or worn out
Transaxle range switch (Vehicle with
automatic transaxle only)
Fusible link blown
Starter motor faulty
Ignition switch faulty

Charge or replace battery
Repair or replace cables
Adjust or replace switch

Replace fusible link
Repair starter motor
Inspect

Engine cranks slowly

Battery charge low
Battery cables loose, corroded or worn out
Starter motor

Charge or replace battery
Repair or replace cables
Repair starter motor

Starter keeps running

Starter motor
Ignition switch

Repair starter motor
Inspect

Starter spins but engine
will not crank

Short in wiring
Pinion gear teeth broken or starter motor
Ring gear teeth broken

Repair wiring
Repair starter motor
Replace flywheel ring gear or
torque converter

EE -4

ENGINE ELECTRICAL SYSTEM

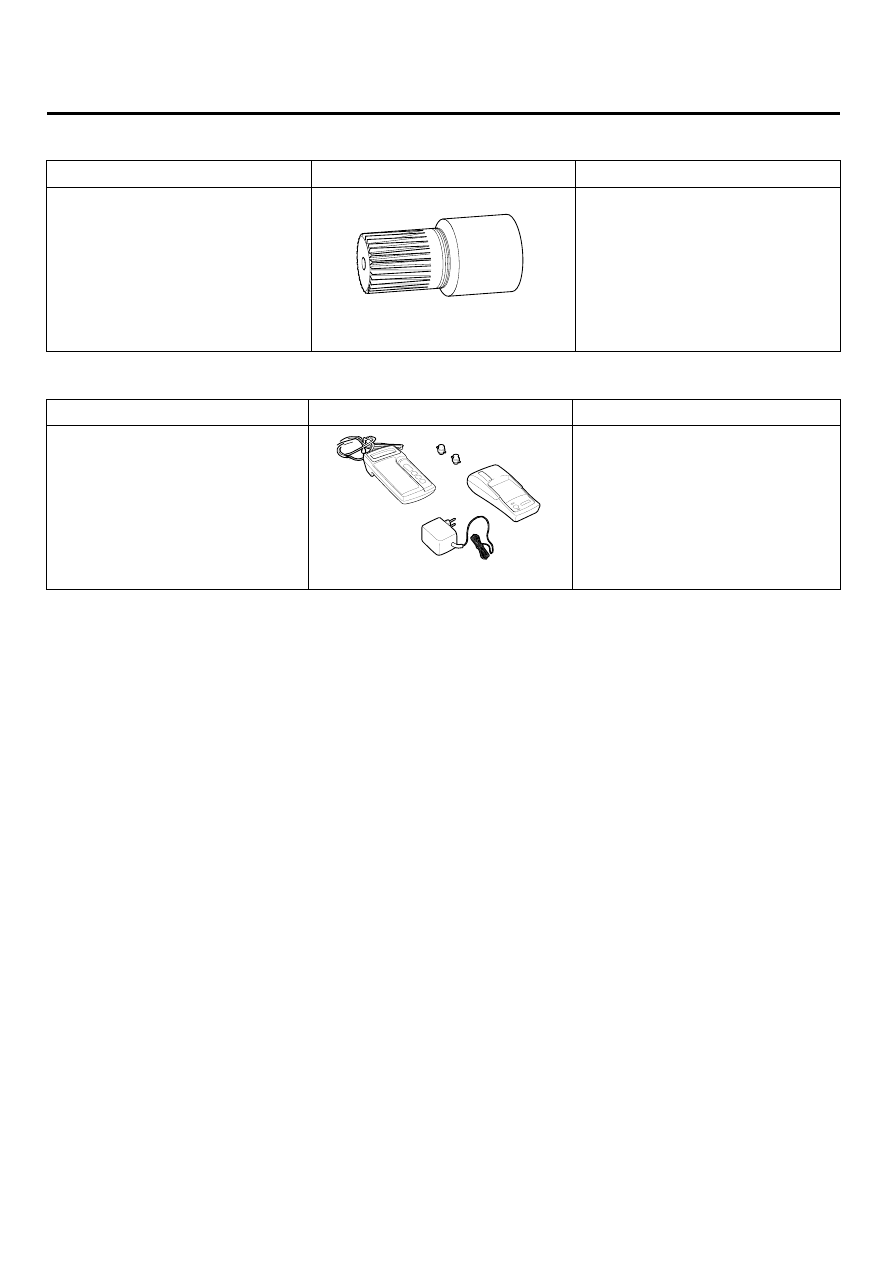

SPECIAL SERVICE TOOL

ECC7A874

Tool (Number and name)

Illustration

Use

Alternator pulley remover wrench
(09373–27000)

EBDD700A

Removal and installation of
alternator pulley

REFERENCE SERVICE TOOLS

Tool (Number and name)

Illustration

Use

MCR-570 KIT
Battery checker

LBLG001A

For testing 12-volt automotive
staring battery and for testing
12-volt charging system.
(Using with Terminal Pinter_182-
003A)

GENERAL

EE -5

THE MICRO 570 ANALYZER

E427CDBF

The MICRO 570 Analyzer provides the ability to test
the charging and starting systems, including the battery,
starter and generator.

CAUTION

Because of the possibility of personal injury, al-
ways use extreme caution and appropriate eye
protection when working with batteries.

EBRF004A

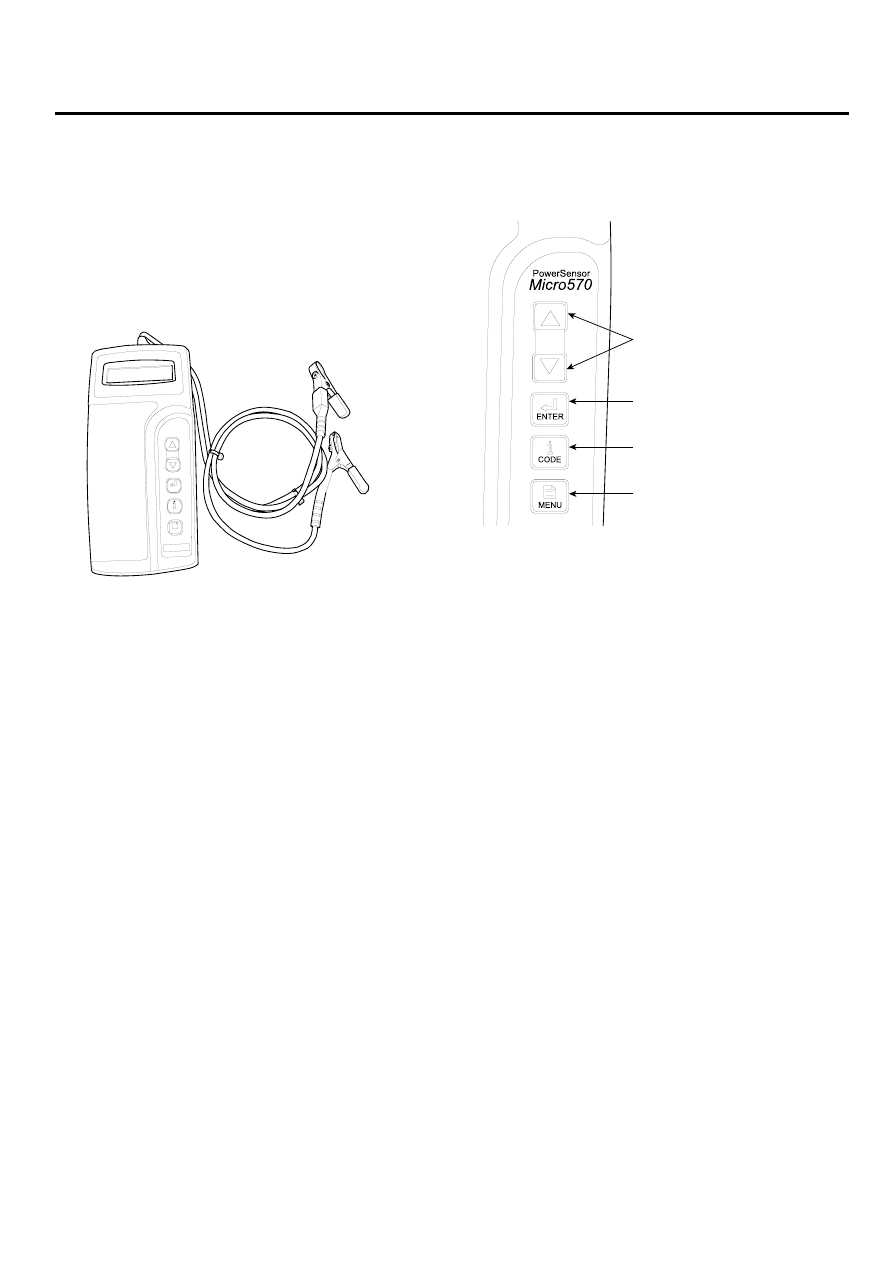

KEYPAD

The MICRO570 button on the key pad provides the follow-
ing functions :

Use the ARROW buttons to scroll
to menu choices

Press the ENTER button to
make selections

Press the CODE button to
generate a Warranty Code

Press the MENU button to print
and view the last test result, set
the time, use the voltmeter, and
esport data to a PC (feature not
currently used by Hyundai)

EBRF005A

EE -6

ENGINE ELECTRICAL SYSTEM

BATTERY TEST PROCEDURE

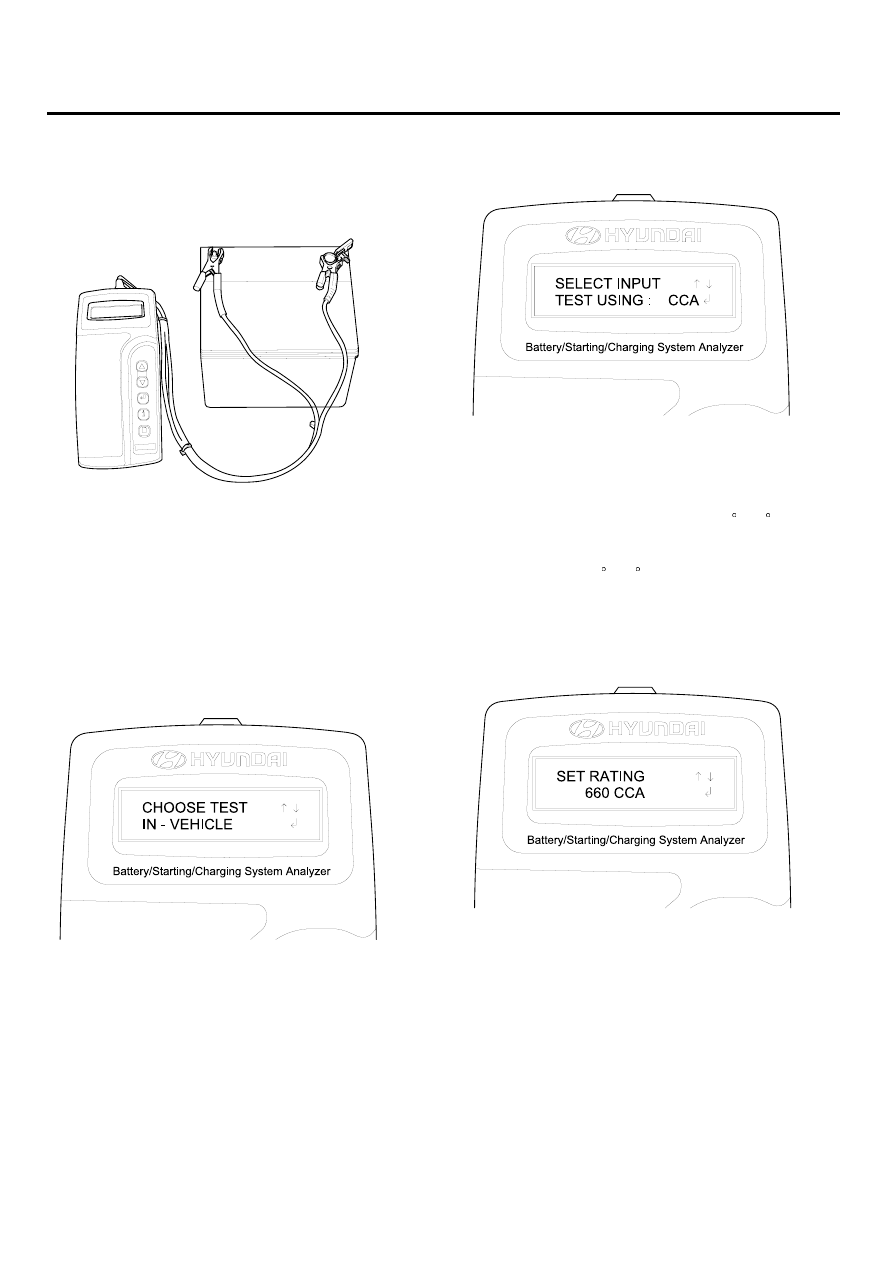

1.

Connect the tester to the battery.
-

Red clamp to battery positive (+) terminal.

-

Black clamp to battery negative (-) terminal.

EBRF006A

CAUTION

Connect clamps securely. If "CHECK CONNEC-
TION" message is displayed on the screen, recon-
nect clamps securely.

2.

The tester will ask if the battery is connected "IN A
VEHICLE" or "OUT OF A VEHICLE". Make your se-
lection by pressing the arrow buttons; then press EN-
TER.

SCMEE6200L

3.

Choose either CCA or CCP and press the ENTER
button.

SCMEE6101L

NOTE

• CCA : Cold cranking amps, is an SAE specifica-

tion for cranking batteries at -18 C (0 F).

• CCP : Cold cranking amps, is an SAE specifica-

tion for korean manufacturer’s for cranking bat-
teries at -18 C (0 F).

4.

Set the CCA value displayed on the screen to the CCA
value marked on the battery label by pressing up and
down buttons and press ENTER.

SCMEE6102L

NOTE

The battery ratings(CCA) displayed on the tester must
be identical to the ratings marked on battery label.
