DS -60

DRIVESHAFT AND AXLE

3.

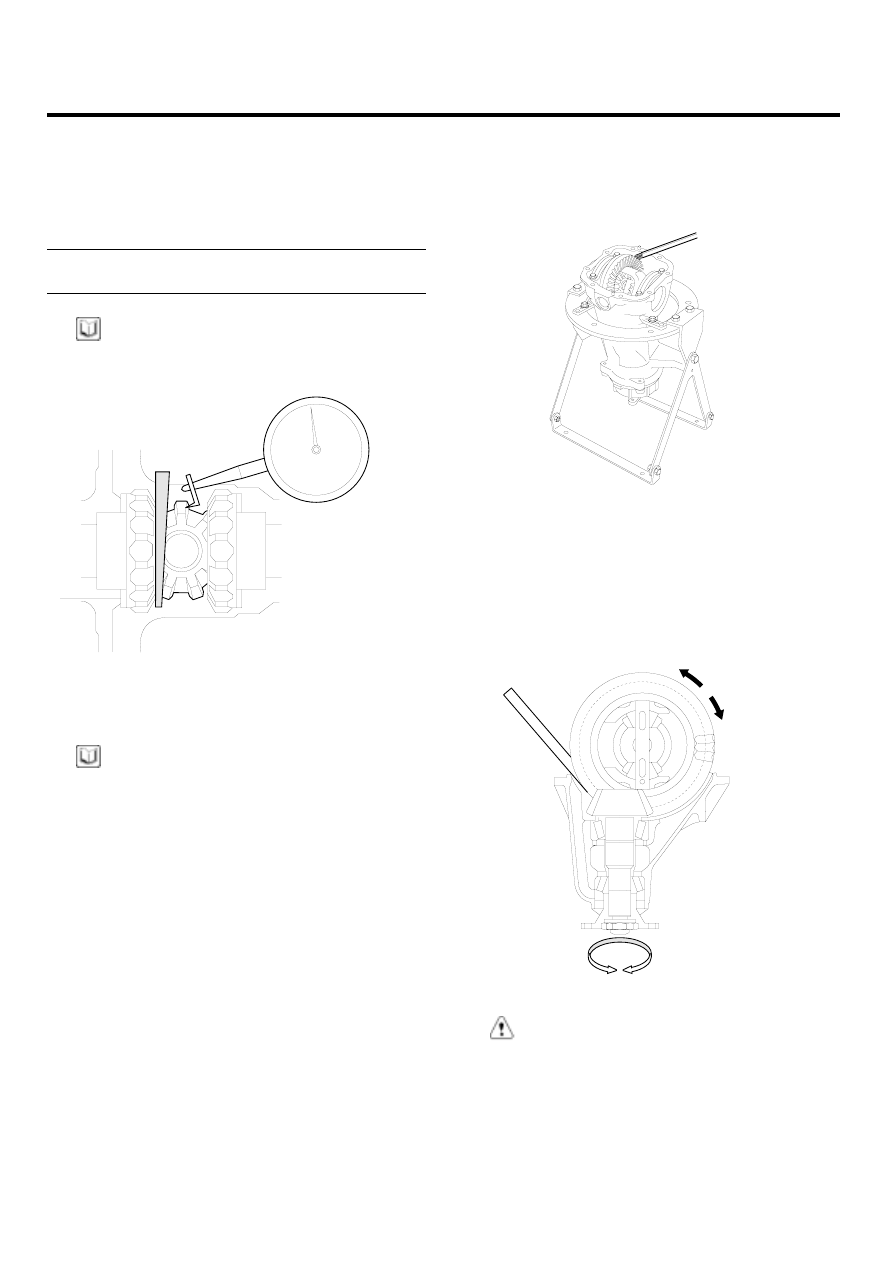

Check the differential carrier backlash by the following
procedure.

1)

Fix the side gear with a wedge so it cannot move
and measure the differential gear backlash with
a dial indicator on the pinion gear.

Standard value :
0 ~ 0.05 mm (0 ~ 0.002 in)

NOTE

Take the measurements at two places on the pinion
gear.

KISE610E

2)

If the backlash exceeds the limit, adjust using
side bearing spacers.

NOTE

If adjustment is impossible, replace the side gear and
pinion gear as a set.

4.

Check the tooth contact of the final drive gear by the
following procedure.

1)

Apply the same amount of machine blue slightly
to both surfaces of the drive gear teeth.

KIQE610D

2)

Insert a brass rod between the differential carrier
and the differential case, and then rotate the com-
panion flange by hand (once in the normal direc-
tion, and then once in the reverse direction) while
applying a load to the drive gear so that some
torque (approximately 25~30Nm) is applied to
the drive pinion.

KISE610G

CAUTION

If the drive gear is rotated too much, the tooth
contact pattern will become unclear and difficult
to check.

DIFFERENTIAL CARRIER ASSEMBLY

DS -61

3)

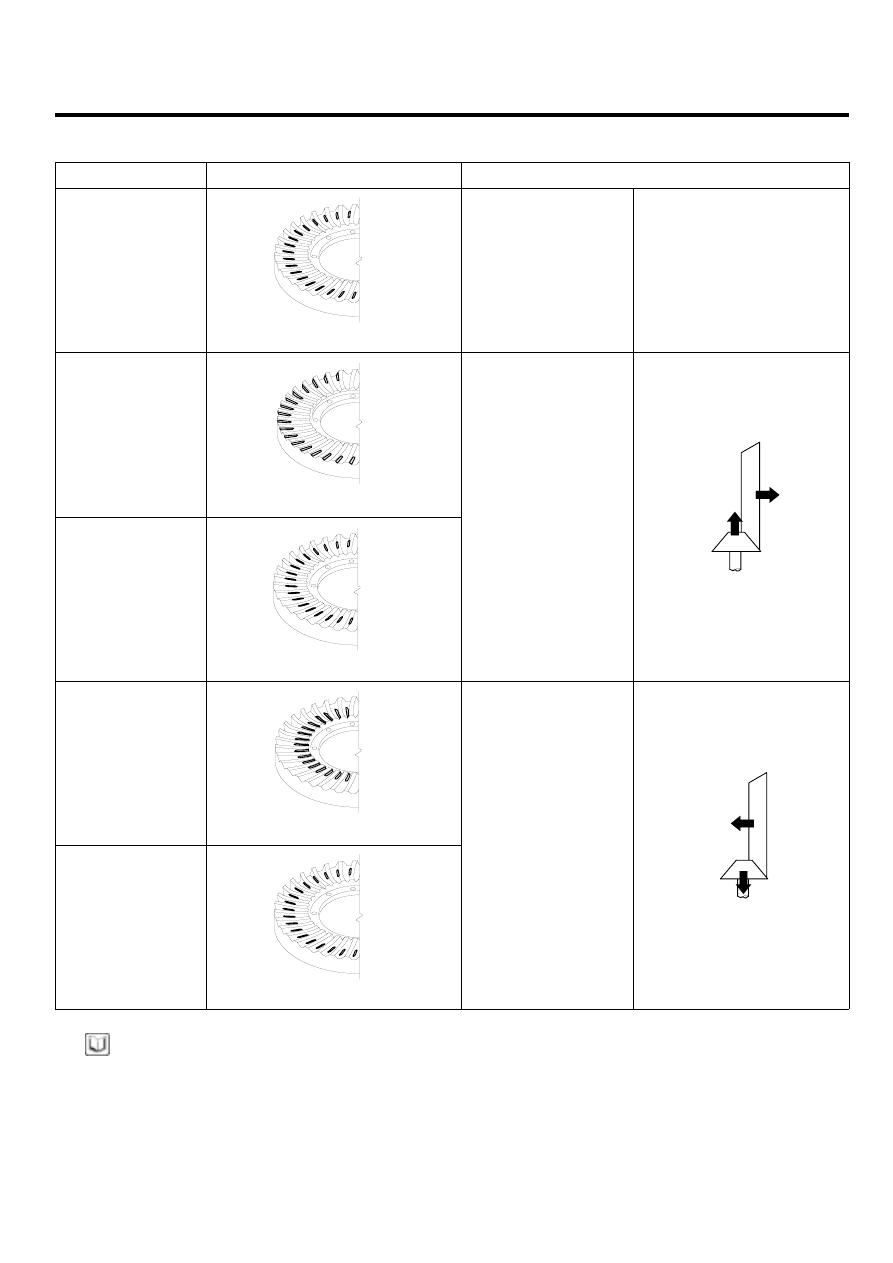

Check the tooth contact pattern.

Tooth contact

Contact state

Solution

Standard contact

KISE610H

1. Heal contact

KISE650A

2. Face contact

KISE650B

Increase the thickness
of the pinion height
adjusting shim, and
position the drive pinion
closer to the center of
the drive gear.

Also, for backlash
adjustment, reposition
the drive gear further
from the drive pinion.

KISE630A

3. Toe contact

KISE650C

4. Flank contact

KISE650D

Decrease the thickness
of the pinion height
adjusting shim, and
position the drive pinion
further from the center
of the drive gear.

Also, for backlash
adjustment, reposition
the drive gear closer to
the drive pinion.

KISE630B

NOTE

•

Tooth contact pattern is a method for judging the
result of the adjustment of drive pinion height and
final drive gear backlash. The adjustment of drive
pinion height and final drive gear backlash should
be repeated until the tooth contact patterns are
similar to the standard tooth contact pattern.

•

When you cannot obtain a correct pattern, the
drive gear and drive pinion have exceeded their
limits. Both gears should be replaced as a set.

DS -62

DRIVESHAFT AND AXLE

5.

Check the oil leaks and the lip part for chew or wear.

6.

Check the bearings for wear or discoloration.

7.

Check the gear carrier for cracks.

8.

Check the drive pinion and drive gear for wear or
cracks.

9.

Check the side gears, pinion gears and pinion shaft
for wear or damage.

10. Check the side gear spline for wear or damage.

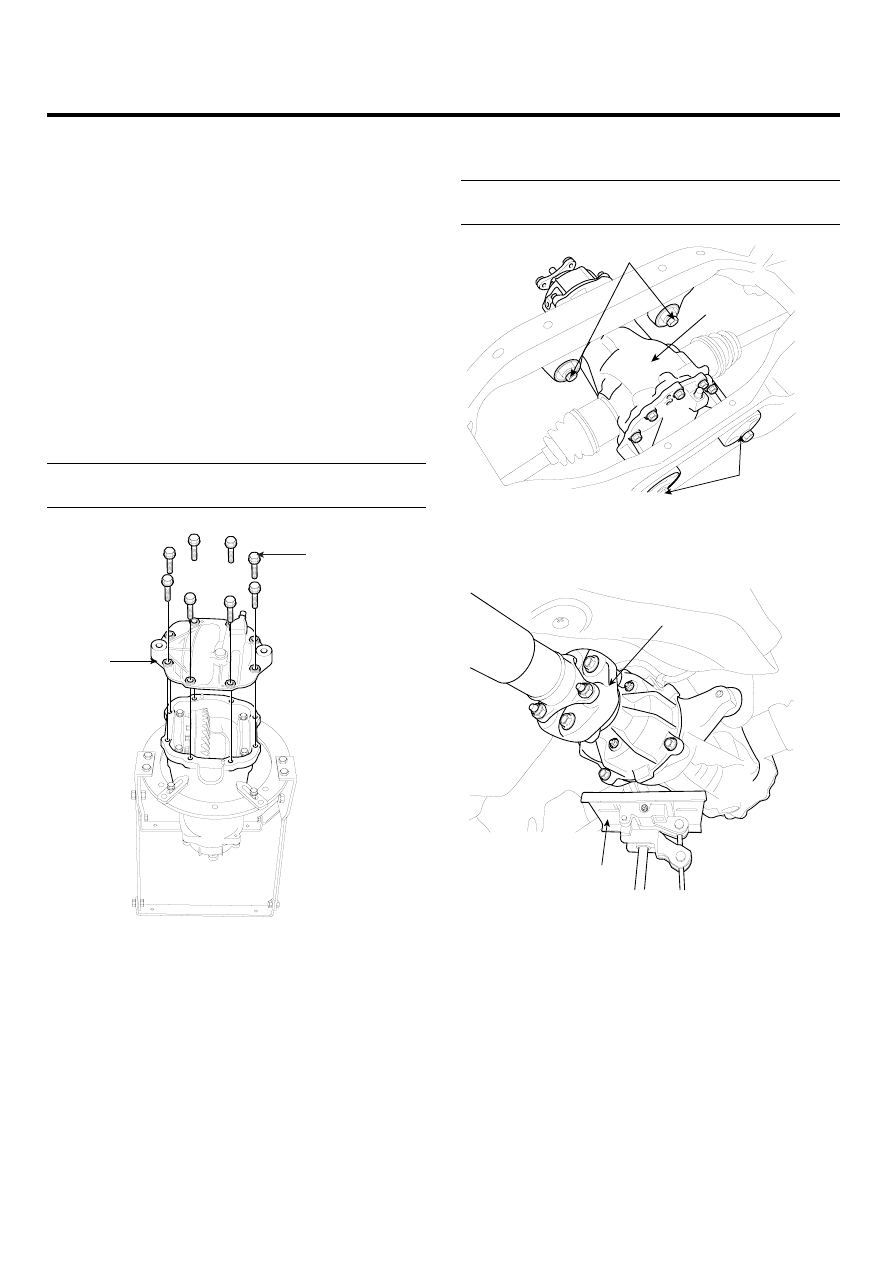

INSTALLATION

E3E9CFB5

1.

After apply liquid gasket, install the differential cover
(B), and install the mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
39.2~49.0 (4~5, 28.9~36.2)

A

B

SCMDS6514D

2.

After install the differential (B), and install the mount-
ing bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
68.6~88.3 (7~9, 50.6~65.1)

A

A

B

SCMDS6039D

3.

Using the transaxle jack (B), install the differential as-
sembly (A).

A

B

SCMDS6056D

DIFFERENTIAL CARRIER ASSEMBLY

DS -63

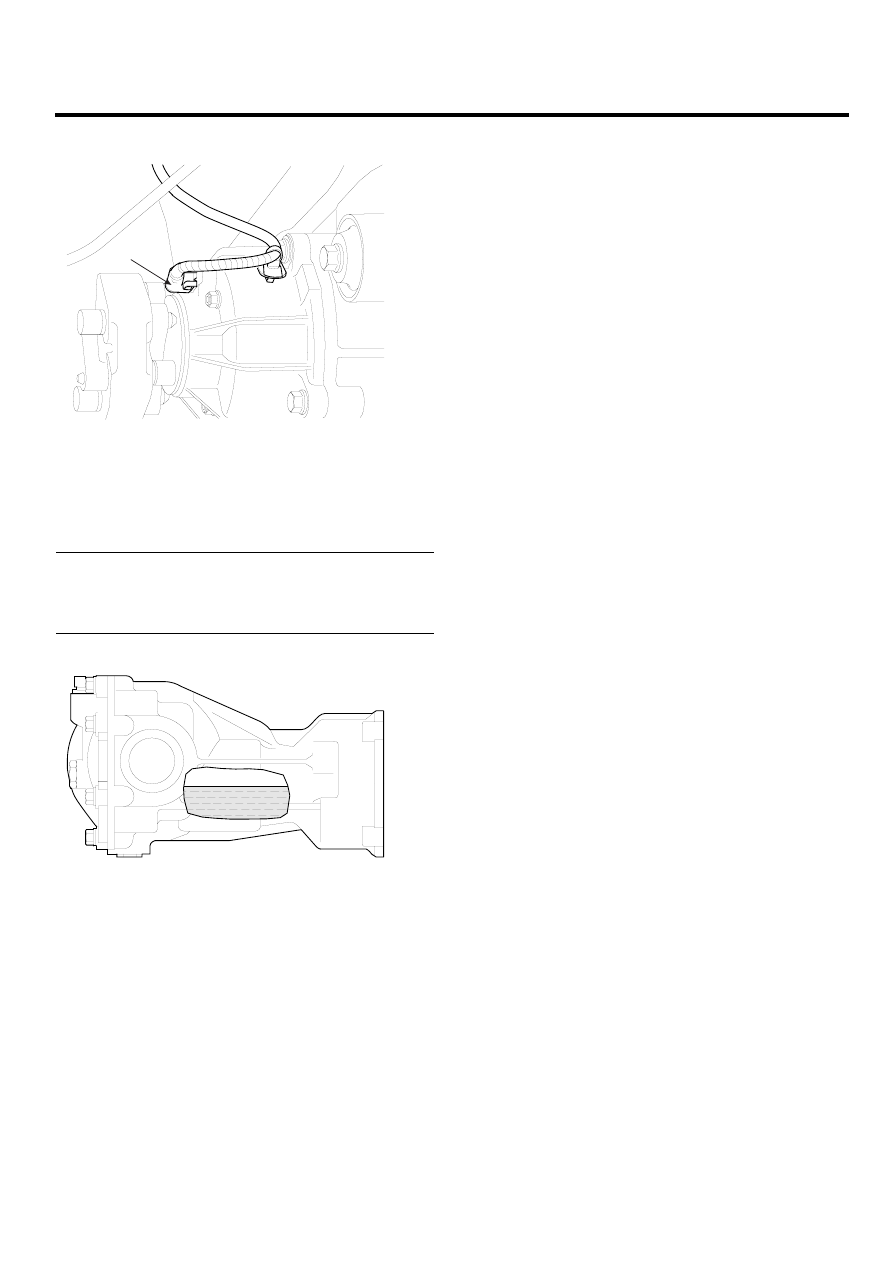

4.

Connect the coupling control connector (A).

A

KIQE600B

5.

Install the propeller shaft.

6.

Install the rear drive shaft.

7.

Fill the gear oil.

Specified lubricant:
Hypoid gear oil (API GL-5, SAE 75W/90)
Oil quantity : Fill the reservoir to the plug
hold (About 0.9 L)

KIQE640A
