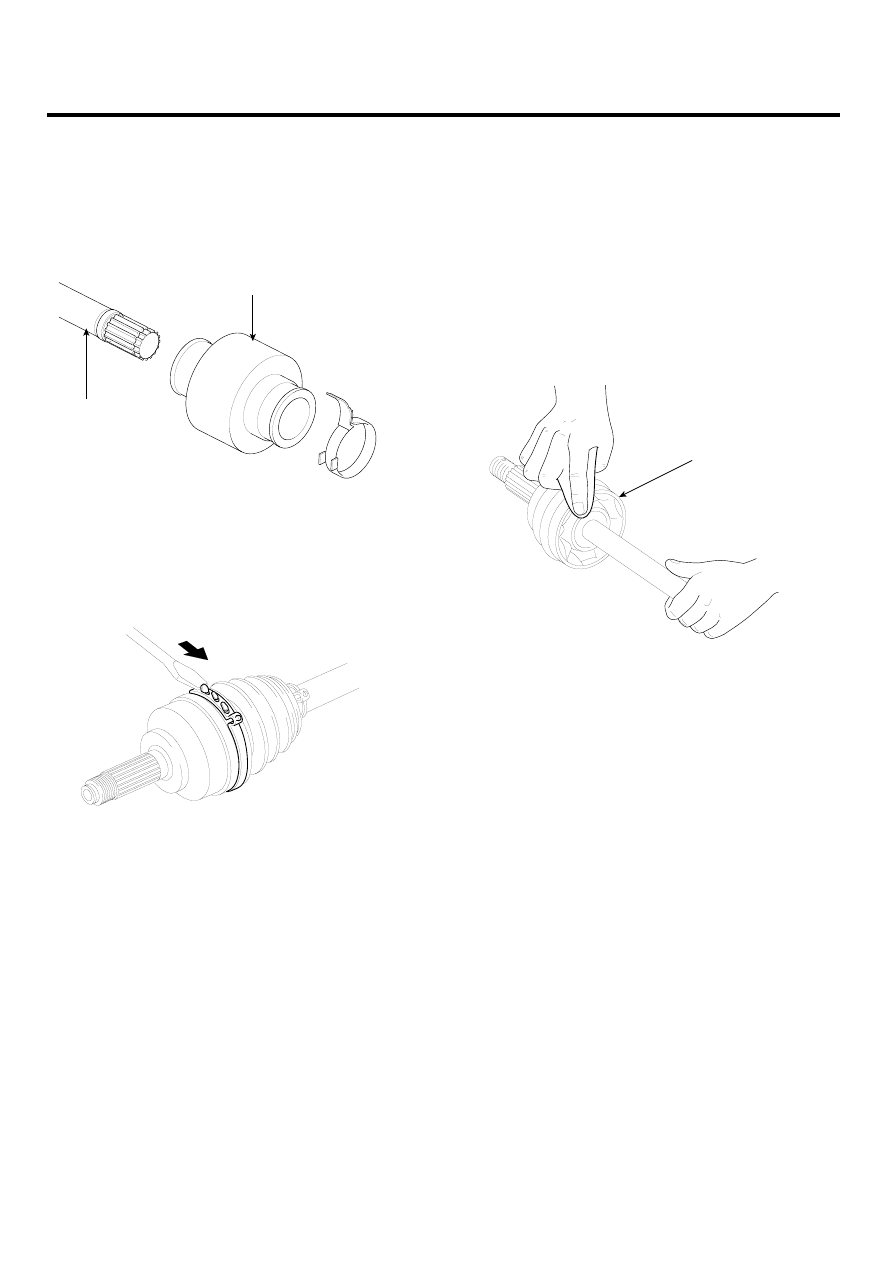

DS -32

DRIVESHAFT AND AXLE

12. Apply soap powder on the shaft to prevent being

damaged between the shaft spline and the dynamic
damper when the dynamic damper is removed.

13. Saperate the dynamic damper (A) from the shaft (B)

carefully.

A

B

KIQE150B

14. Using a plier or flat-tipped (-) screwdriver, remove the

clamp on the side of wheel.

EIRF003H

15. Pull out the joint(BJ) on the side of wheel into the

transaxle direction.
Be carefull not to damage the boot.

INSPECTION

E47AE75F

1.

Check the driveshaft spline for wear or damage.

2.

Check that there is no water or foreign material in the
BJ.

3.

Check the trunion assembly for roller rotation, wear or
corrosion.

4.

Check the groove inside the SFJ case for wear or
corrosion.

5.

Check the dynamic damper for damage or cracks.

A

EIKD025A

DRIVESHAFT

DS -33

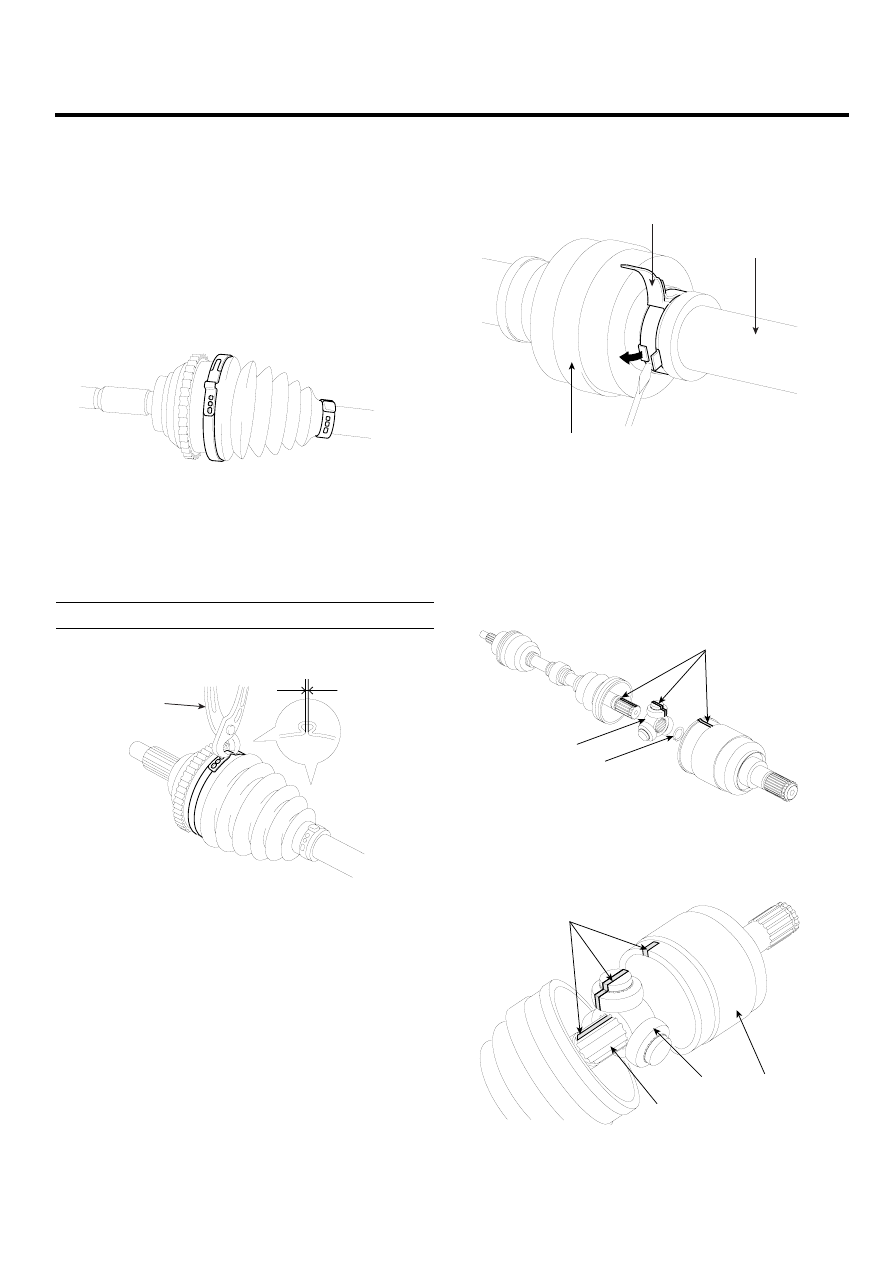

REASSEMBLY

E3E68C07

1.

Wrap tape around the driveshaft splines (SFJ. side)
to prevent damage to the boots.

2.

Apply grease to the driveshaft and install the BJ boots.

3.

Install the bands to both BJ boots.

EIRF003I

4.

Using the SST(09495-3K000), secure the boot bands.

Clearance (A) : 2.0 mm (0.079 in.) or less

A

09495-3K000

AILG500L

5.

To reassemble the dynamic damper (A), keeping the
shaft (B) in the straight, tighten the dynamic damper
(A) with dynamic damper band (C), as the illustration.

C

B

A

KIQE151A

6.

Install the SFJ boot bands and SFJ boot.

7.

Install the trunion assembly (A) and the circlip (E) to
the spline (C) on the drivershaft.
At this time align the marks (D) each other.

A

E

D

SCMDS6510L

A

B

C

D

SCMDS6509L

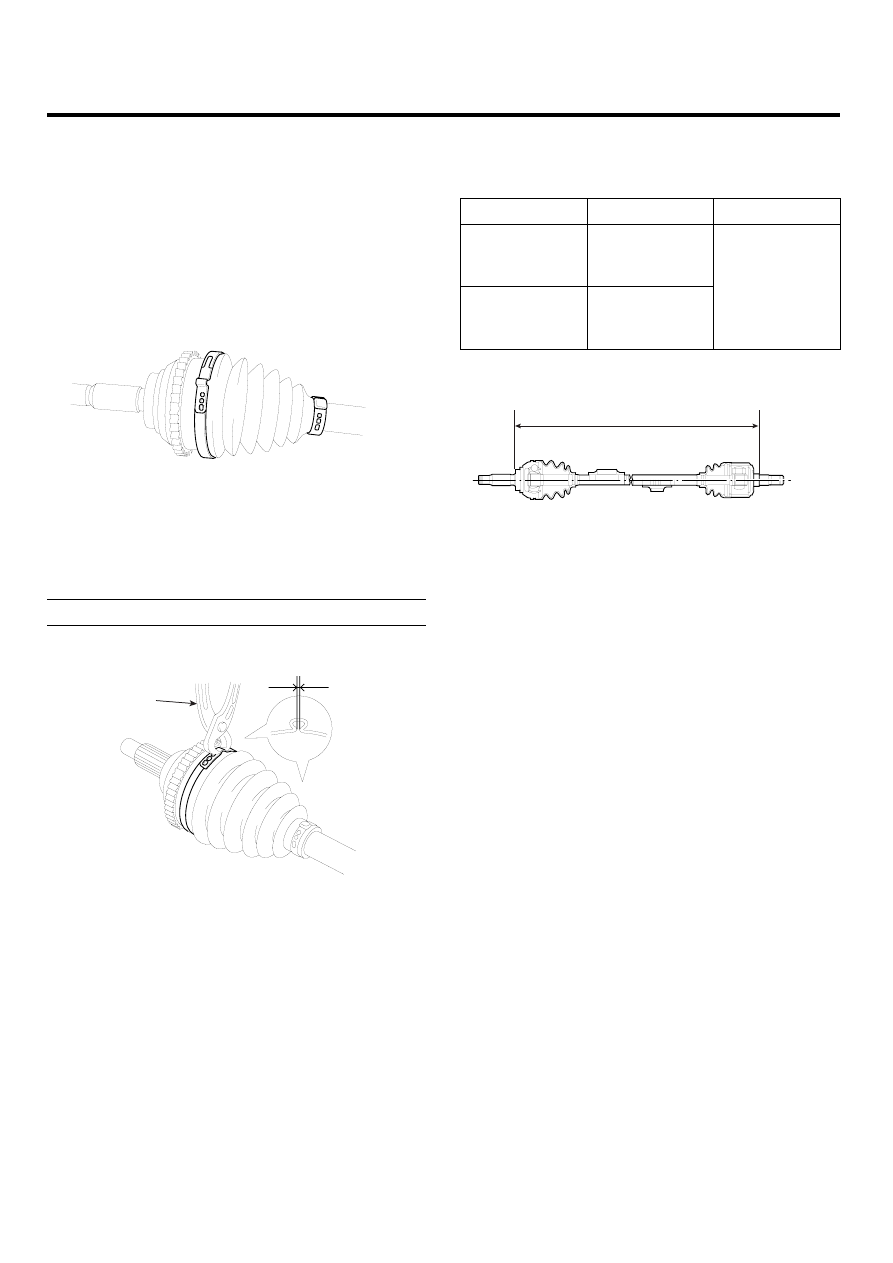

DS -34

DRIVESHAFT AND AXLE

8.

Install the clip to the SFJ case (B).

9.

Add the specified grease to the SFJ as mush as wiped
away at inspection.

10. Install the SFJ boots.

11. Install the bands to both SFJ boots.

EIRF003I

12. Using the SST(09495-3K000), secure the boot bands.

Clearance (A) : 2.0 mm (0.079 in.) or less

A

09495-3K000

AILG500L

13. To control the air in the SFJ boot, keep the specified

distance between the boot bands when they are tight-
ened.

Distance (A)

LH side

RH side

Gasoline 2.7

M/T 2WD/4WD

(mm(in))

533.2 ±23.9

(20.99 ±094)

Gasoline 2.7

A/T 4WD

(mm(in))

533.2 ±23.9

(20.99 ±094)

539.0 ±23.9

(21.22 ±0.94)

A

EIKD022A

REAR AXLE

DS -35

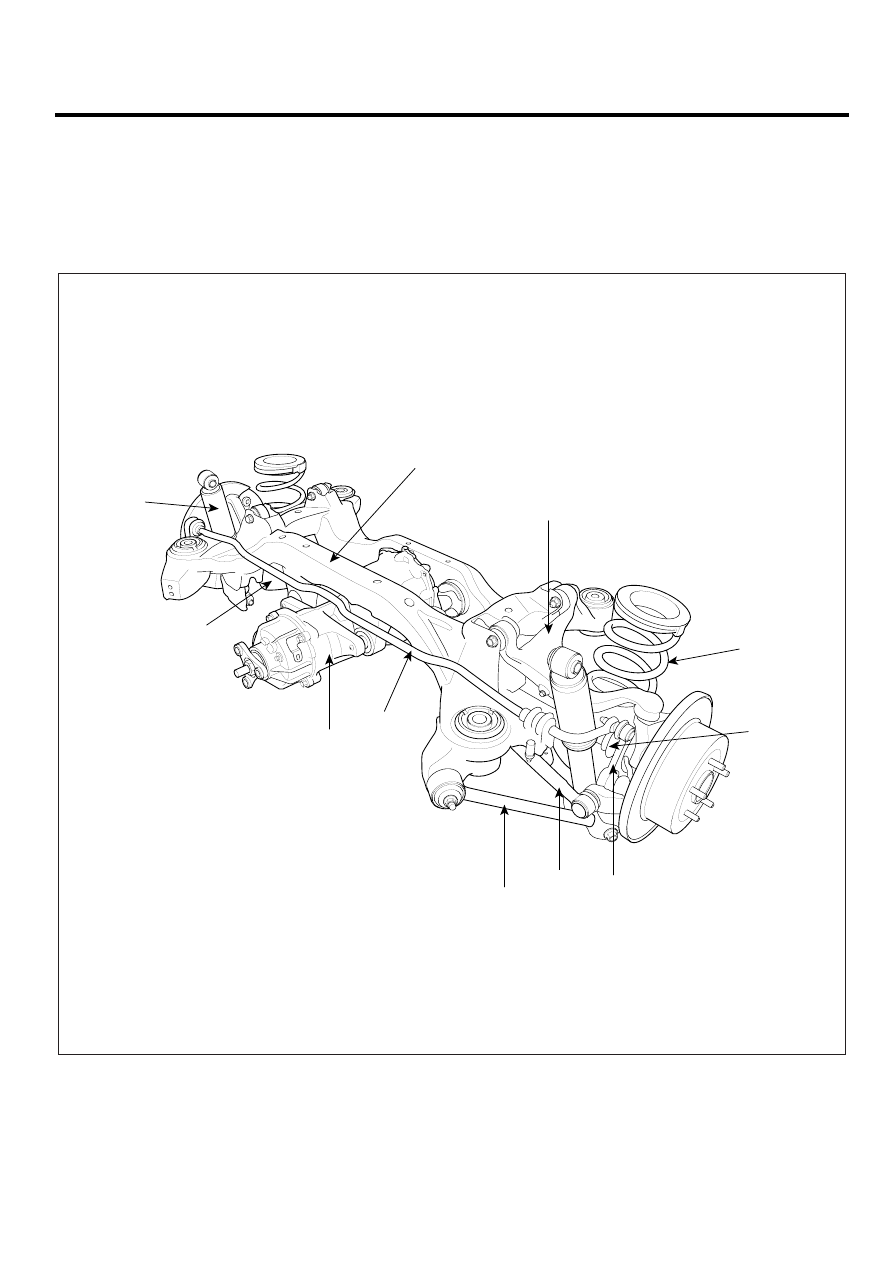

REAR AXLE

REAR HUB / CARRIER

COMPONENT LOCATION

E8D6A197

1. Rear shock absorber assembly
2. Rear upper arm
3. Rear lower arm
4. Rear coil spring
5. Rear stabilizer bar assembly
6. Rear stabilizer link assembly

  7. Rear cross member
  8. Rear assist arm
  9. Trailing arm
10. Differential Carrier (4WD)
11. Drive shaft (4WD)

7

1

3

10

5

9

8

6

11

4

2

SCMDS6512L
