Hyundai Santa Fe (2006 year). Manual - part 267





DS -28

DRIVESHAFT AND AXLE

FRONT DRIVESHAFT
(SFJ-BJ TYPE)

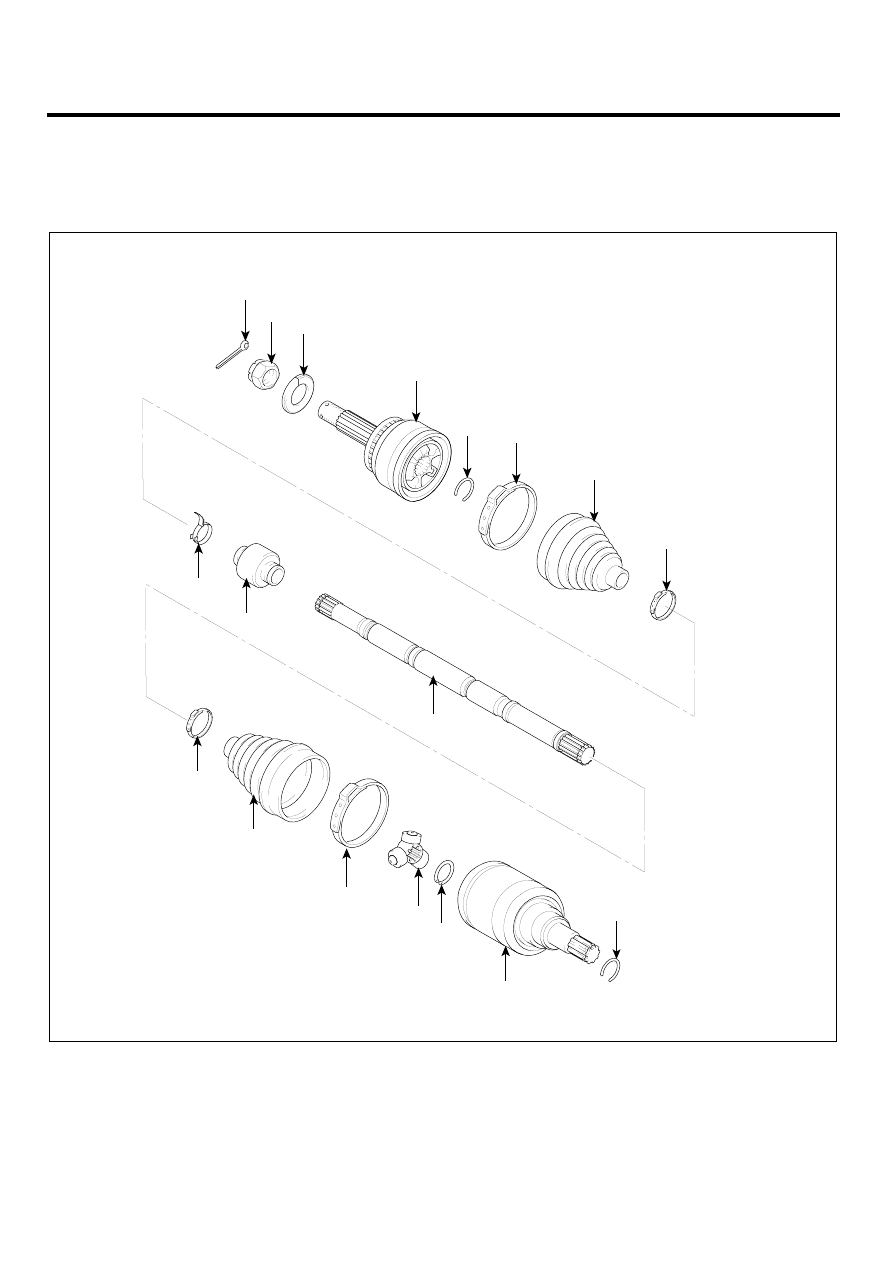

COMPONENT

EA567BE1

 [LH]

11

11

12

13

15

14

14

10

8

9

1

2

3

4

5

7

6

6

1. Split pin
2. Castle nut
3. Washer
4. BJ assembly
5. Clip A

11. SFJ boot band
12. SFJ boot
13. Trunion assembly
14. Circlip
15. SFJ assembly

  6. BJ boot band
  7. BJ boot
  8. Dynamic damper band
  9. Dynamic damper
10. Shaft

SCMDS6505L

DRIVESHAFT

DS -29



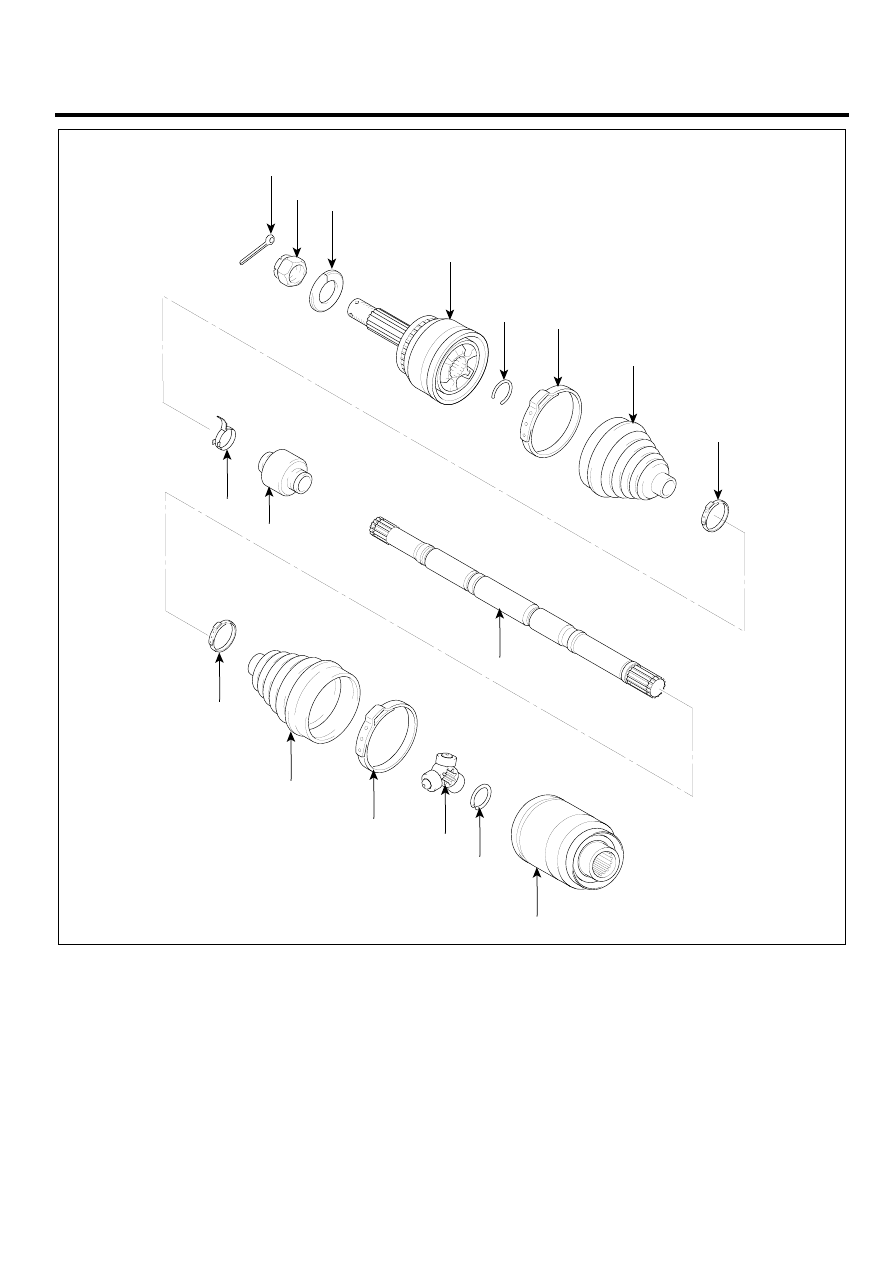

[RH]

1. Split pin
2. Castle nut
3. Washer
4. BJ assembly
5. Clip A

11. SFJ boot band
12. SFJ boot
13. Trunion assembly
14. Circlip
15. SFJ assembly

1

2

3

4

5

6

6

7

9

8

11

10

12

11

13

14

15

  6. BJ boot band
  7. BJ boot
  8. Dynamic damper band
  9. Dynamic damper
10. Shaft

SCMDS6506L

DS -30

DRIVESHAFT AND AXLE

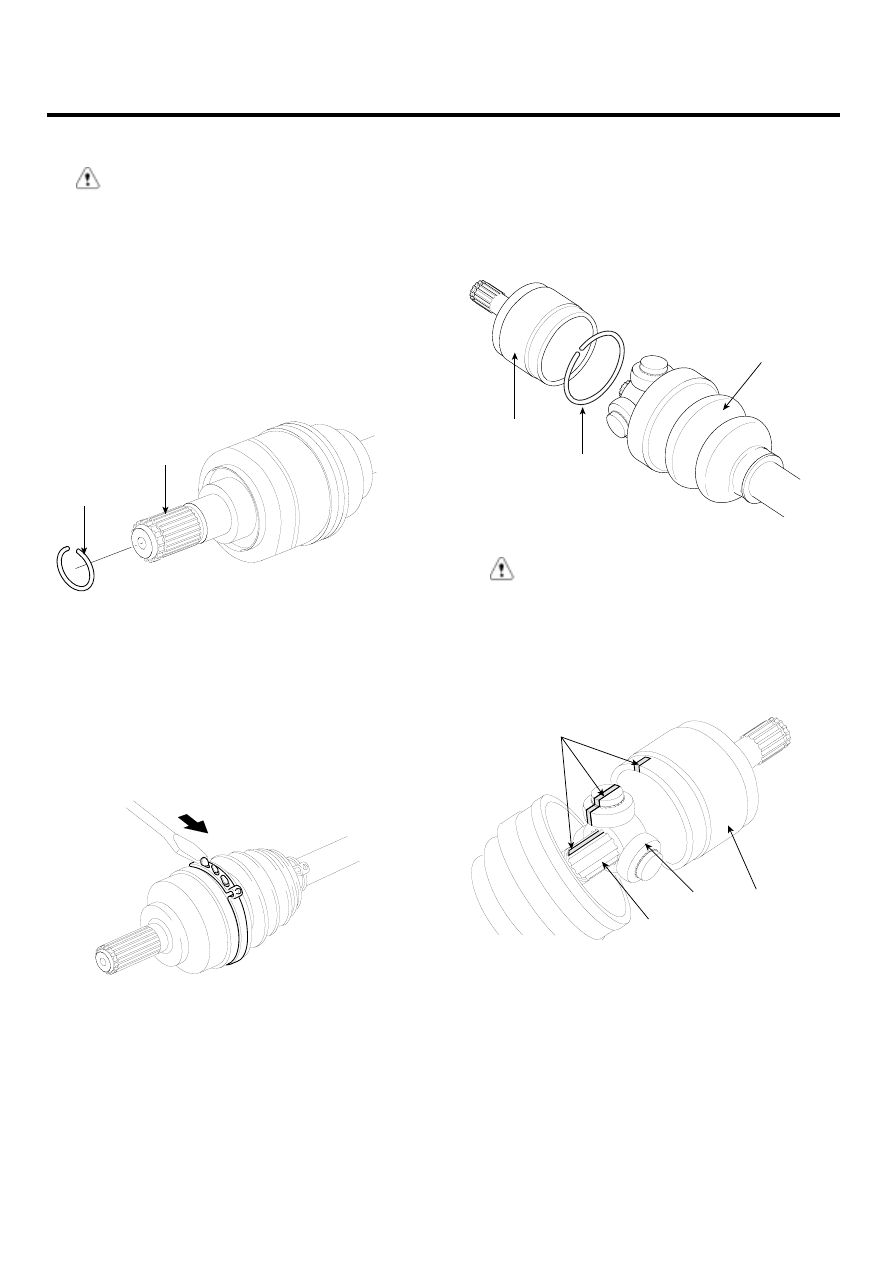

DISASSEMBLY

EEC521AB

CAUTION

•

Do not disassemble the BJ assembly.

•

Special grease must be applied to the drive-
shaft joint.

Do not substitute with another

type of grease.

•

The boot band should be replaced with a new
one.

1.

Remove the circlip (B) from driveshaft splines (A) of
the transaxle side SFJ case.

A

B

SCMDS6507L

2.

Remove the both boot clamps from the transaxle side
SFJ case.

1)

Using a flat-tipped (-) screwdriver, remove the
both clamps of the transaxle side.

SCMDS6515D

3.

Pull out the boot from the transaxle side joint(SFJ).

4.

Remove the clip (C) from the SFJ case (B).

5.

While dividing joint(SFJ) boot (A) of the transaxle side,
wipe the grease in PTJ case (B) and collect them re-
spectively.

B

A

C

SCMDS6508L

CAUTION

•

Be careful not to damage the boot.

•

According to below the illustrated, put marks
(D) on roller of trunion assembly (A), SFJ case
(B) and spline part (C), for providing assem-
bly.

A

B

C

D

SCMDS6509L

DRIVESHAFT

DS -31

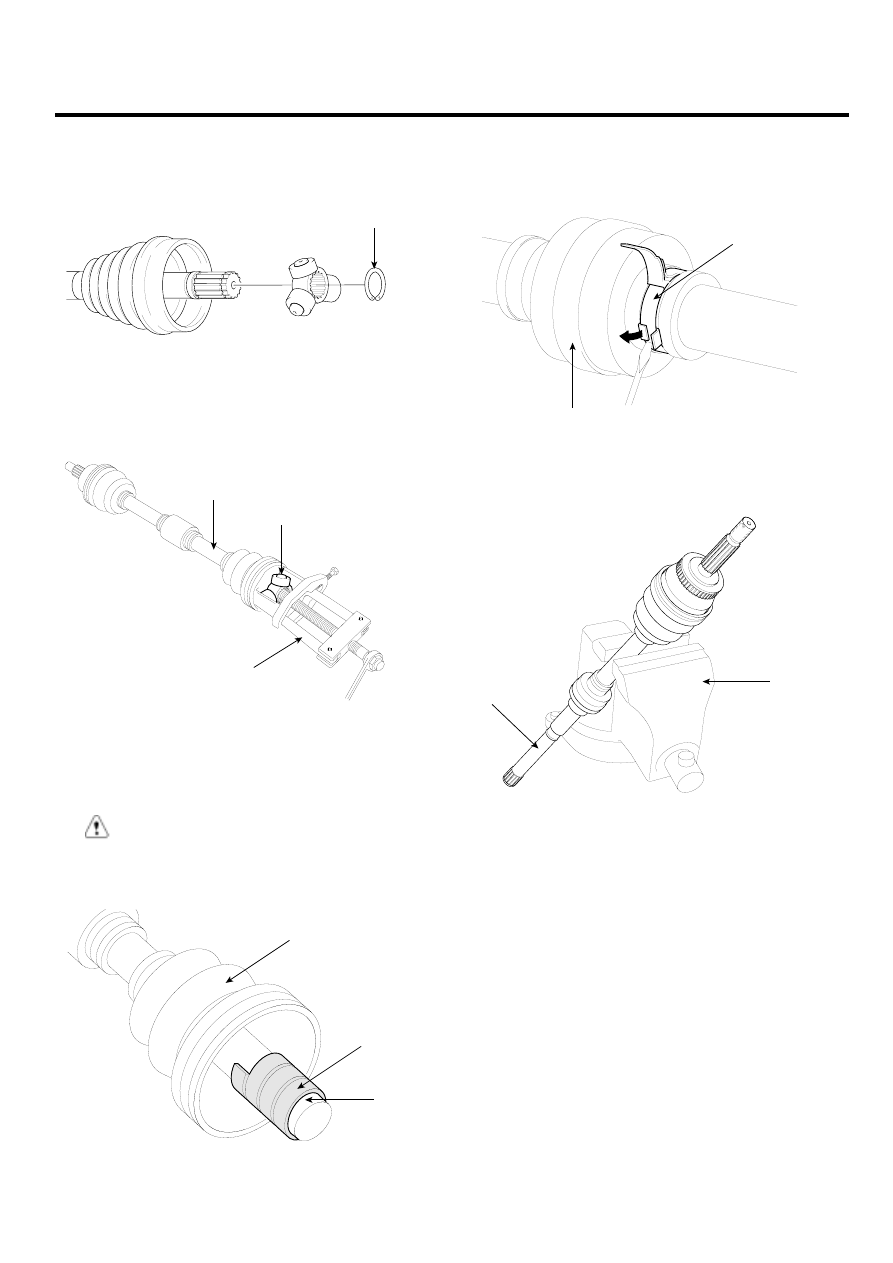

6.

Using a snap ring plier or flat-tipped (-) screwdriver,
remove the circlip (A).

A

KXDDE12A

7.

Remove the trunion assembly (B) from the driveshaft
(A) using the special tool (09495-33000).

A

B

09495-33000

KXDDE13A

8.

Clean the trunion assembly.

9.

Remove the boot (A) of the transaxle side joint(SFJ).

CAUTION

For reusing the boot (A), wrap tape (B) around the
driveshaft splines (C) to protect the boot(A).

A

B

C

KXDDE14A

10. Using a plier or flat-tipped (-) screwdriver, remove the

both side of clamp (B) of the dynamic damper (A).

B

A

KIQE150A

11. Fix the driveshaft (A) with a vice (B) as illustrated.

A

B

KXDDE16A
