BR -160

BRAKE SYSTEM

MONITOR ACTUATION TEST

ED3E7D6C

1.

Connect scantool to Data Link Connector(DLC)

2.

Ignition "ON"

＆

Engine "OFF".

3.

Select the "Actuation Test" mode on the scantool.

4.

Inspect opearating status of inlet valve with Actuation Test.

Specification : It’s normal if operating sound is heard.

Fig 1) Test Condition : Ignition "ON" & Engine "OFF"
          Ex) Actuation Test on Front left valve(in)

Fig1

EJBF504L

5.

Does a inlet valve operate normally?

YES

▶

Fault is intermittent caused by inoperative valve or was repaired and HECU memory was not cleared. Go to the

pplicable troubleshooting procedure.

NO

▶

Go to "W/Harness Inspection" procedure.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -161

TERMINAL AND CONNECTOR INSPECTION

EE3CAC26

1.

Many malfunctions in the electrical system are caused by poor harness(es) and terminals. Faults can also be caused
by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶

Repair as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶

Substitute with a known-good HECU and check for proper operation. If problem is corrected, replace HECU and

then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E05FDCDF

Refer to DTC C1101.

BR -162

BRAKE SYSTEM

DTC C2312 FL OUTLET VALVE MALFUNCTION
DTC C2320 FR OUTLET VALVE MALFUNCTION
DTC C2328 RL OUTLET VALVE MALFUNCTION
DTC C2336 RR OUTLET VALVE MALFUNCTION

COMPONENT LOCATION

E17CE012

Refer to DTC C1235.

GENERAL DESCRIPTION

E765168C

Refer to DTC C2308.

DTC DESCRIPTION

EB63DB57

Refer to DTC C2308.

DTC DETECTING CONDITION

EF1E4919

Refer to DTC C2308.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -163

MONITOR ACTUATION TEST

EF9ABF10

1.

Connect scantool to Data Link Connector(DLC)

2.

Ignition "ON"

＆

Engine "OFF".

3.

Select the "Actuation Test" mode on the scantool.

4.

Inspect opearating status of outlet valve with Actuation Test.

Specification : It’s normal if operating sound is heard.

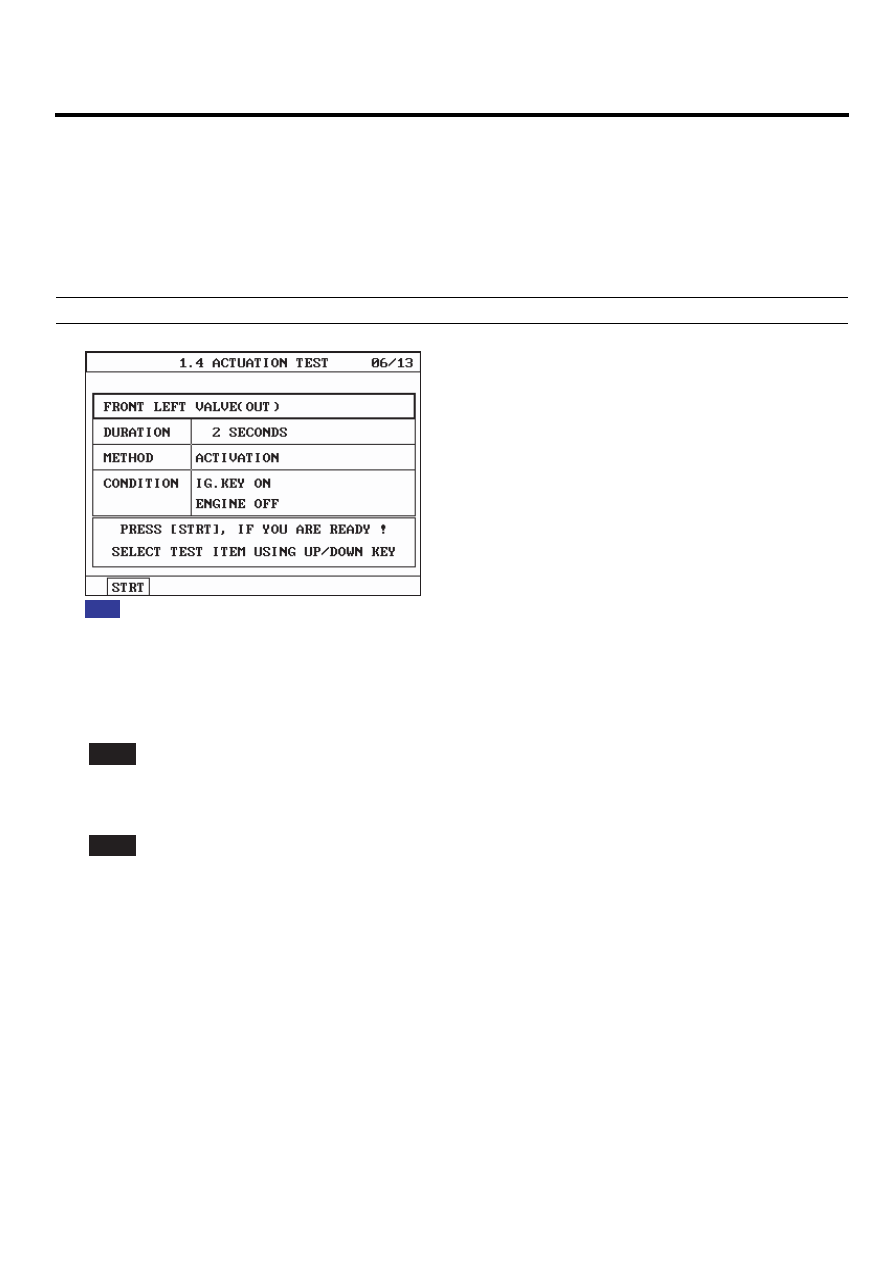

Fig 1)  Test Condition : Ignition "ON" & Engine "OFF"
           Ex) Actuation Test on Front left valve(out)

Fig1

SCMBR6572L

5.

Does a inlet valve operate normally?

YES

▶

Fault is intermittent caused by inoperative valve or was repaired and HECU memory was not cleared. Go to the

pplicable troubleshooting procedure.

NO

▶

Go to "Component Inspection" procedure.

TERMINAL AND CONNECTOR INSPECTION

E3277A22

Refer to DTC C2308.

VERIFICATION OF VEHICLE REPAIR

EF041650

Refer to DTC C1101.
