BR -128

BRAKE SYSTEM

MONITOR SCANTOOL DATA

E70AF2E4

1.

Connect scantool to Data Link Connector(DLC).

2.

Ignition "ON"

＆

Engine "ON"

3.

Press the brake pedal.

4.

Monitor the "BRAKE SWITCH" parameter on the scantool.

Specification : Lateral G sensor : ± 0 G, YAW rate Sensor : ± 0 deg/s

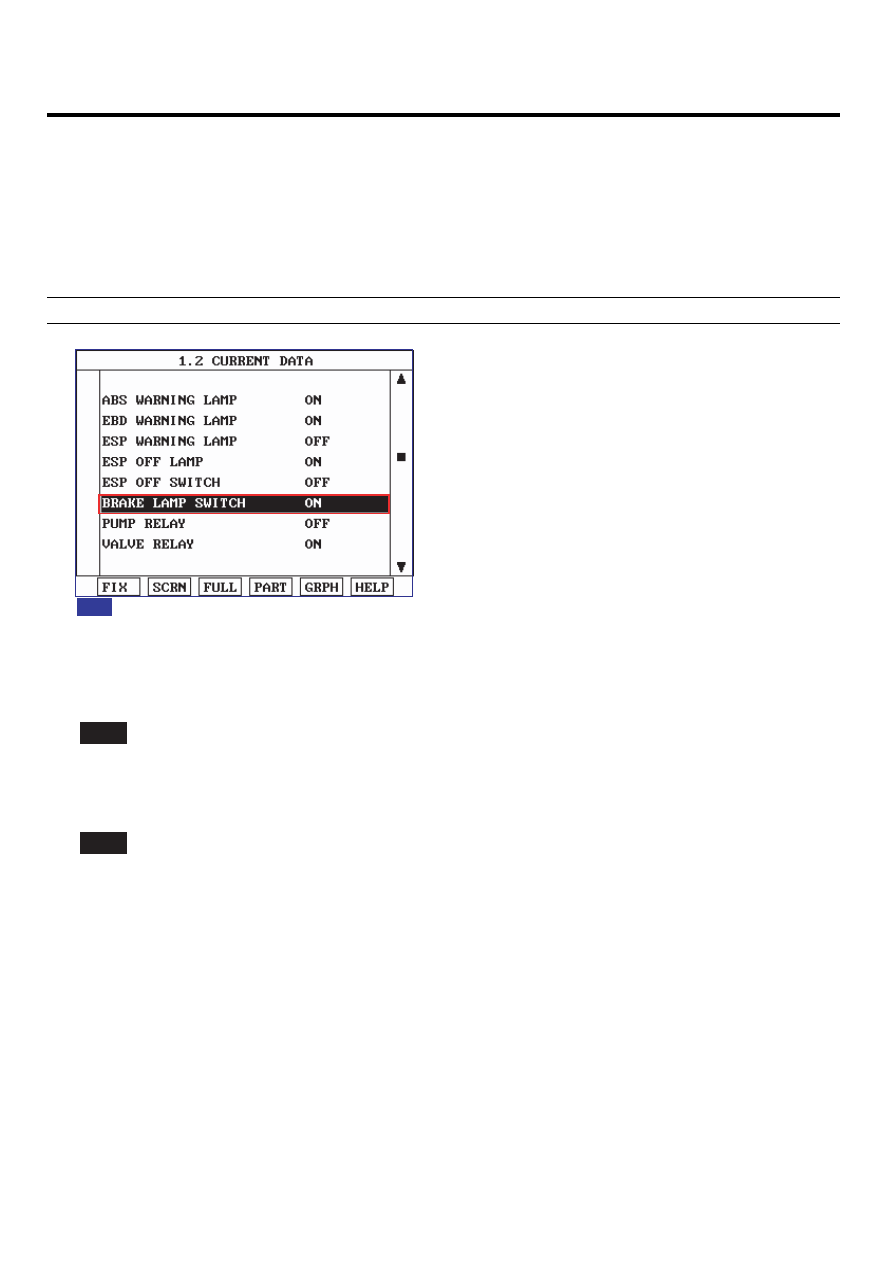

Fig 1)  Test Condition : Ignition "ON" & Engine "OFF" Normal data (There are difference in displayed Normal data

Fig1

SCMBR6559L

5.

Whenever brake pedal is pushed down, is the brake switch’s scantool data changed ON/OFF?

YES

▶

Fault is intermittent caused by poor connection in Yaw Rate

＆

Lateral G sensor harness and/or HECU’s connector

or was repaired and HECU memory was not cleared. Thoroughly check connectors for looseness, poor connection,
bending, corrosion, contamination.

NO

▶

Go to "W/Harness Inspection" procedure.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -129

TERMINAL

＆

CONNECTOR INSPECTION

E65E3A3D

1.

Many malfunctions in the electrical system are caused by poor harness(es) and terminals. Faults can also be caused
by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶

Repair as necessary and then go to "Verification Of Vehicle Repair" procedure.

NO

▶

Go to "Signal Circuit Inspection (brake pedal isn’t depressed)" procedure.

SIGNAL CIRCUIT INSPECTION (BRAKE PEDAL ISN’T DEPRESSED)

E023A6AB

1.

Ignition "ON" & Engine "OFF".

2.

Don’t press the brake pedal.

3.

Measure voltage between the terminal "30" of the HECU harness connector and chassis ground.

Specification : Brake Light Switch - Approx. 0V

V

<C281>

30. Brake light switch

1

5 6

8 9 10 11 12 13 14 15 16

18

20 21

26 27 28 29 30 31 32 33

35

37 38

2

3

4

*

*

*

* * * *

* * *

* *

*

*

*

*

*

SCMBR6589L

4.

Is the measured voltage within specifications?

YES

▶

Go to "Signal Circuit Inspection (brake pedal is depressed)" procedure.

NO

▶

Check for open or blown 20A STOP, 7.5A SNSR fuse referring to "Circuit Diagram". Check for open or short to

battery between the battery terminal(+) and the terminal "30" of the HECU harness connector. Repair as necessary
and then go to "Verification Of Vehicle Repair" procedure.

▶

If OK, Go to "Component Inspection" Precedure.

BR -130

BRAKE SYSTEM

SIGNAL CIRCUIT INSPECTION (BRAKE PEDAL IS DEPRESSED)

1.

Ignition "ON" & Engine "OFF".

2.

Press the brake pedal.

3.

Measure voltage between the terminal "30" of the HECU harness connector and chassis ground.

Specification : Brake Light Switch - Approx. B+

V

<C281>

30. Brake light switch

1

5 6

8 9 10 11 12 13 14 15 16

18

20 21

26 27 28 29 30 31 32 33

35

37 38

2

3

4

*

*

*

* * * *

* * *

* *

*

*

*

*

*

SCMBR6590L

4.

Is the measured voltage within specifications?

YES

▶

Fault is intermittent caused by open or short harness in brake light switch, faulty brake light switch or was repaired

and HECU memory was not cleared. Go to "Verification Of Vehicle Repair" procedure.

NO

▶

Check for open or short to ground between the battery terminal(+) and the terminal "30" of the HECU harness

connector. Repair as necessary and then go to "Verification Of Vehicle Repair" procedure.

▶

If OK, Go to "Component Inspection" Precedure.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -131

COMPONENT INSPECTION

E679EB3B

1.

Ignition "OFF".

2.

Disconnect brake switch connector.

3.

Measure resistance between the terminal "1", "2" of the brake switch.

Resistance between the terminal "1,2" of the brake switch -

∞Ω

(when the plunger is pushed

down), 0

Ω

(when the plunger isn’t pushed down).

1. brake light switch signal
2. brake light switch power supply

<M254>

Ω

1

2

3

4

SCMBR6562L

4.

Is the measured voltage within specifications?

YES

▶

Fault is intermittent caused by open or short harness in brake light switch, faulty brake light switch or was repaired

and HECU memory was not cleared. Go to "Verification Of Vehicle Repair" procedure.

NO

▶

Substitute with a known-good brake lamp switch and check for proper operation. If problem is corrected, replace

brake light switch and then go to "Verification Of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E4C6A9D0

Refer to DTC C1101.
