BR -88

BRAKE SYSTEM

Item

Detecting Condition

Possible cause

Monitoring

Period

• Continuous ( If vehicle speed

＞

12 m/s)

- but this monitoring is disabled in the following event
1)

Aquaplaning.

2)

Interference.

3)

Supply voltage below 7.6 or above 18 Volts

Case2

Enable

Conditions

• No wheel speed signals within 10 ms to 20 ms

at a vehicle speed

＞

12 m/s (43.2 km/h ).

- If the dynamic sensor monitor responses,
the failures will be stored into failure memory
immediately after a waiting period of 60 ms.
- If occurs low voltage active sensors during
the waiting period of 60 ms no failure is
stored in the EEPROM.

Monitoring

Period

• Main Monitoring

The main monitor needs additional information of
the ESP-sensors and is active for a velocity

＞

20 km/h and no under voltage is detected.

• Backup Monitoring

- Continuous

Case3

Enable

Conditions

• Main Monitoring

1)

If the maximum difference of wheel speeds
related to maximum wheel speed exceeds 5 %.

2)

Detection filter time :
- The above conditions apply for 20 s for 1
inoperative wheel speed sensor.
- The above conditions apply for 40 s for 2
inoperative wheel speed sensor.

• Backup Monitoring

1)

If the deviation between the fastest and
the slowest wheel is below 6 % related
to the fastest wheel when the velocity
is higher than 50 km/h.

2)

When the velocity is below 50 km/h, if the
deviation is an absolute value of 3 km/h.

3)

Detection filter time : normally 20 s
- In case of a detected curve, the threshold is
increased with an additional value of 4 km/h.

Monitoring

Period

• Continuous

Case4

Enable

Conditions

• The pulse width of wheel speed sensor is below 2

ms when vehicle speed is

＞

0 km/h and

＜

20 km/h.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -89

Item

Detecting Condition

Possible cause

Monitoring

Period

• Continuous

Case 5

Enable

Conditions

• Vehicle

＜

100 Km/h

- Difference of two wheel speeds at FL to
RL/RR to RR

＞

1.7 m/s (6 km/h).

- Difference of two wheel speeds at FL to
FR/RL to RR

＞

1.7 m/s + 1.1 m/s.

- Difference of two wheel speeds at FL to
RR/FR to RL

＞

1.7 m/s + 2.2 m/s.

※

If at least one wheel is at 1.4 m/s or lower, a

wheel speed difference of adjoining wheels up to
3.3 m/s(or 3.3 m/s + 1.1 m/s) is permitted.

• Vehicle

＞

100 Km/h

- Difference of two wheel speeds at FL to
RL/RR to RR

＞

(6%

×

Vref).

- Difference of two wheel speeds at FL to FR/RL
to RR

＞

(6%

×

Vref + 1.1 m/s).

- Difference of two wheel speeds at FL to RR/FR
to RL

＞

(6%

×

Vref + 2.2 m/s).

• Detection filter time

- Response and detection filter time depend
on the amount of the speed difference and
additional conditions as shown below.
1)

18s - if fault threshold is exceeding

＞

1.7 m/s resp.6%

2)

9s - if fault threshold is exceeding

＞

3.3 m/s resp. 12%

3)

If any wheel shows strong deceleration the
fault detection filter time is not shorter than 18s.

4)

If spinning wheel is detected the fault detection
filter time is not shorter than 72s.

• Fault allocation

If the exact fault location can be determined
the wheel specific fault will be set. This is the
case if at the time of detection the faulty wheel
speed is at or below 1.4 m/s.
Otherwise a general wheel speed sensor
generic fauly is set.

Fail Safe

Refer to DTC C1200.

BR -90

BRAKE SYSTEM

MONITOR SCANTOOL DATA

E311F0BA

1.

Engine "ON".

2.

Connect scantool to Data Link Connector(DLC).

3.

Start and drive vehicle in gear and maintain vehicle speed at or above 50 km/h(31 mph)

4.

Monitor the "Wheel Speed Sensor" parameter on the Scantool.

Specification : Compare with another parameters related to wheel speed sensor. If it is the
same as another parameters, it is in normal condition.

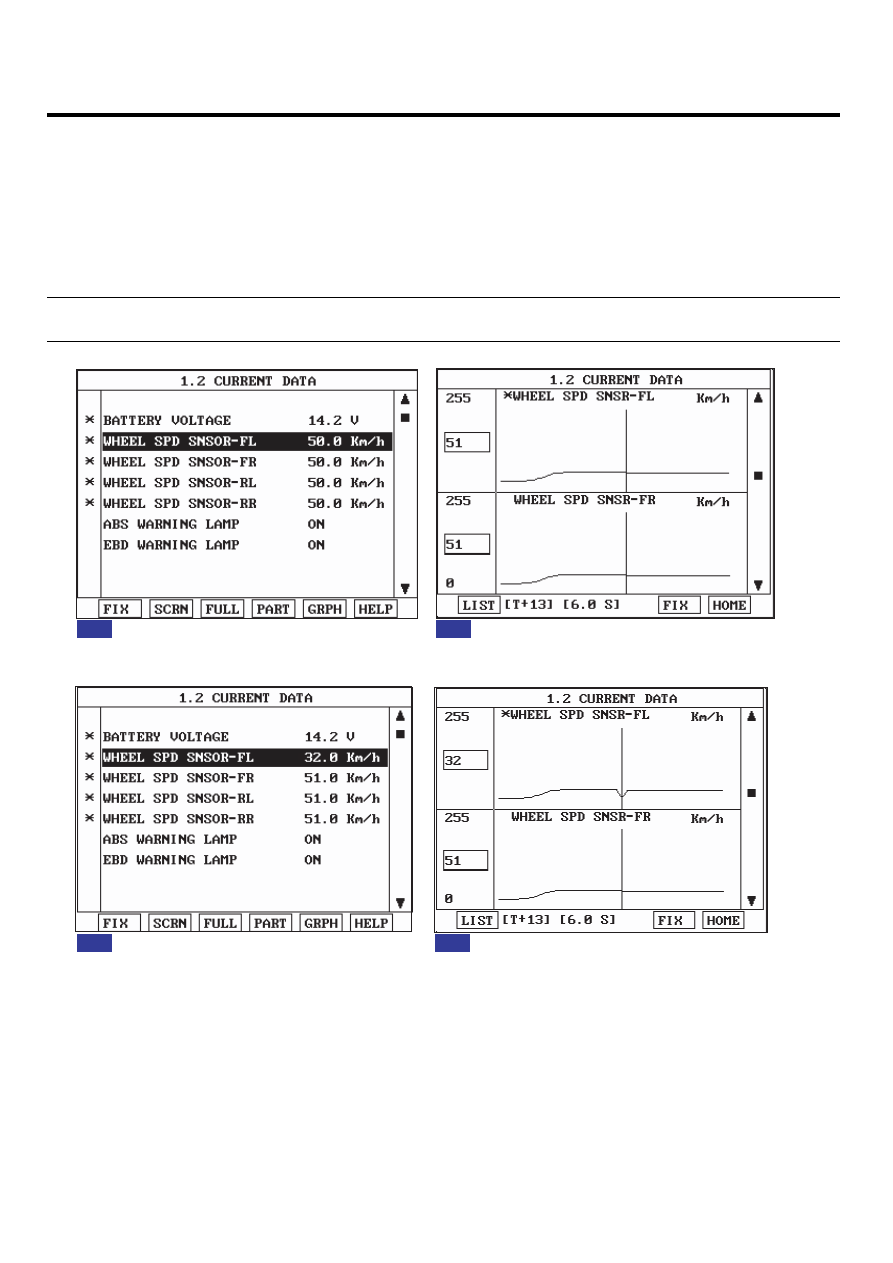

Fig1

Fig2

SCMBR6543L

Fig 1) Test Condition : Drive vehicle at a speed of 50 km/h or more. (31 mph or more) Normal Data

Fig 2) Test Condition : Drive vehicle at a speed of 51 km/h or more. (31 mph or more) Normal Graph

Fig 3) Test Condition : Drive vehicle at a speed of 51 km/h or more. (31 mph or more) Abnormal Data

Fig 4) Test Condition : Drive vehicle at a speed of 51 km/h or more. (31 mph or more) Abnormal Graph

Fig3

Fig4

SCMBR6544L

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -91

5.

Is parameter displayed within specifications?

YES

▶

Fault is intermittent caused by poor connection in wheel speed sensor harness (FL), Thoroughly check connectors

for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage. Repair as necessary
and then go to "Verification Of Vehicle Repair" procedure.

NO

▶

Go to "Component Inspection" Procedure.

COMPONENT INSPECTION

ECF760AA

Refer to DTC C1201.

VERIFICATION OF VEHICLE REPAIR

E5C12FB8

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes (DTCs)" mode

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Detecting Condition in General Information.(Start and drive vehicle in gear and main-
tain vehicle speed at or above 50 km/h (31 mph))

4.

Are any DTCs present ?

YES

▶

Go to the applicable troubleshooting procedure.

NO

▶

System performing to specification at this time.
