Hyundai Santa Fe (2006 year). Manual - part 227





BR -80

BRAKE SYSTEM

TERMINAL

＆

CONNECTOR INSPECTION

E3D7980A

1.

Many malfunctions in the electrical system are caused by poor harness(es) and terminals. Faults can also be caused
by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶

Repair as necessary and then go to "Verification Of Vehicle Repair" procedure.

NO

▶

Go to "Power Circuit Inspection" procedure.

POWER SUPPLY CIRCUIT INSPECTION

E08856A2

1.

Ignition "ON".

2.

Measure voltage between terminal (1) of the wheel speed sensor harness connector and chassis ground.

Specification : Approx. B+

V

1. Wheel speed sensor(+)
2. Wheel speed sensor(-)

<E02>

2

1

SCMBR6539L

3.

Is the measured voltage within specifications?

YES

▶

Go to "Signal Circuit Inspection" procedure.

NO

▶

Check for open or short to GND in wheel speed sensor harness(FL) between terminal "1" of the wheel speed

sensor(FL) harness connector and terminal of the HECU harness connector. Repair as necessary and then go to
"Verification Of Vehicle Repair" procedure.

▶

If OK, Substitute with a known-good HECU and check for proper operation. If problem is corrected, replace HECU

and then go to "Verification Of Vehicle Repair" procedure.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -81

HECU harness connector (Power supply)

DTC

LOCATION

ABS

ESP

DTC C1200

Front Left

16

26

DTC C1203

Front Right

9

9

DTC C1206

Rear Left

6

6

DTC C1209

Rear Right

8

8

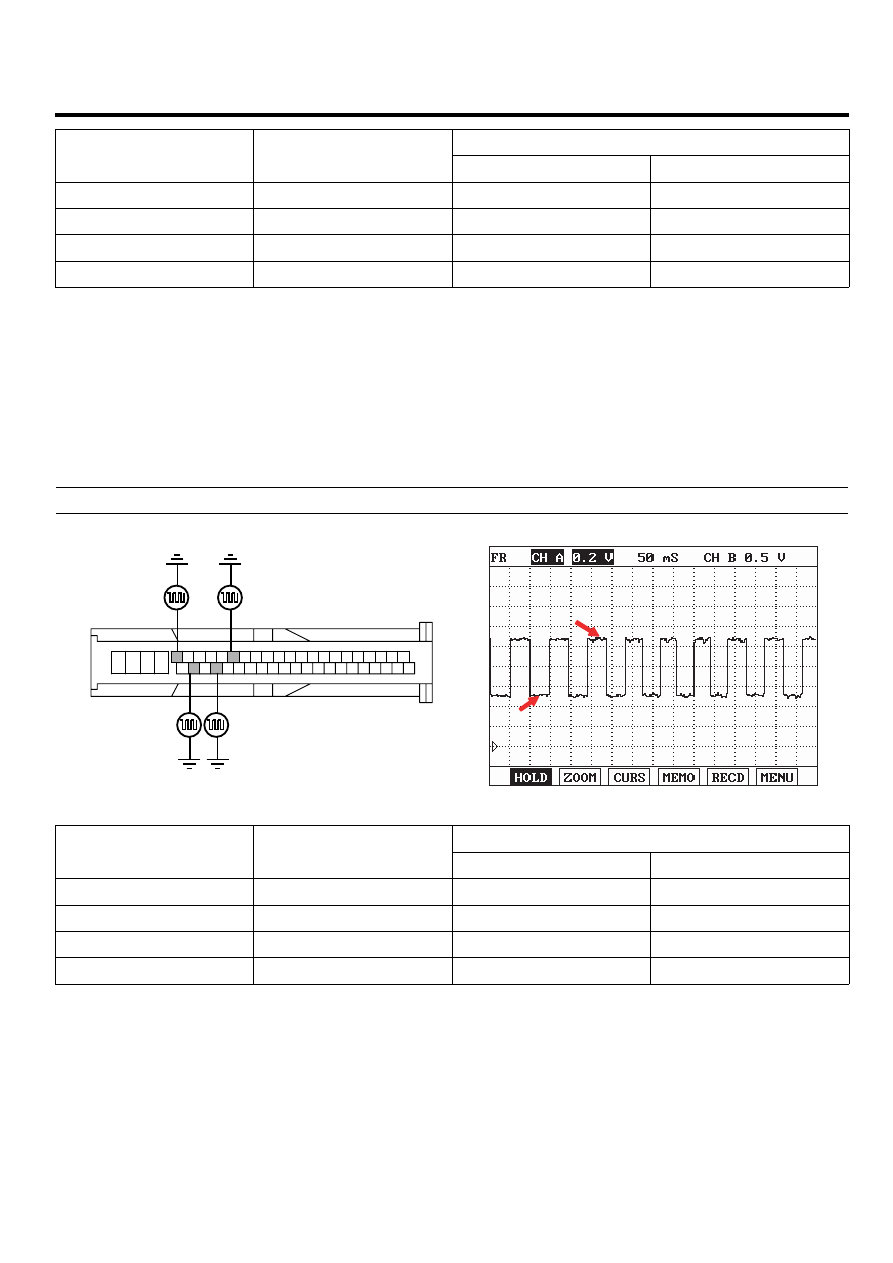

SIGNAL CIRCUIT INSPECTION

E7F06691

1.

Lift the vehicle.

2.

Ignition "ON".

3.

Turn the wheel with hand.

4.

Measure waveform between terminal of the HECU harness connector and chassis ground.

Specification : Approx. High : 1.05 V , Low : 0.525 V

<E66>

1

5 6

8 9 10 11 12 13 14 15 16

18

20 21

26 27 28 29 30 31 32 33

35

37 38

2

3

4

*

*

*

* * * *

* * *

* *

*

*

*

*

*

Approx .  0 .5 2 5 V

Approx .  1 .0 5 V

SCMBR6540L

HECU harness connector (Signal)

DTC

LOCATION

ABS

ESP

DTC C1200

Front Left

5

5

DTC C1203

Front Right

10

10

DTC C1206

Rear Left

17

27

DTC C1209

Rear Right

19

29

BR -82

BRAKE SYSTEM

5.

Is the measured waveform within specifications?

YES

▶

Substitute with a known-good HECU and check for proper operation. If problem is corrected, replace HECU and

then go to "Verification Of Vehicle Repair" procedure.

NO

▶

Check for open or short to GND in wheel speed sensor harness(FL) between terminal "2" of the wheel speed

sensor(FL) harness connector and terminal "5" of the HECU harness connector. Repair as necessary and then go
to "Verification Of Vehicle Repair" procedure.

▶

If OK, Go to "Component Inspection" procedure.

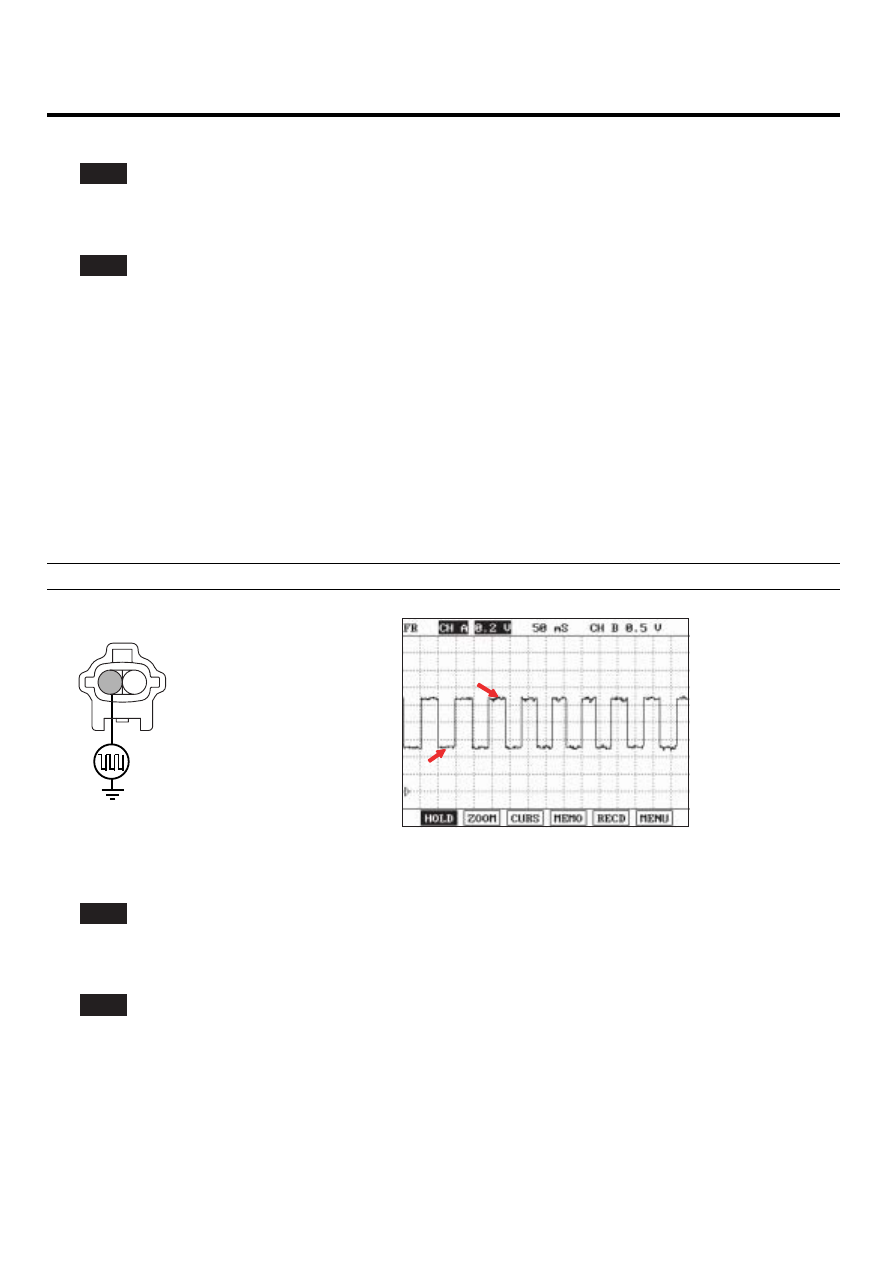

COMPONENT INSPECTION

E07F1542

1.

Lift the vehicle.

2.

Ignition "ON".

3.

Turn the wheel with hand.

4.

Measure waveform between terminal "1" of the wheel speed sensor harness connector and chassis ground.

Specification : Approx. High : 1.05 V , Low : 0.525 V

1. Wheel speed sensor (FL-)

<E02>

2

1

Approx .  0 .5 2 5 V

Approx .  1 .0 5 V

SCMBR6541L

5.

Is the measured waveform within specifications?

YES

▶

Fault is intermittent caused by poor connection in wheel speed sensor harness (FL). Go to "Verification Of Vehicle

Repair" procedure.

NO

▶

Substitute with a known-good Wheel speed sensor and check for proper operation. If problem is corrected, replace

Wheel speed sensor and then go to "Verification Of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EECDC592

Refer to DTC C1101.

ABS (ANTI-LOCK BRAKE SYSTEM)

BR -83

DTC C1201 FL WHEEL SENSOR-RANGE/PERFORMANCE
DTC C1204 FR WHEEL SENSOR-RANGE/PERFORMANCE
DTC C1207 RL WHEEL SENSOR-RANGE/PERFORMANCE
DTC C1210 RR WHEEL SENSOR-RANGE/PERFORMANCE

COMPONENT LOCATION

E9711C81

Refer to DTC C1200.

GENERAL DESCRIPTION

E511D3E6

Refer to DTC C1200.

DTC DESCRIPTION

EEC18A75

The ABS ECU monitors the wheel speed sensor signal continuously. This code is set when an abnormal signal due to air
gap problem or an abnormal speed change ratio are detected at the vehicle speed between 10 km/h to 80 km/h. Warning
lamp is turned OFF unless additional faults are detected when the IG KEY is turned ON again, and wheel speed is more
than 12 Km/h.

DTC DETECTING CONDITION

E11689A9

Item

Detecting Condition

Possible cause

DTC Strategy

• Signal monitoring

Monitoring

Period

• The monitoring is active from 10 km/h to

80 km/h and if no ABS-control is active at a
front wheel and a rear wheel.

Case1

Enable

Conditions

• Every time, if a gap in the wheel speed sensor

signal occurs cyclically with one wheel rotation,
a fault counter is increased by one. If the fault
counter exceeds its limit of 6, a wheel specific
fault is stored in the EEPROM.

Monitoring

Period

• Continuous

Case2

Enable

Conditions

• If following interference and signal disturbance

is detected, a failure is set after 10 s.
non-plausible high frequency received.
non-plausible high wheel acceleration.
non-plausible high wheel jurk.
non-plausible delta T and edges at low speed.

Fail Safe

Refer to DTC C1200.

• Improper installation of wheel

speed sensor

• Abnormal Rotor and wheel

bearing

• Inoperative Wheel speed

sensor

• Inoperative HECU
