REAR WIPER／WASHER

BE -185

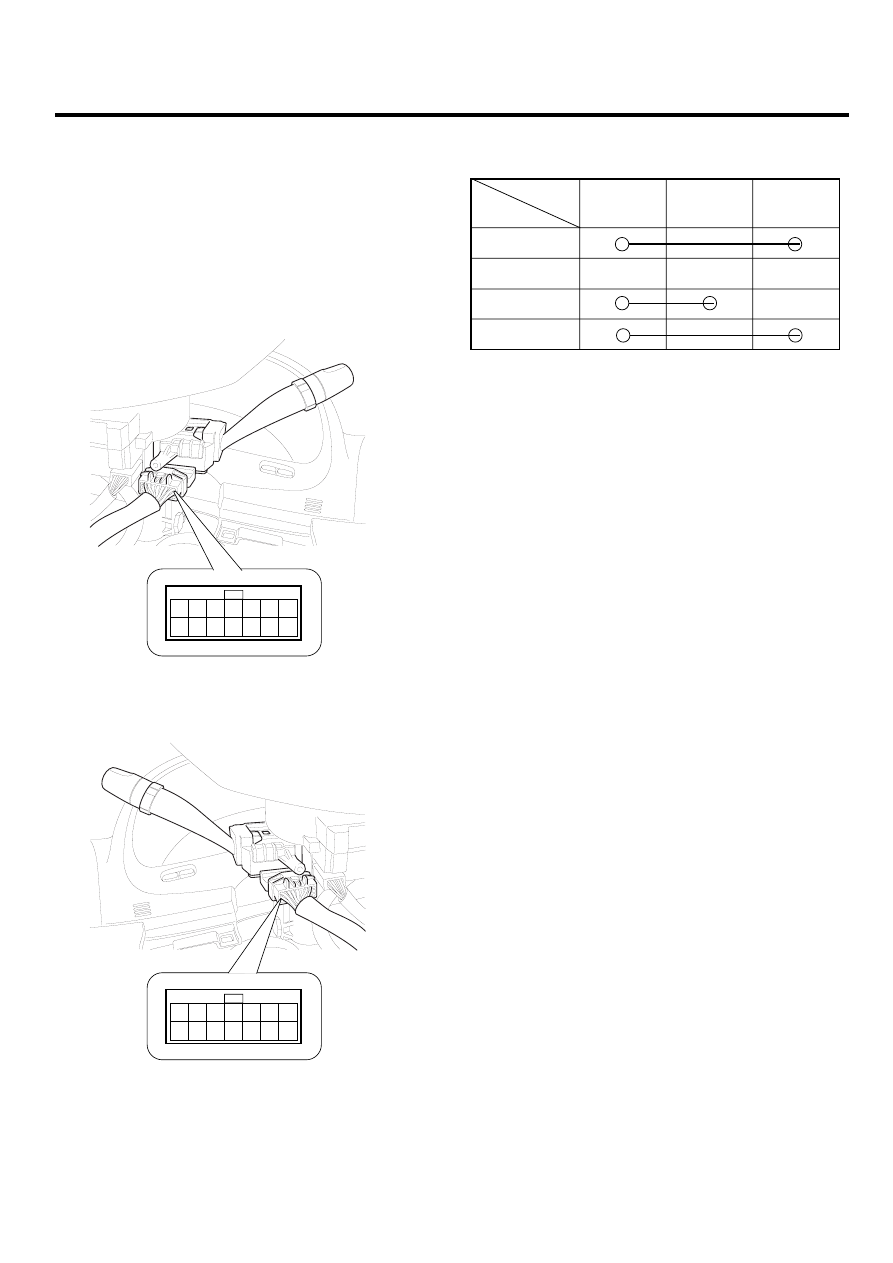

REAR WASHER SWITCH

INSPECTION

E5C9EED0

1.

With the rear wiper ＆ washer switch in each position,
make sure that continuity exists between the terminals
below. If continuity is not as specified, replace the
multifunction switch.

[LHD]

1

2

3

4

5

6

7

 8  9 10 11 12 13 14

SCMBE6367D

[RHD]

1

2

3

4

5

6

7

 8  9 10 11 12 13 14

SCMBE6367R

REAR WIPER & WASHER SWITCH

9(13)

11(11)

12(10)

Rear washer

OFF

ON

Rear washer

Terminal

Position

(    ) : RHD

SCMBE6054L

BE -186

BODY ELECTRICAL SYSTEM

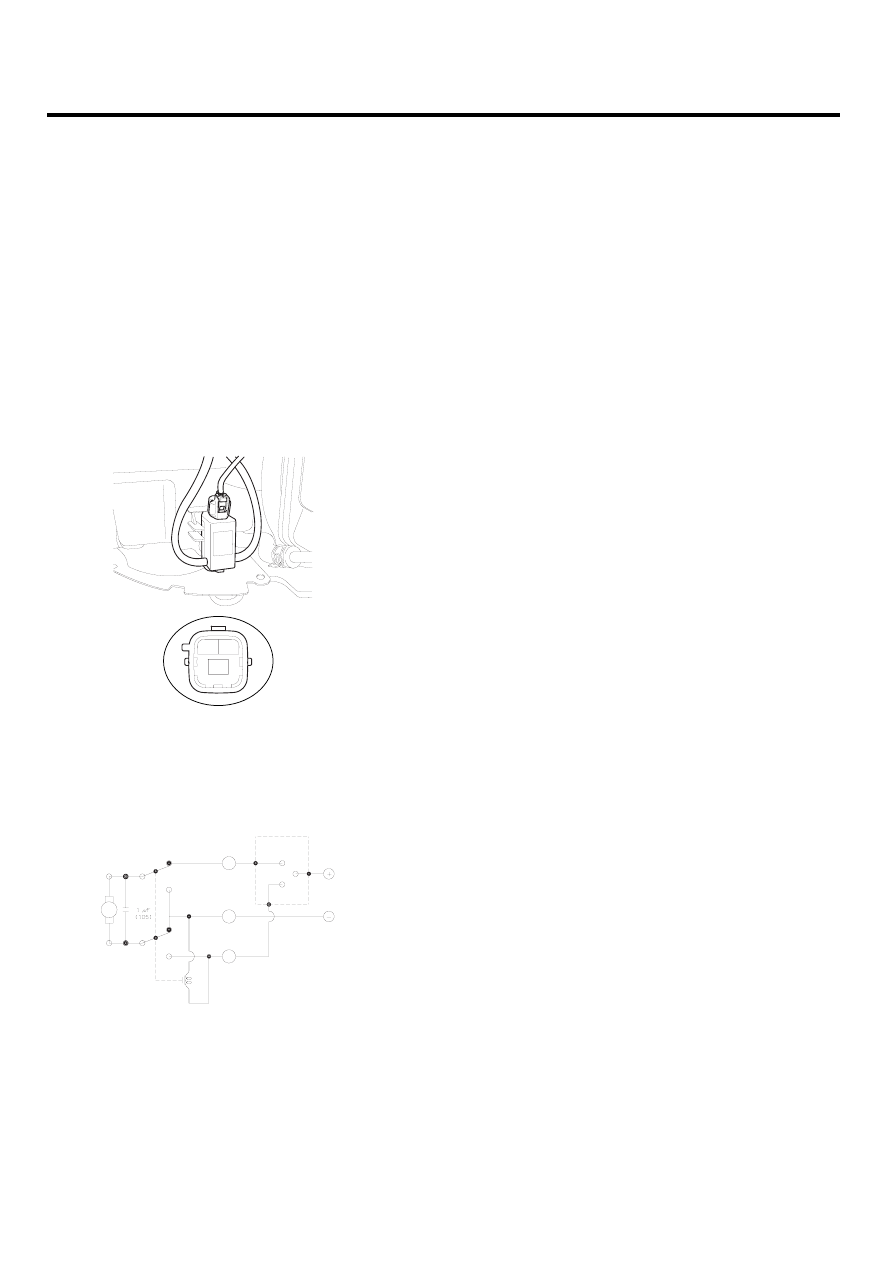

REAR WASHER MOTOR

INSPECTION

EA10033D

1.

With the washer motor connected to the reservoir
tank, fill the reservoir tank with water.

2.

Remove the front bumper cover. (Refer to the Body
group- Front bumper)

3.

Connect positive (+) and negative (-) battery cables to
terminals 3 and 1 respectively to see that the washer
motor runs and water is pumped.

4.

Check that the motor operates normally.
Replace the motor if it operates abnormally.

1.  Windshield washer (+)
2.  Ground
3.  Rear washer (+)

1

2

3

[Front & Rear washer]

SCMBE6368L

<Windshield & Rear washer motor>

Washer switch

Front

Rear

2

3

M

M2

M1

1

SCMBE6369L

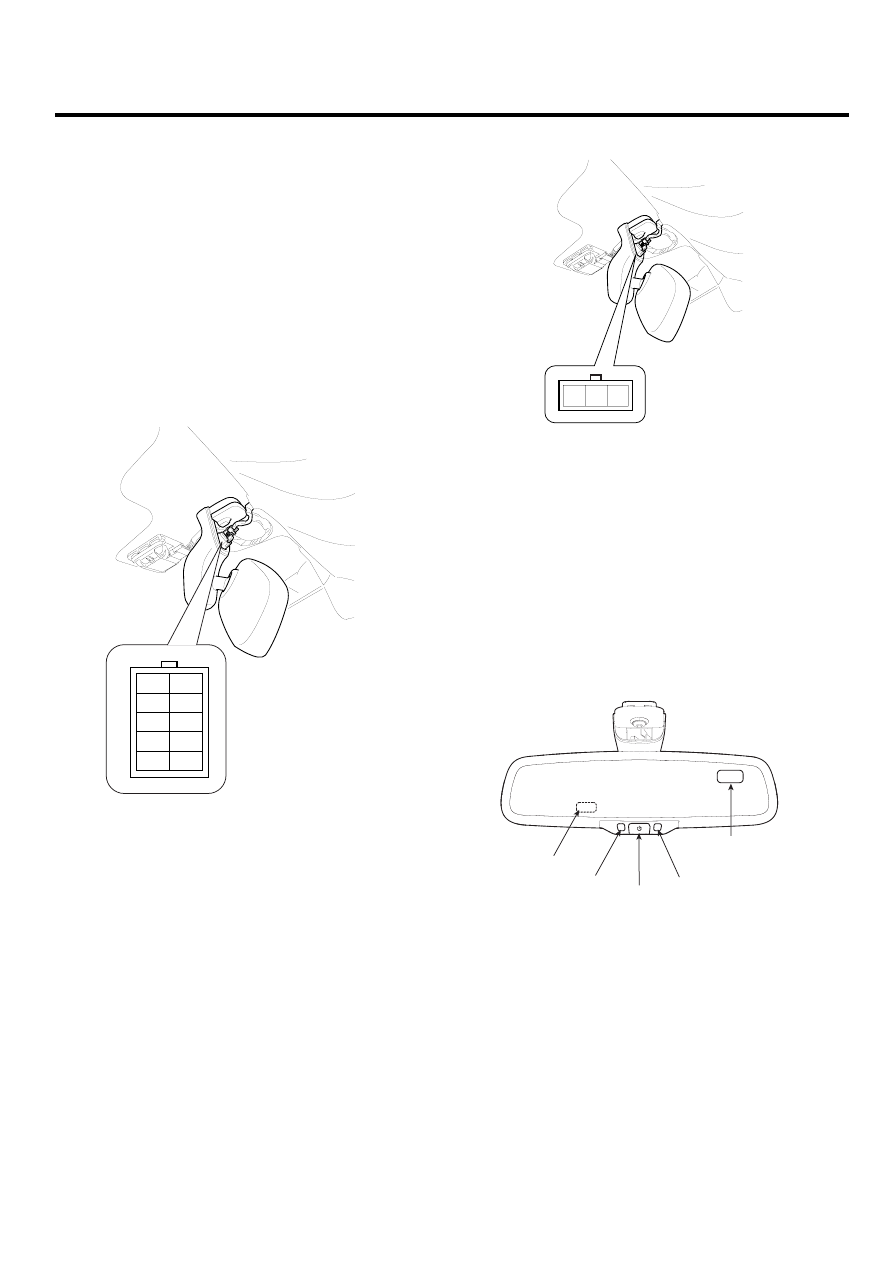

ELECTRO CHROMIC INSIDE REAR VIEW MIRROR

BE -187

ELECTRO CHROMIC INSIDE
REAR VIEW MIRROR

DESCRIPTION

E1A4FF0E

The ECM (Electro Chromic inside rear view Mirror) is for
dimming the reflecting light from a vehicle behind at night,
in order the user not to be dazzled by the light. The front
looking sensor detects brightness of the surroundings,
while the rearward looking sensor the strength of the
reflecting light so that adjusts the reflexibility of the mirror
in the range of 10~70%. But, when the reverse gear is
engaged, it stops functioning.

  1. Ground
  6. IGN (12V)
10. Reverse gear signal

1
3
5
7
9

2
4
6
8

10

ETQE280J

1. IGN (12V)
2. Reverse gear signal
3. Ground

1

2

3

SCMBE6370L

1.

The front looking sensor sees if the brightness of the
surroundings is low enough for the mirror to operate
its function.

2.

The rearward looking sensor detects glaring of the
reflecting light from a vehicle behind.

3.

The ECM is darkened to the level as determined by
the rearward looking sensor. When the glaring is no
longer detected, the mirror stops functioning.

5

1

2

3

4

1. Status Indicator LED
2. Buttom
3. Rear indicator

4. Rear light sensor
5. Front light sensor

SCMBE6371L

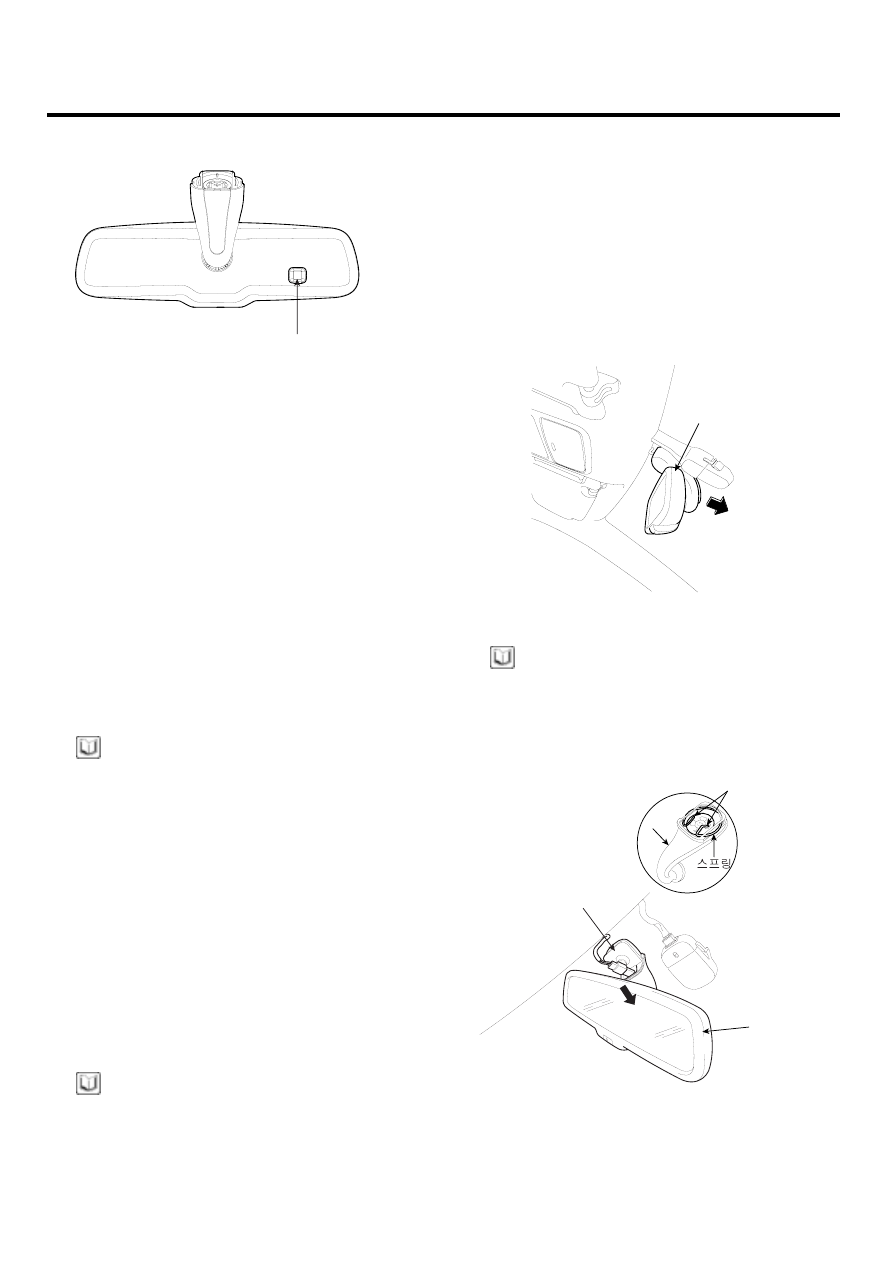

BE -188

BODY ELECTRICAL SYSTEM

Front light sensor

ETBF410C

AUTOMATIC-DIMMING FUNCTION

EF840FF2

To protect your vision during nighttime driving, your mirror
will automatically dim upon detecting glare from the vehi-
cles traveling behind you. The auto-dimming function can
be controlled by the Dimming ON/OFF Button :

1.

Pressing and holding the Feature Control button for
more than 3 but less than 6 seconds turns the auto-
dimming function OFF which is indicated by the green
Status Indicator LED turning off.

2.

Pressing and holding the Feature Control button again
for more than 3 but less than 6 seconds turns the
auto-dimming function ON which is indicated by the
green Status Indicator LED turning on.

NOTE

The mirror defaults to the "ON" position each time the
vehicle is started.

INSPECTION

EEF84EDF

Check it by the procedure below to see if the function of
the ECM is normal.

1.

Turn the ignition key to the "ON" position.

2.

Cover the front looking sensor to stop functioning.

3.

Head a light to the rearward looking sensor.

4.

The ECM should be darkened as soon as the rear-
ward looking sensor detects the light.

NOTE

If this test is performed in daytime, the ECM may be
darkened as soon as the front looking sensor is cov-
ered.

5.

When the reverse gear is engaged, the ECM should
not be darkened.
When heading lights to both the front looking and rear-
ward looking sensors, the ECM should not be dark-
ened.

REPLACEMENT

EF3DC08D

1.

Push the inside rear view mirror base down to remove
the inside rear view mirror assembly (A) after remov-
ing the mirror wire cover.

A

SCMBE6373D

NOTE

Mirror it adheres closely in the mirror base (A) and it
separates while removing the mirror (B).
Make sure the spring mounting bracket (C) of the mir-
ror not to be damaged.

B

B

C

A

SCMBE6375D

2.

Installation is the reverse of removal.
