FUSES AND RELAYS

BE -113

INSPECTION

ED3ADA2E

FUSE

1.

Be sure there is no play in the fuse holders, and that
the fuses are held securely.

2.

Are the fuse capacities for each circuit correct?

3.

Are there any blown fuses?
If a fuse is to be replaced, be sure to use a new fuse
of the same capacity. Always determine why the fuse
blew first and completely eliminate the problem before
installing a new fuse.

BE -114

BODY ELECTRICAL SYSTEM

ICM (INTEGRATED CIRCUIT
MODULE) RELAY BOX

DESCRIPTION

EDD82CCE

The ICM is united with many kinds of relays and installed
below the body control module.
relay box (Assist compartment).

B

A

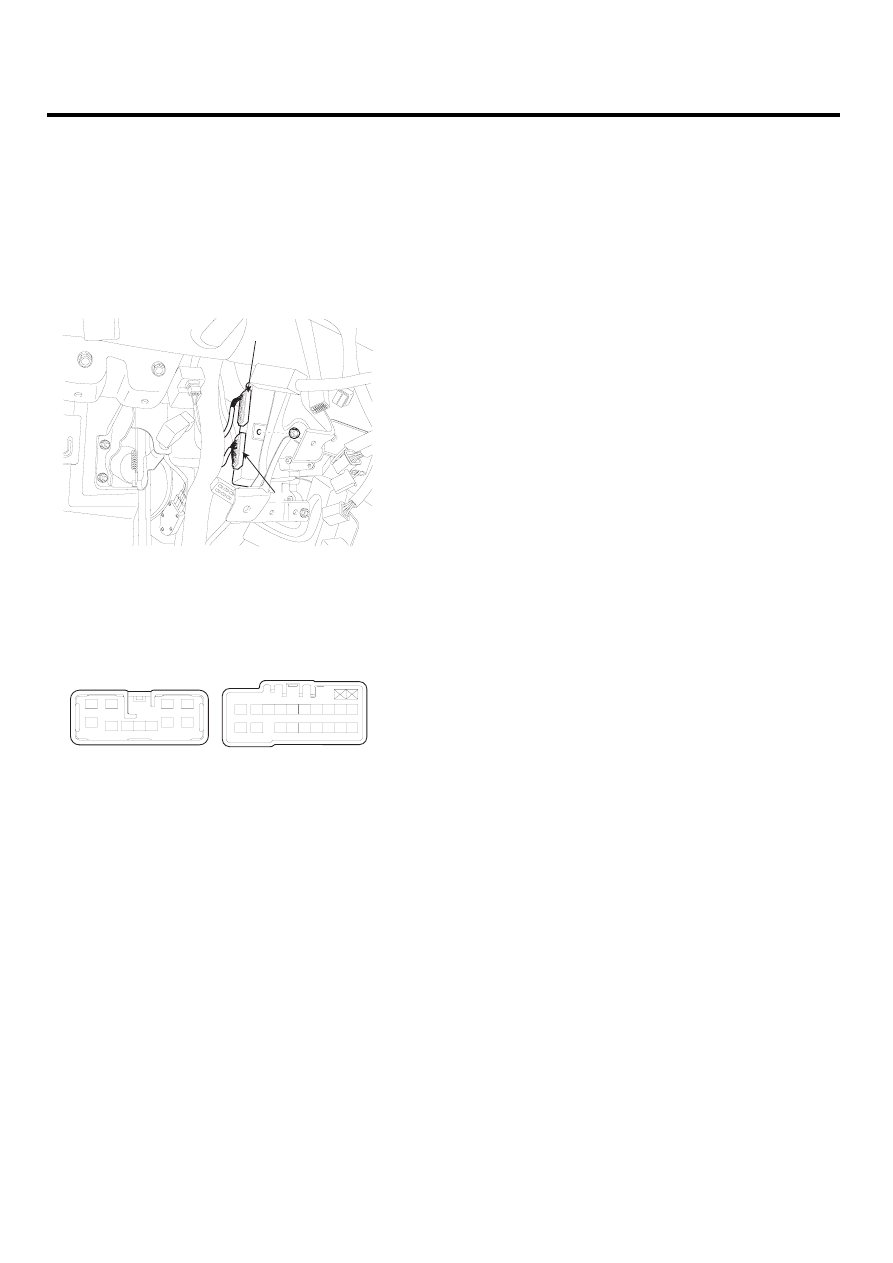

SCMBE6212D

1

5

6

7 8 9

2

3

10

11

4

1

2 3 4 5 6 7 8 9 10

13

11 12

14 15 16 17 18 19

[A]

[B]

SCMBE6213L

INSPECTION

E04C6F4C

REAR AIRCONDITION

Check for continuity between the terminals.

1.

There should be continuity between the No.2 and
No.3 terminals when power and ground are con-
nected to the No.1 and No.11 in the ICM-B.

2.

There should be no continuity between the No.2 and
No.3 terminals when power is disconnected.

ADJUST PEDAL

Check for continuity between the terminals.

1.

There should be no continuity between the No.12 and
No.13 terminals when power and ground are con-
nected to the No.12 and No.15 in the ICM-B.

2.

There should be continuity between the No.12 and
No.13 terminals when power is disconnected.

DEAD LOCK

Check for continuity between the terminals.

1.

There should be continuity between the No.9 and
No.10 terminals when power and ground are con-
nected to the No.18 and No.19 in the ICM-B.

2.

There should be no continuity between the No.11 and
No.10 terminals when power is disconnected.

DRL

Check for continuity between the terminals.

1.

There should be continuity between the No.8 and
No.9 terminals when power and ground are con-
nected to the No.4 and No.11 terminals in the ICM-A.

2.

There should be no continuity between the No.8 and
No.9 terminals when power is disconnected.

REAR FOG LAMP

Check for continuity between the terminals.

1.

There should be continuity between the No.6 and
No.7 terminals when power and ground are con-
nected to the No.3 and No.10 terminals in the ICM-A.

2.

There should be no continuity between the No.6 and
No.7 terminals when power is disconnected.

INDICATORS AND GAUGES

BE -115

INDICATORS AND GAUGES

COMPONENT LOCATION

E09EAE88

1*

3

2*

7*

8

9

10

6

5

4

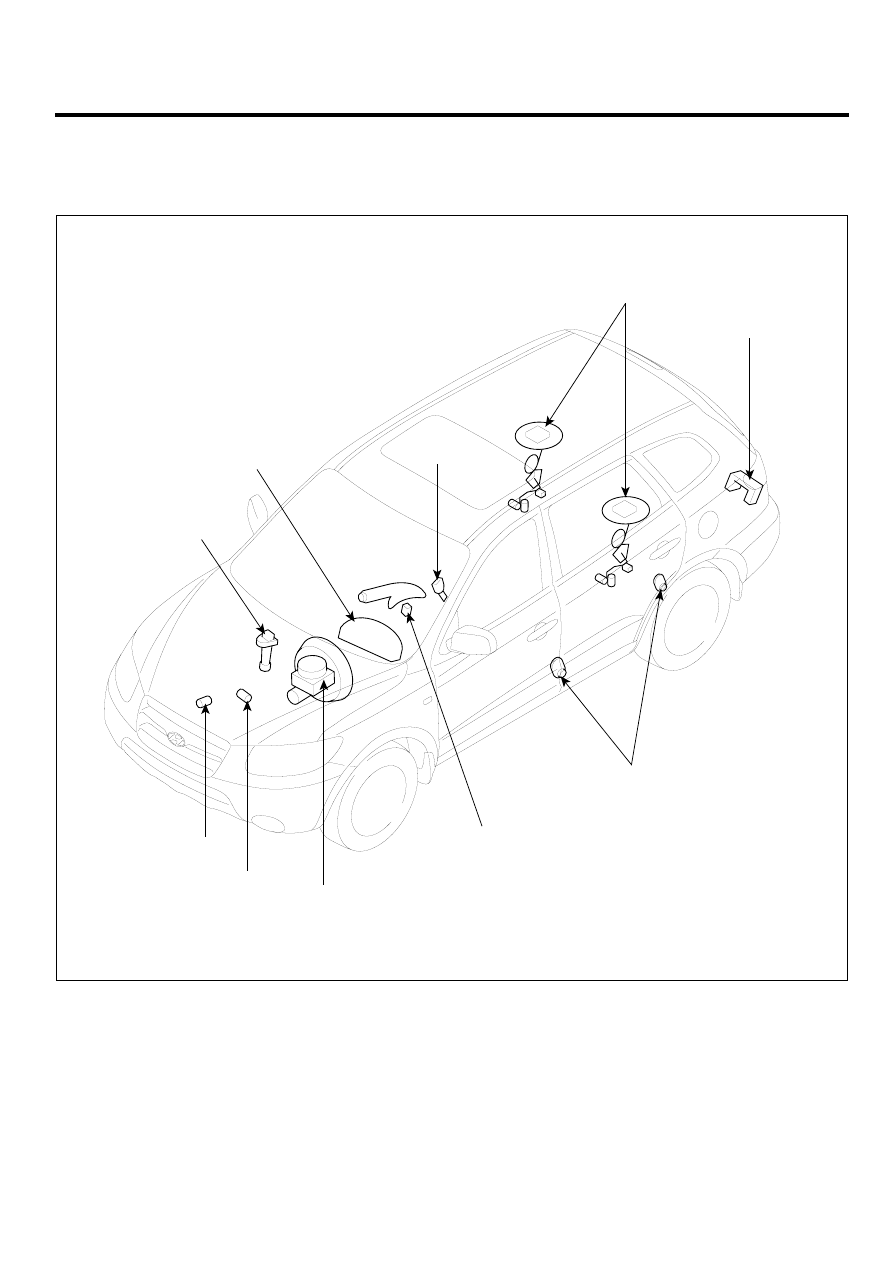

1.  Cluster assembly
2.  Seat belt switch
3.  Vehicle speed sensor
4.  Engine coolant temperature sender
5.  Oil pressure switch

  6.  Brake fluid level warning switch
  7.  Parking brake switch
  8.  Door switch
  9.  Fuel gauge sender
10.  Tailgate switch

The parts with asterisk(*) :
This illustration shows the LHD type.
RHD type is symmetrical.

SCMBE6220L

BE -116

BODY ELECTRICAL SYSTEM

TROUBLESHOOTING

E78F78F1

Symptom

Possible cause

Remedy

Cluster fuse (10A) blown

Check for short and replace fuse

Speedometer faulty

Check speedometer

Vehicle speed sensor faulty

Check vehicle speed sensor

Speedometer does not operate

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Tachometer faulty

Check tachometer

Tachometer does not operate

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Fuel gauge faulty

Check gauge

Fuel sender faulty

Check fuel sender

Fuel gauge does not operate

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Bulb burned out

Replace bulb

Fuel sender faulty

Check fuel sender

Low fuel warning lamp does
not light up

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Water temperature gauge faulty

Check gauge

Water temperature sender faulty

Check sender

Water temperature gauge does
not operate

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Bulb burned out

Replace bulb

Oil pressure switch faulty

Check switch

Oil pressure warning lamp does
not light up

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Bulb burned out

Replace bulb

Brake fluid level warning switch faulty

Check switch

Parking brake switch faulty

Check switch

Parking brake warning lamp
does not light up

Wiring or ground faulty

Repair if necessary

Memory fuse (15A) blown

Check for short and replace fuse

Bulb burned out

Replace bulb

Door switch faulty

Check switch

Open door warning lamp and trunk
lid warning lamp do not light up

Wiring or ground faulty

Repair if necessary

Cluster fuse (10A) blown

Check for short and replace fuse

Bulb burned out

Replace bulb

Seat belt switch faulty

Check switch

Seat belt warning lamp does
not light up

Wiring or ground faulty

Repair if necessary
