ETACS (ELECTRONIC TIME AND ALARM CONTROL SYSTEM)

BE -85

2)

DEAD LOCK SPECIFICATION (EUROPE)

LOCK RLY

DEAD LOCK RLY

UNLOCK RLY

B+

D3

D13

D2

T/G

FL

FR

RL

RR

FLD FRD RLD RRD

SCMBE6909L

CONDI-

TION

UNLOCK

RELAY

Dr

UNLOCK

/ DEAD

LOCK

RELAY

LOCK

RELAY

CENTRAL

LOCK

OFF

OFF

ON

CENTRAL

UNLOCK

ON

ON

OFF

DEAD

LOCK

OFF

ON

OFF

DEAD

UNLOCK

ON

OFF

ON

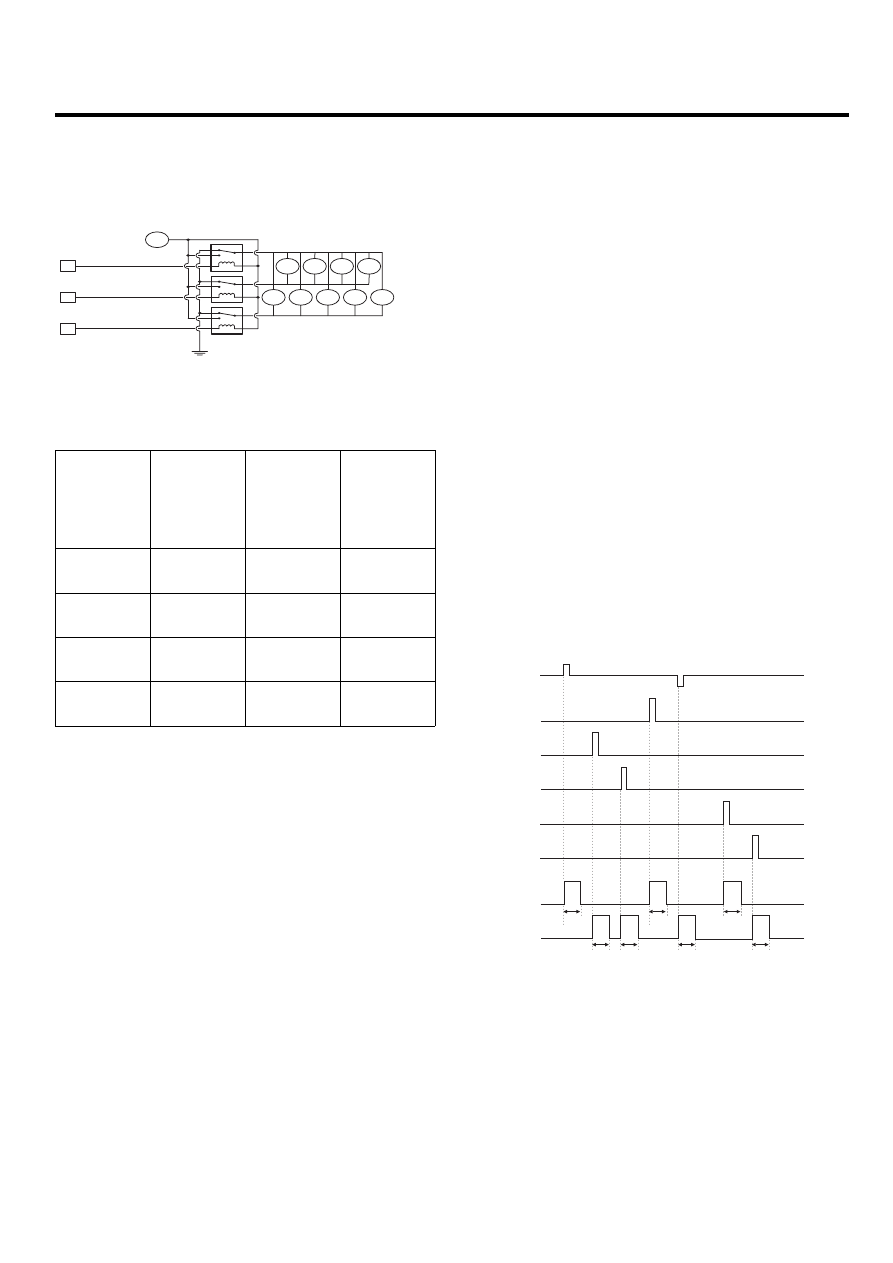

19. CENTRAL DOOR LOCK/UNLOCK

1)

If the driver’s door, the assist’ door, T/GATE, the
DOOR KEY LOCK SW are On, all DOOR Lock
output shall be ON for T1.But, in case of KEY IN
and IGN1 SW ON, output shall be inhibited.

2)

If the driver’s door, the assist’ door, the DOOR
KEY UNLOCK SW are On, all DOOR UNLOCK
output shall be ON for T1.

3)

When the TX (Transmitter) LOCK signal is re-
ceived, all DOOR LOCK output shall be ON for
T1.

4)

When the TX UNLOCK signal is received, all
DOOR UNLOCK output shall be ON for T1.

5)

If the DR LOCK SW(P/WDW) is locked , all
DOOR LOCK output shall be ON for T1.

6)

If the DR UNLOCK SW(P/WDW) is unlocked, all
DOOR UNLOCK output shall be ON for T1.But, in
ARM state, the operation by POWER WINDOW
UNLOCK Sw shall be inhibited.

7)

The LOCK/UNLOCK by the SAFETY KNOB is
non-interlocking. (Mechanical operation)

8)

When connected to the BATTERY, there shall be
no malfunction.(there shall be no malfunction in
the KEY IN position)

9)

Don’t

receive

the

input

with

less

than

60msec(KEY LOCK/UNLOCK SW).

10) During output, if there are the output request, the

current output shall be OFF immediately, and af-
ter 100ms delay, and then, perform the reverse
direction output. But, if there are the output re-
quest during 100ms delay, perform the output for
the last output request occurred.

11) In case of the Lock output and Unlock output con-

dition are occurred at the same tine, perform the
lock output and disregard the unlock output.

12) In case of all DOOR UNLOCK(UNLOCK) SW is

LOCK(UNLOCK) state, the LOCK(UNLOCK) re-
quest does not output.

T1

T1

T1

T1

T1

T1

T1

DRIVER
or T/GATE
KEY LOCK
SW

DRIVER KEY
UNLOCK SW

ASSIST KEY
UNLOCK SW

DRIVER
LOCK SW
(P/WDW)

LOCK
RELAY

UNLOCK
RELAY

LOCK

UNLOCK

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

TX
(transmitter)

DRIVER
UNLOCK SW
(P/WDW)

SCMBE6178L

T1 : 0.5 ± 0.1 sec.

BE -86

BODY ELECTRICAL SYSTEM

20. IGN KEY REMINDER

1)

If the Vehicle speed is over 3Km/h, then this func-
tion doesn’t act on.

2)

If KEY IN SW is IN and the driver’s door is opened
and the driver’s DOOR UNLOCK SW is locked,
then after 0.5 seconds, the unlock signal shall be
output to all doors for 1s.

3)

If KEY IN SW is IN and the assist’s door is opened
and the assist’s DOOR UNLOCK SW is locked,
then after 0.5 seconds and output DEAD UN-
LOCK for 0.5s. And then, the unlock signal shall
be output to all doors for 1s.(only DEAD LOCK
specification)

4)

If it is in state of that KEY IN SW is IN and assist’s
DOOR is opened and assist’s DOOR UNLOCK
SW is locked, and after 0.5s, and then perform
the ALL DOOR UNLOCK output for 1 second.
(Except for DEAD LOCK spec)

5)

If it is in state of that KEY IN SW is IN and as-
sist’s DOOR is opened and assist’s DOOR UN-
LOCK SW is locked, and after 0.5s, and then out-
put the DEAD UNLOCK for 0.5s, and then after
200msec, and then ALL DOOR UNLOCK signal
output is ON for 1second. (only DEAD LOCK
specification)

6)

When (2), (3) items are met at the same time,
after 0.5 seconds, the unlock signal shall be out-
put to all doors for 1 second in conformity with (4)
item.

7)

When (3), (5) items are met at the same time,
after 0.5 seconds and output DEAD UNLOCK for
0.5 seconds, and then after 200 msec, and then,
all door unlock signal shall be output for 1 second
in conformity with (5) item. (Only DEAD LOCK
specification)

8)

Although the unlock signal is output for 1 s by the
(2), (3) items, if the lock state is maintained, the
unlock signal shall be output at maximum three
times (except for 1s output).

(1s cycle: 0.5s

ON/OFF, except for DEAD LOCK specification)

9)

Even if the unlock is output for 1s by (3), (5)
items, if the lock state is maintained, and after
output the dead unlock for 0.5 seconds, and af-
ter 200msec, and then perform the ALL DOOR
UNLOCK output maximum 3 times.(1s cycle : as
0.5s ON/OFF, DEAD LOCK specification)

10) After perform (8), (9) items, in case of LOCK state

is maintained, and in case of DOOR CLOSE, and
then attempt the ALL DOOR UNLOCK one time.

11) In the KEY IN SW IN state, if the driver’s door is

closed within 0.5 seconds as soon as the driver’s
DOOR UNLOCK SW is turned to the LOCK from
the UNLOCK, the unlock signal shall be output to
all doors for 1 s one time.

12) In the KEY IN SW IN state, if the driver’s door is

closed within 0.5 seconds as soon as the driver’s
DOOR UNLOCK SW is turned to the LOCK from
the UNLOCK, and after output DEAD UNLOCK
for 0.5 s and 20 msec, and then, the unlock signal
output shall be ON to all doors for 1 s one time.

13) In the KEY IN SW IN state, if the assist’s door is

closed within 0.5 seconds as soon as the assist’s
DOOR UNLOCK SW is turned to the LOCK from
the UNLOCK, the unlock signal shall be output
to all doors for 1 s one time. (Except for DEAD
LOCK SPEC)

14) In the KEY IN SW IN state, if the assist’s door is

closed within 0.5 seconds as soon as the assist’s
DOOR UNLOCK SW is turned to the LOCK from
the UNLOCK and after output DEAD UNLOCK
for 0.5 s and 20 msec, and then, the unlock signal
output shall be ON to all doors for 1 s one time.
(Only DEAD LOCK spec)

15) In the KEY IN SW IN state, if the driver’s DOOR

UNLOCK SW is turned to the LOCK from the UN-
LOCK within 0.5 seconds as soon as the driver’s
door is turned to the closed state from the opened
state, then the Unlock signal shall be output to all
doors for 1 second one time.(DEAD LOCK)

16) In the KEY IN SW IN state, if the driver’ s DOOR

UNLOCK SW is turned to the LOCK from the UN-
LOCK within 0.5 seconds as soon as the driver’s
door is turned to the closed state from the opened
state, then the signal output of the ALL DOOR
UNLOCK shall be ON for 1 second after out-
putting the DEAD UNLOCK for 0.5 seconds and
200msec. (only DEAD LOCK specification)

17) In the KEY IN SW IN state, if the assist’s DOOR

UNLOCK SW is turned to the LOCK from the
UNLOCK within 0.5 seconds as soon as the as-
sist’ s door is turned to the closed state from the
opened state, then the Unlock signal shall be out-
put to all doors for 1 second one time. (Except for
DEAD LOCK spec)

ETACS (ELECTRONIC TIME AND ALARM CONTROL SYSTEM)

BE -87

18) In the KEY IN SW IN state, if the assist’ s DOOR

UNLOCK SW is turned to the LOCK from the
UNLOCK within 0.5 seconds as soon as the as-
sist’ s door is turned to the closed state from the
opened state, then the signal output of the ALL
DOOR UNLOCK shall be ON for 1 second after
outputting the DEAD UNLOCK for 0.5 seconds
and 200msec. (only DEAD LOCK specification)

19) In the KEY IN state, after the DRIVER DOOR

or ASSIST DOOR are opened, if the doors are
locked by the P/W LOCK SW, the unlock signal
shall be output to all doors.

20) To determine whether the RETRY signal is out-

put or not performs at the beginning time of the
RETRY output. (After 1.5 seconds from the first
UNLOCK output)

21) Even if the condition is not maintained for 0.5s af-

ter the UNLOCK condition is satisfied, the unlock
signal shall be output. But, after the condition is
satisfied as the result that the DOOR LOCK SW
is turned to the LOCK from the UNLOCK, if the
KEY IN SW is OFF at the passage time of 0.5s,
the unlock signal shall not be output.

ON

OFF

ON

OFF

ON

OFF

T1

T1

T1

KEY IN
SW

DRIVER
DOOR SW

ASSIST
DOOR SW

DRIVER
DOOR
UNLOCK
SW

ASSIST
DOOR
UNLOCK
SW

CENTRAL
UNLOCK

T2

T2

T2

T2

T3

T4

IN

OUT

OPEN
CLOSE

OPEN
CLOSE

T4

SCMBE6179L

T1, T3 : 0.5 ± 0.1 sec, T2 : 1 ± 0.1 sec,
T4 : 0.5 sec Max.

21. CRASH DOOR UNLOCK

1)

In the IGN SW ON state, whenever the AIR BAG
signal is received, the unlock signal shall be out-
put always.

2)

During the unlock output, even if the IGN SW is
turned to the OFF from the ON, the unlock output
is maintained for the remained time.

3)

If the air bag signal is received first and then, the
IGN SW is turned to the ON from the OFF, the
unlock signal shall not be output.

4)

After the UNLOCK output, if the DRIVER or AS-
SIST, REAR DOOR LOCK SW are turned to the
LOCK from the UNLOCK, the unlock signal shall
be output for T3.

5)

The AUTO DOOR LOCK function is not per-
formed in the CRASH UNLOCK condition.

6)

The CENTRAL DOOR LOCK function is not per-
formed during the CRASH UNLOCK output or
after it. But, after the IGN is OFF, if the crash
unlock function is reset, the CENTRAL DOOR
LOCK function is normally performed.

7)

The CRASH DOOR UNLOCK function is prior
to the LOCK/UNLOCK control by the other func-
tions.

8)

The LOCK/UNLOCK requirement by the other
functions is disregarded during the CRASH
DOOR UNLOCK output or after it. But, if the
IGN1 SW is OFF and IGN2 SW is OFF, the
LOCK/UNLOCK control by the other functions
shall be performed.

T1

T1

T1

T1

T2

T2

T3

T3

AIR BAG
SIQNAL

UNLOCK
OUTPUT

HIGH

LOW

IGN SW(*1)

ON

OFF

ON

OFF

SCMBE6187L

T1 : 0.2 sec, T2 : 40 msec,
T3 : 5 ± 0.5 sec.
*1 ON : IGN1 ON or IGN2 ON
OFF : IGN1 OFF and IGN2 OFF

BE -88

BODY ELECTRICAL SYSTEM

22. AUTO DOOR LOCK

1)

The function of the AUTO DOOR LOCK shall be
operated in case of the AUTO DOOR LOCK is
active only.

2)

In case of the vehicle speed set in the state of that
IGN1 SW is ON than the standard is maintained
for 2~3 seconds, perform the LOCK output. But,
if the all DOOR is LOCK state, or all DOOR is
FAIL, do not perform the LOCK output.

3)

After the lock output of the (1) item, if any one of
all doors is unlocked, the lock signal shall be out-
put at maxim three times. (1s cycle) But, during
the 3-output operating, if the door state is turned
to the LOCK from the UNLOCK, disregard it.

4)

After the 3-output operating, if a door is Unlocked,
the door equivalent for the UNLOCK state shall
be treated as FAIL.

5)

After the door treated as Fail is turned to the
LOCK from the UNLOCK, and then if the door
is unlocked, the lock signal shall be output once.

6)

After the LOCK output of (2) item, if the locked
door is unlocked, the lock signal shall be output
once.

7)

But, after the LOCK output, even if the unlock
state is maintained, the lock signal shall be output
to the door (the unlock state) once.

8)

When the IGN SW is OFF, the door treated as
Fail performs the CLEAR function.

9)

The AUTO DOOR LOCK function is not per-
formed in the CRASH UNLOCK condition.

ON

OFF

ON

OFF

ON

OFF

ON

OFF

T1

T1

T2

T2

T2

T2

T2

T2

40(3) km/h
OVER

DOOR
UNLOCK
SW

LOCK
RELAY

IGN1SW

* 1 ON (UNLOCK): DRIVER or ASSIST or REAR DOOR UNLOCK SW = UNLOCK
    OFF (LOCK): DRIVER and ASSIST and REAR DOOR UNLOCK SW = LOCK

SCMBE6188L

T1 : 2.5 ± 0.5 sec, T2 : 0.5 ± 0.1 sec.

23. DEAD LOCK (EUROPE OPTION)

1)

In case of the execution condition of the ALL
DOOR LOCK is met by KEY LOCK, TX(Trans-
mitter) LOCK, AUTO LOCK TIMER1, AUTO
LOCK TIMER2 in driver’s seat/assist’s seat, and
then after outputting the all door lock for 0.5
seconds, and then after checking the state (after
200msec), and then, DEAD LOCK signal output
shall be ON for 0.52 seconds.

2)

In case of the execution condition of the ALL
DOOR LOCK is met by central door LOCK SW
of P/WDW SW, and then after outputting the ALL
DOOR LOCK, and then do not perform the DEAD
LOCK. (No Safety/KNOB)

3)

In case of the execution condition of the ALL
DOOR UNLOCK is met by KEY or TX in driver’s
seat/assist’s seat, and then after outputting
the DEAD UNLOCK for 0.5 seconds, and then
200msec, and then ALL DOOR UNLOCK signal
output shall be ON for 0.5 seconds.

4)

In case of the execution condition of the ALL
DOOR UNLOCK is met by central door UNLOCK
SW of P/WDW SW, perform ALL DOOR UN-
LOC only, and do not perform DEAD UNLOCK.
But, in DEAD LOCK state, do not perform ALL
DOOR UNLOCK by central door UNLOCK SW
of P/WDW SW.

5)

DEAD LOCK/UNLOCK shall be performed re-
gardless of DR OPEN/CLOSE.

6)

During the ALL DOOR LOCK/UNLOCK output by
KEY or TX, and in case of the ’ALL DOOR LOCK/
UNLOCK’ command, end the current output im-
mediately, and after 200msec, and then output it
by a new input condition.

7)

During DEAD LOCK output after ALL DOOR
LOCK by KEY or TX, in case of entering ’ALL
DOOR UNLOCK’ command, end the current
output immediately, and after 200msec, and
then output it by a new input condition. Also,
During ALL DOOR UNLOCK output after DEAD
UNLCOCK by KEY or TX, in case of entering
’ALL DOOR LOCK’ command, end the current
output immediately, and after 200msec, and then
output it by a new input condition.
