ETACS (ELECTRONIC TIME AND ALARM CONTROL SYSTEM)

BE -81

CONDITION 7

State

Description

Initial Condition

ROOM LAMP ON for 20min ＆ IGN1 OFF

Transition Condition

IGN1 ON

Operating

-

Entry into the ROOM LAMP ON state

-

ROOM LAMP ON.

CONDITION 8

State

Description

Initial Condition

ROOM LAMP ON for 20min ＆ IGN1 OFF

Transition Condition

4DOOR AND T/GATE CLOSE

Operating

-

Entry into the ROOM LAMP ON state for 30s.

-

ROOM LAMP ON for 30 ± 3 seconds.

CONDITION 9

State

Description

Initial Condition

ROOM LAMP ON for 20min ＆ IGN1=OFF

Transition Condition

4DOOR AND T/GATE CLOSE ＆ When All doors are locked, or After 20 minutes

Operating

-

Entry into the ROOM LAMP DECAYING state

-

The ROOM LAMP is decayed for 2 ± 0.2 seconds and then, shall be OFF.

DOOR

OPEN

CLOSE

IGN 1

ON

OFF

ROOM
LAMP

ON

OFF

T1

All DOOR

LOCK
SW

LOCK

UNLOCK

T2

T3

T1

T1

T1

SCMBE6906L

T1 : 20 ± 1 min, T2 : 30 ± 3 sec,
T3 : 100 ms.

BE -82

BODY ELECTRICAL SYSTEM

CONDITION 10

State

Description

Initial Condition

ROOM LAMP DECAYING ＆ IGN1 OFF

Transition Condition

In the state that all doors are closed, 4DOOR or T/GATE OPEN over 0.1 seconds

Operating

-

Entry into the ROOM LAMP ON state for 20min

-

ROOM LAMP ON for 20 ± 1minutes.

CONDITION 11

State

Description

Initial Condition

ROOM LAMP DECAYING ＆ IGN1 OFF ＆ 4DOOR AND T/GATE CLOSE

Transition Condition

In case of UNLOCK by the TX

Operating

-

Entry into the ROOM LAMP ON state for 30s

-

ROOM LAMP ON for 30 ± 3 seconds.

CONDITION 12

State

Description

Initial Condition

ROOM LAMP DECAYING

Transition Condition

After completing the decaying

Operating

-

Entry into the ROOM LAMP OFF state

-

ROOM LAMP OFF.

CONDITION 13

State

Description

Initial Condition

ROOM LAMP DECAYING

Transition Condition

IGN1 ON and OPEN 4 DOOR or T/GATE for 0.1 seconds

Operating

-

Entry into the ROOM LAMP ON state

-

ROOM LAMP ON.

DOOR

OPEN

CLOSE

IGN 1

ON

OFF

ROOM
LAMP

ON

OFF

UNLOCK

ON

OFF

T2

T3

T1

T2

T2

SCMBE6907L

T1 : 20 ± 1 min, T2 : 30 ± 3 sec,
T3 : 100 ms

ETACS (ELECTRONIC TIME AND ALARM CONTROL SYSTEM)

BE -83

CONDITION 14

State

Description

Initial Condition

ROOM LAMP ON ＆ IGN1 ON ＆ 4DOOR or T/GATE OPEN

Transition Condition

4DOOR AND T/GATE CLOSE

Operating

-

Entry into the ROOM LAMP DECAYING state

-

The ROOM LAMP is decayed for 2 ± 0.2 seconds and then, shall be OFF.

CONDITION 15

State

Description

Initial Condition

ROOM LAMP ON ＆ IGN1 ON ＆ 4DOOR or T/GATE OPEN

Transition Condition

IGN1 OFF

Operating

-

Entry into the ROOM LAMP ON state for 20min

-

ROOM LAMP ON for 20 ± 1minutes.

CONDITION 16

State

Description

Initial Condition

ROOM LAMP ON ＆ IGN1 ON ＆ 4DOOR or T/GATE OPEN

Transition Condition

4DOOR AND T/GATE CLOSE ＆ IGN1 OFF

Operating

-

Entry into the ROOM LAMP ON state for 30s

-

ROOM LAMP ON for 30 ± 3seconds.

DOOR

OPEN

CLOSE

IGN 1

ON

OFF

ROOM
LAMP

ON

OFF

T3

T1

T2

SCMBE6908L

T1 : 20 ± 1 min, T2 : 30 ± 3 sec,
T3 : 100ms

NOTE

1.

When the IGN1 is ON, there shall be no blinking
of the ROOM LAMP.

2.

The decaying of the ROOM LAMP should be
more than 32 steps.

BE -84

BODY ELECTRICAL SYSTEM

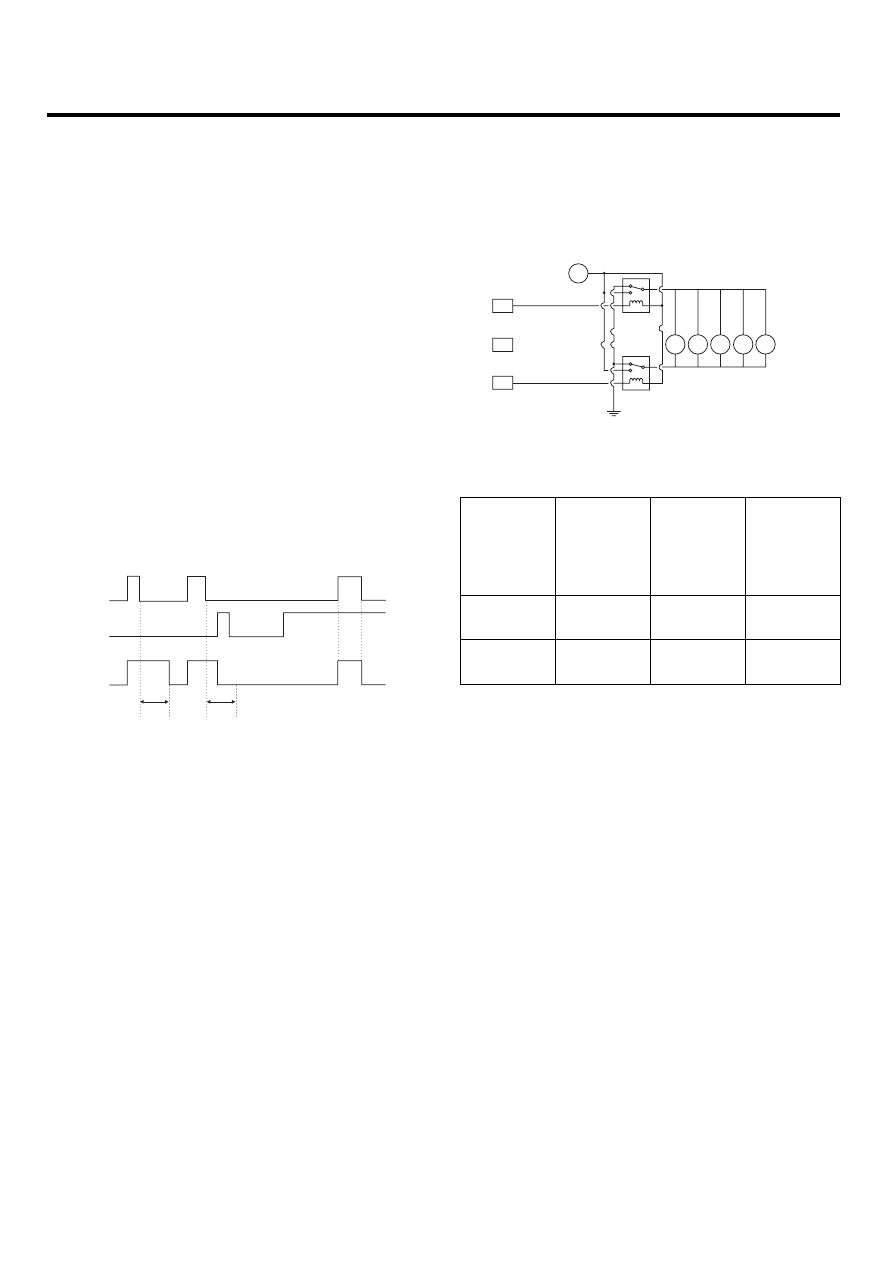

17. POWER WINDOW TIMER

1)

When the IGN2 SW is ON, then the Power Win-
dow Relay output shall be ON.

2)

When the IGN2 SW is OFF, then the Power Win-
dow output shall be OFF after the output is main-
tained ON for 30 seconds.

3)

Maintained ON for 30 seconds.

4)

In the condition of the above (2), if the driver’ s
or assist’ s door is opened, then the output shall
be OFF immediately.

5)

In the state that the driver’s or assist’s door is
opened, if the IGN is OFF, then the Power Win-
dow output shall be OFF.

6)

The SAFTEY POWER WINDOW ECU Output-
port shall be controlled the same as the POWER
WINDOW RELAY does.

ON
OFF

ON
OFF

OPEN

CLOSE

IGN1

T1

T1

DRIVER
or ASSIST
DOOR SW

P/WINDOW
RELAY/
SAFETY
P/WINDOW
ECU

SCMBE6168L

T1 : 30 ± 3 sec.

18. DOOR LOCK/UNLOCK RELAY CONTROL

1)

2-TURN,

DEAD

LOCK

NON-APPLICATION

SPECIFICATION

B+

D2

D13

D3

FL

FR

RL

RR

T/G

UNLOCK RLY

LOCK RLY

SCMBE6177L

CONDI-

TION

UNLOCK

RELAY

Dr

UNLOCK

/ DEAD

LOCK

RELAY

LOCK

RELAY

CENTRAL

LOCK

OFF

NC

ON

CENTRAL

UNLOCK

ON

NC

OFF
