EXTERIOR

BD -43

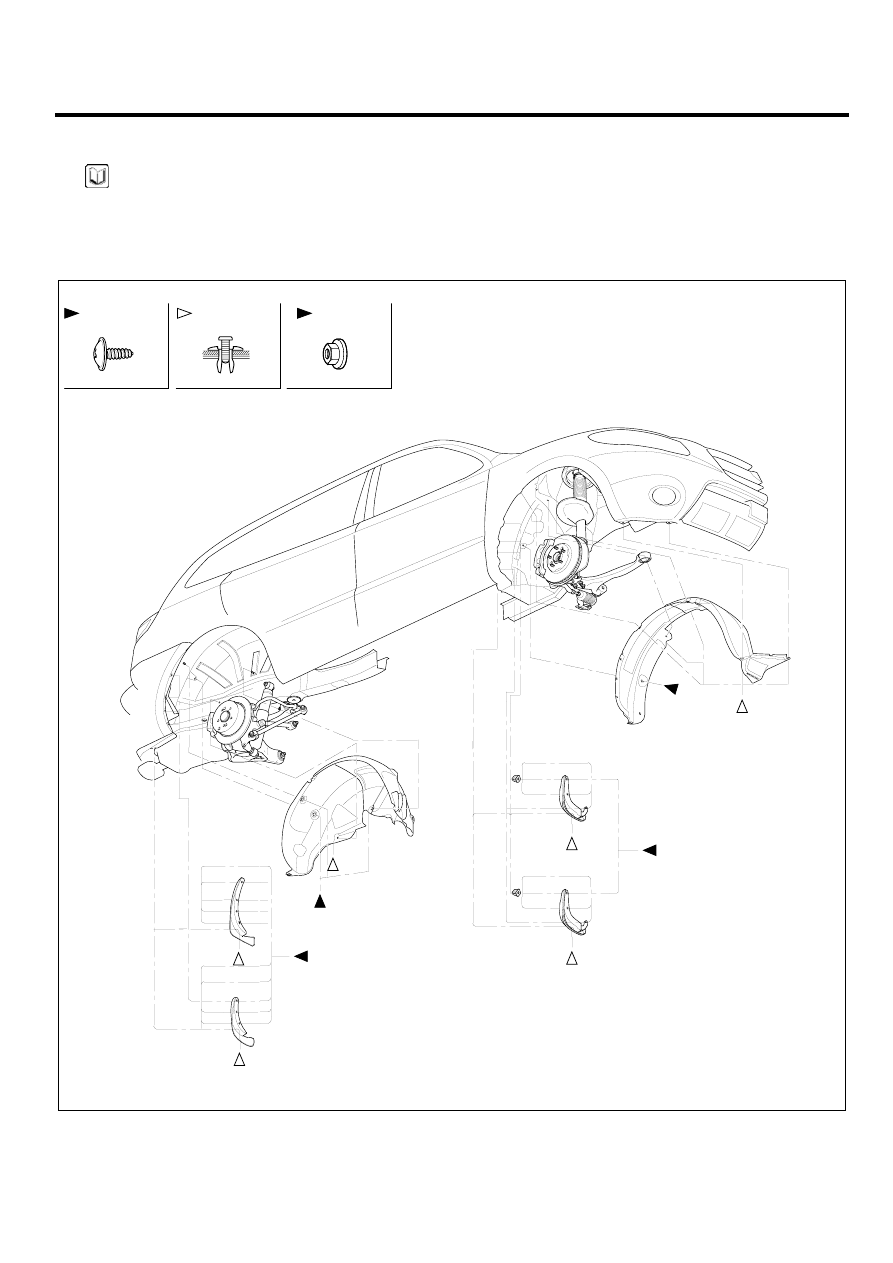

MUD GUARD AND WHEEL GUARD REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape, and apply protective tape
around the related parts, to prevent damaged.

-

Put on gloves to protect your hands.

-

Take care not to scratch the body surface.

1.

Remove the mud guard and wheel guard.

2.

Installation is the reverse of removal.

1

1

1

Fastener Locations

: Clip

: Screw

: Nut

SCMBD6170L

BD -44

BODY (INTERIOR AND EXTERIOR)

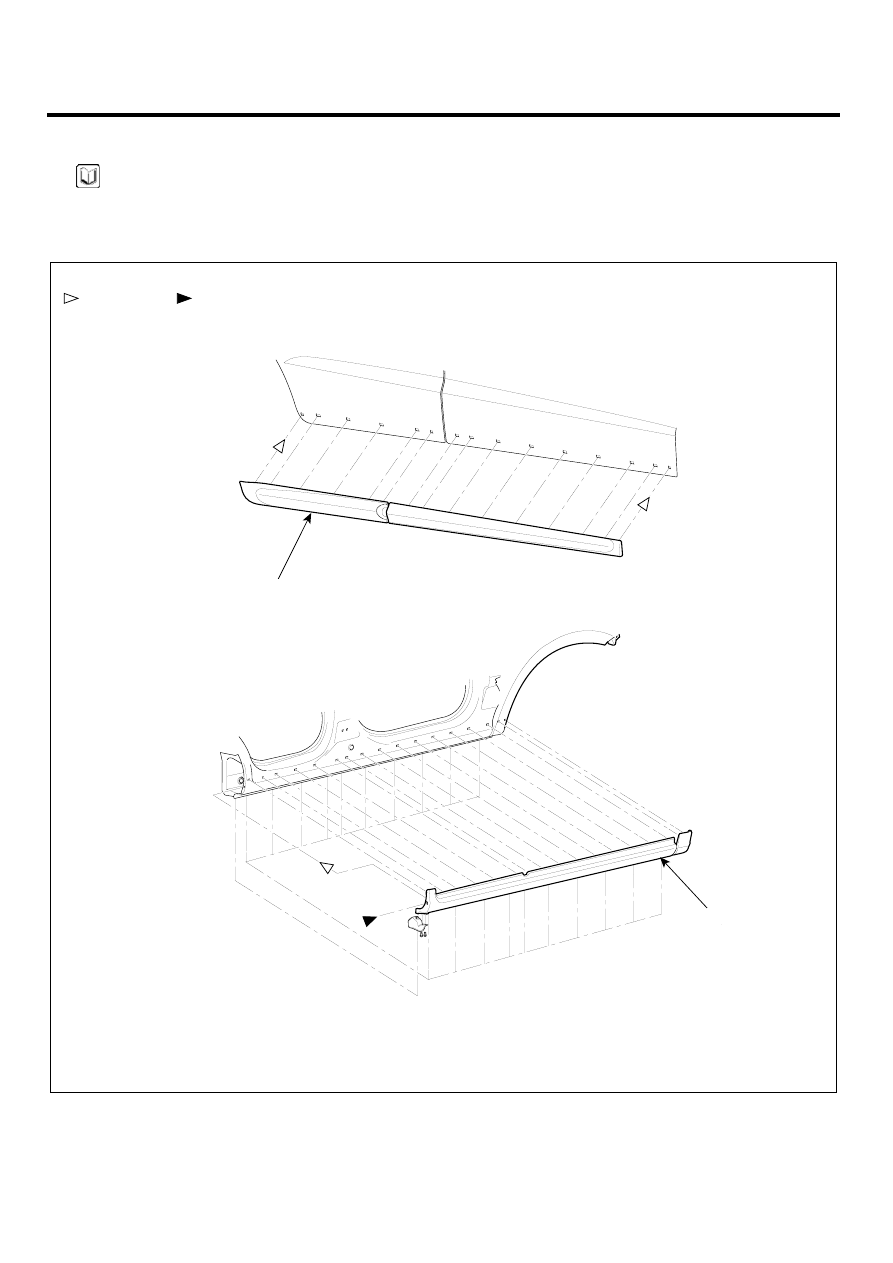

SIDE GARNISH AND SIDE SILL REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape, and apply protective tape
around the related parts, to prevent damaged.

-

Put on gloves to protect your hands.

-

Take care not to scratch the body surface.

1.

Remove the side garnish.

A

B

Fastener Locations

: Clip

: Screw

SCMBD6171L

EXTERIOR

BD -45

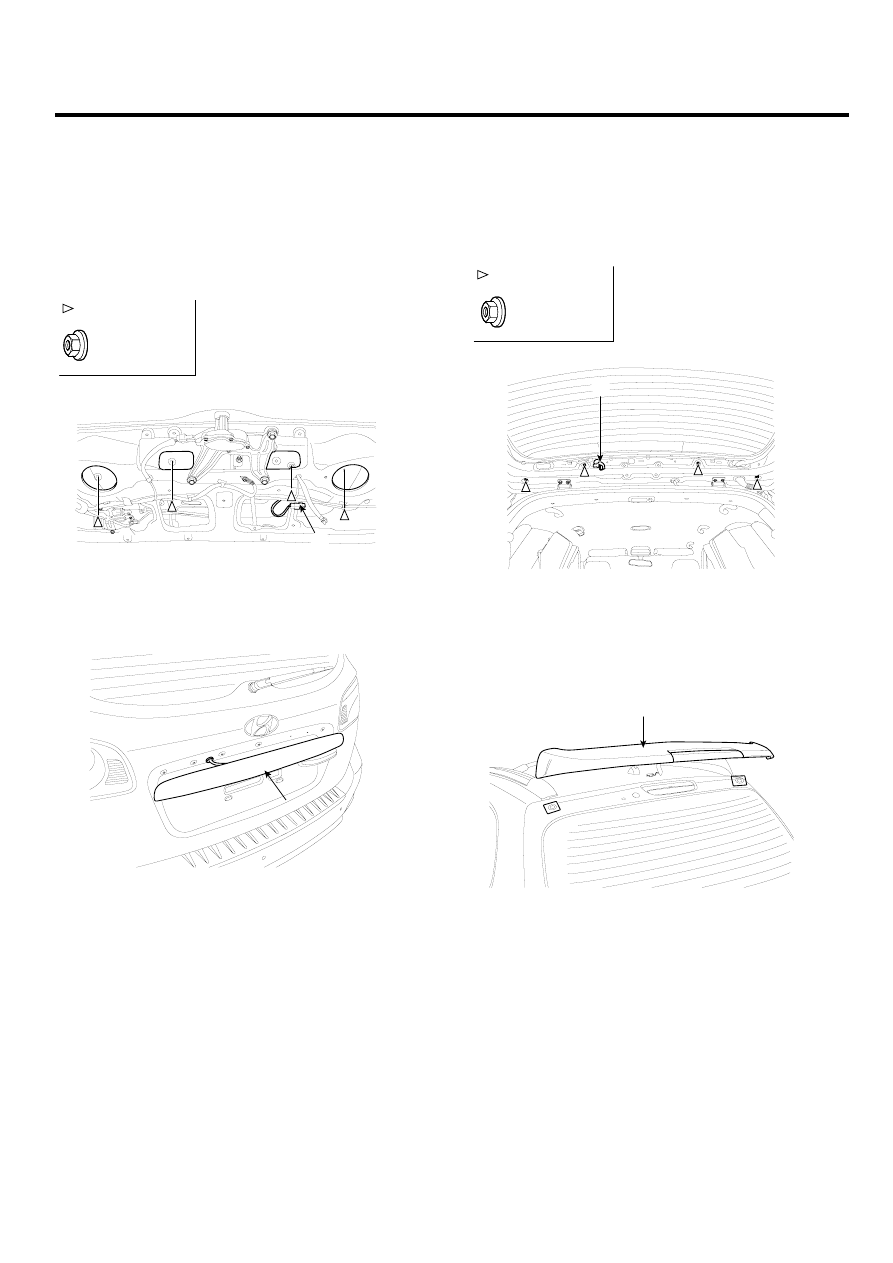

REAR GARNISH REPLACEMENT

1.

Remove the tailgate trim. (See page BD- 14)

2.

Remove the speaker. (See page BD- 17)

3.

Disconnect the connector (A).

4.

Loosen the rear garnish mounting nuts.

A

: Nut Locations, 4

3.9~4.4 N.m
(0.4~0.45 Kgf.m,
2.9~3.3 lbf.ft)

SCMBD6057L

5.

Remove the rear garnish (A).

A

SCMBD6058D

6.

Installation is the reverse of removal.

SPOLER REPLACEMENT

1.

Remove the tailgate upper trim. (See page BD- 14)

2.

Disconnect the connector (A).

3.

Loosen the mounting nuts.

A

: Nut Locations, 4

5.9~6.4 N.m
(0.6~0.65 Kgf.m,
4.3~4.7 lbf.ft)

SCMBD6059L

4.

Remove the spoler(B).

B

SCMBD6060L

5.

Installation is the reverse of removal.

BD -46

BODY (INTERIOR AND EXTERIOR)

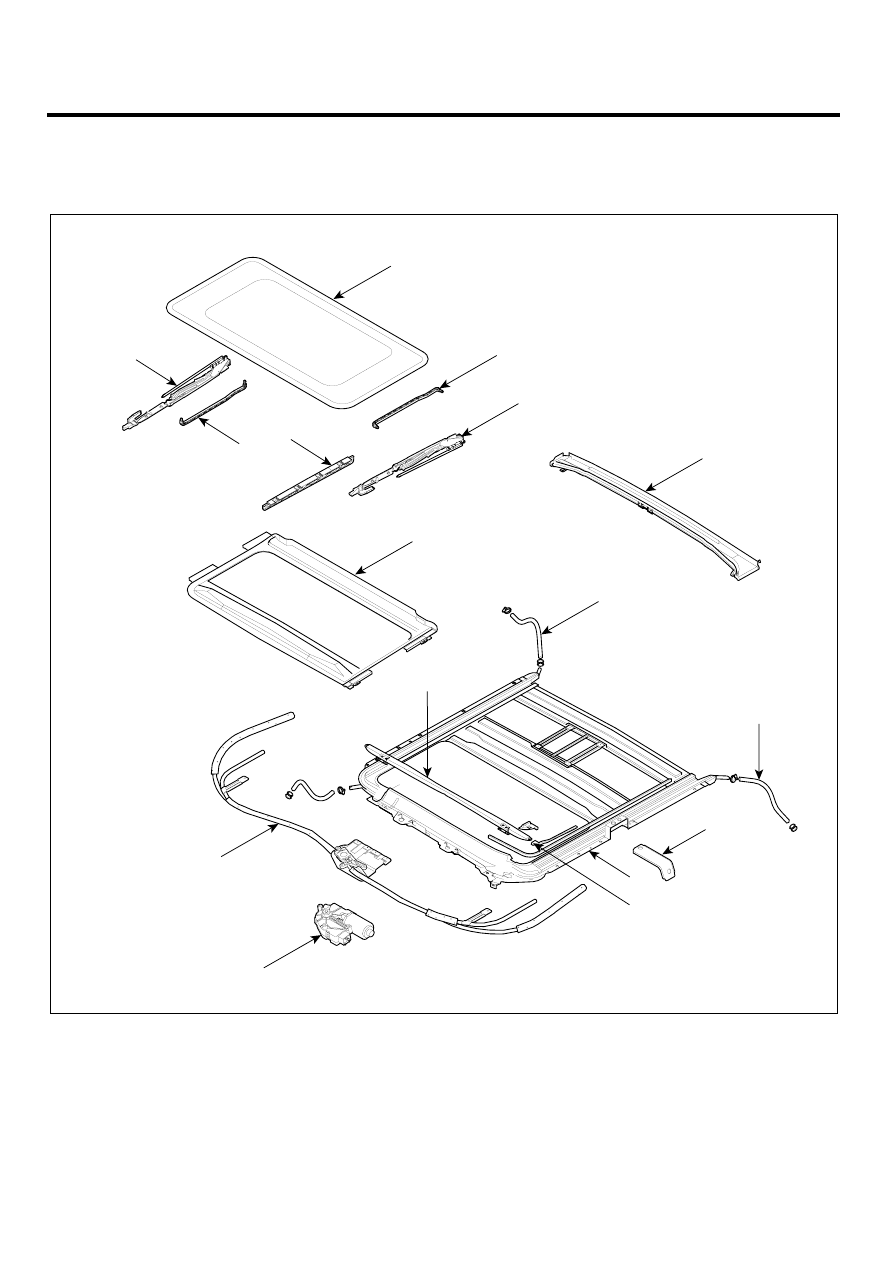

SUN ROOF

COMPONENTS

E86F9EFC

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

1. Guide assembly
2. Glass
3. Drip link
4. Guide assembly
5. Drip rail

6. Drain tube
7. Drain tube
8. Set bracket
9. Frame
10. Defector link

11. Motor
12. Drive unit
13. Defector
14. Sunshade
15. Decoration cover

ESBF170A
