EXTERIOR

BD -35

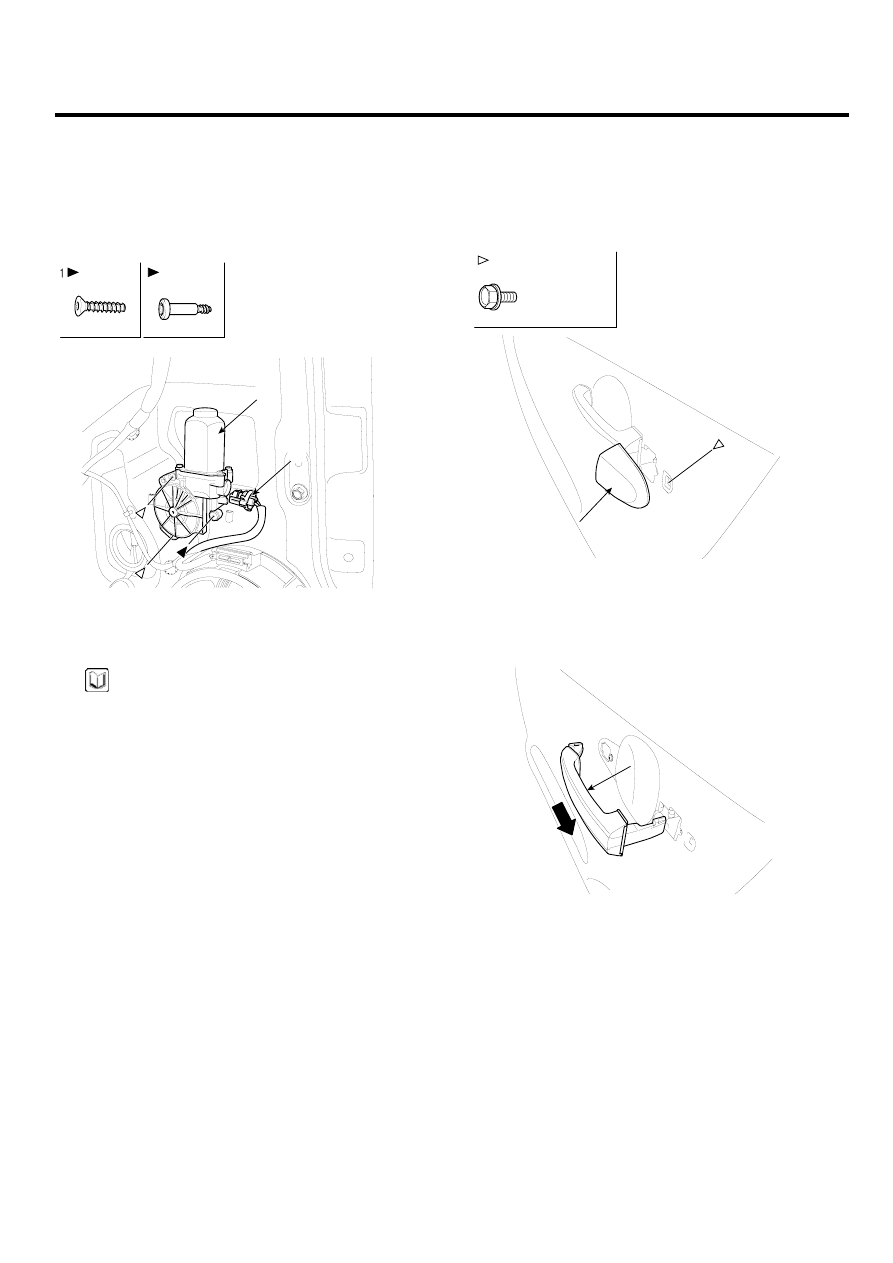

POWER WINDOW MOTOR REPLACEMENT

1.

Remove the rear door trim. (See page BD- 32)

2.

After disconnecting the connector (A), remove the
power window motor (B).

A

B

Fastener Locations

: Screw, 2

: Screw, 1

SCMBD6048L

3.

Installation is the reverse of removal.

NOTE

-

Roll the glass up down to see if it move freely
without binding.

OUTSIDE HANDLE REPLACEMENT

1.

Remove the door trim. (See page BD- 32)

2.

Loosen the mounting bolt, then remove the handle
cover (A).

A

: Bolt Locations, 2

6.9~10.8 N.m
(0.7~1.1 Kgf.m,
5.1~8.0 lbf.ft)

SCMBD6049L

3.

Remove the outside handle (A).

A

SCMBD6050D

4.

Installation is the reverse of removal.

BD -36

BODY (INTERIOR AND EXTERIOR)

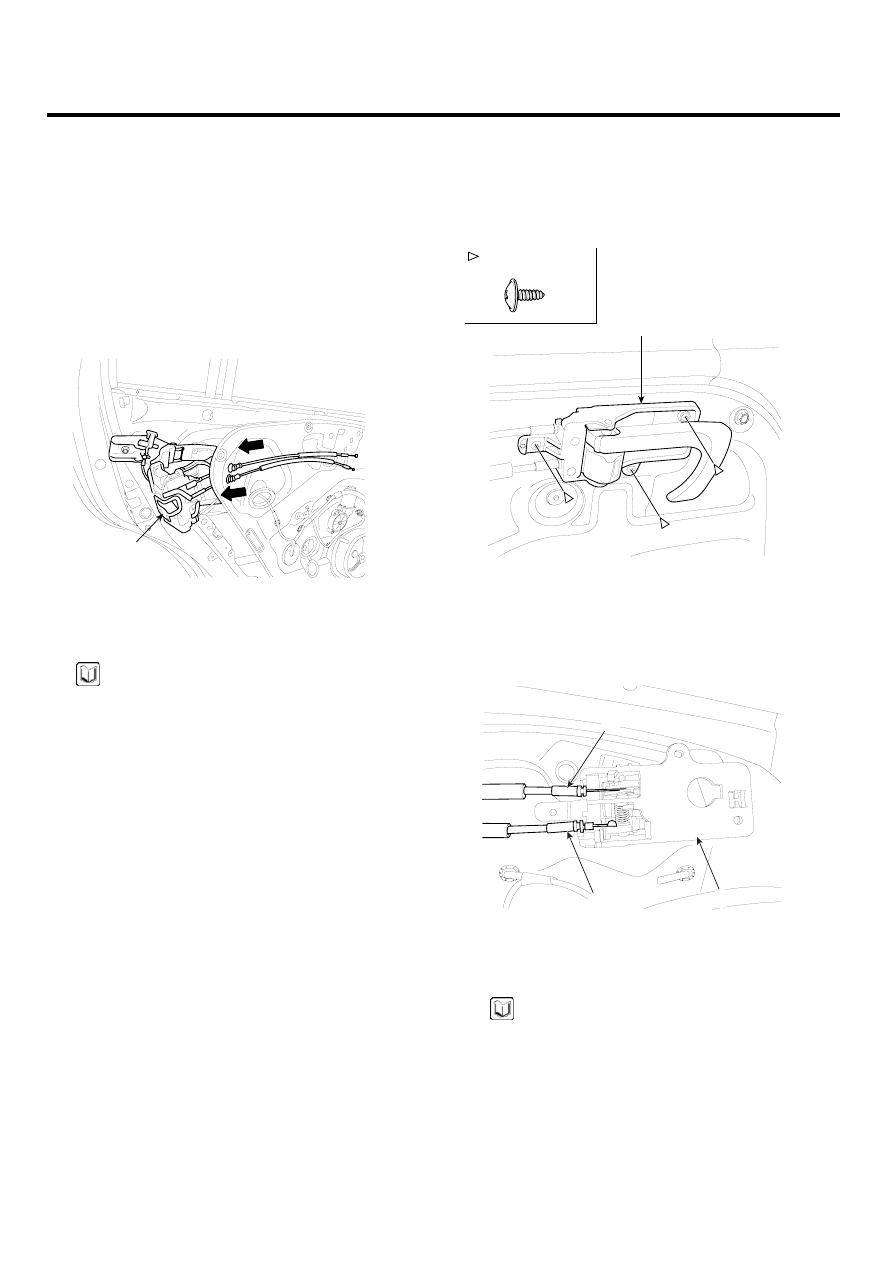

LATCH ASSEMBLY REPLACEMENT

1.

Remove the following parts.
-

Front door trim. (See page BD- 32)

-

Window glass. (See page BD- 34)

-

Inside handle. (See page BD- 36)

-

Outside handle. (See page BD- 35)

2.

Remove the module assembly. (See page BD- 33)

3.

Remove the latch assembly (B).

A

SCMBD6051D

4.

Installation is the reverse the removal.

NOTE

-

Make sure the door locks and opens properly.

INSIDE HANDLE REPLACEMENT

1.

Remove the front door trim. (See page BD- 32)

2.

Loosen the inside handle (A) mounting screw. Push
the inside handle rearward to disconnect.

A

: Screw Locations, 3

SCMBD6052L

3.

Disconnect the lock cable (A) and inside connect ca-
ble (B).

A

B

C

SCMBD6053D

4.

Installation is the reverse of removal.

NOTE

-

Make sure the door locks and opens properly.

EXTERIOR

BD -37

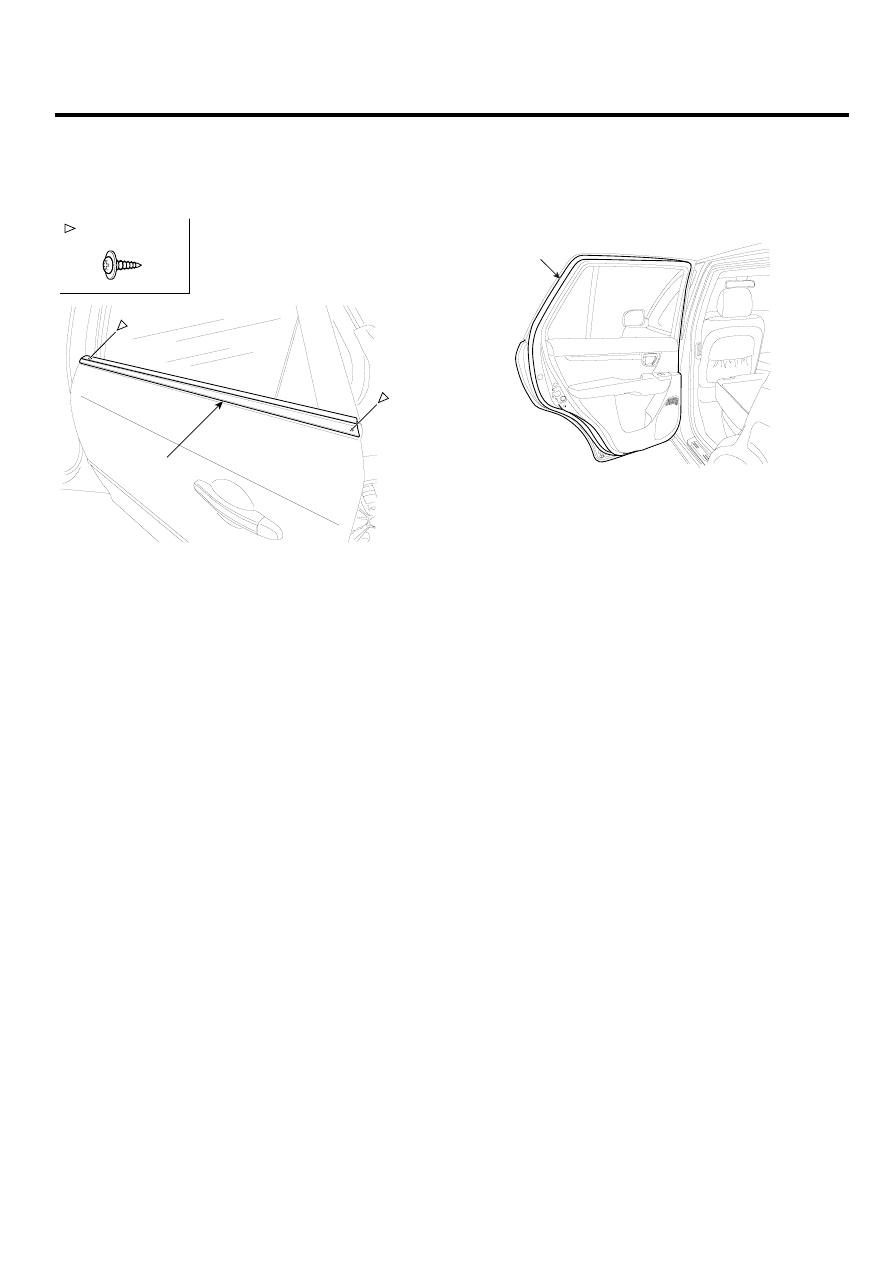

DOOR BELT WEATHERSTRIP REPLACEMENT

1.

Loosen the mounting screw, then remove the door
belt weatherstrip (A).

: Screw Locations, 2

A

ESBF150N

2.

Installation is the reverse of removal.

DOOR WEATHHERSTRIP REPLACEMENT

1.

Loosen the checker mounting bolts.

2.

Detach the clips, then remove the weatherstrip(A).

A

SCMBD6055D

3.

Installation is the reverse the removal.

BD -38

BODY (INTERIOR AND EXTERIOR)

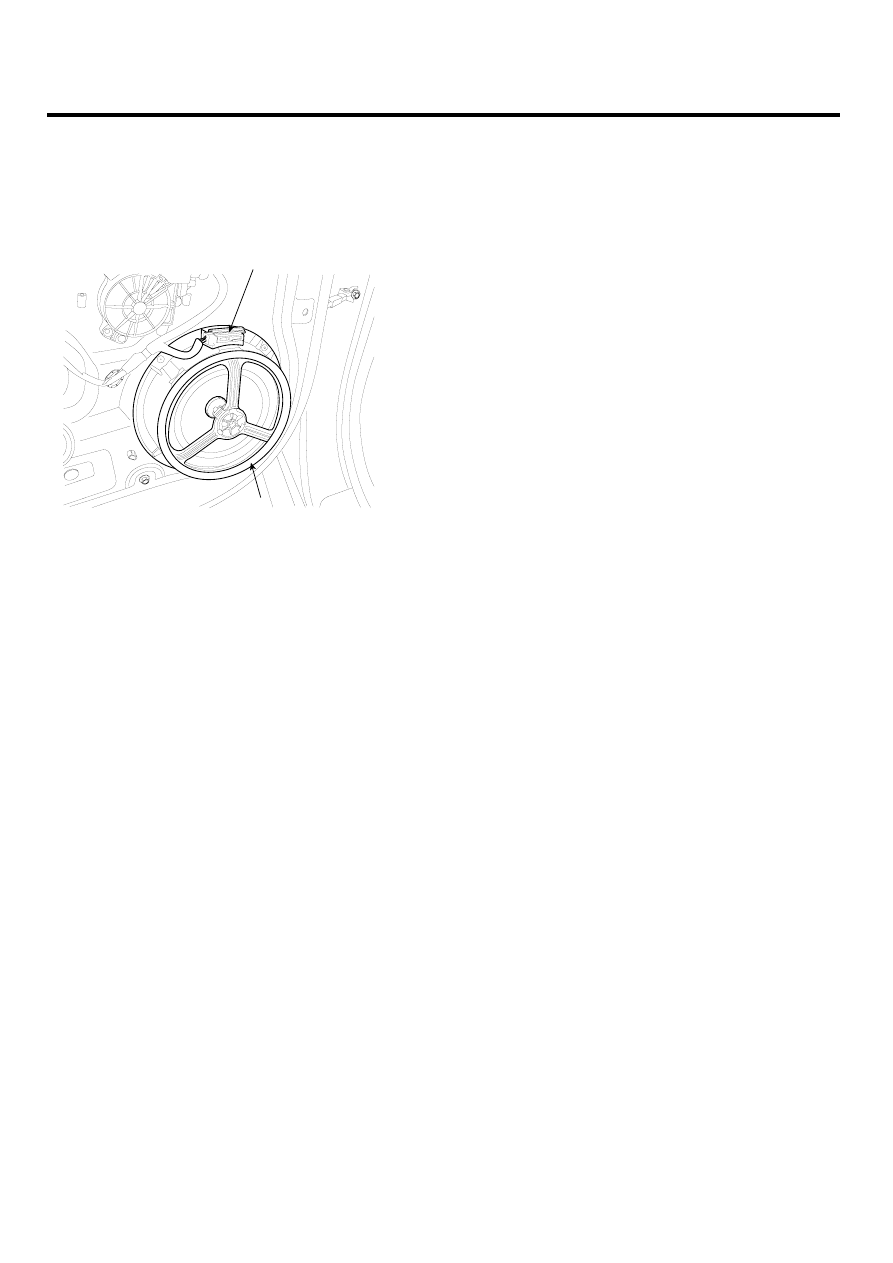

SPEAKER REPLACEMENT

1.

Remove the rear door trim. (See page BD- 32)

2.

After disconnecting the connector (A), remove the
power window motor (B).

A

B

SCMBD6056D

3.

Installation is the reverse of removal.
