ATA -150

AUTOMATIC TRANSAXLE (A5HF1)

MONITOR SCANTOOL DATA

EFAF8C87

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

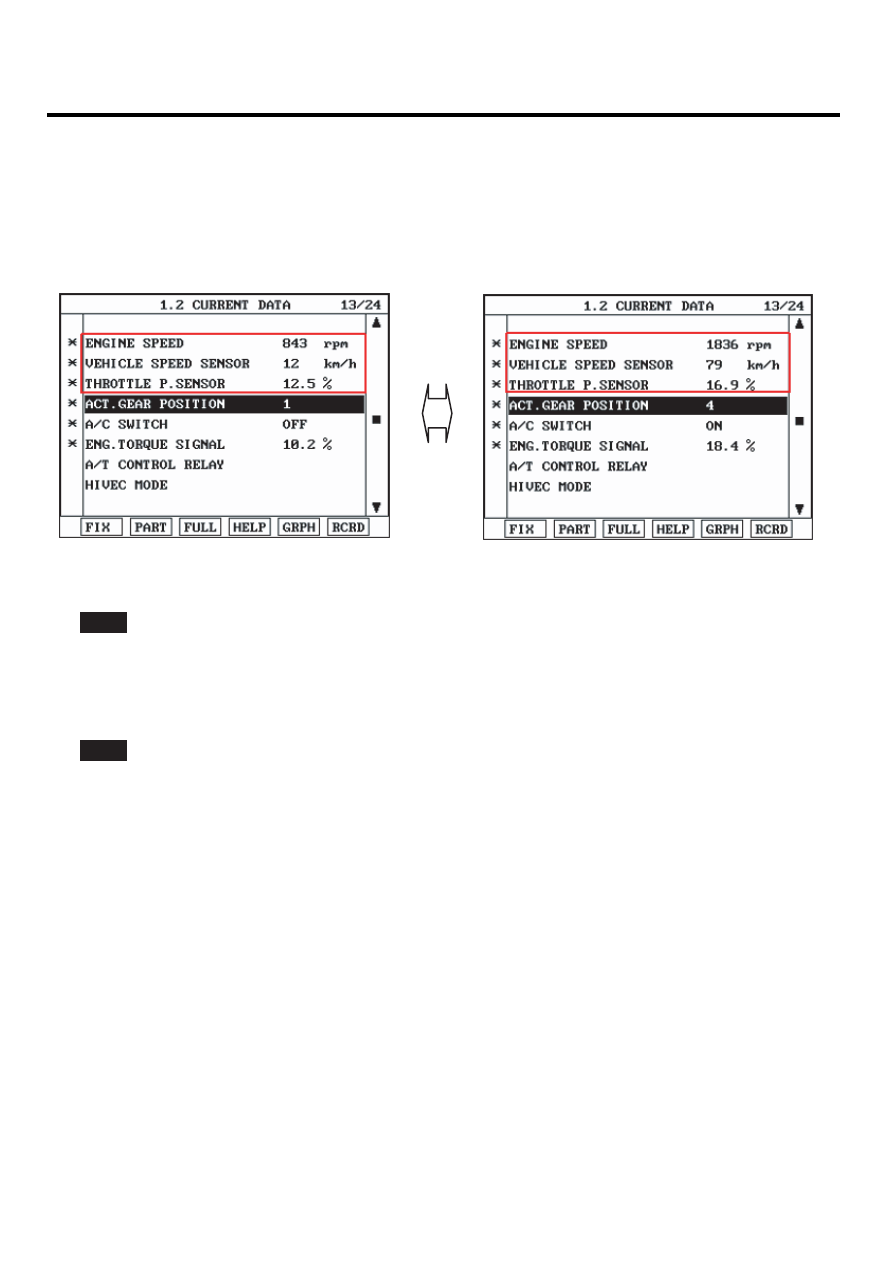

Monitor the "CAN COMMUNICATION SERVICE DATA (ENGINE RPM, VEHICLE SPEED SENSOR, THROTTLE P.
SENSOR)" parameters on the scantool.

LKKG115D

4.

Does "CAN BUS LINE DATA " follow the reference data?

YES

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCM(PCM)’s connector or was repaired and
TCM(PCM) memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, cor-
rosion, contamination, deterioration or damage.Repair or replace as necessary and go to "Verification of Vehicle
Repair" procedure.

NO

▶ Go to "Terminal＆Connector Inspection" procedure.

TERMINAL & CONNECTOR INSPECTION

EEE2E73F

Refer to DTC U0001.

SIGNAL CIRCUIT INSPECTION

EEB48E26

Refer to DTC U0001.

VERIFICATION OF VEHICLE REPAIR

E85CE21D

Refer to DTC U0001.

AUTOMATIC TRANSAXLE SYSTEM

ATA -151

AUTOMATIC TRANSAXLE

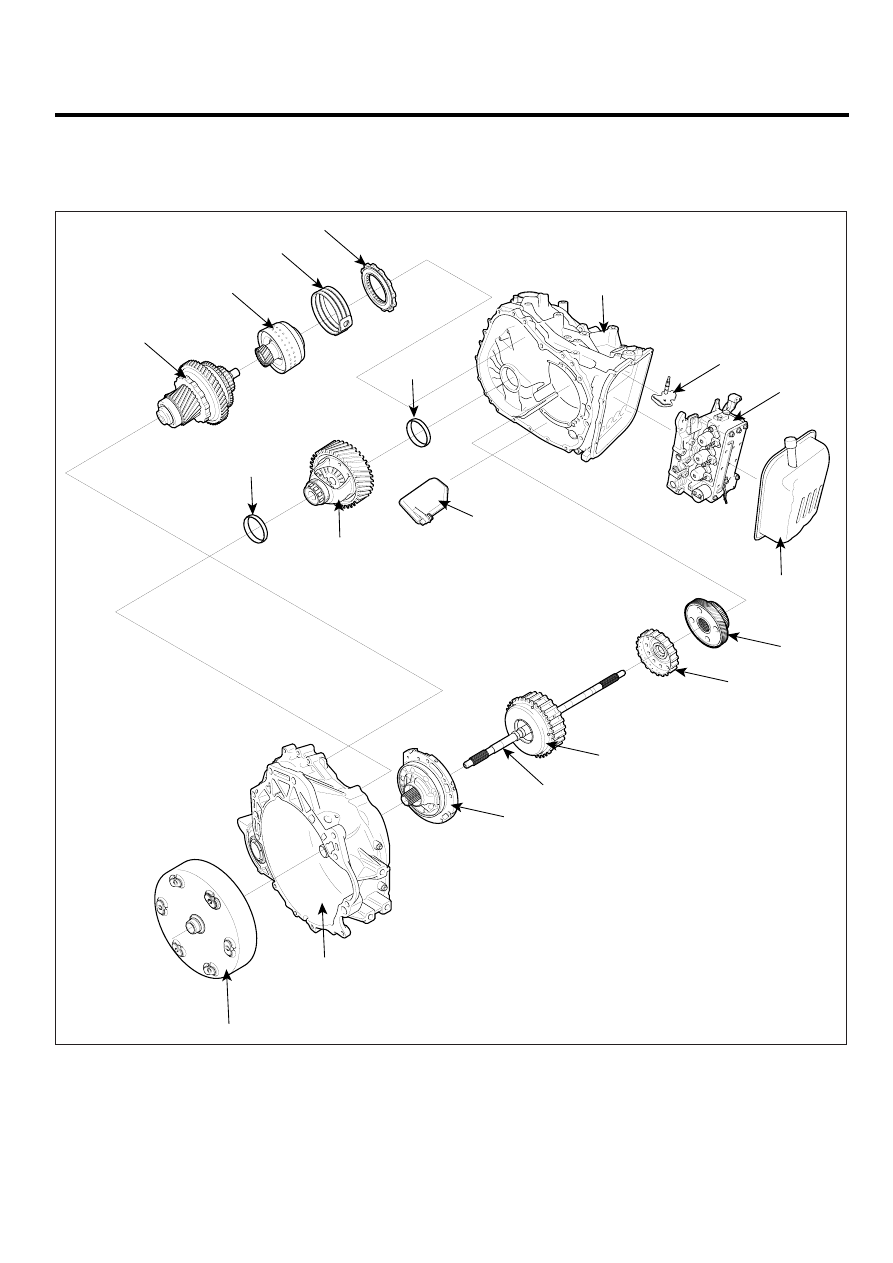

COMPONENTS (1)

E8DDBB36

12

17

6

7

17

18

4

3

2

16

11

10

9

8

5

1

13

14

15

1.  Torque converter
2.  Valve body cover
3.  Valve body assembly
4.  Manual control shaft assembly
5.  Converter housing
6.  Differential assembly

7.  Main oil filter
8.  Oil pump
9.  Input shaft
10.  Underdrive clutch assembly
11.  Underdrive clutch hub
12.  Direct planetary carrier assembly

13.  Direct clutch assembly
14.  Reduction brake band
15.  One way clutch
16.  Transfer drive gear
17.  Differential bearing case
18.  Transaxle case

LKKG001A

ATA -152

AUTOMATIC TRANSAXLE (A5HF1)

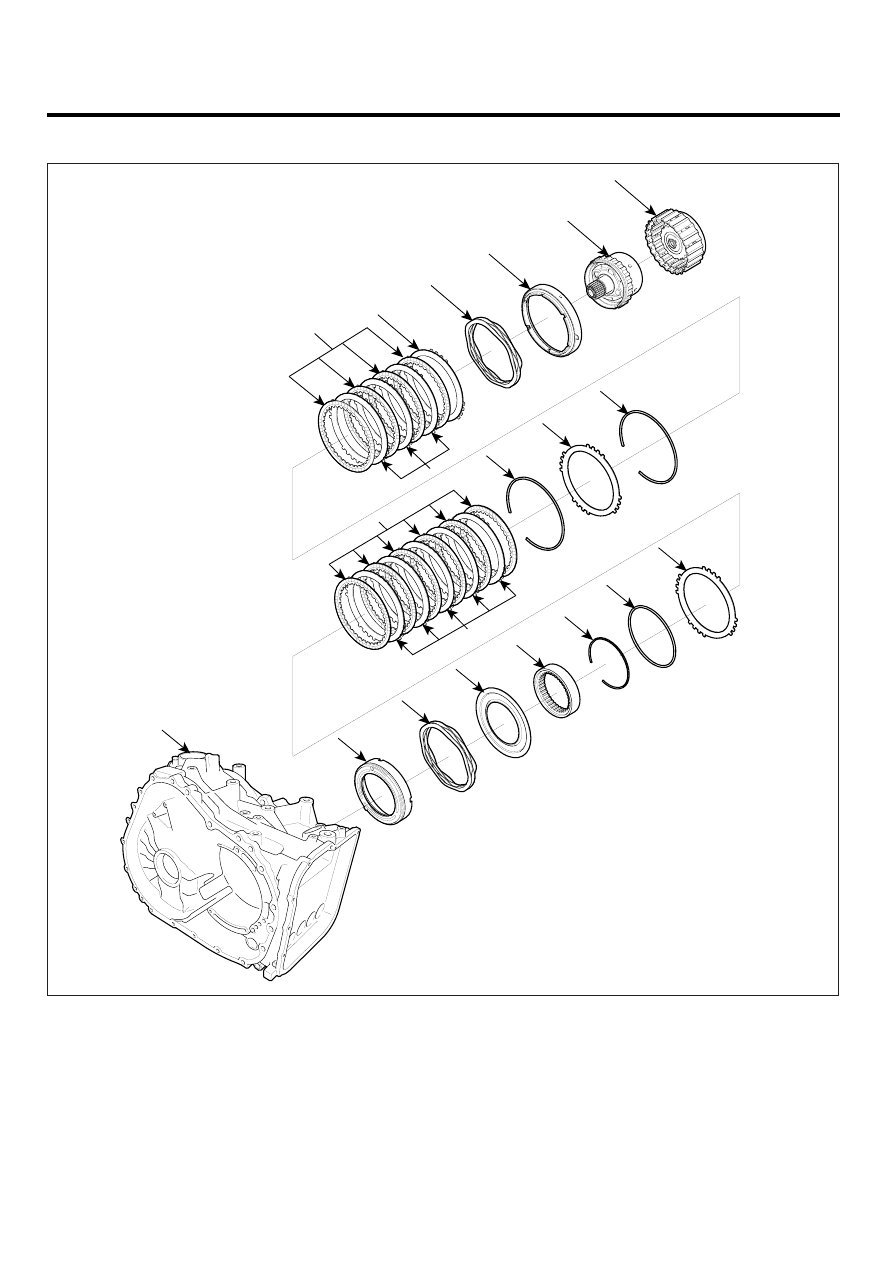

COMPONENTS (2)

1

2

8

9

8

3

4

5

6

7

10

11

17

18

16

15

14

8

13

12

1.  Reverse sun gear
2.  Planetary gear assembly
3.  2nd brake retainer
4.  2nd brake return spring
5.  2nd brake pressure plate
6.  2nd brake discs

7.  2nd brake plates
8.  Snap ring
9.  Brake reaction plate
10.  Brake discs
11.  Brake plates
12.  Low&Reverse brake pressure plate

13.  Wave spring
14.  Oneway clutch inner race
15.  Brake spring retainer
16.  Low&Reverse brake return spring
17.  Low&Reverse brake piston
18.  Transaxle case

LKKG001B

AUTOMATIC TRANSAXLE SYSTEM

ATA -153

REMOVAL

EFF4FD42

CAUTION

• Use a cover not to damage the vehicle sur-

face.

• Disconnect connectors carefully not to be

damaged.

NOTE

• Mark wires or hoses for identification.

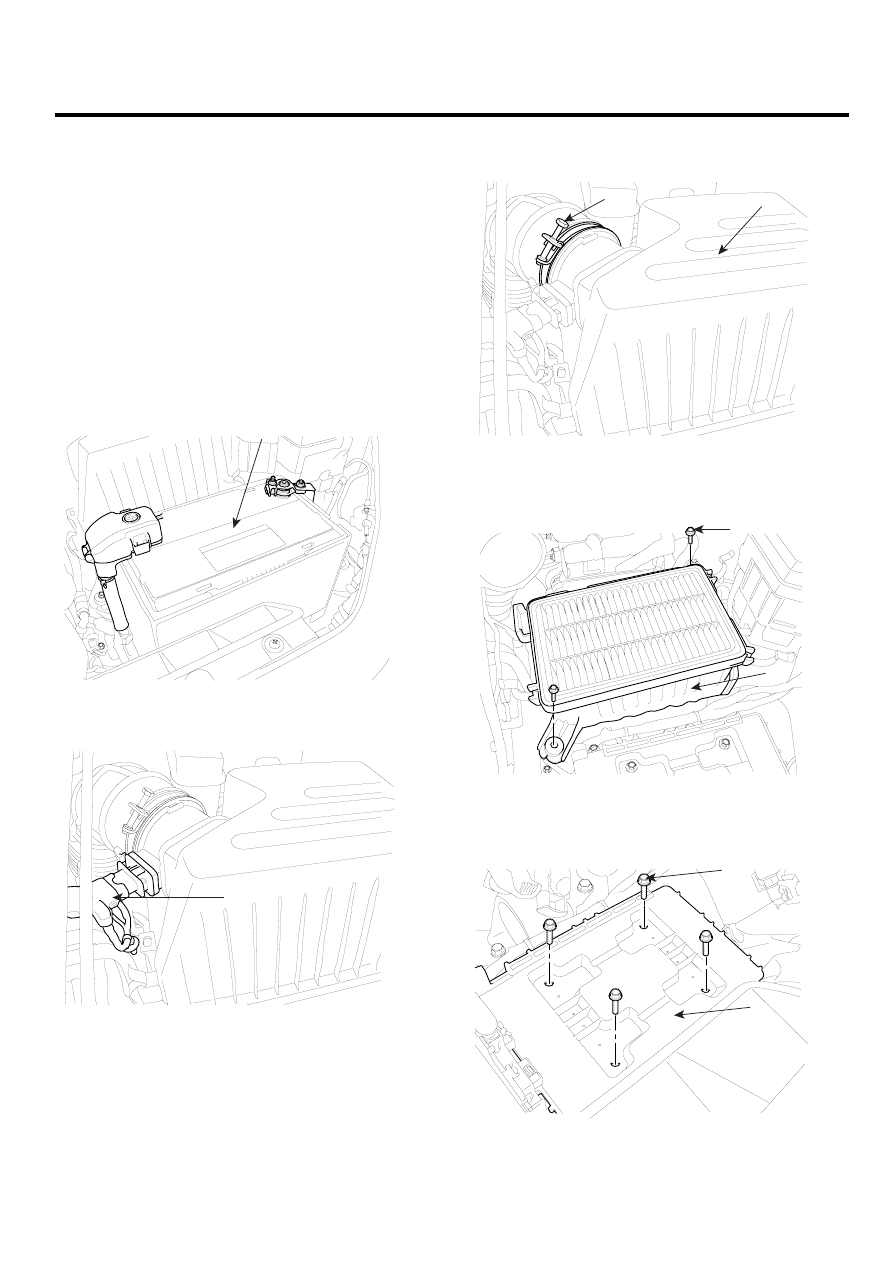

1.

Remove the inter cooler and the engine cover. (see
EM group)

2.

Remove the battery (A).

A

SCMAT6001D

3.

Disconnect the AFS connector (A).

A

SCMMT6002D

4.

Remove the air cleaner upper cover (B) by loosening
the clamp bolt (A) and the clips.

A

B

SCMMT6060D

5.

Remove the air cleaner lower part (B) by removing the
two mounting bolts (A).

A

B

SCMMT6004D

6.

Remove the battery tray (B) by removing the four
mounting bolts (A).

A

B

SCMAT6006D
