Hyundai Santa Fe (2006 year). Manual - part 78

ATA -70

AUTOMATIC TRANSAXLE (A5HF1)

SIGNAL CIRCUIT INSPECTION

E4CCFA74

1.

Connect Scantool.

2.

Engine "ON".

3.

Monitor the "INPUT ＆ OUTPUT SPEED SENSOR" parameter on the scantool.

4.

Accelerate the Engine speed until about 2000 rpm in the 2nd gear.

Specification : INPUT SPEED - (OUTPUT SPEED × GEAR RATIO) ≤ 200 RPM

LKKG108E

5.

Does "INPUT ＆ OUTPUT SPEED SENSOR" within specifications?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for electrical noise of circuit in INPUT ＆ OUTPUT SPEED SENSOR or Replace INPUT ＆ OUTPUT SPEED
SENSOR. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

ATA -71

COMPONENT INSPECTION

E682A591

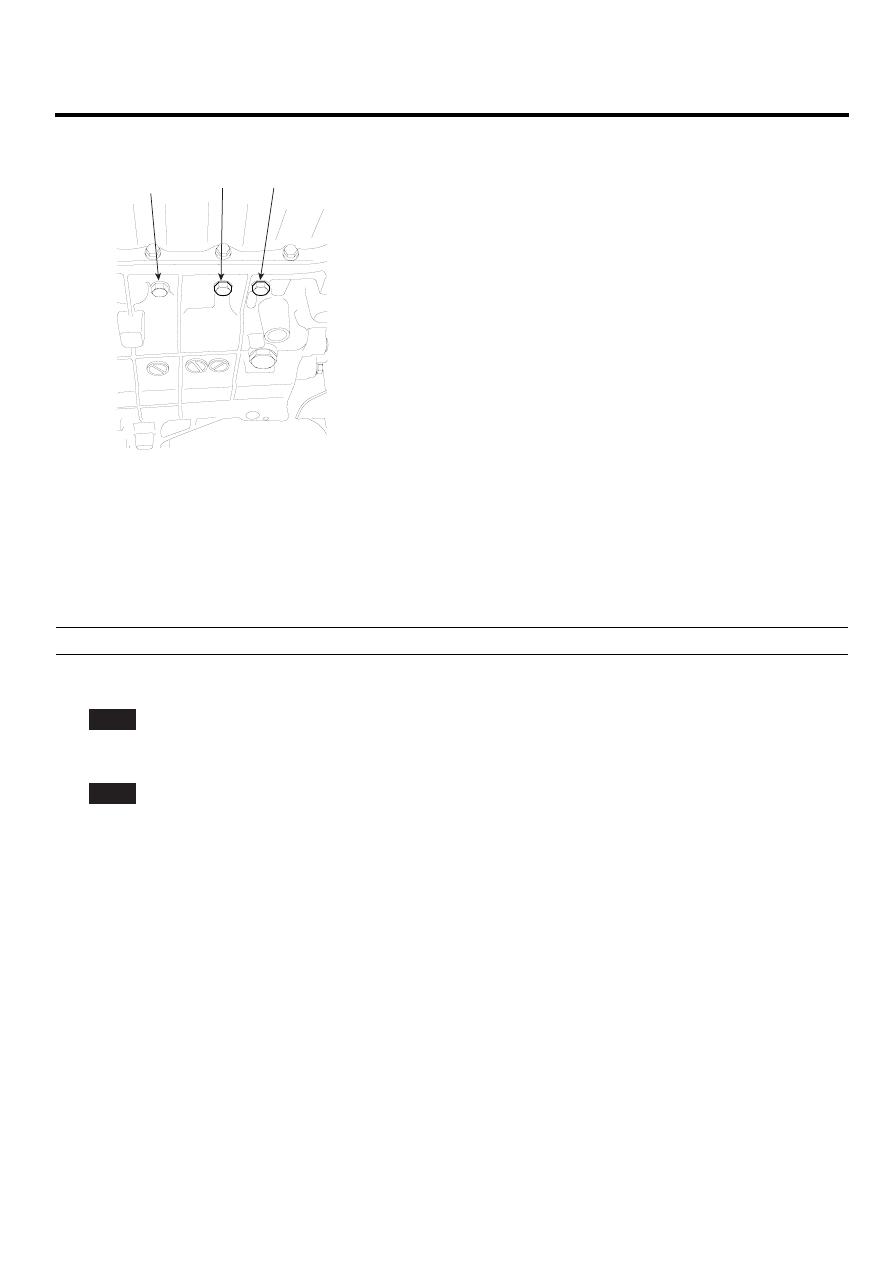

2ND

UD

LR

EKBF108D

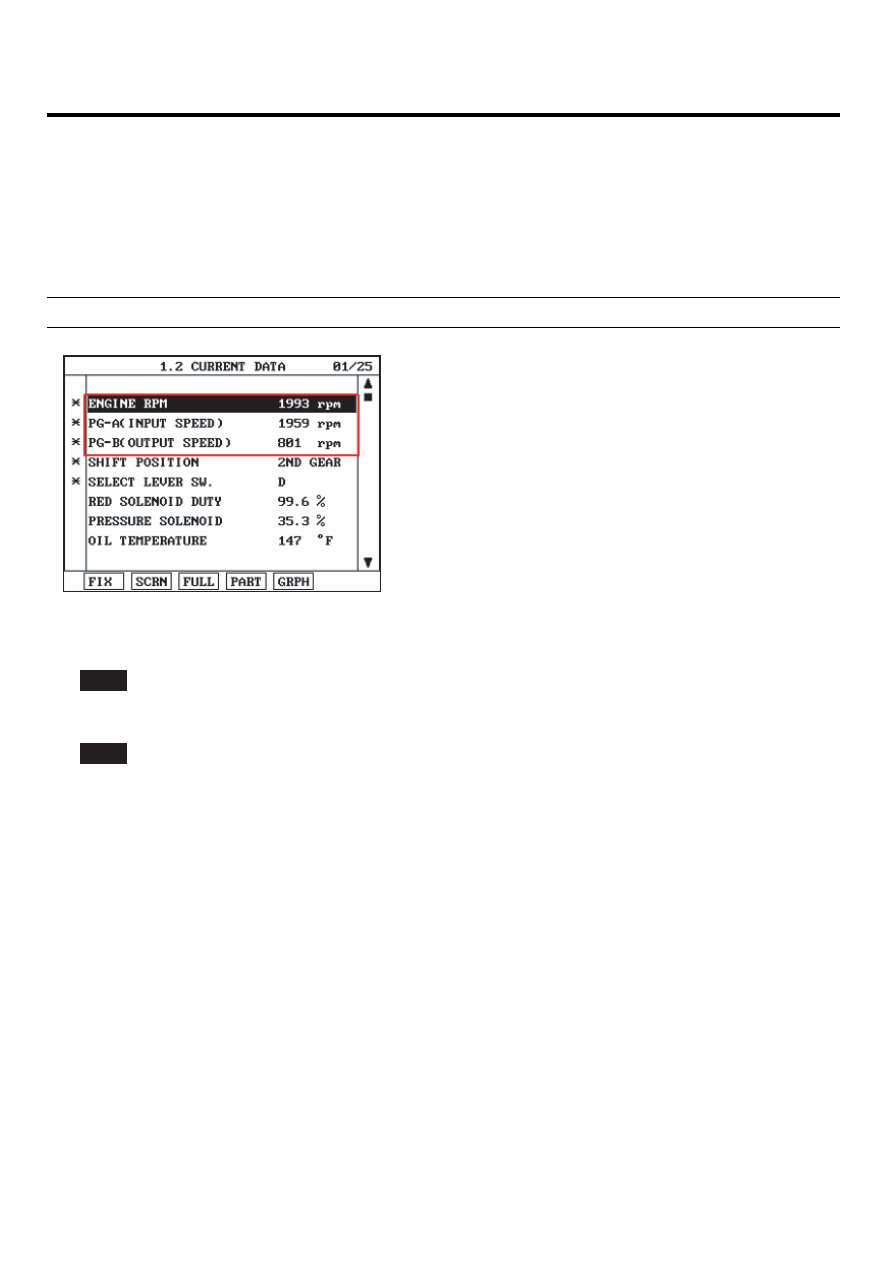

1.

Connect oil pressure gauge to "UD" and "2ND" and "RED" port.

2.

Engine "ON".

3.

Drive a car with gear position 2 in "SPORTS MODE".

4.

Compare it with reference data as below.

Specification : Refer to DTC P0731

5.

Is oil pressure value within specifications?

YES

▶ Repair AUTO TRANSAXLE(Clutch or Brake) as necessary and Go to "Verification of Vehicle Repair" procedure.

NO

▶ Replace AUTO TRANSAXLE (BODY CONTROL VALVE faulty) as necessary and Go to "Verification of Vehicle
Repair " procedure.

VERIFICATION OF VEHICLE REPAIR

E3F6C260

Refer to DTC P0731.

ATA -72

AUTOMATIC TRANSAXLE (A5HF1)

DTC P0733 GEAR 3 INCORRECT RATIO

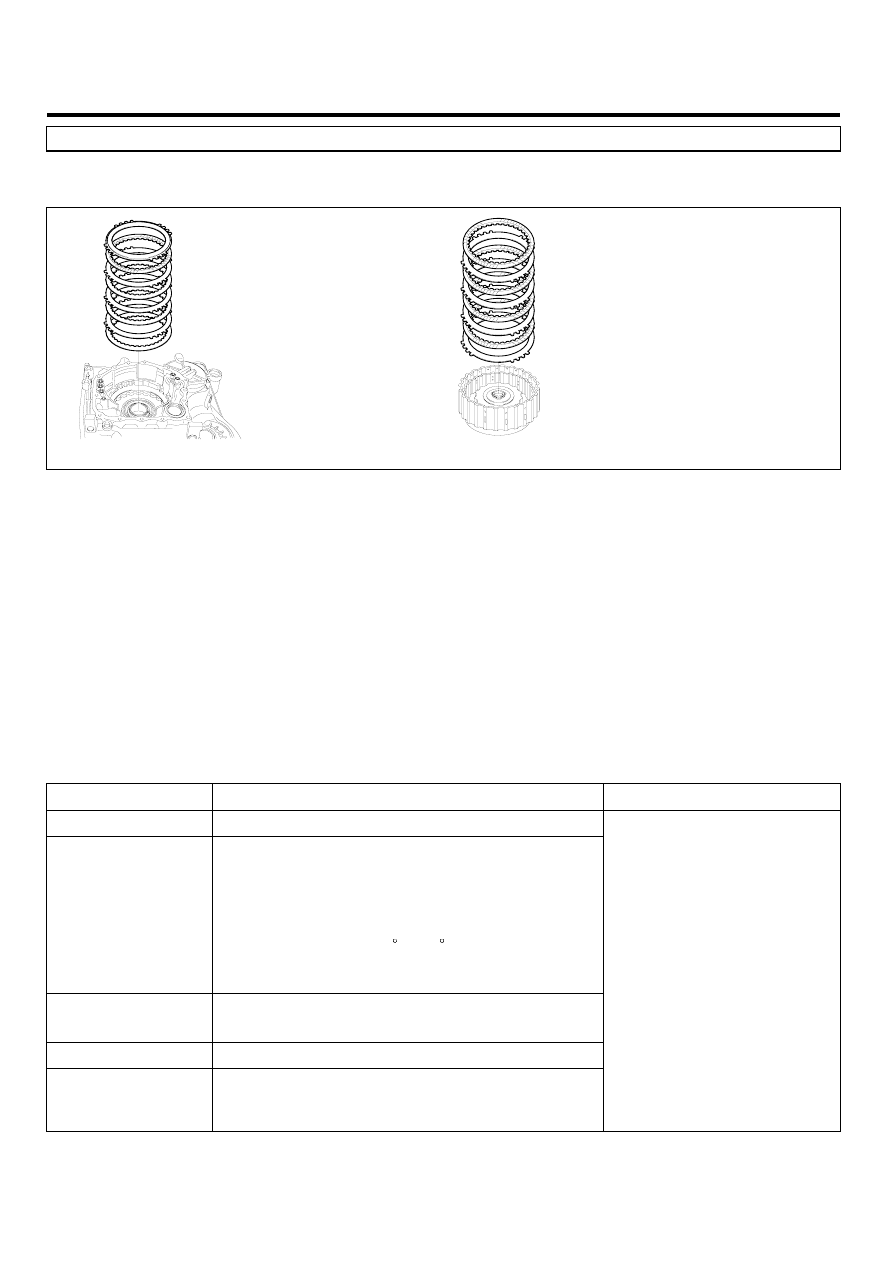

COMPONENT LOCATION

E82A95B5

OD CLUTCH

2ND BRAKE

EKBF300E

GENERAL DESCRIPTION

E2F0A586

The value of the input shaft speed should be equal to the value of the output shaft speed, when multiplied by the 3rd gear
ratio, while the transaxle is engaged in the 3rd gear. For example, if the output speed is 1,000 rpm and the 3rd gear ratio
is 1.686, then the input speed is 1,686 rpm.

DTC DESCRIPTION

E6DFDA57

This code is set if the value of input shaft speed is not equal to the value of the output shaft, when multiplied by the 3rd
gear ratio, while the transaxle is engaged in 3rd gear. This malfunction is mainly caused by mechanical troubles such as
control valve sticking or solenoid valve malfunctioning rather than an electrical issue.

DTC DETECTING CONDITION

E0EAA5E4

Item

Detecting Condition

Possible cause

DTC Strategy

• 3rd gear incorrect ratio

Enable Conditions

• Engine speed ＞ 450rpm
• Output speed ＞900rpm
• After 2 sec is passed from shift finish of

shift to 3rd gear

• Input speed ＞ 0rpm
• A/T oil temp ＞ -23.5 C(-9.4 F)
• Voltage of Battery ＞10V
• TRANSAXLE RANGE SWITCH is normal

Threshold value

• ㅣ Input speed/3rd gear ratio - output

speed ㅣ ≥ 200rpm

Diagnostic Time

• more than 1sec

Fail Safe

• Locked into 3 rd gear.(If diagnosis code

P0733 is output four times, the transaxle
is locked into 3rd gear)

• Faulty Input speed sensor
• Faulty output speed sensor
• Faulty UD clutch or OD clutch

AUTOMATIC TRANSAXLE SYSTEM

ATA -73

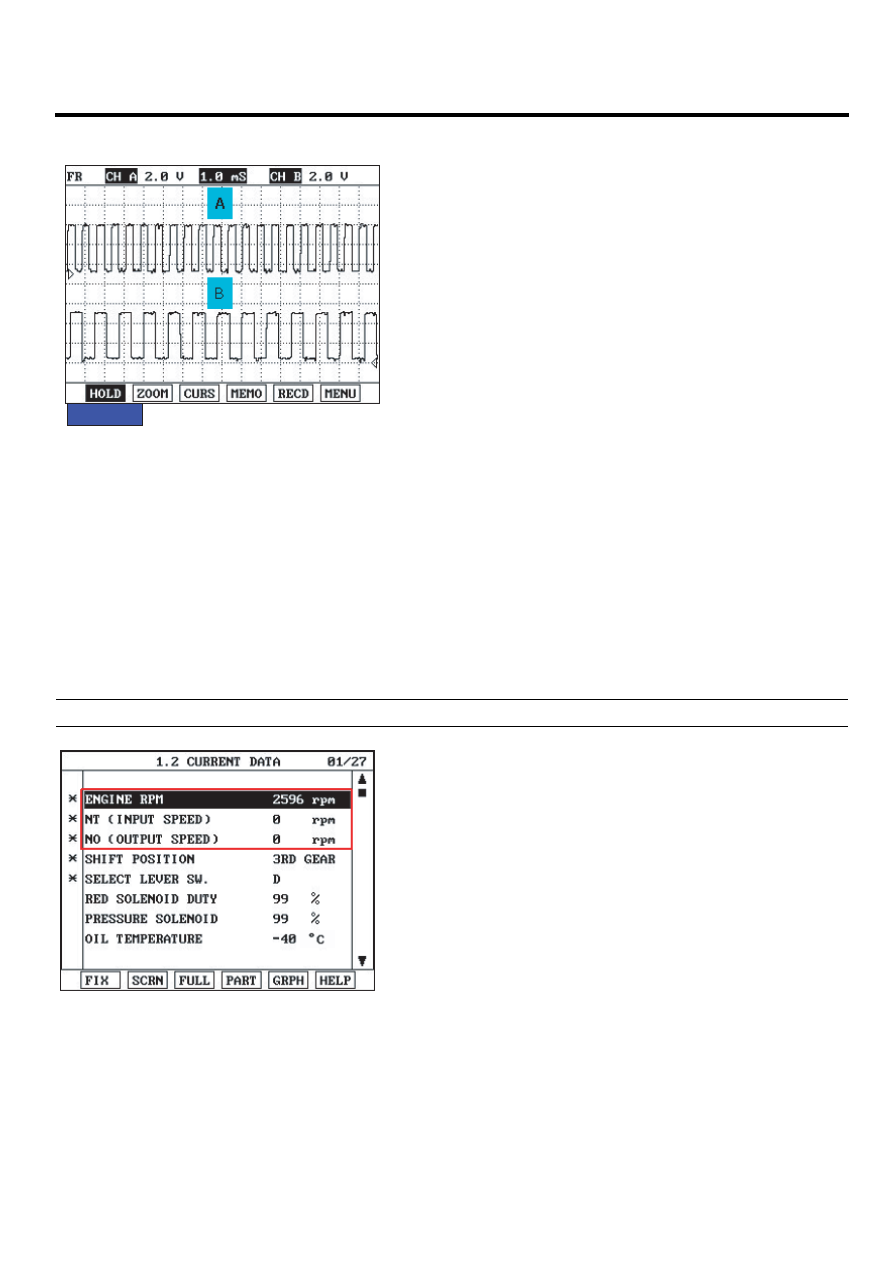

SIGNAL WAVEFORM

EBA5589F

FIG.1)

A : INPUT SPEED SENSOR
B : OUTPUT SPEED SENSOR

EKBF109A

MONITOR SCANTOOL DATA

E7787F30

1.

Connect scan tool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "ENGINE SPEED, INPUT SPEED SENSOR, OUTPUT SPEED SENSOR, GEAR POSITION" parameter
on the scan tool.

4.

Disconnect the solenoid valve connector and perform the "STALL TEST".

Specification : 2100~2800 engine rpm

EKBF109B
