AT -192

AUTOMATIC TRANSAXLE (F4A51)

REMOVAL

EFBDD5ED

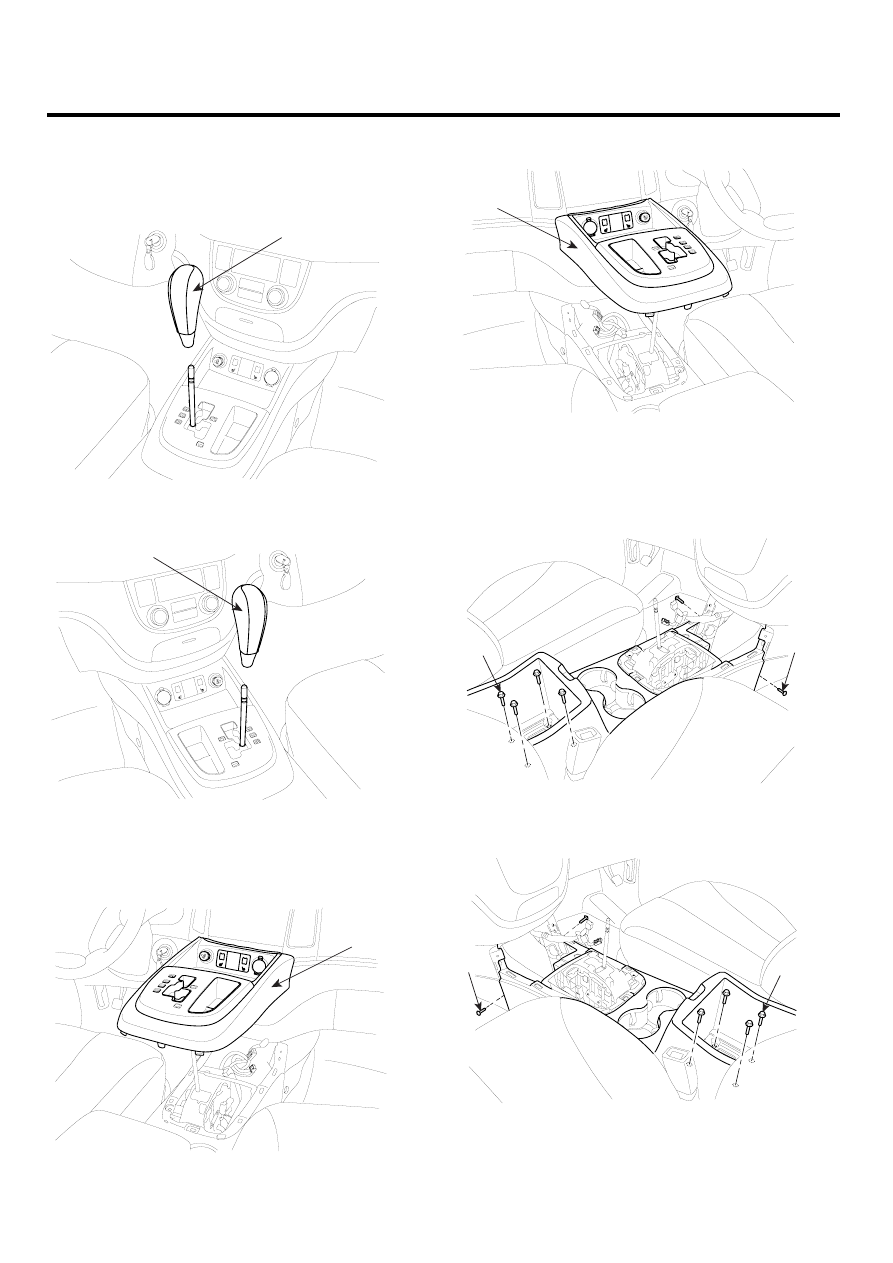

1.

Remove the shift lever knob(A).

[LHD]

A

SCMAT6022D

[RHD]

A

SCMAT6022R

2.

Remove the center console cover (A).

[LHD]

A

SCMAT6023D

[RHD]

A

SCMAT6023R

3.

Remove the center console cover by removing the two
screws (A) and the four bolts (B). (See BD group)

[LHD]

A

B

SCMAT6024D

[RHD]

A

B

SCMAT6024R

AUTOMATIC TRANSAXLE CONTROL SYSTEM

AT -193

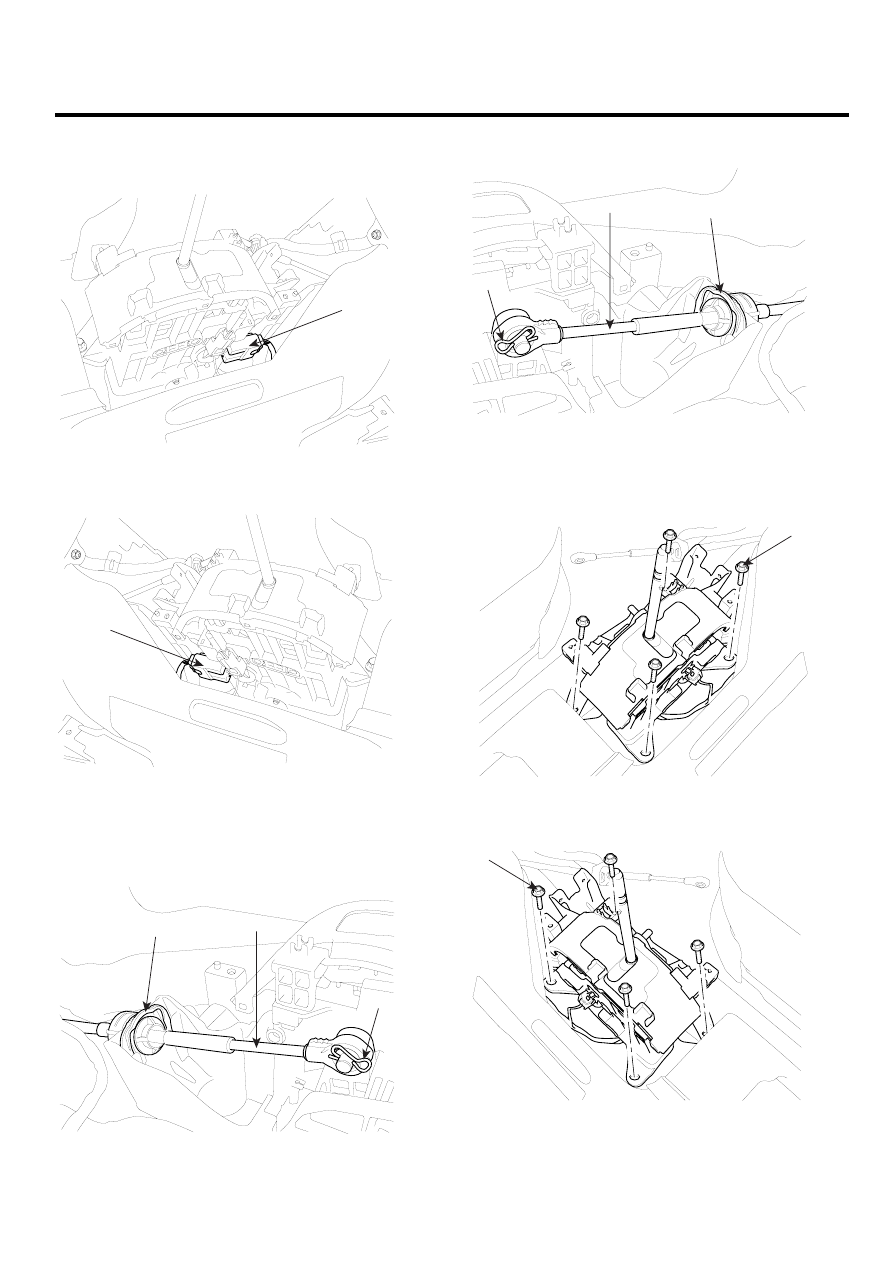

4.

Disconnect the interlock switch connector (A).

[LHD]

A

SCMAT6025D

[RHD]

A

SCMAT6025R

5.

Remove the control cable assembly by removing the
snap pin (A) and the clip (B).

[LHD]

B

C

A

SCMAT6026D

[RHD]

B

C

A

SCMAT6026R

6.

Remove the shift lever bolts (A-4ea).

[LHD]

A

SCMAT6027D

[RHD]

A

SCMAT6027R

7.

Remove the shift lever assembly.

AT -194

AUTOMATIC TRANSAXLE (F4A51)

INSPECTION

E20B75D9

1.

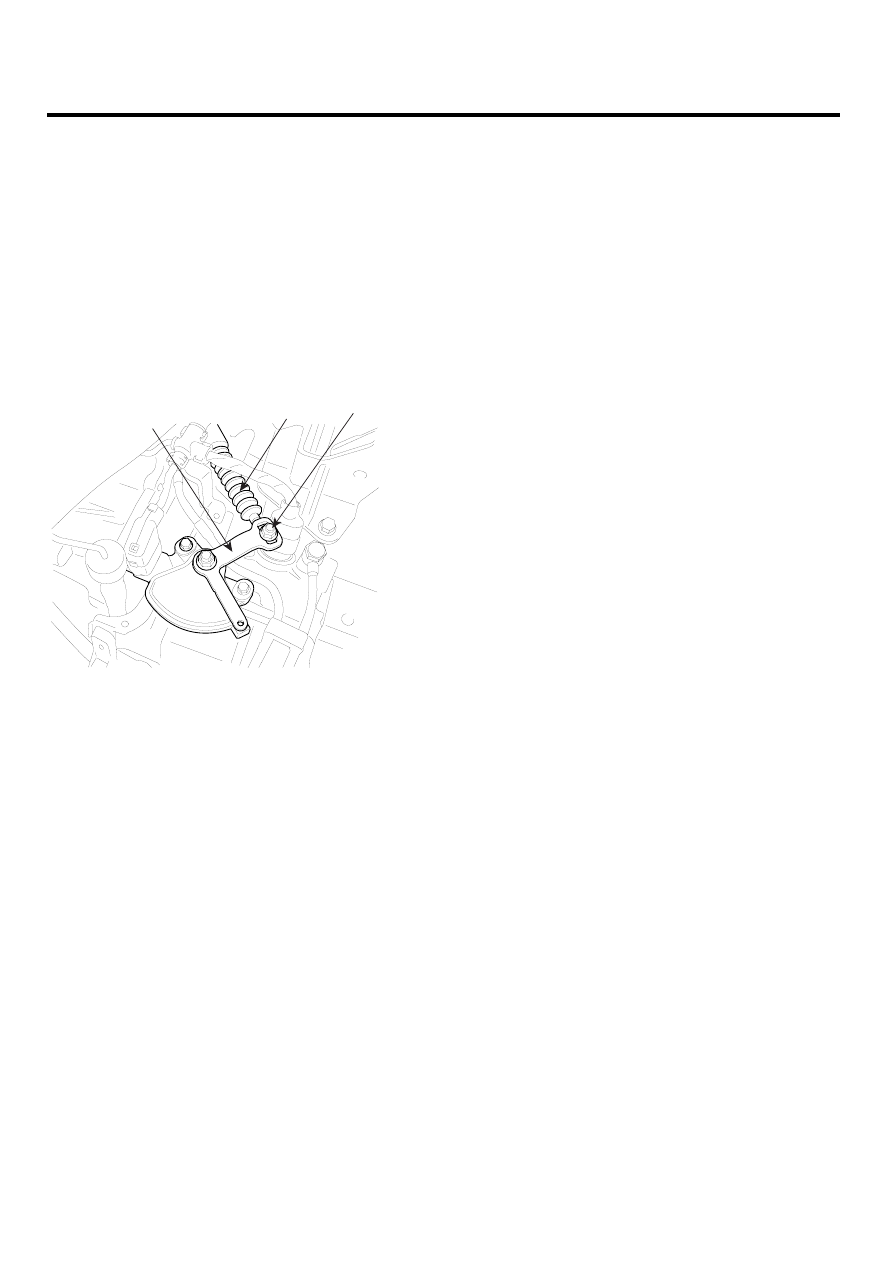

Adjusting method for T/M control cable

1)

Set room side lever and T/M side lever to "N"
position.

2)

Connect room side lever and shift cable.

3)

Connect T/M side lever to cable in a following
orders.
a.

Push cable lightly to "F" direction shown to
eliminate FREE PLAY of cable.

b.

Tighten adjusting nut(C).

C

B

A

LKLG002B

4)

After adjusting according to (2)-(4). Check to be
sure that this part operates surely at each range
of T/M side corresponding to each position of
room lever.

INSTALLATION

EC05C9CB

1.

Installation is the reverse of removal.

Automatic

Transaxle (A5HF1)

GENERAL

AUTOMATIC TRANSAXLE SYSTEM

AUTOMATIC TRANSAXLE

AUTOMATIC TRANSAXLE CONTROL SYS-
TEM

SOLENOID VALVE
VFS(VARIABLE FORCE SOLENOID) VALVE
INPUT SPEED SENSOR
OUTPUT SPEED SENSOR
TRANSAXLE OIL TEMPERATURE SENSOR
TRANSAXLE RANGE (TR) SWITCH
