AT -144

AUTOMATIC TRANSAXLE (F4A51)

2.

CHECK PCM/TCM

1)

Connect scantool to data link connector(DLC).

2)

Ignition "ON" ＆ Engine "OFF".

3)

Select A/T solenoid valve actuator test and operate actuator test.

4)

Can you hear operating sound for 2nd SOLENOID VALVE actuator testing function?

YES

▶ Go to "Verification of vehicle repair" procedure.

NO

▶ Replace PCM/TCM as necessary and go to "Verification of vehicle repair" procedure.

ACTUATOR TEST CONDITION
1.

IG SWITCH ON

2.

TRANSAXLE RANGE SWITCH is normal

3.

P RANGE

4.

Vehicle Speed 0mph(0km/h)

5.

Throttle position sensor ＜ 1V

6.

IDLE SWITCH ON

7.

ENGINE RPM 0

VERIFICATION OF VEHICLE REPAIR

E281AE36

Refer to DTC P0743.

AUTOMATIC TRANSAXLE SYSTEM

AT -145

DTC P0765 SHIFT CONTROL SOLENOID VALVE D CIRCUIT MALFUNCTION

COMPONENT LOCATION

EED27453

Refer to DTC P0743.

GENERAL DESCRIPTION

E331DF52

The Automatic transmission changes the gear position of the transmission by utilizing a combination of clutches and
brakes, which are controlled by solenoid valves. This automatic transmission consists of a: LR (Low and Reverse Brake),
2ND (2nd Brake), UD (Under Drive Clutch), OD (Over Drive Clutch), REV (Reverse Clutch), and RED (Reduction Brake,
only for 5 speed transmissions).
The OD Clutch is engaged in the 3rd gear and 4th gear positions.

DTC DESCRIPTION

EC62EBFF

The TCM checks the Under Drive Clutch Control Signal by monitoring the feedback signal from the solenoid valve drive
circuit. If an unexpected signal is monitored (for example, high voltage is detected when low voltage is expected or low
voltage is detected when high voltage is expected), the TCM judges that the OVER DRIVE CLUTCH drive control solenoid
circuit is malfunctioning and sets this code.

DTC DETECTING CONDITION

EAECAFE2

Item

Detecting Condition

Possible cause

DTC Strategy

• Check voltage range

Enable Conditions

• 16V ＞ Voltage Battery ＞11V
• In gear state(no gear shifting) 500msec is

passed from turn on the relay

• A/T Relay = ON
• Engine state = RUN

Threshold value

• Out of available voltage range

Diagnostic Time

• More than 2 seconds

Fail Safe

• Locked in 3rd gear.(Control relay off)

• Open or short in circuit
• Faulty OD SOLENOID

VALVE

• Faulty PCM/TCM

SPECIFICATION

E765188E

Refer to DTC P0743.

AT -146

AUTOMATIC TRANSAXLE (F4A51)

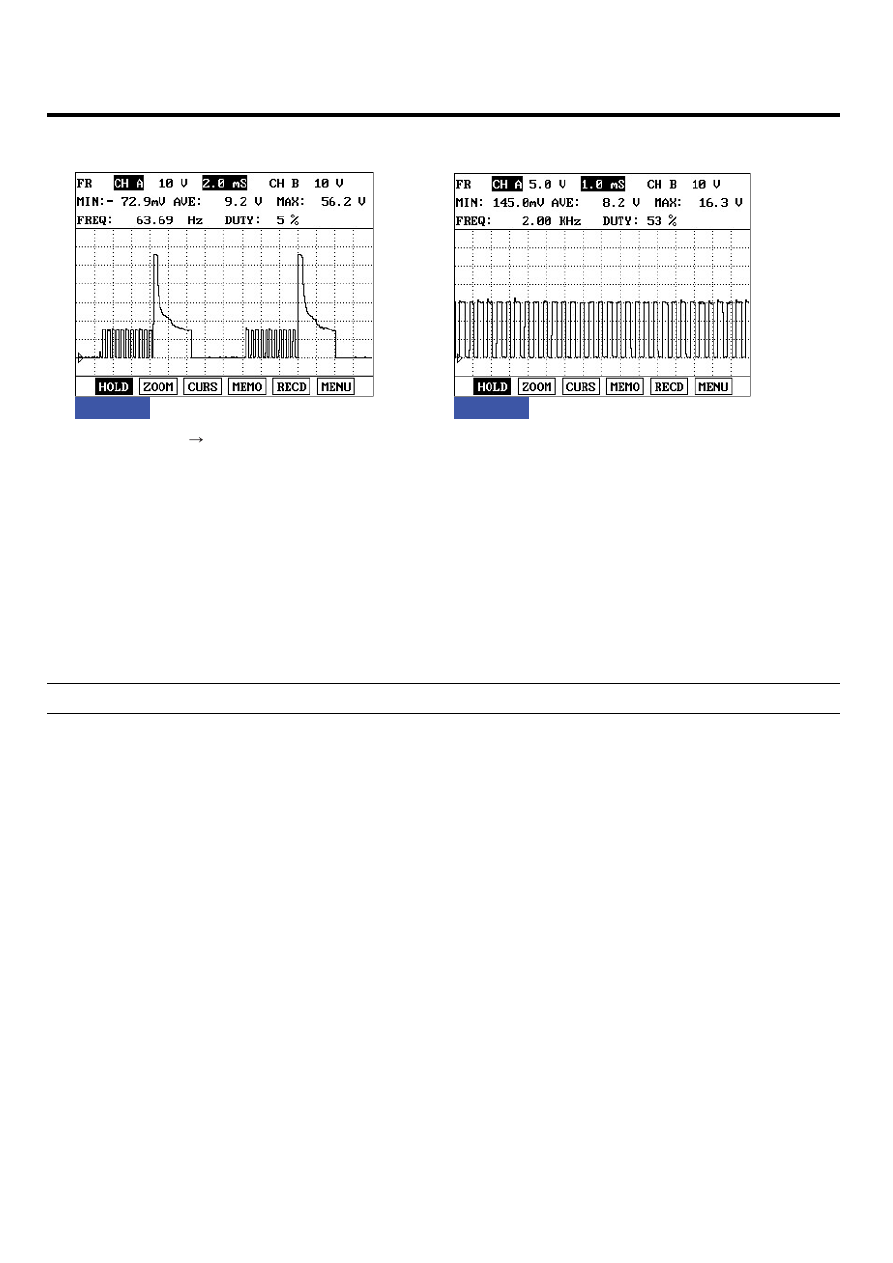

SIGNAL WAVEFORM

E50A1C64

FIG.1)

FIG. 1) "3rd" gear

 "2nd" gear

FIG. 2) "P & N" Range

FIG.2)

EKBF120A

MONITOR SCANTOOL DATA

E41DE2CD

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "OD SOL. VALVE" parameter on the scantool.

4.

Shift gear at each position.

Specification: 2nd gear → 0.0%, 3nd gear → 100%

AUTOMATIC TRANSAXLE SYSTEM

AT -147

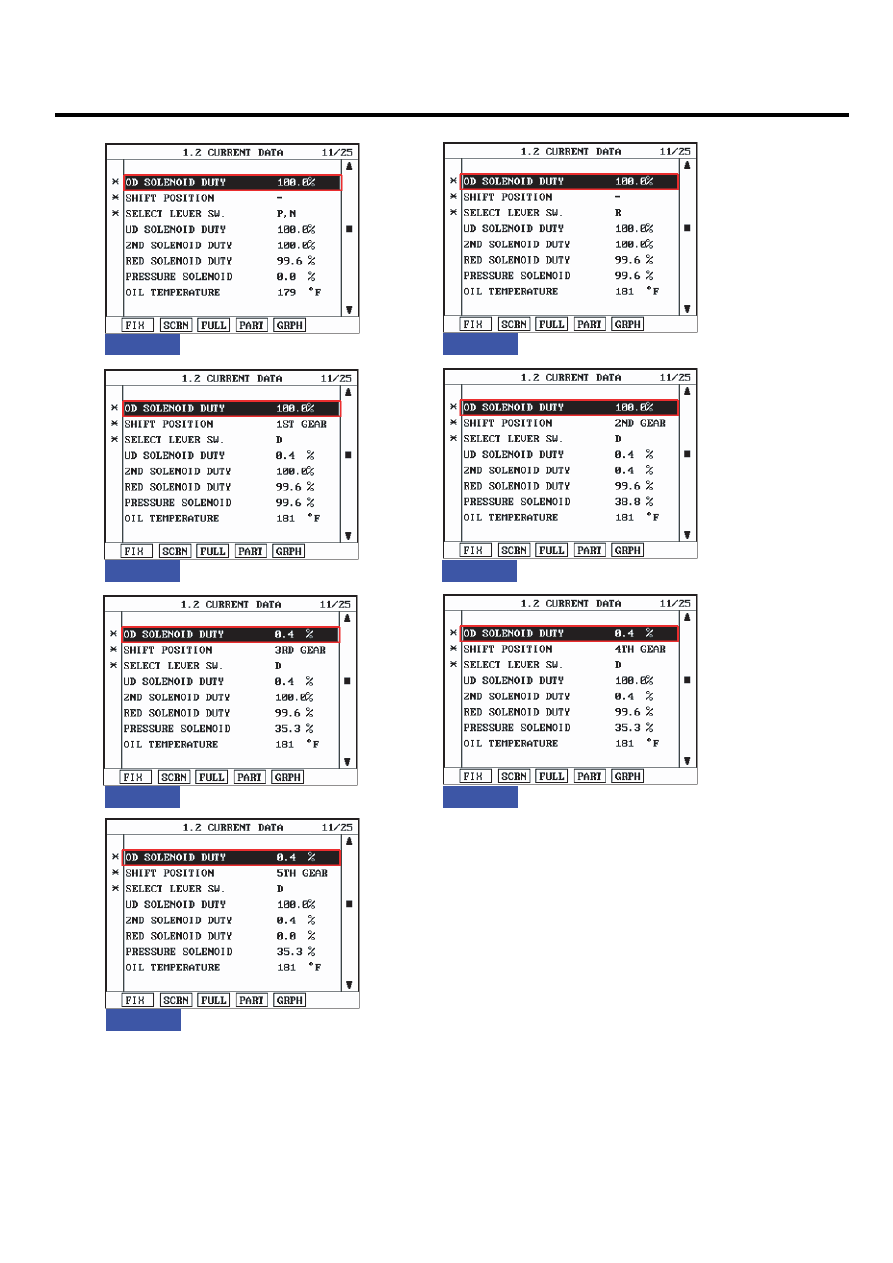

FIG.1)

FIG.2)

FIG. 1) P,N
FIG. 2) "R"
FIG. 3) "D 1st" gear
FIG. 4) "2nd" gear
FIG. 5) "3rd" gear
FIG. 6) "4th" gear
FIG. 7) "5th" gear

FIG.3)

FIG.4)

FIG.5)

FIG.6)

FIG.7)

SCMAT6755L
