AT -136

AUTOMATIC TRANSAXLE (F4A51)

1

2

3

4

5

6

7

8

9

10

11

12

3. UD solenoid valve

4. 2ND solenoid valve
5. A/T battery
6. A/T battery
7. VF solenoid valve(+)
8. VF solenoid valve(-)
9. DCC solenoid valve
10.RED solenoid valve
11. LR solenoid valve
12. OD solenoid valve

C09

Ω

SCMAT6748L

4)

Is resistance within specifications?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Check for short to ground in harness. Repair as necessary and go to "Verification of vehicle repair" procedure.

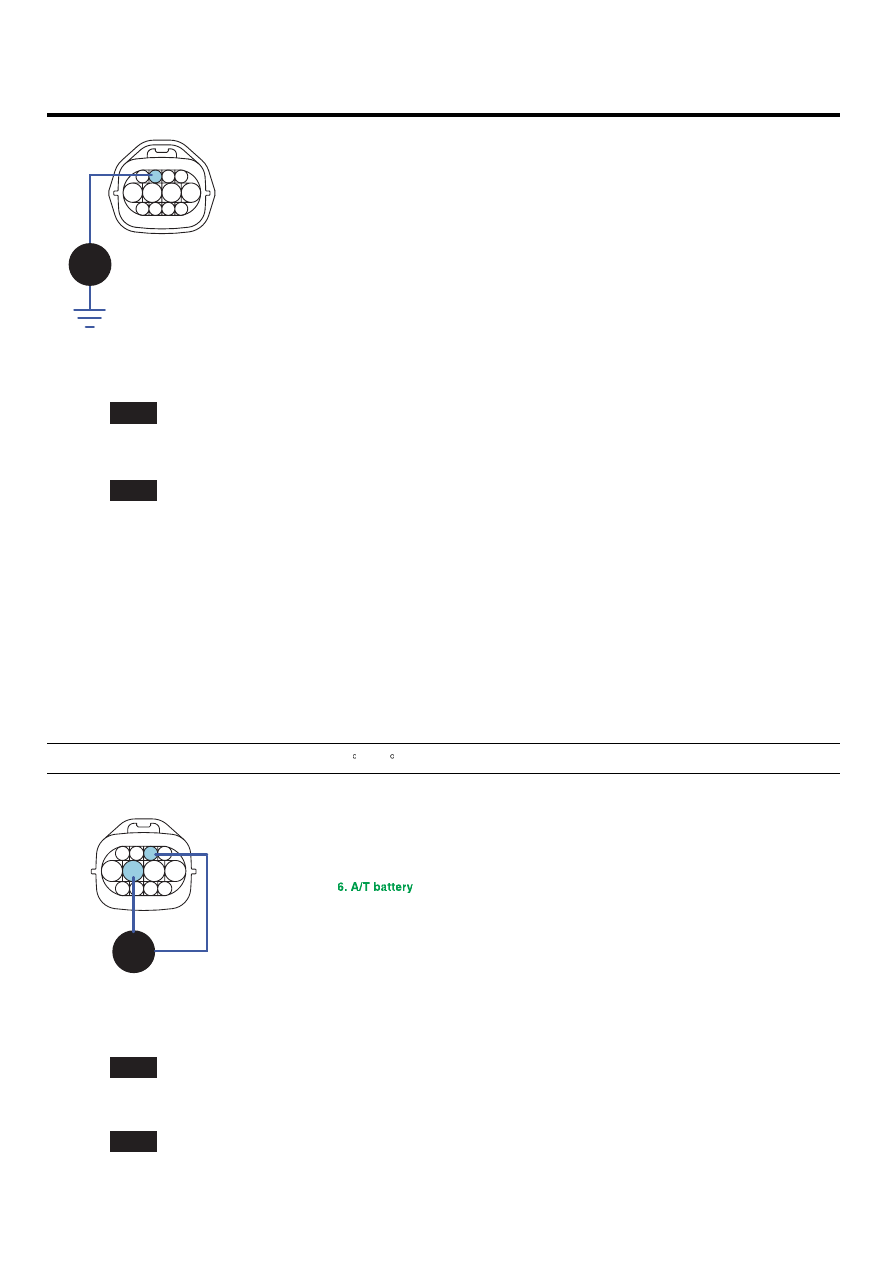

COMPONENT INSPECTION

EB8A623F

1.

CHECK SOLENOID VALVE

1)

Ignition "OFF".

2)

Disconnect "A/T SOLENOID VALVE" connector.

3)

Measure resistance between terminal "3" and terminal "6" of the ATM SOLENOID VALVE harness connector.

Specification: Approximately 2.7~3.4 Ω [20 C(68 F)]

3. UD solenoid valve

4. 2ND solenoid valve
5. A/T battery

7. VF solenoid valve(+)
8. VF solenoid valve(-)
9. DCC solenoid valve
10.RED solenoid valve
11. LR solenoid valve
12. OD solenoid valve

C09

Ω

1 2 3 4

5

6

7

8

9 10 1112

Component Side

SCMAT6749L

4)

Is resistance within specification?

YES

▶ Go to "CHECK PCM/TCM" as below.

NO

▶ Replace UD SOLENOID VALVE as necessary and go to "Verification of vehicle repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

AT -137

2.

CHECK PCM/TCM

1)

Connect scantool to data link connector(DLC).

2)

Ignition "ON" ＆ Engine "OFF".

3)

Select ATM solenoid valve actuator test and operate actuator test.

4)

Can you hear operating sound for UD SOLENOID VALVE actuator testing function?

YES

▶ Go to "Verification of vehicle repair" procedure.

NO

▶ Replace PCM/TCM as necessary and go to "Verification of vehicle repair" procedure.

ACTUATOR TEST CONDITION
1.

IG SWITCH ON

2.

TRANSAXLE RANGE SWITCH is normal

3.

P RANGE

4.

Vehicle Speed 0mph(0km/h)

5.

Throttle position sensor ＜ 1V

6.

IDLE SWITCH ON

7.

ENGINE RPM 0

VERIFICATION OF VEHICLE REPAIR

ECF2D3A5

Refer to DTC P0743.

AT -138

AUTOMATIC TRANSAXLE (F4A51)

DTC P0760 SHIFT CONTROL SOLENOID VALVE C CIRCUIT MALFUNCTION

COMPONENT LOCATION

E1994EC6

Refer to DTC P0743.

GENERAL DESCRIPTION

EE1A17C7

The Automatic transmission changes the gear position of the transmission by utilizing a combination of clutches and
brakes, which are controlled by solenoid valves. This automatic transmission consists of a: LR (Low and Reverse Brake),
2ND (2nd Brake), UD (Under Drive Clutch), OD (Over Drive Clutch), REV (Reverse Clutch), and RED (Reduction Brake,
only for 5 speed transmissions).
The 2ND Brake is engaged in the 2nd gear and 4th gear positions.

DTC DESCRIPTION

E2AC72C5

The TCM checks the Under Drive Clutch Control Signal by monitoring the feedback signal from the solenoid valve drive
circuit. If an unexpected signal is monitored, (For example, high voltage is detected when low voltage is expected or
low voltage is detected when high voltage is expected) the TCM judges that 2nd Brake drive control solenoid circuit is
malfunctioning and sets this code.

DTC DETECTING CONDITION

EE1D0BD8

Item

Detecting Condition

Possible cause

DTC Strategy

• Check voltage range

Enable Conditions

• 16V ＞ Voltage Battery ＞11V
• In gear state(no gear shifting) 500msec is

passed from turn on the relay

• A/T Relay = ON
• Engine state = RUN

Threshold value

• Out of available voltage range

Diagnostic Time

• More than 2 seconds

Fail Safe

• Locked in 3rd gear.(Control relay off)

• Open or short in circuit
• Faulty 2ND SOLENOID

VALVE

• Faulty PCM/TCM

SPECIFICATION

E84E22AA

Refer to DTC P0743.

AUTOMATIC TRANSAXLE SYSTEM

AT -139

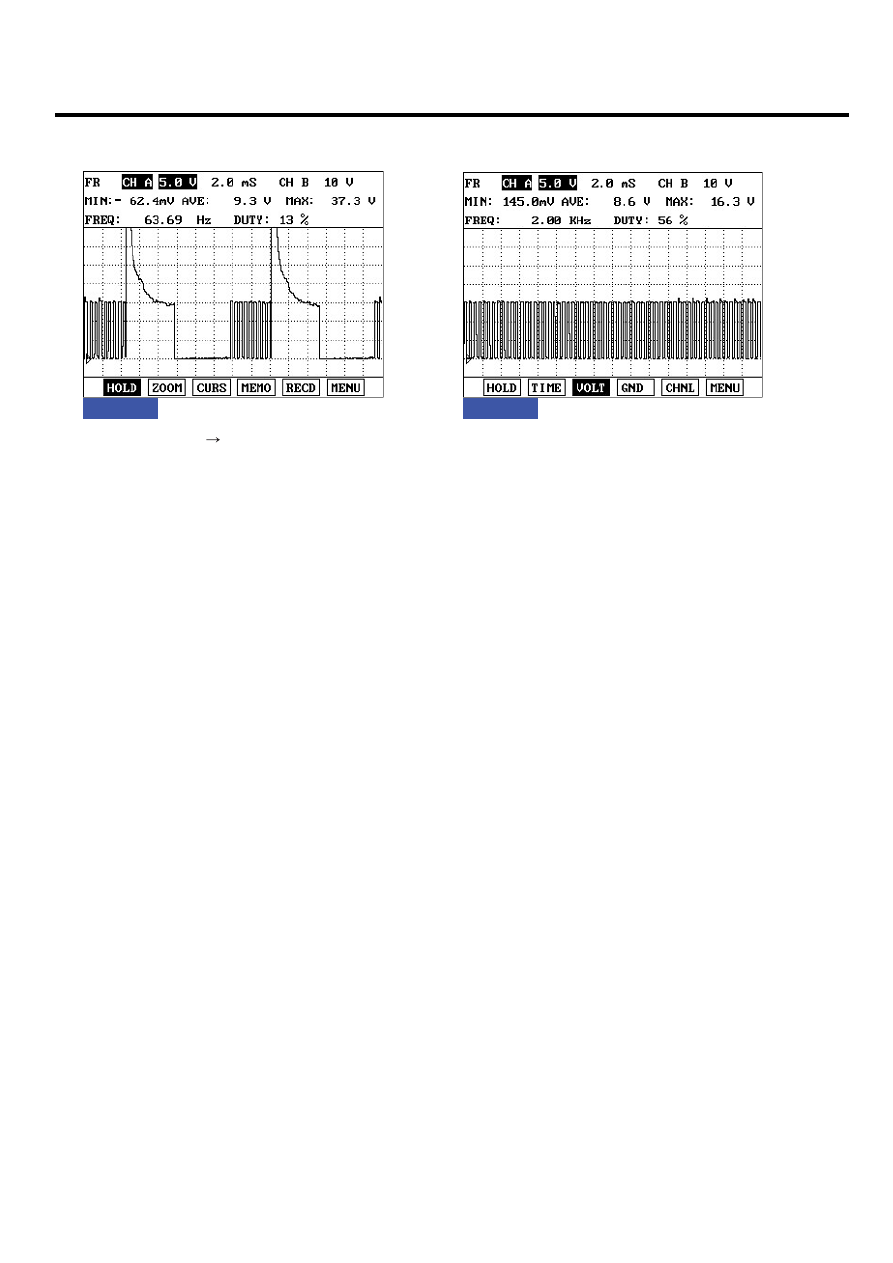

SIGNAL WAVEFORM

EF2EFDF9

FIG.1)

FIG. 1) "2ND" gear

 "1st" gear

FIG. 2) "P & N" Range

FIG.2)

EKBF119A

MONITOR SCANTOOL DATA

EF772FBB

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "2nd SOL. VALVE" parameter on the scantool.

4.

Shift gear at each position.
