AT -100

AUTOMATIC TRANSAXLE (F4A51)

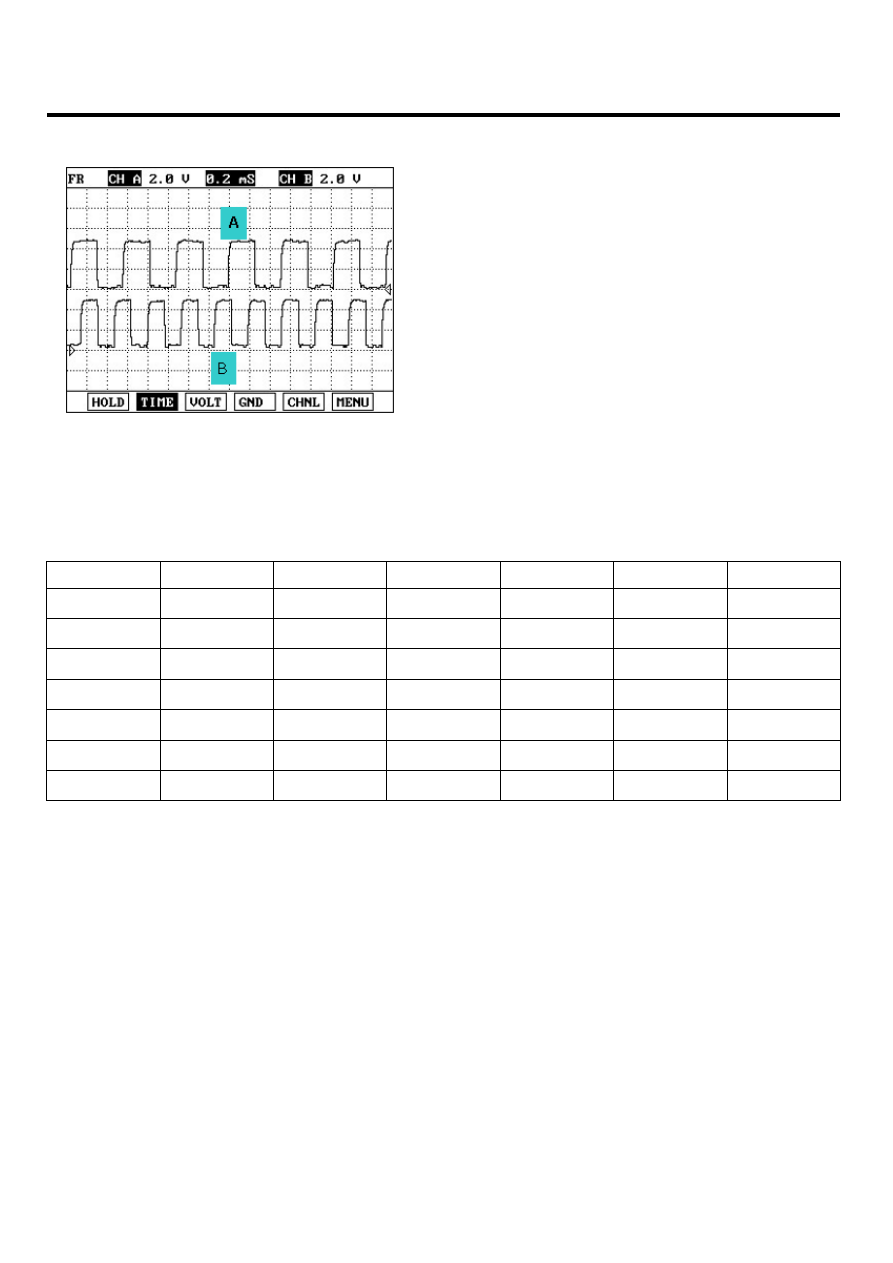

SIGNAL WAVEFORM

EC9BDEAE

LKLG107C

MONITOR SCANTOOL DATA

EC8F0610

※ It is difficult to "STALL TEST" in 4th gear, therefore Go to "Signal Circuit Inspection" procedure.

OPERATING ELEMENT OF EACH SHIFTING RANGE

UD/C

OD/C

REV/C

2ND/B

LR/B

OWC

P

●

R

●

●

N

●

D1

●

●

○

D2

●

●

D3

●

●

D4

●

●

※ Low ＆ Reverse Brake is released when the vehicle speed is over 7Km/h(5 MPH).

AUTOMATIC TRANSAXLE SYSTEM

AT -101

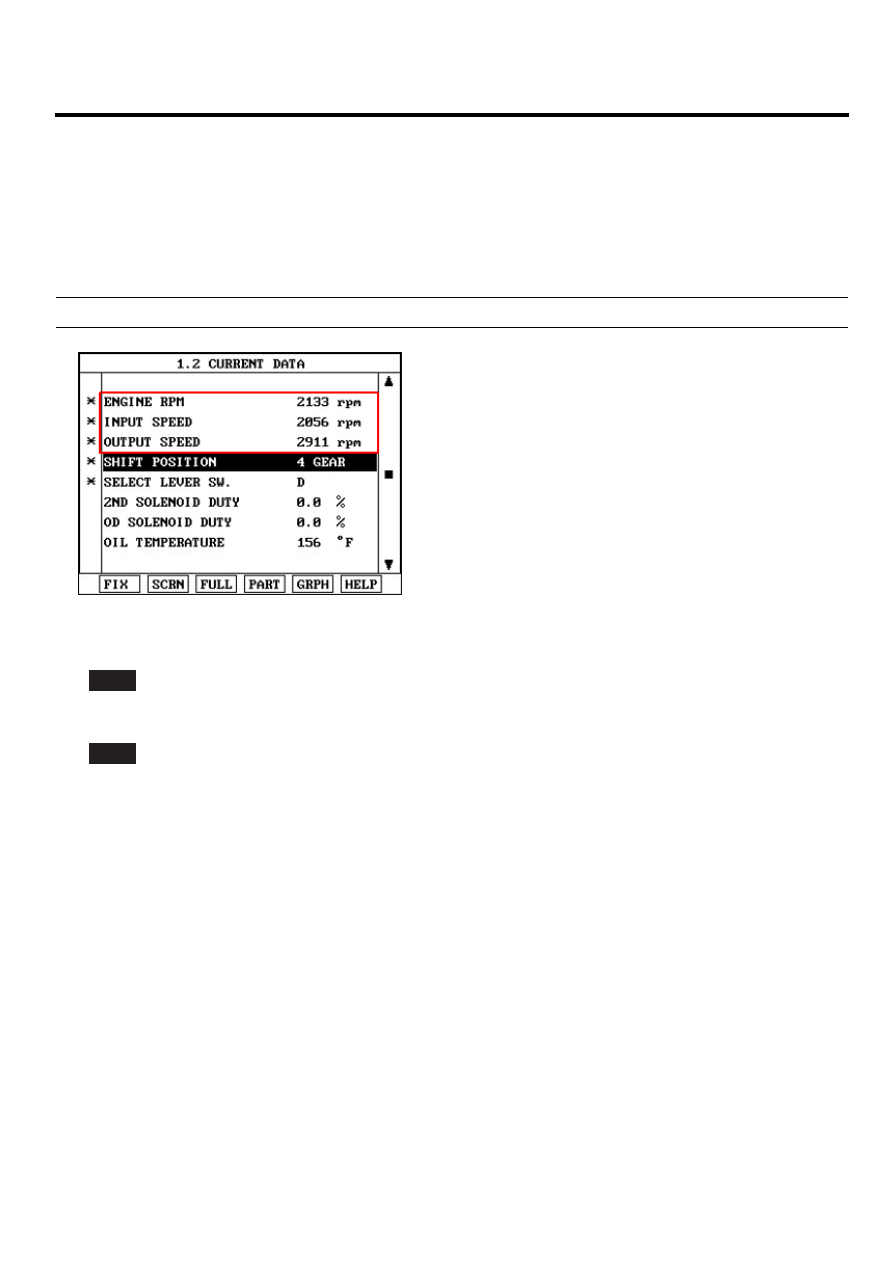

SIGNAL CIRCUIT INSPECTION

E99C24DA

1.

Connect Scantool.

2.

Engine "ON".

3.

Monitor the "INPUT ＆ OUTPUT SPEED SENSOR" parameter on the scantool.

4.

Accelerate the Engine speed until about 2000 rpm in the 4th gear.

Specification : INPUT SPEED - (OUTPUT SPEED × GEAR RATIO) ≤ 200 RPM

ELQE038A

5.

Are "INPUT ＆ OUTPUT SPEED SENSOR" within specifications?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for electrical noise of circuit in INPUT ＆ OUTPUT SPEED SENSOR or replace INPUT ＆ OUTPUT SPEED
SENSOR. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

AT -102

AUTOMATIC TRANSAXLE (F4A51)

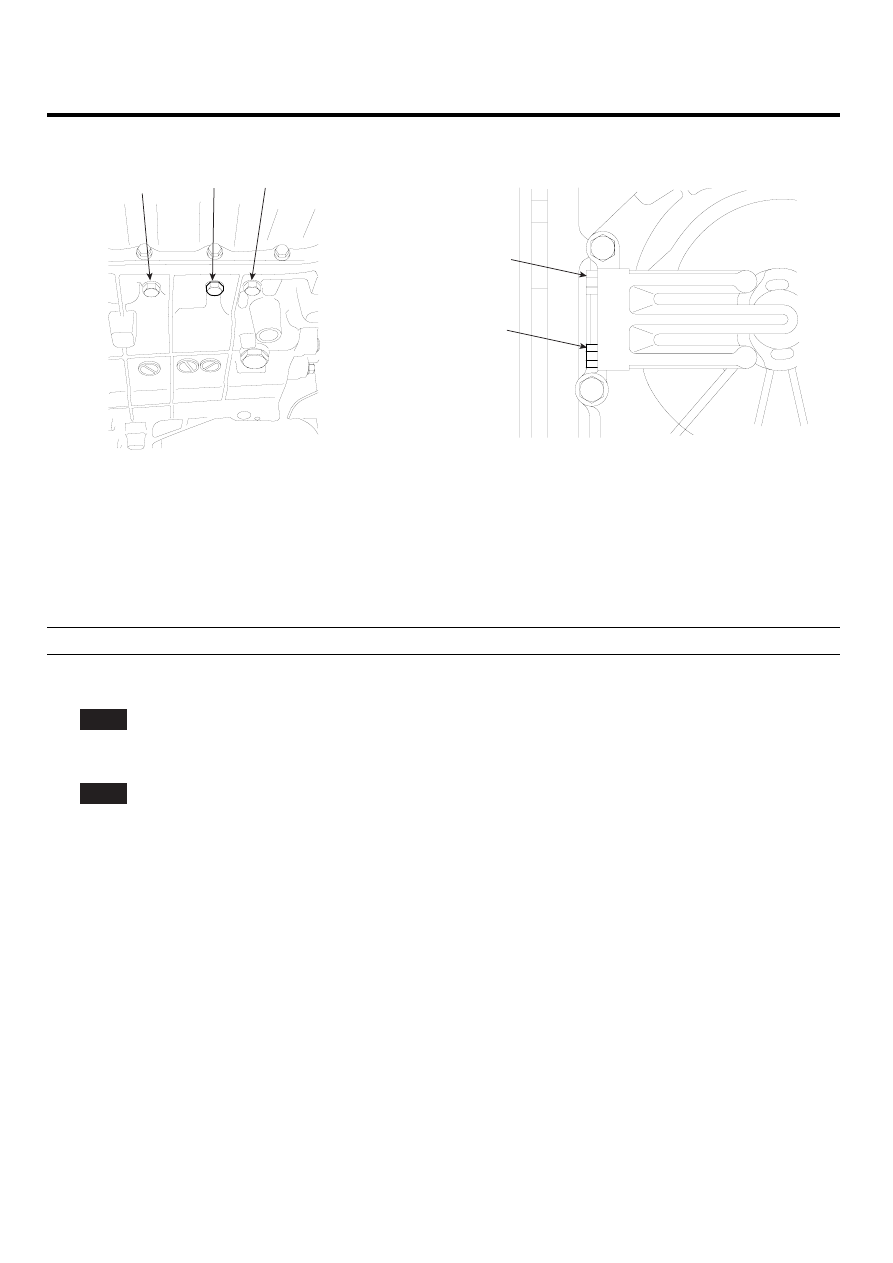

COMPONENT INSPECTION

EFE04A6C

2ND

UD

LR

RVS

OD

EKBF109D

1.

Connect Oil pressure gauge to "OD" and "2nd" port.

2.

Engine "ON".

3.

Drive the car with gear position "4".

4.

Compare it with reference data as below.

Specification : Refer to DTC P0731.

5.

Is oil pressure value within specification?

YES

▶ Repair AUTO TRANSAXLE(Clutch or Brake) as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Replace AUTO TRANSAXLE (BODY CONTROL VALVE faulty) as necessary and go to "Verification of Vehicle
Repair " procedure.

VERIFICATION OF VEHICLE REPAIR

EC1BC0DB

Refer to DTC P0731.

AUTOMATIC TRANSAXLE SYSTEM

AT -103

DTC P0741 TORQUE CONVERTER CLUTCH CIRCUIT - STUCK OFF

GENERAL DESCRIPTION

ECAA9FDC

The PCM/TCM controls the locking and unlocking of the Torque Converter Clutch ( or Damper Clutch ), to the input shaft
of the transmission, by appling hydraulic pressure. The main purpose of T/C clutch control is to save fuel by decreasing
the hydraulic load inside the T/C. The PCM/TCM outputs duty pulses to control the Damper Clutch Control Solenoid Valve(
DCCSV ) and hydraulic pressure is applied to the DC according to the DCC duty ratio value. When the duty ratio is high,
high pressure is applied and the Damper Clutch is locked. The normal operating range of the Damper Clutch Control duty
ratio value is from 30%(unlocked) to 85%(locked).

DTC DESCRIPTION

ED347B7C

The PCM/TCM increases the duty ratio to engage the Damper Clutch by monitoring slip rpms (difference vlaue beteween
engine speed and turbine speed ). To decrease the slip of the Damper Clutch, the PCM/TCM increases the duty ratio
by appling more hyraulic pressure. When slip rpm does not drop under some value with 100% duty ratio, the PCM/TCM
determines that the Torque Converter Clutch is stuck OFF and sets this code.

DTC DETECTING CONDITION

E3022CAC

Item

Detecting Condition

Possible cause

DTC Strategy

• Stuck "OFF"

Enable Conditions

• Always

Threshold value

• TCC duty ＞ 0% or TCC abnormal slip counter ≥ 4

Diagnostic Time

• 1 second

Fail Safe

• Damper clutch abnormal system

(If diagnosis code P0741 is output four times,
TORQUE CONVERTER(DAMPER) CLUTCH
is not controlled by PCM/TCM)

※ TORQUE CON-
VERTER(DAMPER) CLUTCH
: TCC

• Faulty TCC or oil pressure

system

• Faulty TCC solenoid valve
• Faulty body control valve
• Faulty PCM/TCM

MONITOR SCANTOOL DATA

E2404E0E

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Select "D RANGE" and drive vehicle.

4.

Monitor the "TORQUE CONVERTER(DAMPER) CLUTCH" parameter on the scantool.

Specification : TCC SLIP＜160RPM(In condition that TCC SOL. DUTY ＞40％ )
