DIESEL CONTROL SYSTEM

FLA -303

Specification : A/C "OFF" : 1200mV~1500mV
A/C " ON" : 1500mV~ 2400mV

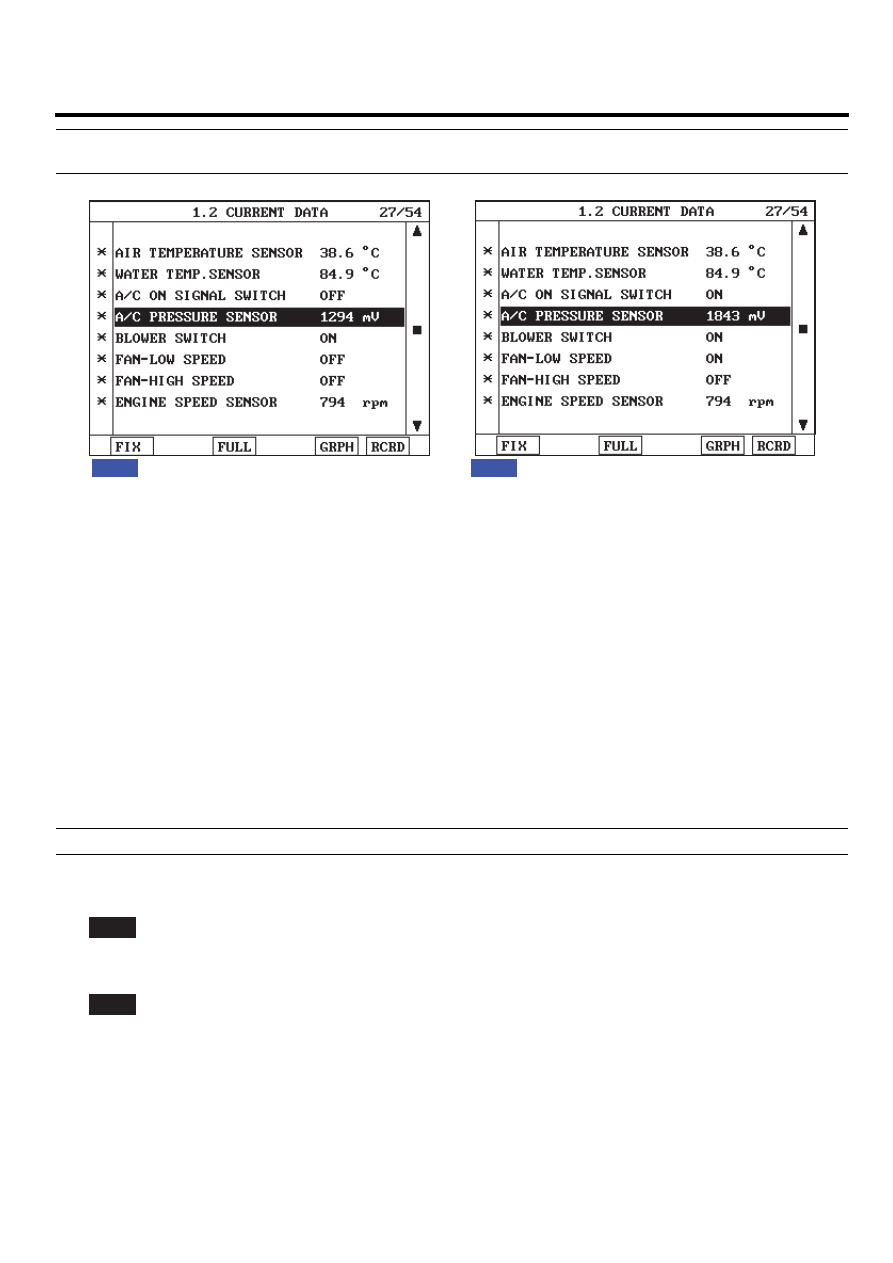

Fig.1) Data at idle and aircon "OFF", Aircon pressure sensor output voltage is 1300mV.
Fig.2) Data at idle and aircon "ON".  Aircon pressure sensor output voltage increases as aircon compressor operates.

Fig.1

Fig.2

EGNG001T

TERMINAL AND CONNECTOR INSPECTION

EF4CD920

Refer to DTC P0532.

POWER CIRCUIT INSPECTION

E7C53071

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect A/C pressure transducer connector.

3.

IG KEY "ON".

4.

Measure the voltage of A/C pressure transducer terminal 3.

Specification : 4.8V~5.1V

5.

Is the measured voltage within the specification ?

YES

▶ Go to "Signal Circuit Inspection".

NO

▶ Repair open in power circuit of A/C pressure transducer and go to "Verification of Vehicle Repair".
[ Check open between aircon pressure sensor connector terminal 3 and ECM connector terminal 22. ]

SIGNAL CIRCUIT INSPECTION

E94955BA

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

FLA -304

FUEL SYSTEM

2)

Disconnect A/C pressure transducer connector.

3)

IG KEY "ON".

4)

Measure the voltage of A/C pressure transducer terminal 2.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Ground Circuit Inspection".

NO

▶ Go to "2.Check open in signal circuit" as follows.

2.

Check open in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect A/C pressure transducer connector and ECM connector.

3)

Check continuity between A/C pressure transducer connector terminal 2 and ECM connector terminal 13.

Specification : Continuity (below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "3.Check short to battery in signal circuit " as follows.

NO

▶ Repair open in signal circuit and go to "Verification of Vehicle Repair".

3.

Check short to battery in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect A/C pressure transducer connector and ECM connector.

3)

IG KEY "ON".

4)

Measure the voltage of A/C pressure transducer terminal 2.

Specification : 0.0V~0.1V

5)

Is abnormal voltage detected in the circuit with both connector disconnected?

YES

▶ Repair short to battery and go to "Verification of Vehicle Repair".

DIESEL CONTROL SYSTEM

FLA -305

NO

▶ Go to "Component Inspection".

GROUND CIRCUIT INSPECTION

EDF0A090

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect A/C pressure transducer connector.

3.

IG KEY "ON".

4.

Measure the voltage of A/C pressure transducer terminal 3. [ TEST "A" ]

5.

Measure the voltage of A/C pressure transducer terminal 3 and terminal 1. [ TEST "B" ]
( terminal 3: Check + prove , terminal 1 : Check - prove )

Specification : the voltage difference between TEST "A" and TEST "B" is within 200mV

6.

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When "B" voltage is not detected : Repair open in ground circuit and go to "Verification of Vehicle Repair".
▶ When the voltage difference between "A" and "B" is above 200mV : Eliminate the causes of excessive resistance
and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E28F69F9

1.

Aircon pressure sensor visual inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect A/C pressure transducer connector.

3)

Check if corrosion and contamination at aircon pressure sensor terminal is detected.

4)

Check aircon pressure sensor connecting torque and aircon refrigerant leakage.

5)

Does any problem is detected at aircon pressure sensor?

YES

▶ Replace aircon pressure sensor and go to "Verification of Vehicle Repair".

NO

▶ Go to "2. Check A/C pressure transducer waveform " as follows.

2.

Check A/C pressure transducer waveform

1)

IG KEY "OFF", ENGINE "OFF".

2)

Connect A/C pressure transducer connector.

FLA -306

FUEL SYSTEM

3)

Connect oscilloscope to A/C pressure transducer connector terminal 2.

4)

Monitor aircon pressure sensor waveform at idle as turning Aircon "ON".

Specification : Refer to "Siganl waveform ＆ data"

5)

Is A/C pressure transducer waveform outputted correctly?

YES

▶ Go to "Verification of Vehicle Rapair".

NO

▶ Replace A/C pressure transducer and go to "Verification of Vehicle Rapair".

VERIFICATION OF VEHICLE REPAIR

EFB38236

Refer to DTC P0532.
