DIESEL CONTROL SYSTEM

FLA -299

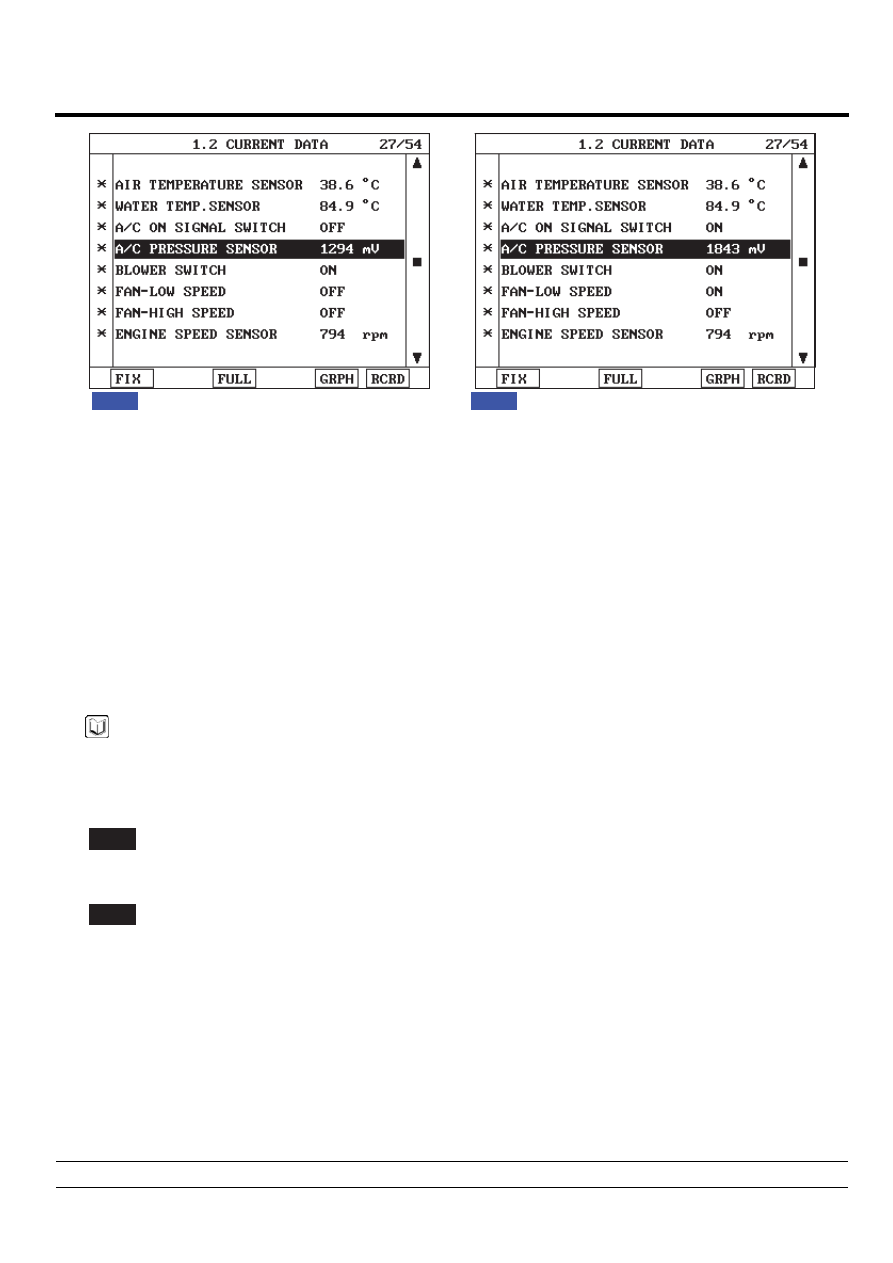

Fig.1) Data at idle and aircon "OFF", Aircon pressure sensor output voltage is 1300mV.
Fig.2) Data at idle and aircon "ON".  Aircon pressure sensor output voltage increases as aircon compressor operates.

Fig.1

Fig.2

EGNG001T

TERMINAL AND CONNECTOR INSPECTION

E22C863B

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damage of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at mail connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

EACACD4F

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect A/C pressure transducer connector.

3.

IG KEY "ON".

4.

Measure the voltage of A/C pressure transducer terminal 3.

Specification : 4.8V~5.1V

FLA -300

FUEL SYSTEM

5.

Is the measured voltage within the specification ?

YES

▶ Go to "Signal Circuit Inspection".

NO

▶ Repair open in power circuit of A/C pressure transducer and go to "Verification of Vehicle Repair".
[ Check open between aircon pressure sensor connector terminal 3 and ECM connector terminal 22. ]

SIGNAL CIRCUIT INSPECTION

E9663565

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect A/C pressure transducer connector.

3)

IG KEY "ON".

4)

Measure the voltage of A/C pressure transducer terminal 2.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ Repair short to ground in signal circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E7207EB8

1.

Aircon pressure sensor visual inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect A/C pressure transducer connector.

3)

Check if corrosion and contamination at aircon pressure sensor terminal is detected.

4)

Check aircon pressure sensor connecting torque and aircon refrigerant leakage.

5)

Does any problem is detected at aircon pressure sensor?

YES

▶ Replace aircon pressure sensor and go to "Verification of Vehicle Repair".

NO

▶ Go to "2. Check A/C pressure transducer waveform " as follows.

2.

Check A/C pressure transducer waveform

DIESEL CONTROL SYSTEM

FLA -301

1)

IG KEY "OFF", ENGINE "OFF".

2)

Connect A/C pressure transducer connector.

3)

Connect oscilloscope to A/C pressure transducer connector terminal 2.

4)

Monitor aircon pressure sensor waveform at idle as turning Aircon "ON".

Specification : Refer to "Siganl waveform ＆ data"

5)

Is A/C pressure transducer waveform outputted correctly?

YES

▶ Go to "Verification of Vehicle Rapair".

NO

▶ Replace A/C pressure transducer and go to "Verification of Vehicle Rapair".

VERIFICATION OF VEHICLE REPAIR

E0A6CA65

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -302

FUEL SYSTEM

DTC P0533 A/C REFRIGERANT PRESSURE SENSOR "A" CIRCUIT HIGH
INPUT

COMPONENT LOCATION

ECEBFCE3

Refer to DTC P0532.

GENERAL DESCRIPTION

EF918BDD

Refer to DTC P0532.

DTC DESCRIPTION

EDBC0DDF

P0533 is set when the voltage above 4800mV - maximum voltage of A/C pressure transducer signal - is detected for more
than 0.6 sec.. This code is due to open or short in signal or ground circuit of A/C pressure transducer.

DTC DETECTING CONDITION

E4B3BCB7

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• When output signal is above the maximum

value ( above 4800mV )

DiagnosticTime

• 600ms

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• A/C pressure transducer

circuit

• A/C pressure transducer

component

SPECIFICATION

EBC0F624

Refer to DTC P0532.

SCHEMATIC DIAGRAM

EFBE7BB1

Refer to DTC P0532.

SIGNAL WAVEFORM AND DATA

E6554D86

Refer to DTC P0532.

MONITOR SCANTOOL DATA

E54D9902

1.

Connect scantool to Data Link Cable (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "A/C PRESSURE SENSOR" parameter on the scantool.
