COOLING SYSTEM

EMA -85

3.

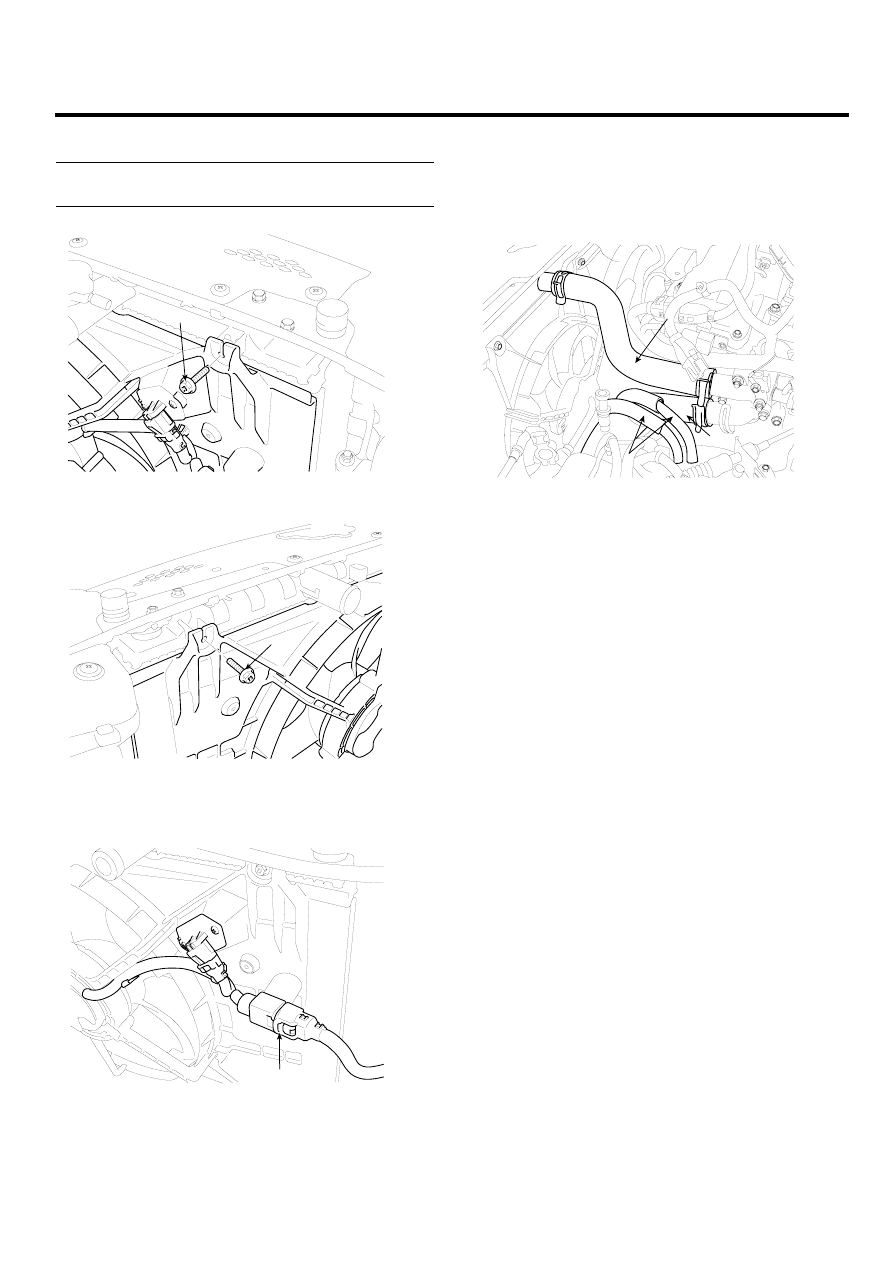

Install the cooling fan mounting bolts(A, B)

Tightening torque :
6.9 ~ 10.8N.m (0.7 ~ 1.1kgf.m, 5.1 ~ 8.0lb-ft)

A

ACJF043A

B

ACJF044A

4.

Connect the fan motor connector(A).

A

ACJF042A

5.

Install the upper radiator hose(A) and lower radiator
hose(B).

6.

Install the ATF(Automatic Transaxle Fluid) Oil cooler
hoses(C).

A

B

C

ACJF010A

7.

Fill with engine coolant.

8.

Start engine and check for leaks.

EMA -86

ENGINE (D4FA - DSL1.5)

LUBRICATION SYSTEM

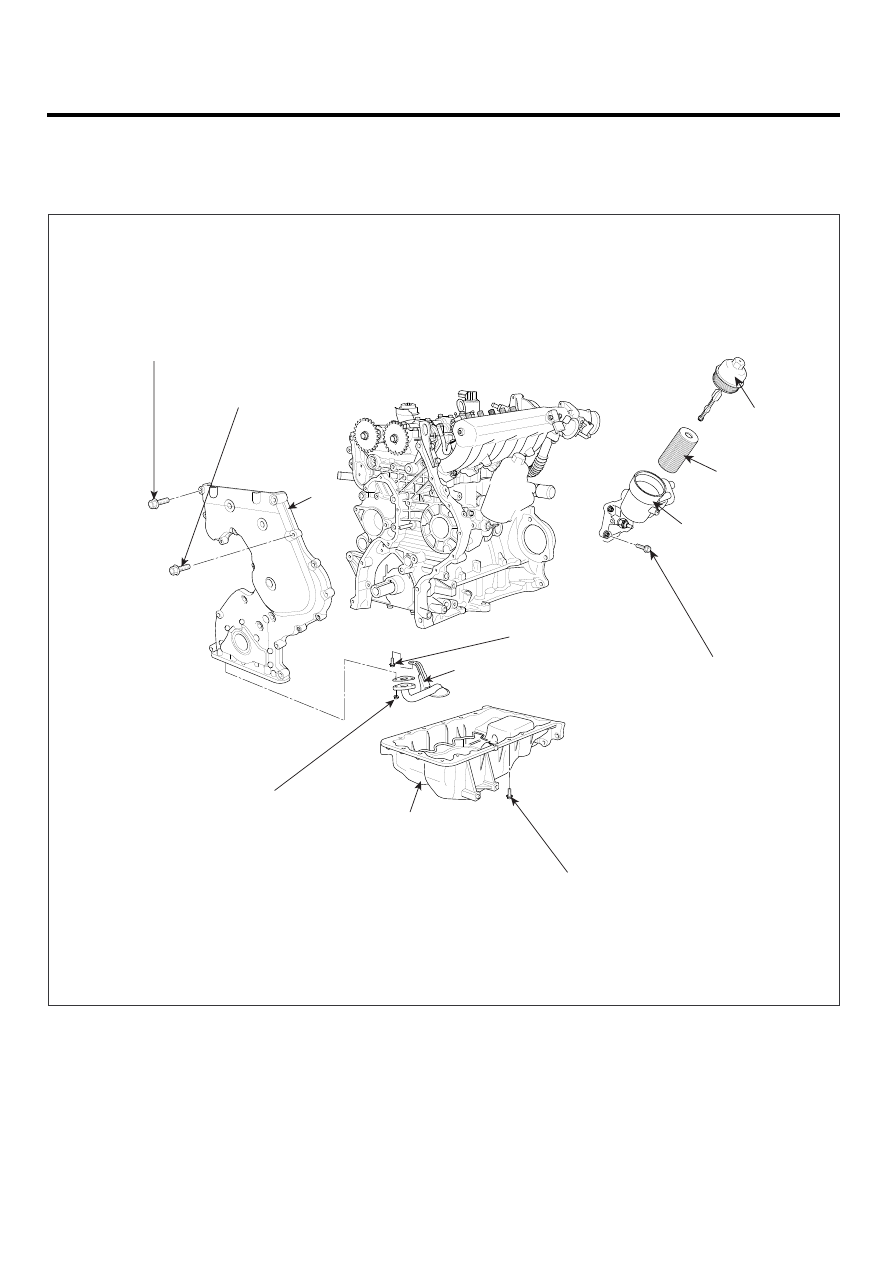

COMPONENT

E206D0D5

19.6 ~ 26.5
(2.0 ~ 2.7, 14.5 ~ 19.5)

TORQUE : N.m(kgf.m, lbf.ft)

4.  Timing chain cover
5.  Oil pan
6.  Oil strainer

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

4

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

6

19.6 ~ 26.5
(2.0 ~ 2.7, 14.5 ~ 19.5)

5

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

1.  Oil filter cap
2.  Oil filter
3.  Oil filter housing & oil cooler assembly

1

2

3

19.6 ~ 26.5
(2.0 ~ 2.7, 14.5 ~ 19.5)

LCGF124A

LUBRICATION SYSTEM

EMA -87

OIL AND FILTER REPLACEMENT

EF3CA4CE

CAUTION

• Prolonged and repeated contact with mineral

oil will result in the removal of natural fats
from the skin, leading to dryness, irritation
and dermatitis. In addition, used engine oil
contains potentially harmful contaminants
which may cause skin cancer.

• Exercise caution in order to minimize the

length and frequency of contact of your skin
to used oil.

Wear protective clothing and

gloves. Wash your skin thoroughly with soap
and water, or use water-less hand cleaner,
to remove any used engine oil. Do not use
gasoline, thinners, or solvents.

• In order to preserve the environment, used oil

and used oil filter must be disposed of only at
designated disposal sites.

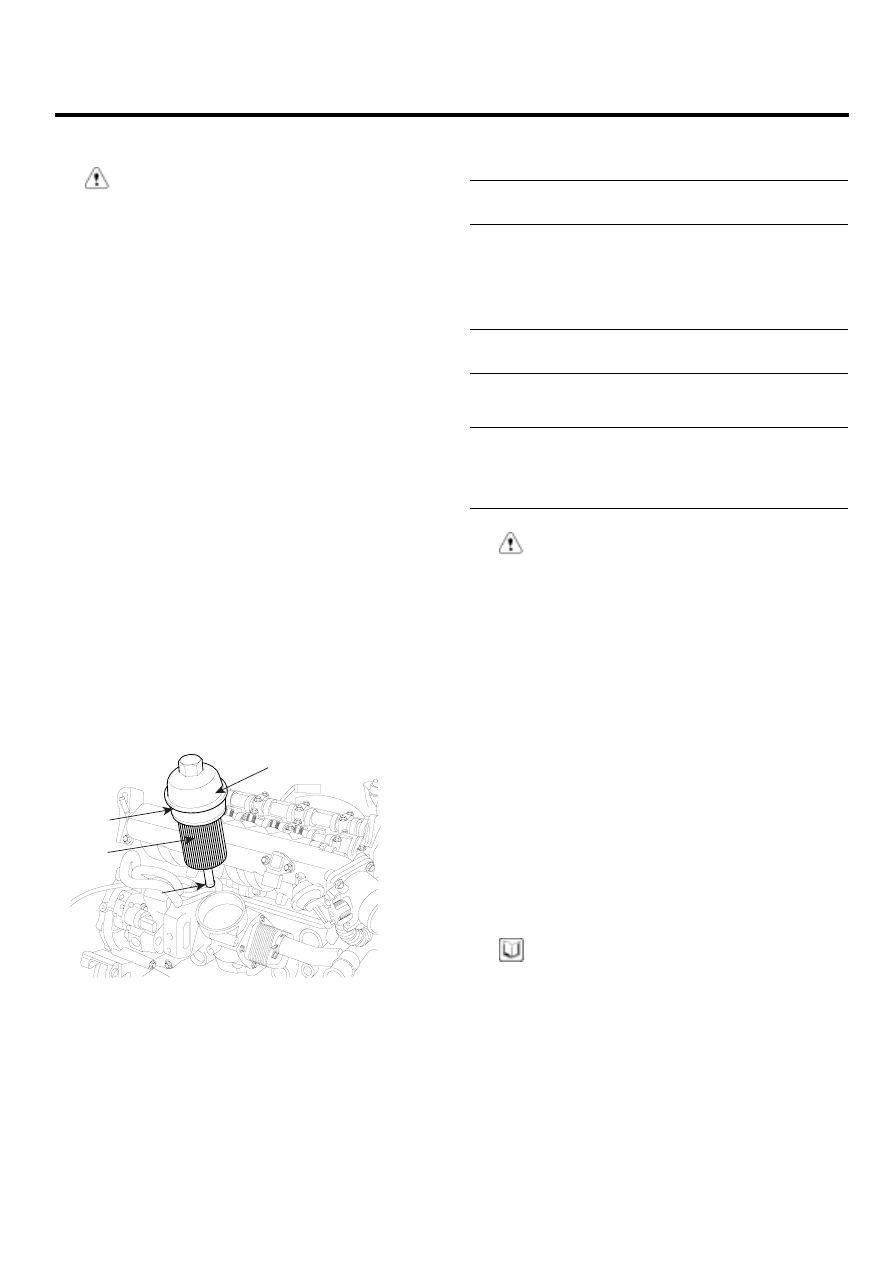

1.

Drain the engine oil.

1)

Remove the oil filler cap.

2)

Loosen the oil filter cap until O-ring(C) appears.
Be careful for oil not to overflow.

3)

Remove the oil drain plug, and drain the oil into
a container.

2.

Replace the oil filter(B).

1)

Remove the oil filter upper cap(A).

A

B

C

D

ACGF035A

2)

Replace the O-ring(C,D) of oil filter cap with a
new one.
Inspect the threads and O-ring(C,D). Wipe off the
seat on the oil filter cap, then apply a light coat of
oil to the oil filter upper cap O-ring(C,D).

3)

Install the new oil filter by hand to the upper cap.

4)

After the rubber seal seats, tighten the oil filter
clockwise.

Tightening torque :
24.5N.m(2.5kgf.m, 18.1lb-ft)

3.

Refill with engine oil.

1)

Clean and install the oil drain plug with a new
gasket.

Tightening torque :
34.3 ~ 44.1N.m (3.5 ~ 4.5kgf.m, 25.3 ~ 32.5lb-ft)

2)

Fill wih fresh engine oil.

Oil Capacity
Total : 5.3 L (5.60 US qt, 4.66 lmp qt)
Oil pan : 4.8 L (5.07 US qt, 4.22 lmp qt)
Oil filter : 0.5 L (0.53 US qt, 0.44 lmp qt)

CAUTION

When filling engine oil, fill half of full capacity and
do the remainings in 10 minutes.

3)

Install the oil filler cap.

4.

Start engine and check for oil leaks.

5.

Recheck the engine oil level.

INSPECTION

1.

Check the engine oil quality.
Check the oil deterioration, entry of water, discoloring
of thinning.
If the quality is visibly poor, replace the oil.

2.

Check the engine oil level.
After warning up the engine and then 5 minutes after
the engine stop, oil level should be between the "L"
and "F" marks in the dipstick.
If low, check for leakage and add oil up to the "F" mark.

NOTE

Do not fill with engine oil above the "F" mark.

EMA -88

ENGINE (D4FA - DSL1.5)

SELECTION OF ENGINE OIL

Recommended API classification : CH-04 OR ABOVE
Recommended ACEA classification : B4 OR ABOVE
Recommended SAE viscosity grades :

*1  Restricted by driving condition and environment.
     Not recommended for sustained high speed vehicle operation

Temperature range
anticipated before
next oil change

Recommended SAE viscosity number

20W

30

-40

15W

-40

-30

10W

5W

-30

104

68

50

32

14

5

-4

-13

40

40

20

10

0

-10

-20

-25

0W

-30

*1

*2

LDJF007A

NOTE

For best performance and maximum protection of all
types of operation, select only those lubricants which
:
1.

Satisfy the requirement of the API classification.

2.

Have proper SAE grade number for expected am-
bient temperature range.

3.

Lubricants that do not have both an SAE grade
number and API service classification on the con-
tainer should not be used.
