COOLING SYSTEM

EMA -77

ENGINE COOLANT REFILLING AND

BLEEDING

E4CE2B97

WARNING

Never remove the radiator cap when the engine is
hot.
Serious scalding could be caused by hot fluid un-
der high pressure escaping from the radiator.

CAUTION

When pouring engine coolant, be sure to shut the
relay box lid and not to let coolant spill on the
electrical parts of the paint. If any coolant spills,
rinse it off immediately.

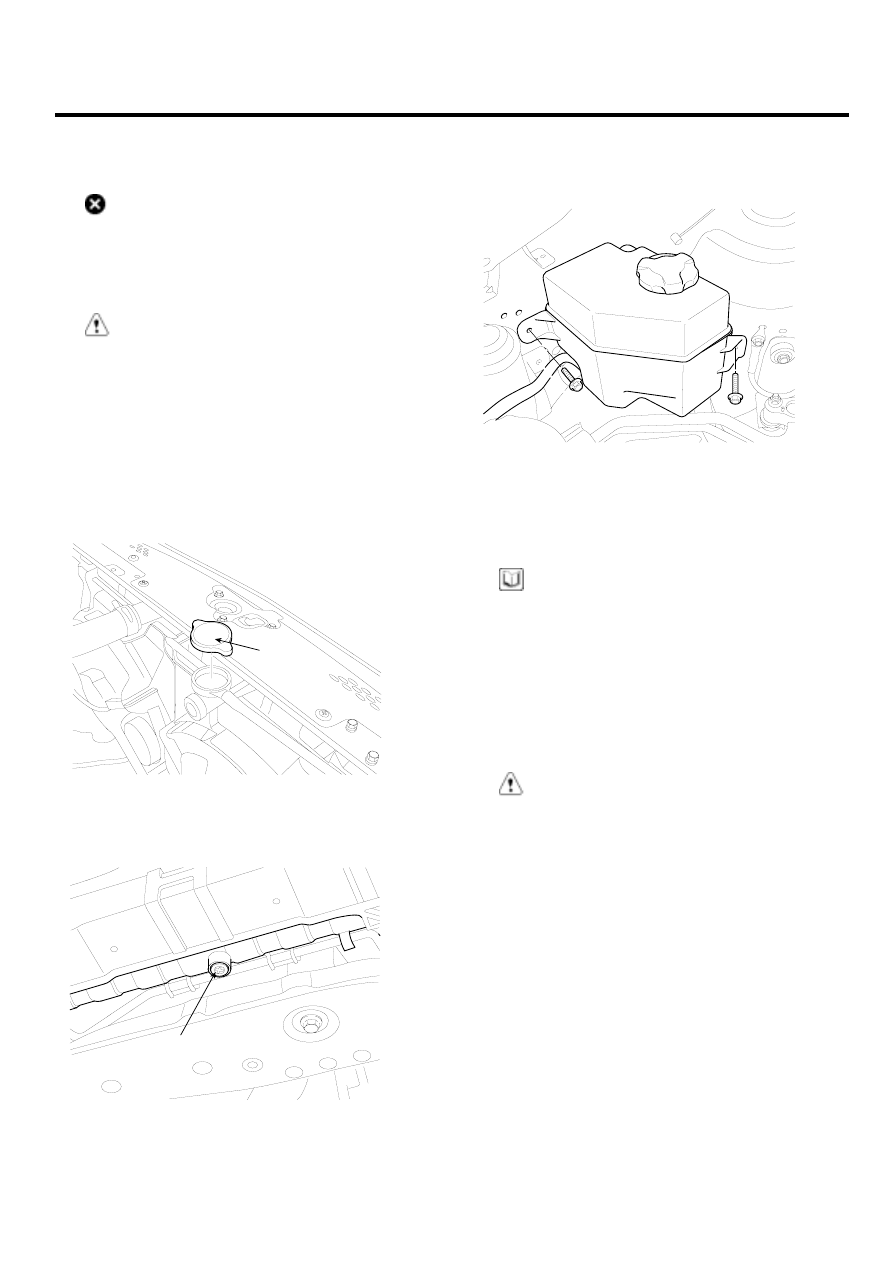

1.

Slide the heater temperature control lever to maxi-
mum heat. Make sure the engine and radiator are
cool to the touch.

2.

Remove the radiator cap(A).

A

ACJF034A

3.

Loosen the drain plug(A), and drain the coolant.

A

ACJF036A

4.

Tighten the radiator drain plug(A) securely.

5.

Remove the coolant reservoir tank. Drain the coolant
and reinstall the coolant reservoir tank. Fill the coolant
reservoir tank to the MAX mark with the coolant.

ACJF037A

6.

Fill fluid mixture with coolant and water slowly through
the radiator cap. Gently squeeze the upper/ lower
hoses of the radiator so as to bleed air easily.

NOTE

• Use only genuine antifreeze/coolant.
• For best corrosion protection, the coolant con-

centration must be maintained year-round at 50%
minimum. Coolant concentrations less than 50%
may not provide sufficient protection against cor-
rosion of freezing.

• Coolant concentrations greater then 60% will im-

pair cooling efficiency and are not recommended.

CAUTION

• Do

not

mix

different

brands

of

an-

tifreeze/coolants.

• Do not use additional rust inhibitors or an-

tirust products; they may not be compatible
with the coolant.

7.

Start the engine and allow coolant to circulate. When
the cooling fan operates and coolant circulates, refill
coolant through the radiator cap.

8.

Repeat 7 until the cooling fan 3 ~ 5times and bleed air
sufficiently out of the cooling system.

9.

Install the radiator cap and fill the reservoir tank to the
"MAX" line with coolant.

10. Run the vehicle under idle until the cooling fan oper-

ates 2 ~ 3 times.

11. Stop the engine and allow coolant to cool.

EMA -78

ENGINE (D4FA - DSL1.5)

12. Repeat step 6 to 11 until the coolant level stays con-

stant and all air is bleed out of the cooling system.

NOTE

Recheck the coolant level in the reservoir tank for 2 ~
3 days after replacing coolant.

Coolant capacity : 5.3 ~ 5.51 liters(5.60 ~ 5.81
US qt, 4.66 ~ 4.84 lmp qt)

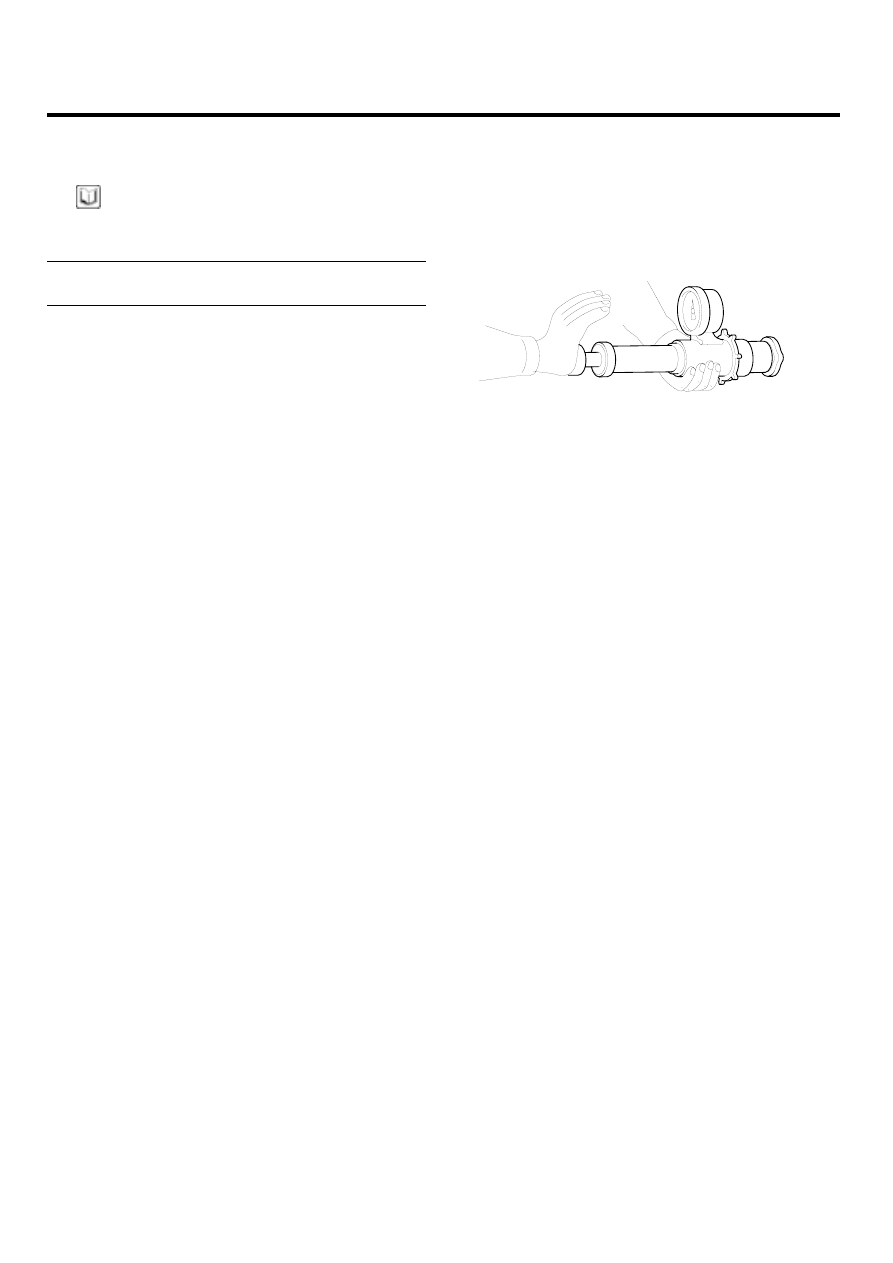

RADIATOR CAP TESTING

1.

Remove the radiator cap, wet its seal with engine
coolant, then install it no pressure tester.

ECKD501X

2.

Apply a pressure of 93.16 ~ 122.58kpa (0.95 ~
1.25kg/cm², 13.51 ~ 17.78psi).

3.

Check for a drop in pressure.

4.

If the pressure drops, replace the cap.

COOLING SYSTEM

EMA -79

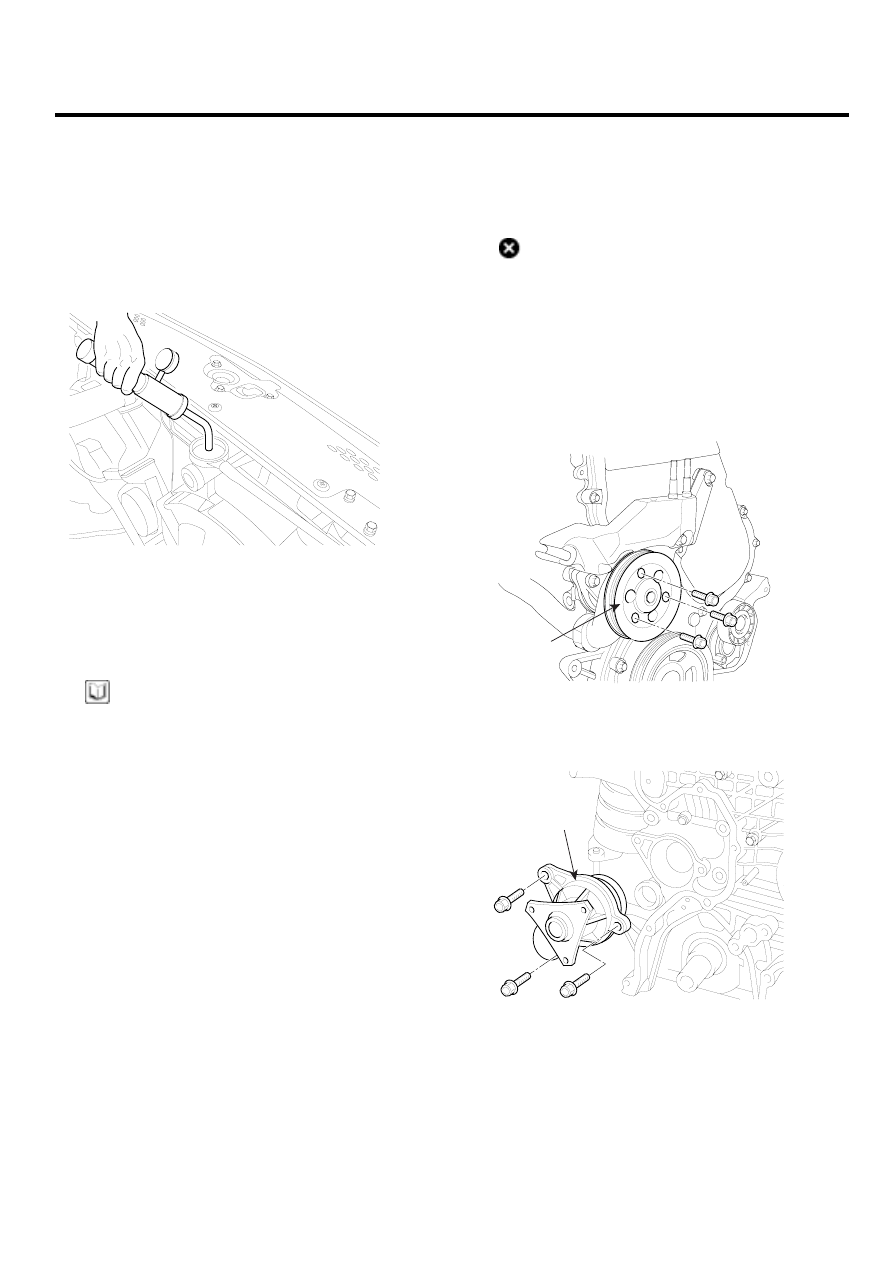

RADIATOR LEAKGE TEST

1.

Wait until engine is cool, then carefully remove the
radiator cap and fill the radiator with engine coolant,
then install it on the pressure tester.

2.

Apply a pressure tester to the radiator and apply a
pressure of 93.16 ~ 122.58kpa (0.95 ~ 1.25kg/cm²,
13.51 ~ 17.78psi).

ACJF035A

3.

Inspect for engine coolant leaks and a drop in pres-
sure.

4.

Remove the tester and reinstall the radiator cap.

NOTE

Check for engine oil in the coolant and/or coolant in
the engine oil.

REMOVAL

E04044C3

WATER PUMP

1.

Drain the engine coolant.

WARNING

System is under high pressure when the engine
is hot.
To avoid danger of releasing scalding engine
coolant, remove the cap only when the engine is
cool.

2.

Remove the drive belts.

3.

Remove the water pump pulley(A).

A

LCGF006A

4.

Remove the water pump(A).

A

LCGF026A

EMA -80

ENGINE (D4FA - DSL1.5)

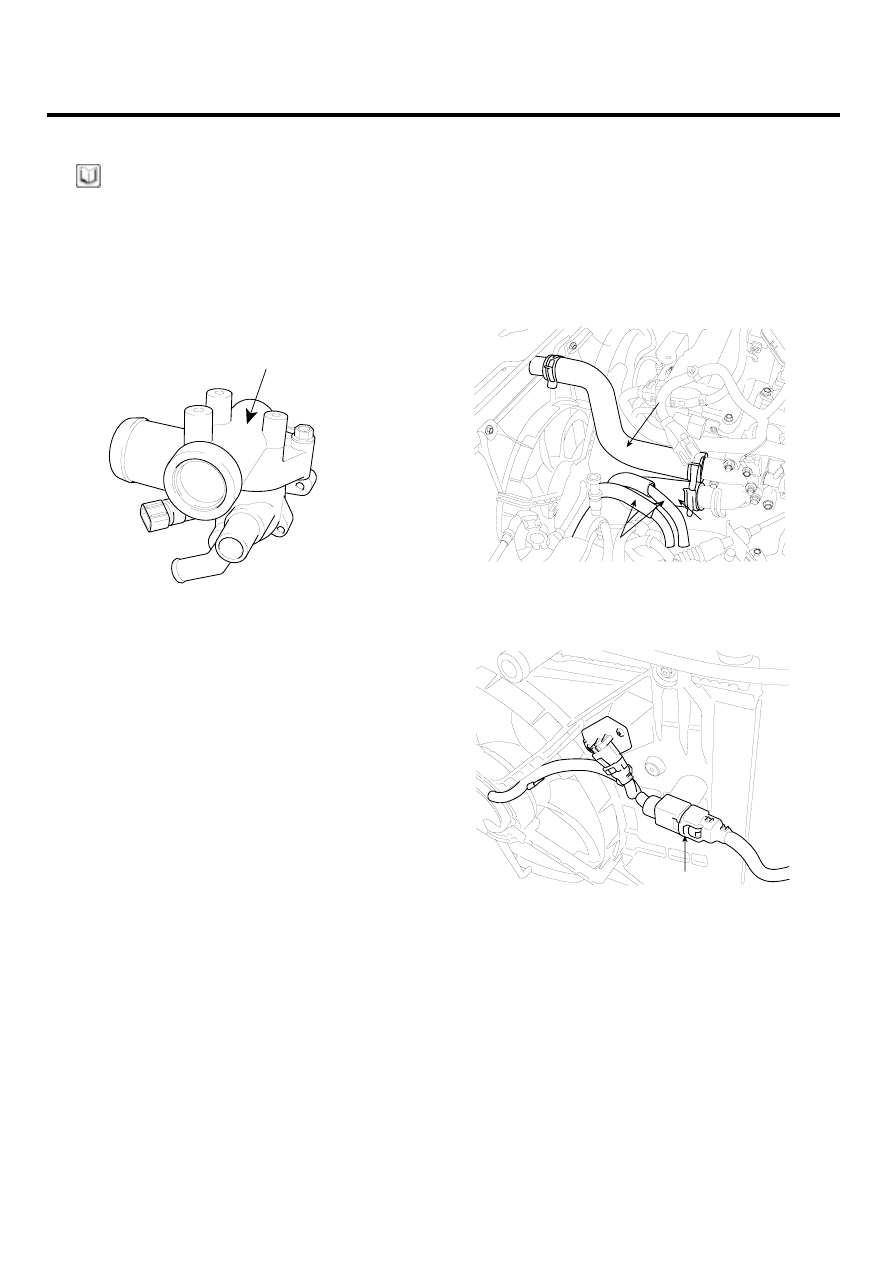

THRMOSTAT

NOTE

Disassembly of the thermostat would have an adverse
effect, causing a lowering of cooling efficiency.

1.

Drain the engine coolant so its level is below thermo-
stat.

2.

Remove the water outlet fitting(A), gasket and ther-
mostat.

A

ADJF048A

RADIATOR

1.

Drain the engine coolant.
Remove the radiator cap to speed draining.

2.

Remove the upper radiator hose (A) and lower radia-
tor hose(B).

3.

Remove the ATF (Automatic Transaxle Fluid) oil
cooler hoses(C). (A/T)

A

B

C

ACJF010A

4.

Disconnect the fan motor connector(A).

A

ACJF042A
