TIMING SYSTEM

EMA -21

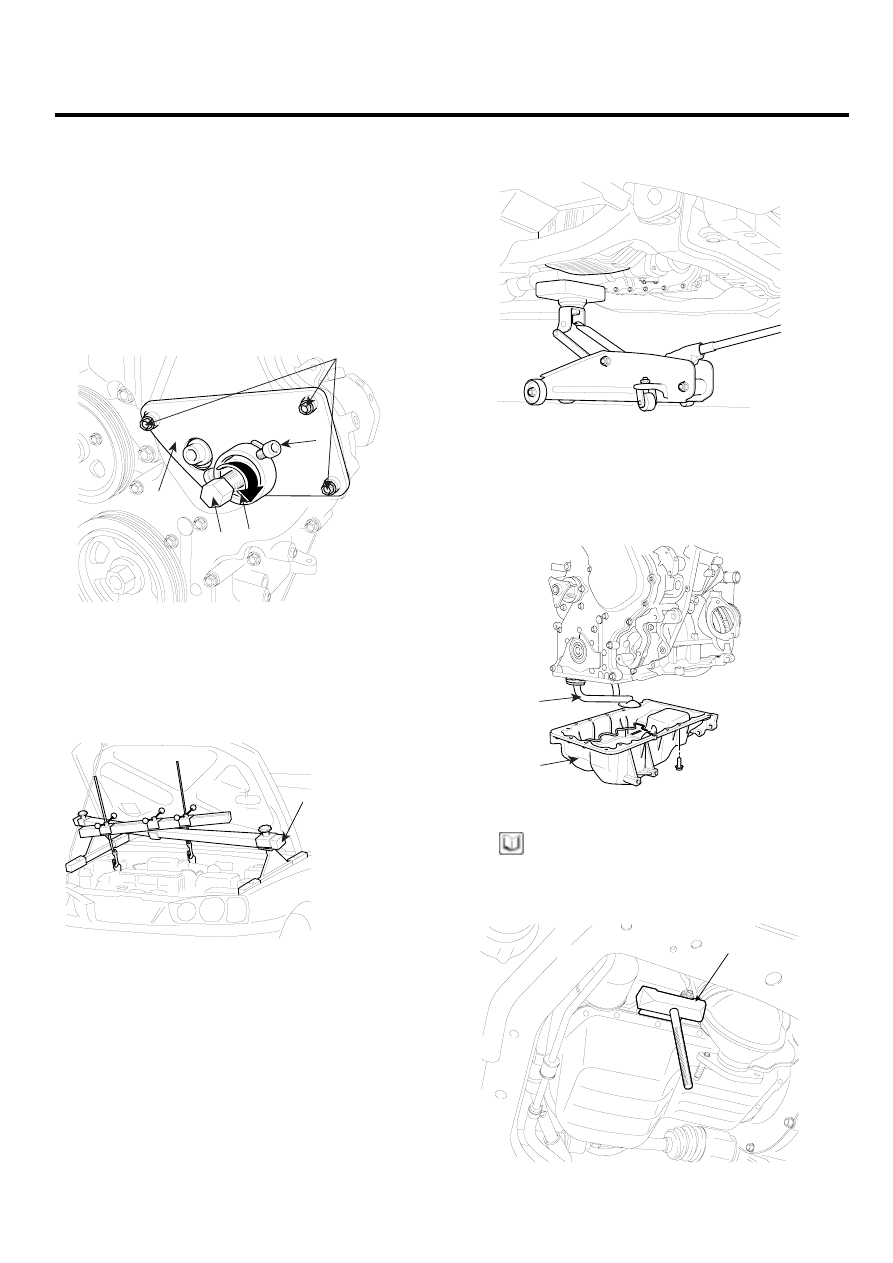

16. Install the SST(high pressure pump sprocket remover,

09331-2A000)(A) to timing chain cover with three long
bolts(B).

17. Fix the high pressure pump remover(A) and sprocket

stopper(C) with two fixing bolts(D).

18. Rotate the bolt(E) clockwise till high pressure pump is

pushed out.

19. Remove the SST(09331-2A000) after remove the

high pressure pump.

A

E

C

D

B

LCGF160A

20. Install the SST(09200-38001, 09200-1C000), the en-

gine support fixture and the adapter, on the enine
hanger bracket.

09200-38001
09200-1C000

LCGF150A

21. Remove the jack from oil pan.

LDIF001A

22. Remove the oil pan(A).

23. Remove the oil strainer(B).

A

B

LCGF010A

NOTE

Using the SST(09215-3C000) and remove the oil pan.
Be careful not damage the contact surtaces of oil pan.

09215-3C000

ACJF127B

EMA -22

ENGINE (D4FA - DSL1.5)

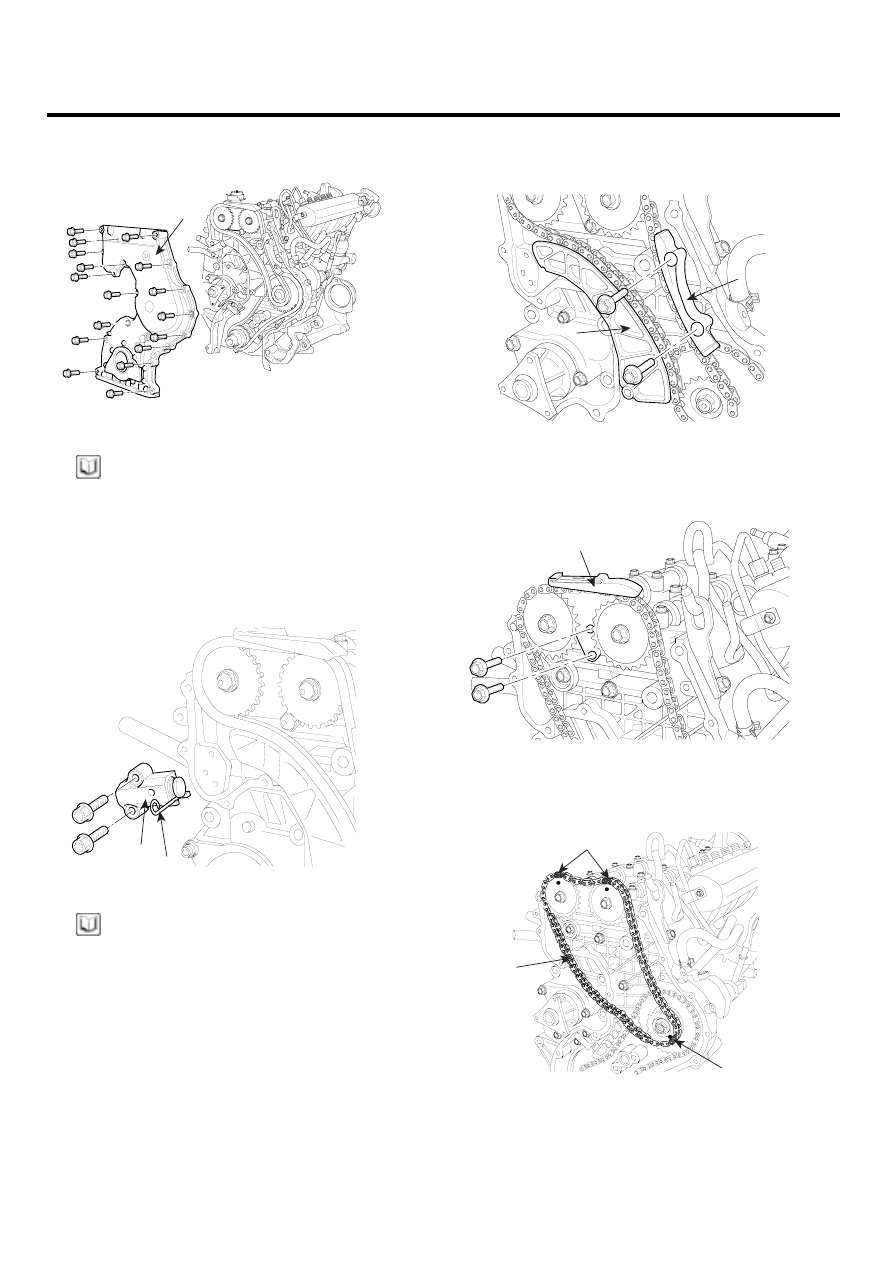

24. Remove the timing chain cover(A)

A

C

D

D

C

B

B

D

B

B

D

D

D

D

E

E

F

B

LCGF011A

NOTE

Remove thoroughly sealant and oil etc left at the seal-
ing surface after remove the chain cover and oil pan.
(If any impurities are left at the sealing face, oil may
leak after reassembly even with the sealant applica-
tion.)

25. Remove the timing chain "C" auto tensioner(A).

A

B

LCGF012A

NOTE

Before removing auto-tensioner, install a set pin(B)
(ø2.5 mm steel wire) after compressing the tensioner.

26. Remove the timing chain "C" lever(A) and the timing

chain guide "1"(B).

A

B

LCGF013A

27. Remove the timing chain guide "2"(A).

A

LCGF014A

28. Remove the timing chain "C"(A).

A

Mark

Mark

LCGF015A

TIMING SYSTEM

EMA -23

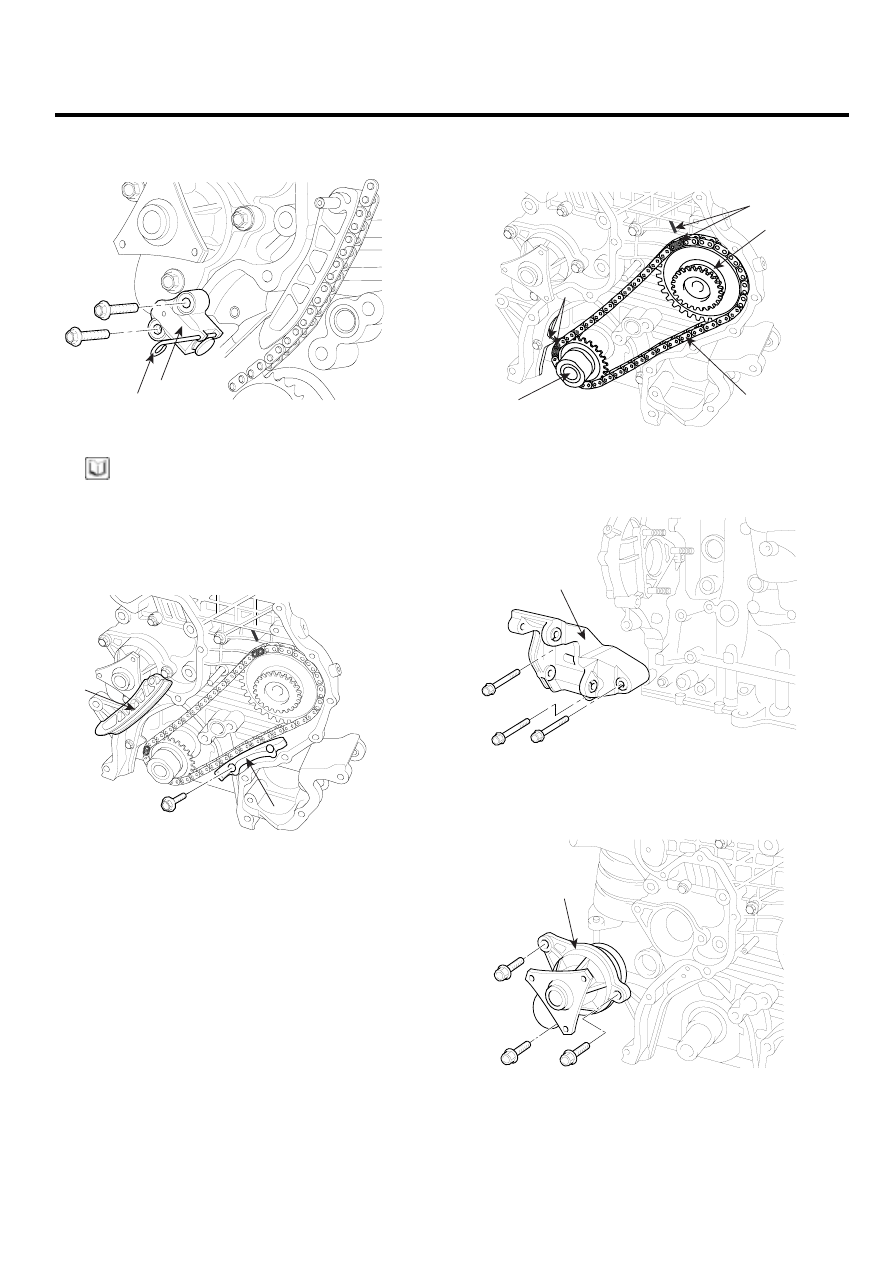

29. Remove the timing chain "A" auto tensioner(A).

A

B

LCGF016A

NOTE

Before removing auto-tensioner, install a set pin(B)
(ø2.5 mm steel wire) after compressing the tensioner.

30. Remove timing chain "A" lever(A) and the timing chain

guide "1"(B).

A

B

TDC

LCGF017A

31. Remove the timing chain "A"(A)with high pressure

pump sprocket(B) and crankshaft sprocket(C).

A

B

C

TDC

mark

mark

LCGF024A

32. Remove the power steering pump bracket(A).

A

LCGF025A

33. Remove the water pump(A).

A

LCGF026A

EMA -24

ENGINE (D4FA - DSL1.5)

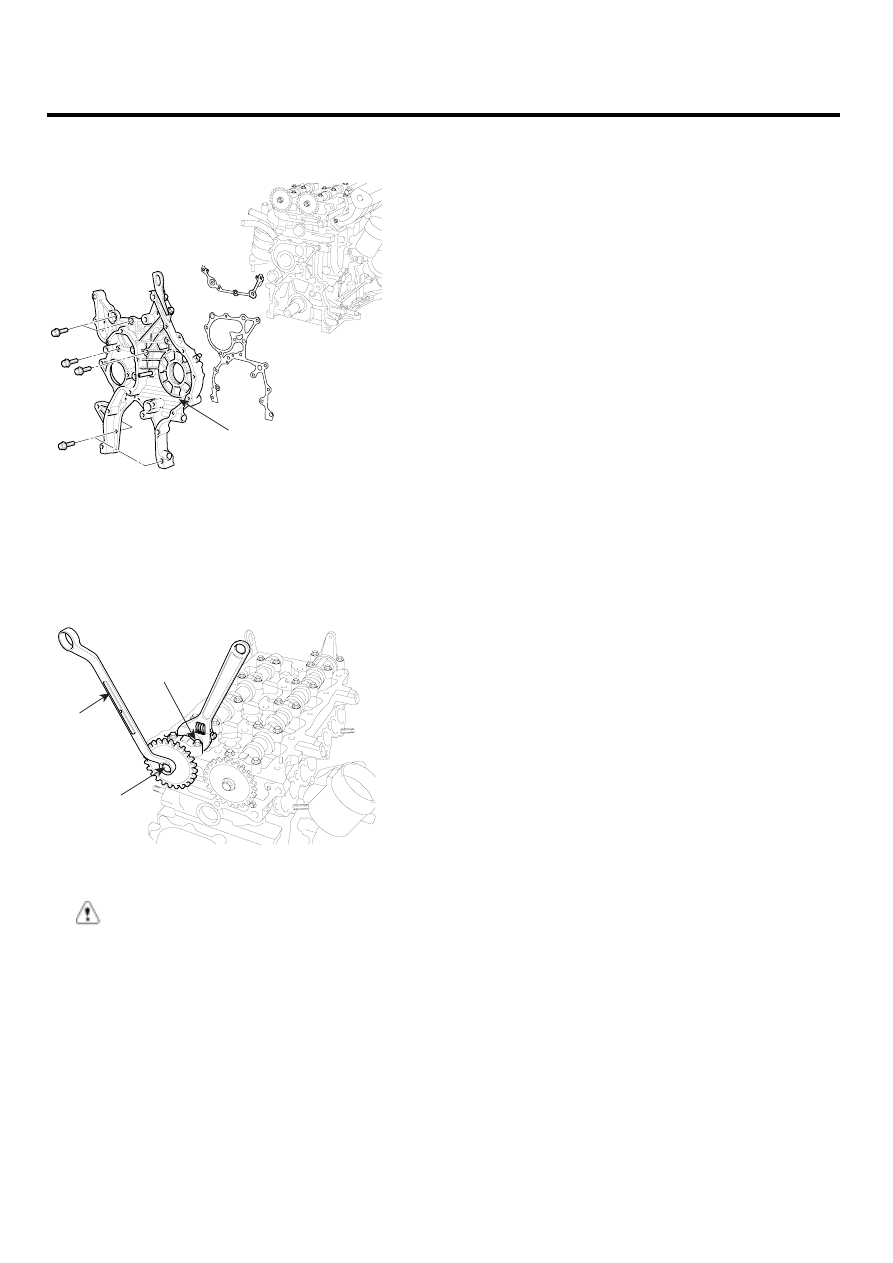

34. Remove the timing chain case(A).

(Engine removal is required for this procedure)

A

B

C

D

B

LCGF027A

35. Remove the camshaft sprocket.

1)

Hold the portion(A) of the camshaft with a
hexagonal wrench, and remove the bolt(C) with
a wrench(B) and remove the camshaft sprocket.

A

B

C

LCGF028A

CAUTION

Be careful not to damage the cylinder head and
valve lifter with the wrench.
