CHARGING SYSTEM

EEA -9

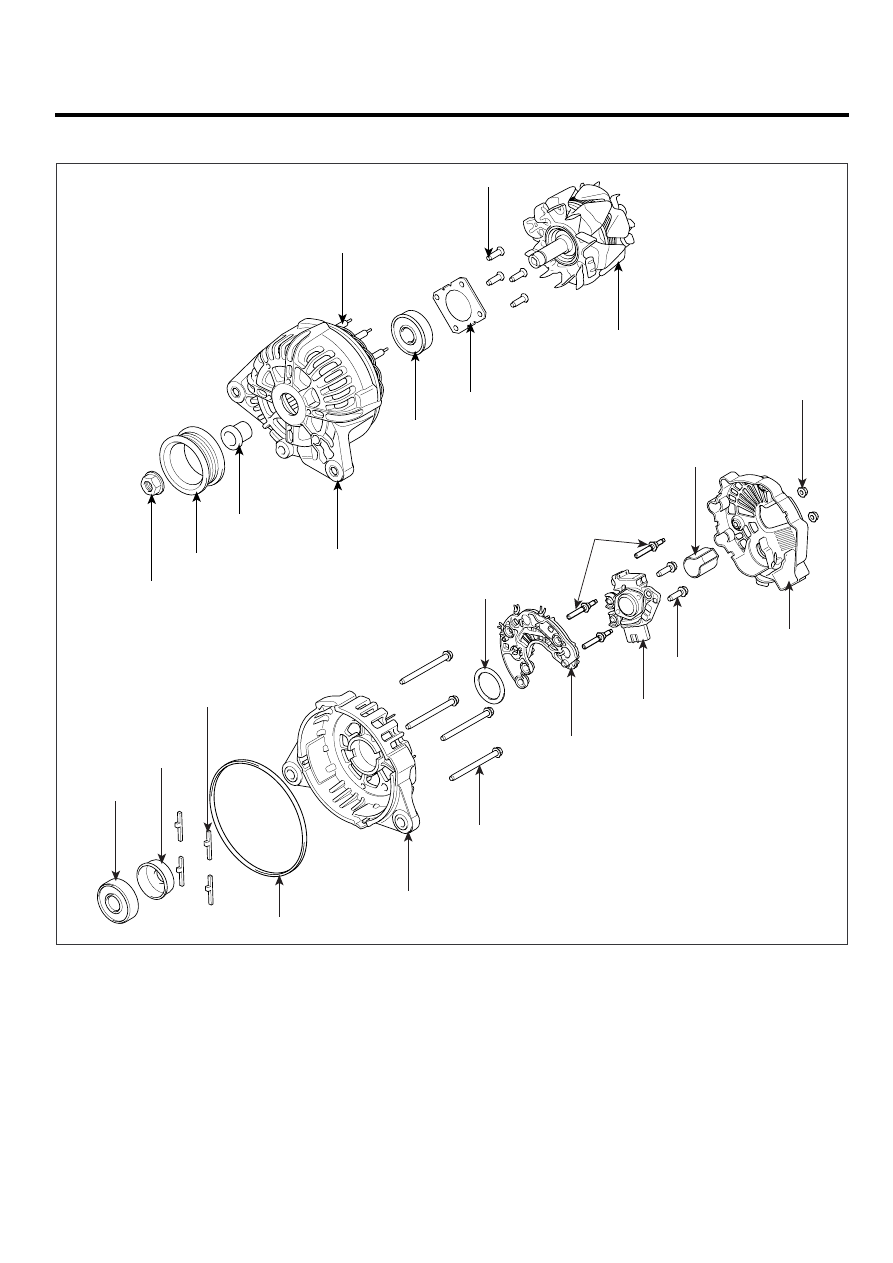

COMPONENT

EBE188A8

13

14

15

17

18

19

10

12

11

16

20

21

23

22

5

8

1

2

3

6

7

9

4

1.  Nut
2.  Pulley
3.  Bushing
4.  Front cover assembly
5.  Stator coil
6.  Front bearing
7.  Front bearing cover
8.  Front bearing cover bolt

  9.  Rotor coil
10.  Rear bearing
11.  Rear bearing cover
12.  Damper
13.  Packing
14.  Rear cover
15.  Through bolt
16.  Seal

17.  Rectifier assembly
18.  Brush holder assembly
19.  Brush holder bolt
20.  Stud bolt
21.  Guard
22.  Cover
23.  Cover nut

EEA -10

ENGINE ELECTRICAL SYSTEM(D4FA - DSL1.5)

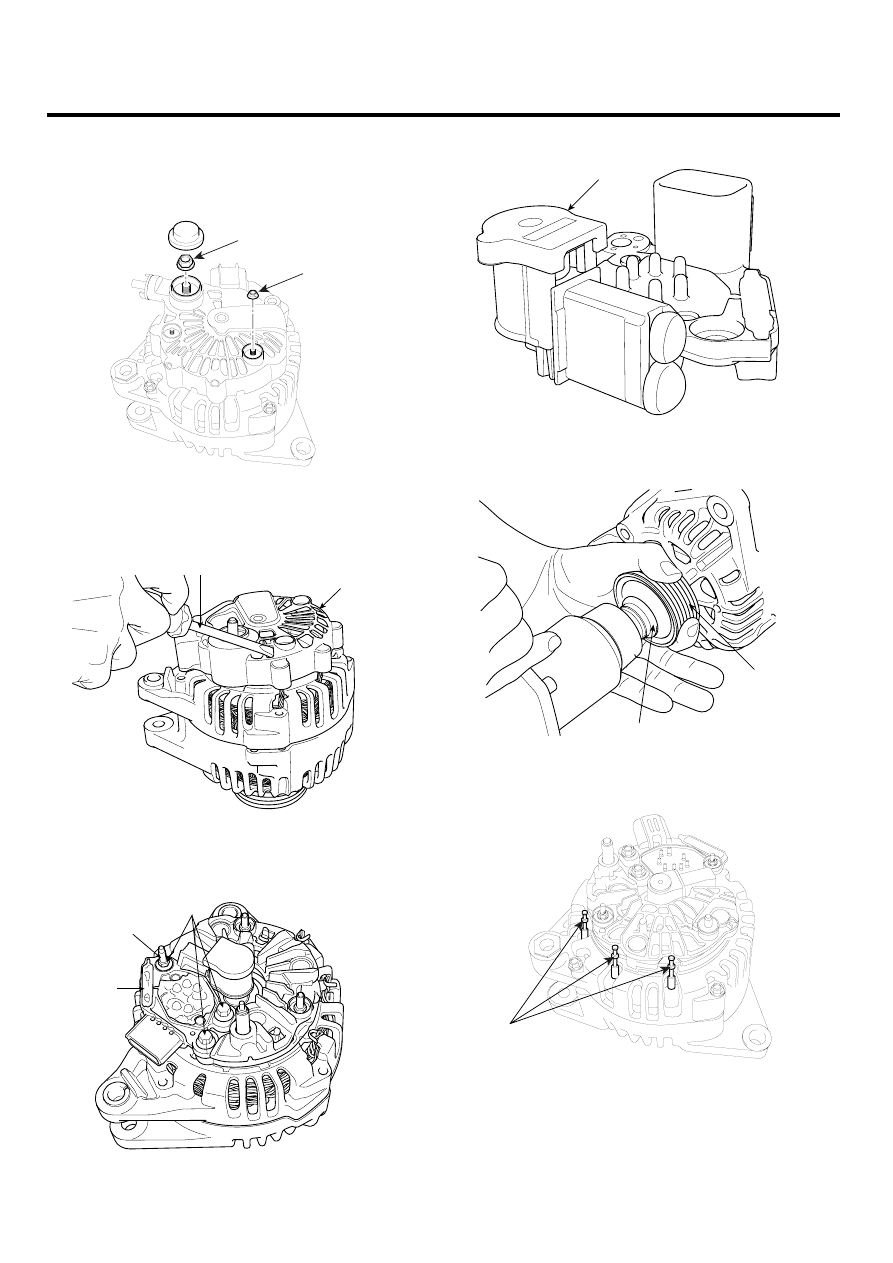

DISASSEMBLY

EE5DAE6A

1.

Remove the B terminal mounting nut(A) and rear
cover nut(B).

A

B

LCGF120A

2.

Remove the alternator cover(A) using a screw
driver(B).

B

A

3.

Loosen the mounting bolts(A) and disconnect the
brush holder assembly(B).

A

A

B

4.

Remove the slip ring guide(A).

A

5.

Remove the pulley(A) using the special tool.

A

SST(09373-27000)

6.

Unsolder the 3 stator leads(A).

A

LCGF121A

CHARGING SYSTEM

EEA -11

7.

Loosen the 4 through bolts(A).

A

A

8.

Disconnect the rotor(A) and cover(B).

A

B

9.

Reassembly is the reverse order of disassembly.

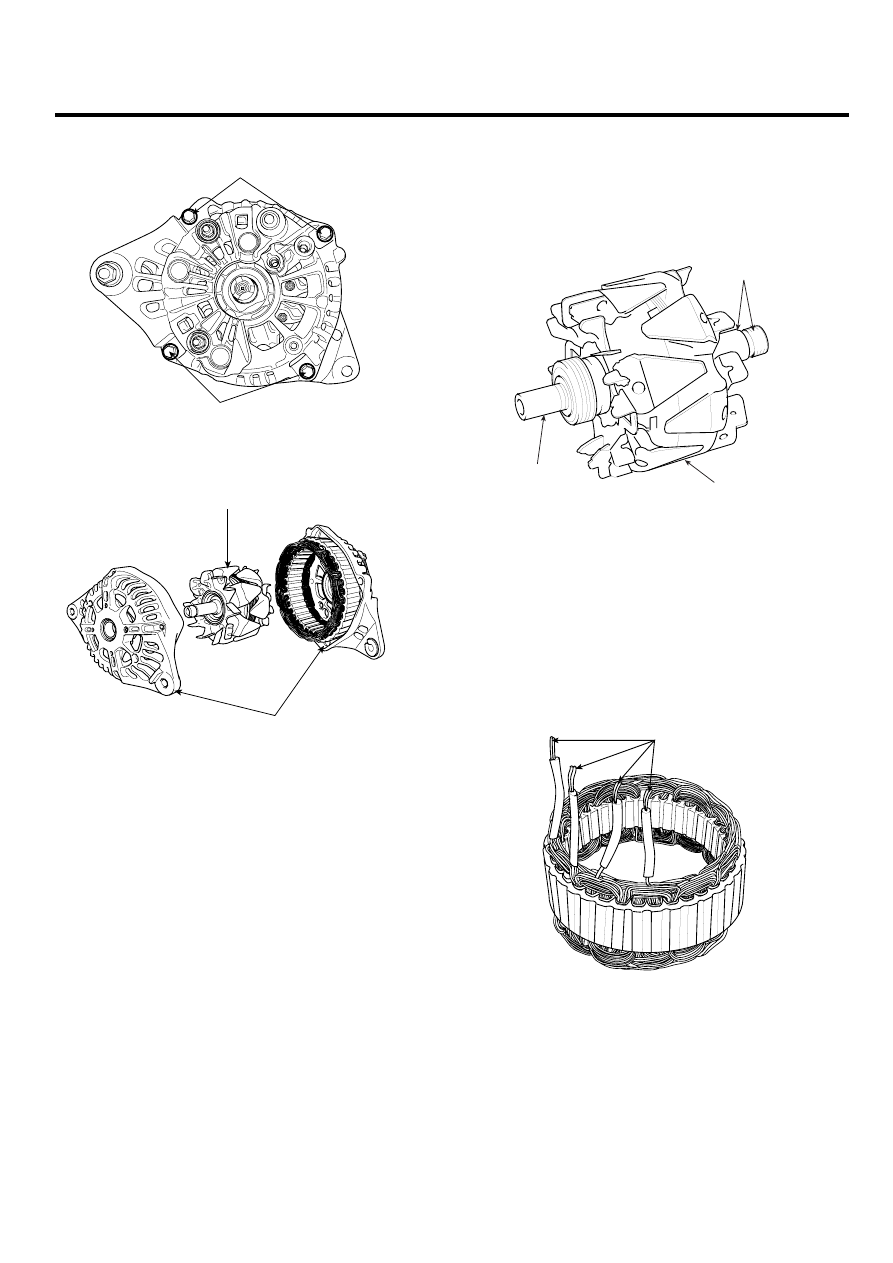

INSPECTION

E1D4E7FD

INSPECT ROTOR

1.

Check that there is continuity between the slip
rings(A).

A

B

C

2.

Check that there is no continuity between the slip rings
and the rotor(B) or rotor shaft(C).

3.

If the rotor fails either continuity check, replace the
alternator.

INSPECT STATOR

1.

Check that there is continuity between each pair of
leads(A).

A

2.

Check that there is no continuity between each lead
and the coil core.

3.

If the coil fails either continuity check, replace the al-
ternator.

EEA -12

ENGINE ELECTRICAL SYSTEM(D4FA - DSL1.5)

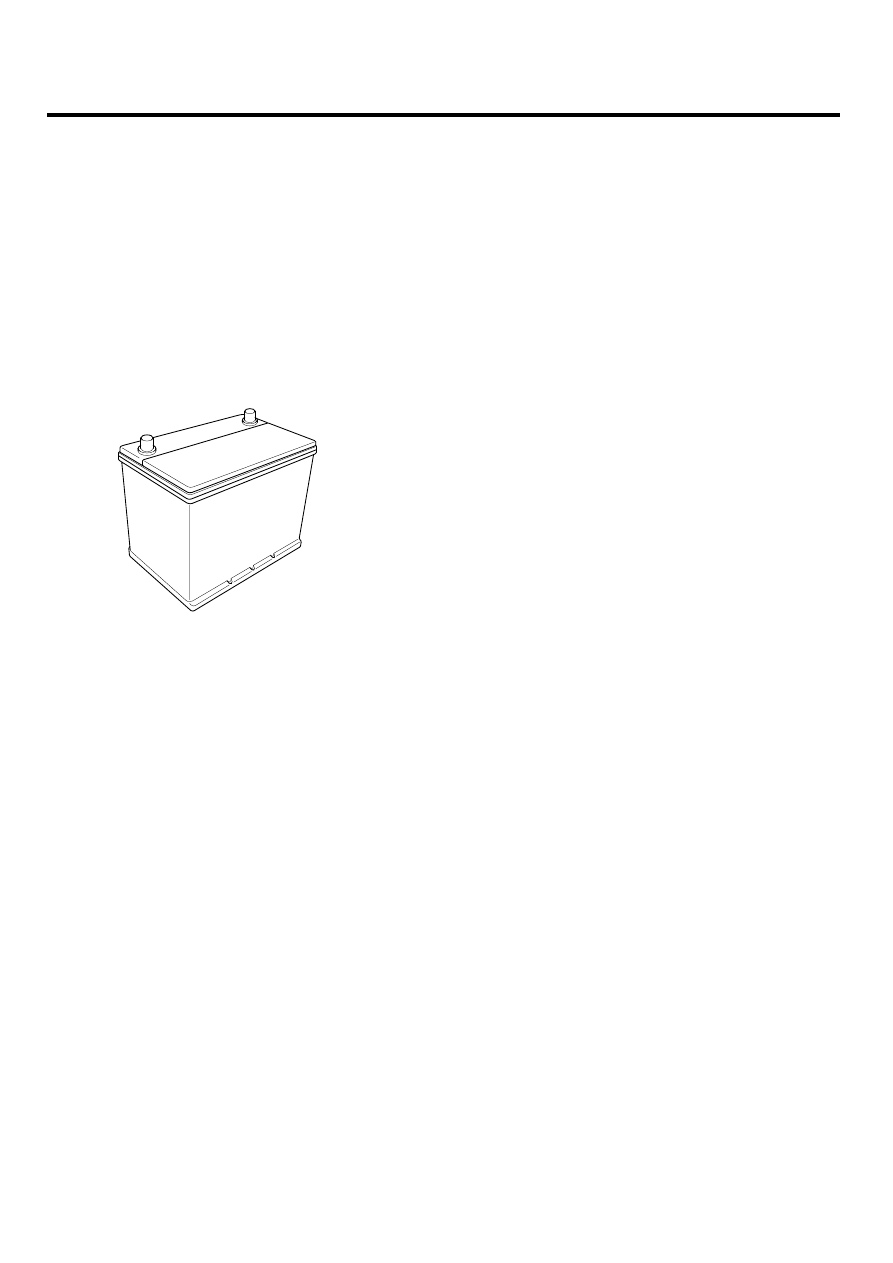

BATTERY

DESCRIPTION

EF8FBD2E

1.

The maintenance-free battery is, as the name implies,
totally maintenance free and has no removable bat-
tery cell caps.

2.

Water never needs to be added to the maintenance-
free battery.

3.

The battery is completely sealed, except for small vent
holes in the cover.

EBJD008A
