BCM TERMINAL CONNECTION



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Keyless Entry And > Components and
Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Keyless Entry And >
Components and Components Location

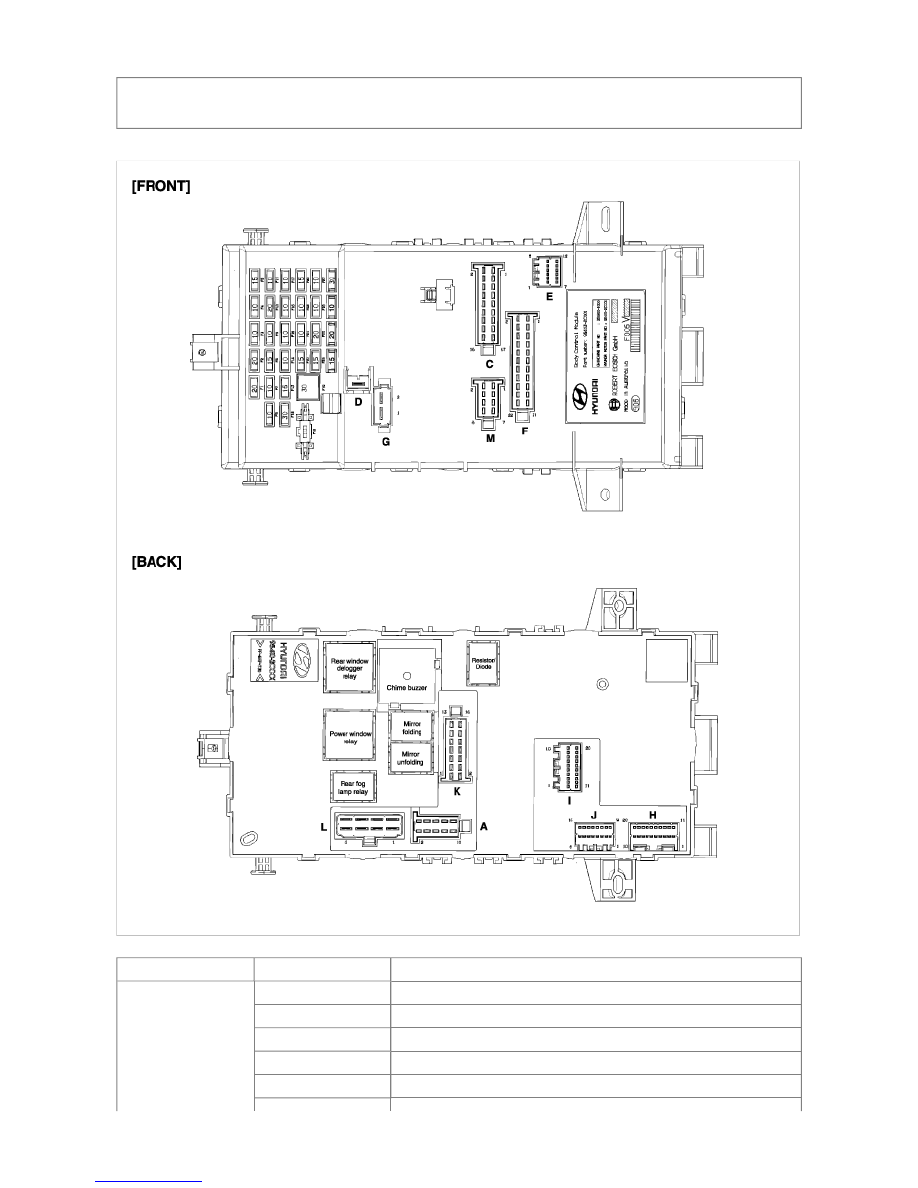

BODY CONTROL MODULE (BCM)

Connector

Terminal No.

Description

A

1

NC

2

NC

3

Not used

4

ESPS (IG1)

5

SEAT BELT BUCKLE (RH)

6

SEAT BELT BUCKLE (LH)

7

CRASH SIGNAL

8

NC

9

A/BAG DIAG (FROM ESPS)

10

A/BAG WARN'G IND

C

1

H/LAMP LOW RLY (S2)

2

Not used

3

FRONT WIPER RLY CONTROL

4

FRONT FOG RLY-S2

5

TURN SIGNAL (FR)

6

Not used

7

Not used

8

FRONT WIPER RLY (IG2)

9

TURN SIGNAL (FL)

10

POSITION LAMP (RH)

11

POSITION LAMP (LH)

12

ABS MODULE (IG1)

13

ALT 'L'

14

FUSE & RLY BOX (IG2)

15

WIPER PARK OUTPUT

16

WASHER MOTOR

17

NC

18

NC

D

1

B+ 50A

E

1

NC

2

TAILGATE LOCK SW

3

ASSIST DOOR LOCK SW

4

ASSIST DOOR SW

5

Not used

6

TAILGATE SW

7

NC

8

DRIVER DOOR LOCK SW

9

DRIVER DOOR SW

10

SEAT BELT SW

11

NC

12

NC

1

Not used

2

BACKUP LAMP

3

Not used

4

OUTSIDE MIRROR

5

TAIL LAMP (RH)

6

DOOR LOCK FEED

7

NC

8

DOOR UNLOCK FEED

F

9

NC

10

TAIL LAMP (LH)

11

4 DOOR SW

12

Not used

13

TURN SIGNAL (RL)

14

NC

15

LUGGAGE LAMP

16

NC

17

TURN SIGNAL (RR)

18

AMP

19

OUTSIDE MIRROR HEATER

20

Not used

21

REAR WIPER MOTOR (IG2)

22

TAILGATE OPEN SW

G

1

REAR HEATED

2

POWER WINDOW SW

H

1

IMMOBILIZER ANTENNA 1

2

NC

3

TURN SIGNAL SW (RH)

4

DOOR WARN'G SW

5

TAIL SW

6

Not used

7

CODE SAVER

8

NC

9

HOOD SW

10

NC

11

IMMOBILIZER ANTENNA 2

12

EXPORT GND INPUT

13

TURN SIGNAL SW (LH)

14

AUTO LIGHT SW INPUT

15

NC

16

HEAD LAMP SW

17

FRONT FOG SW

18

HAZARD SW

19

REAR DEFOG SW

20

Not used

1

AIR CONDITIONER SW

2

CLUSTER BATTERY CHARGE

3

Not used

4

TCS SW (IG1)

5

CLUSTER (IG1)

6

CLUSTER (IG1)

7

CLUSTER (T/SIG LH OUT)

8

ECU (IG1)

I

9

CLUSTER (T/SIG RH OUT)

10

RR HTD SW (FOR INDICATOR)

11

CLUSTER (A/BAG IND)-IG1

12

HI-SCAN (B+)

13

DIGITAL CLOCK (ACC)

14

IMMOBILIZER INDICATOR

15

EXTERNAL TAIL LAMP (RH)

16

HI-SCAN (A/BAG DIAGNOSIS)

17

AIR CONDITIONER (IG2)

18

AUTO LIGHT GND

19

DIAGNOSIS & CODE SAVING

20

IMMOBILIZER W LINE

J

1

MULTI-FUNCTION INT(T) GND

2

SIREN CONTROL

3

KEY HOLE ILL.

4

SPEED SENSOR

5

INTERIOR ILL.

6

CLUSTER (A/BAG WARN'G IND)

7

DCT

8

DOOR AJAR

9

MULTI-FUNCTION INT

10

MULTI-FUNCTION INT (T)

11

AUTO LIGHT SIGNAL

12

Not used

13

OVER SPEED GND (CLUSTER)

14

NC

15

AUTO LIGHT SUPPLY

16

TAILGATE OPEN IND

K

1

CIGAR LIGHTER

2

WIPER LOW

3

WIPER HI

4

BACKUP SW

5

AUDIO (ACC)

6

MULTI-FUNCTION WASHER SW

7

BACKUP LAMP SW

8

START INHIBIT RELAY

9

SEAT HEATER SW (IG2)

10

JOINT MAIN 3 (B+)

11

STOP SW (B+)

12

IGNITION COIL (V6)

13

Not used

14

WIPER PARK'G

1

GND 1

2

NC
