4. Remove the 3 screws holding the multi function switch and disconnect the connectors. Remove the multi

function switch assembly.



5. Installation is the reverse of removal.

INSPECTION

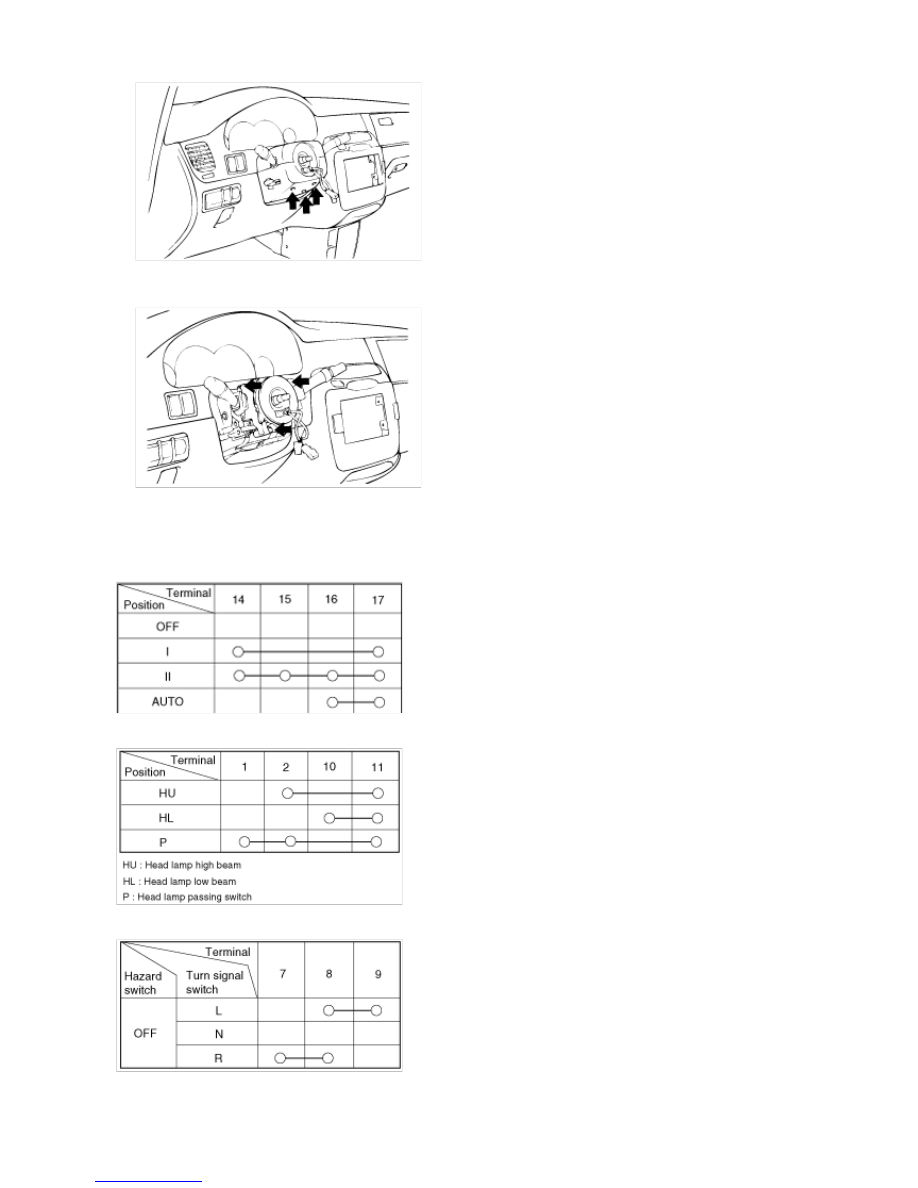

LIGHTING SWITCH [M01-2]

DIMMER AND PASSING SWITCH [M01-2]

TURN SIGNAL AND LANE CHANGE SWITCH [M01-2]

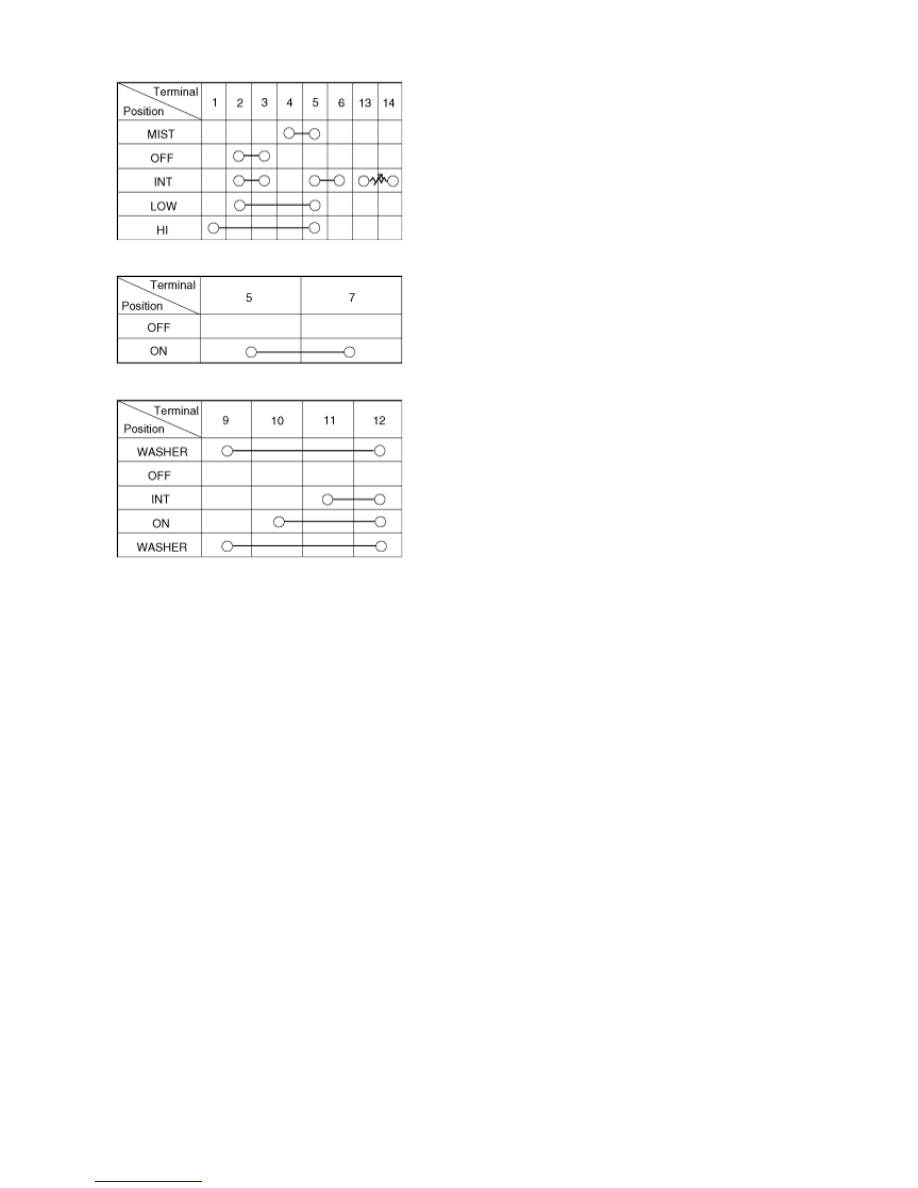

WIPER AND INTERMITTENT VOLUME SWITCH [M01-1]







WASHER SWITCH [M01-1]

REAR WIPER AND WASHER SWITCH [M01-1]



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Horn > Horn > Repair procedures,
TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Horn > Horn > Repair procedures

REMOVAL

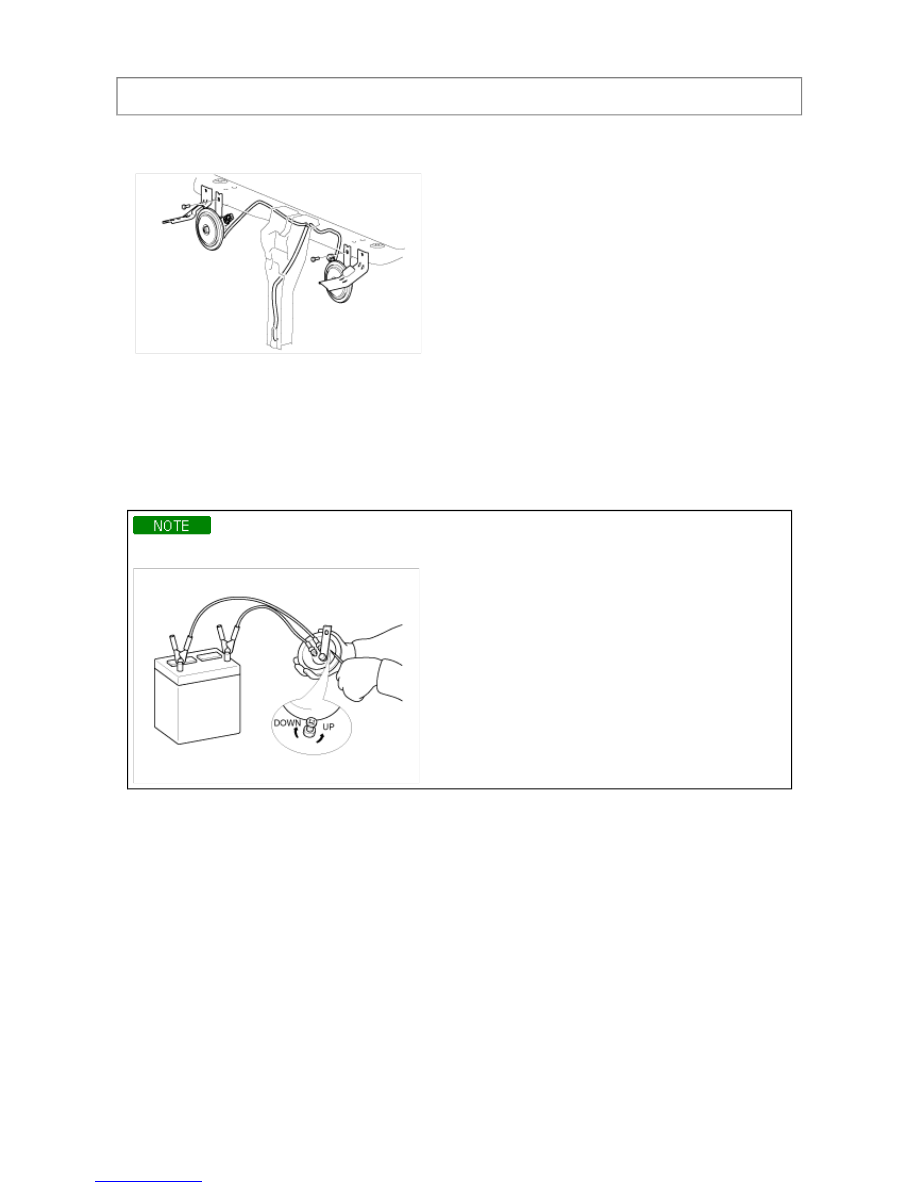

1. Remove the bolt holding the horn and remove the horn assembly.



2. Installation is the reverse of removal.

INSPECTION

1. Test the horn by connecting battery voltage to the 1 terminal and ground the 2 terminal.

2. The horn should make a sound. If the horn fails to make a sound, replace it.

ADJUSTMENT

After adjustment, apply a small amount of paint around the screw head to keep it from loosening.









TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Keyless Entry And > Description and
Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Body Electrical System > Keyless Entry And > Description
and Operation

DESCRIPTION

Body Control Module (BCM) unify the functions of ETACS
module, mirror folding unit, immobilizer unit, flasher unit,
door lock relay, chime belland keyless antenna.
BCM practices diagnosis with hi-scan to find out input or
output error.



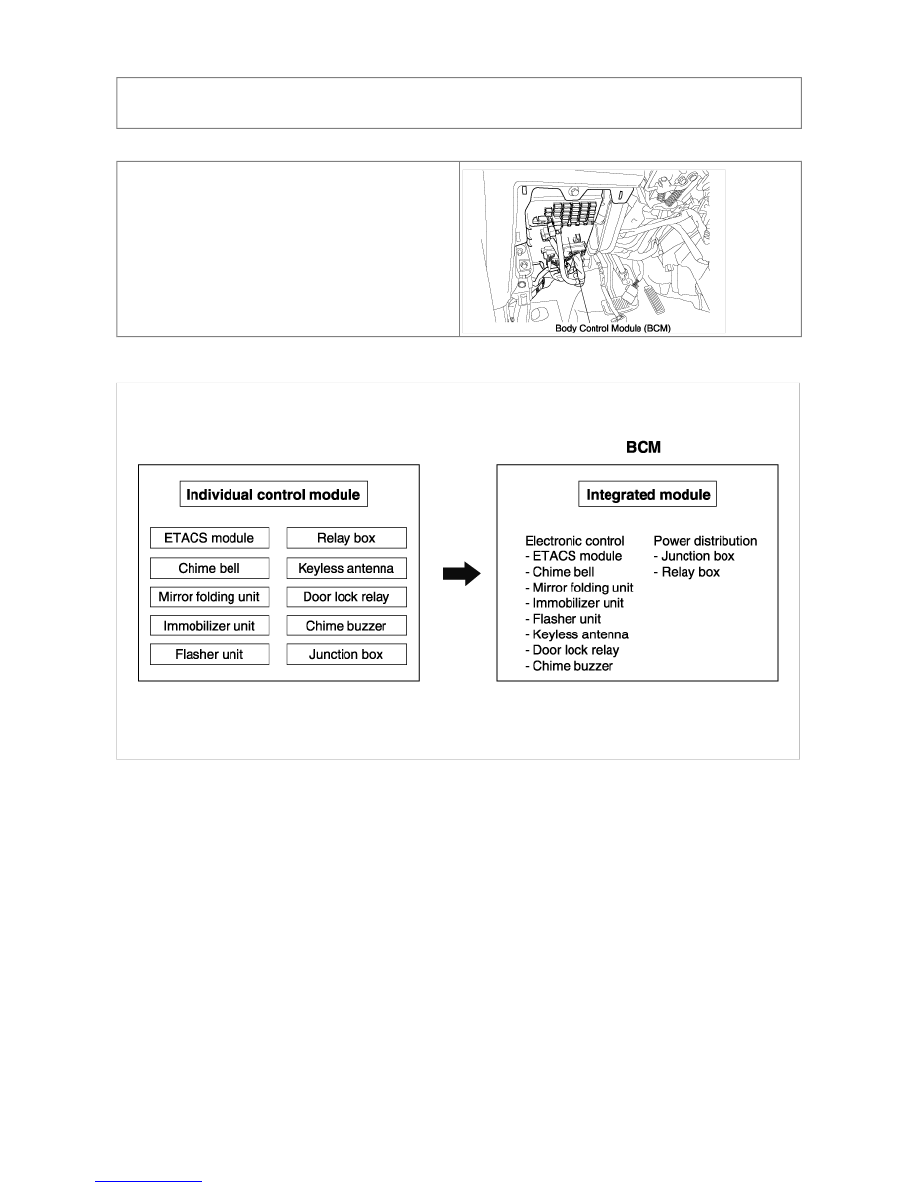

BCM BLOCK DIAGRAM
