Hyundai Tiburon (2003 year). Manual - part 93



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-Lock Brake System) > ABS Control
Module > Repair procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-Lock
Brake System) > ABS Control Module > Repair procedures

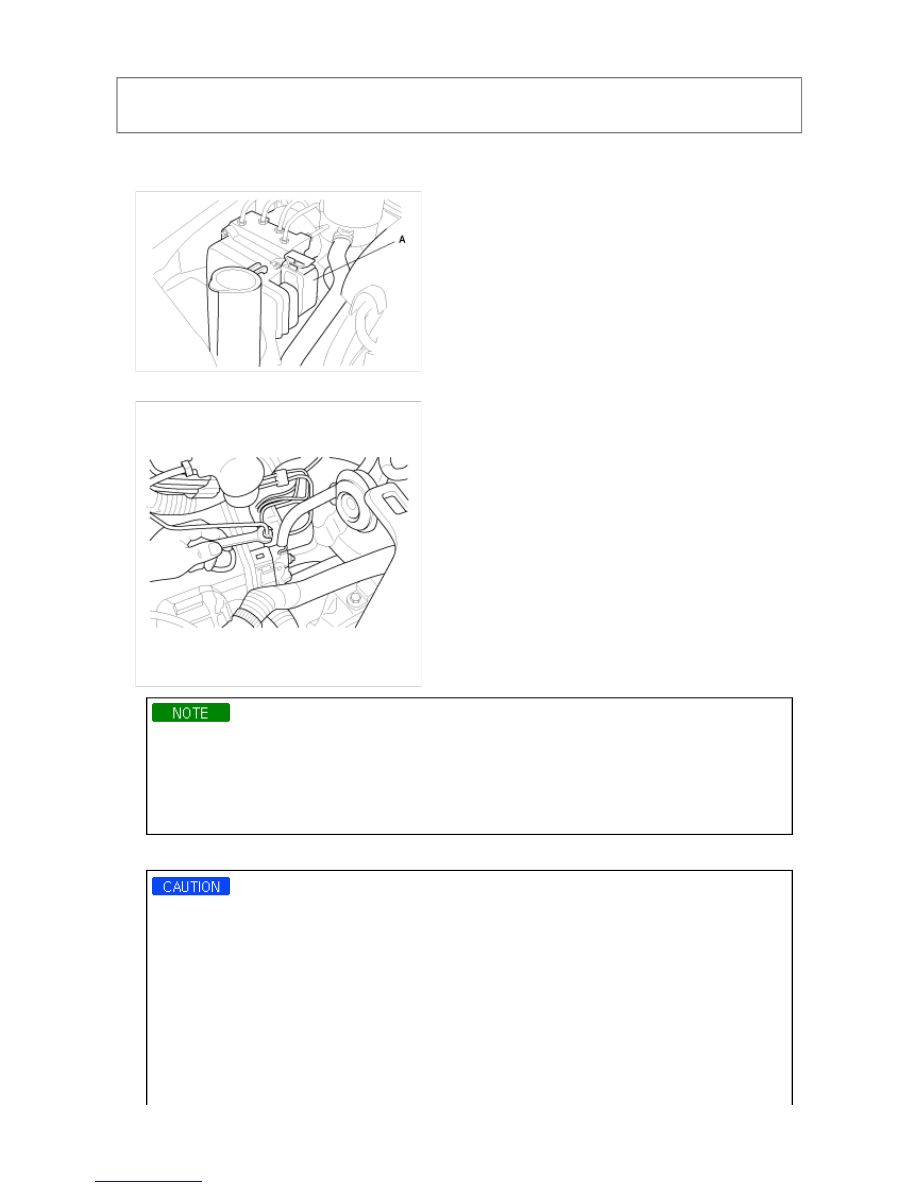

REMOVAL

1. Disconnect the double lock connector (A) from the HECU.



2. Disconnect the brake tubes from the HECU.



• Do not spill brake fluid on the vehicle; it may damage the paint; if brake fluid gets on the paint, wash it

off immediately with water.

• Take care not to damage or deform the brake lines during removal and installation.

• To prevent the brake fluid from flowing, plug and cover the hose ends and joints with a shop towel or

equivalent material.

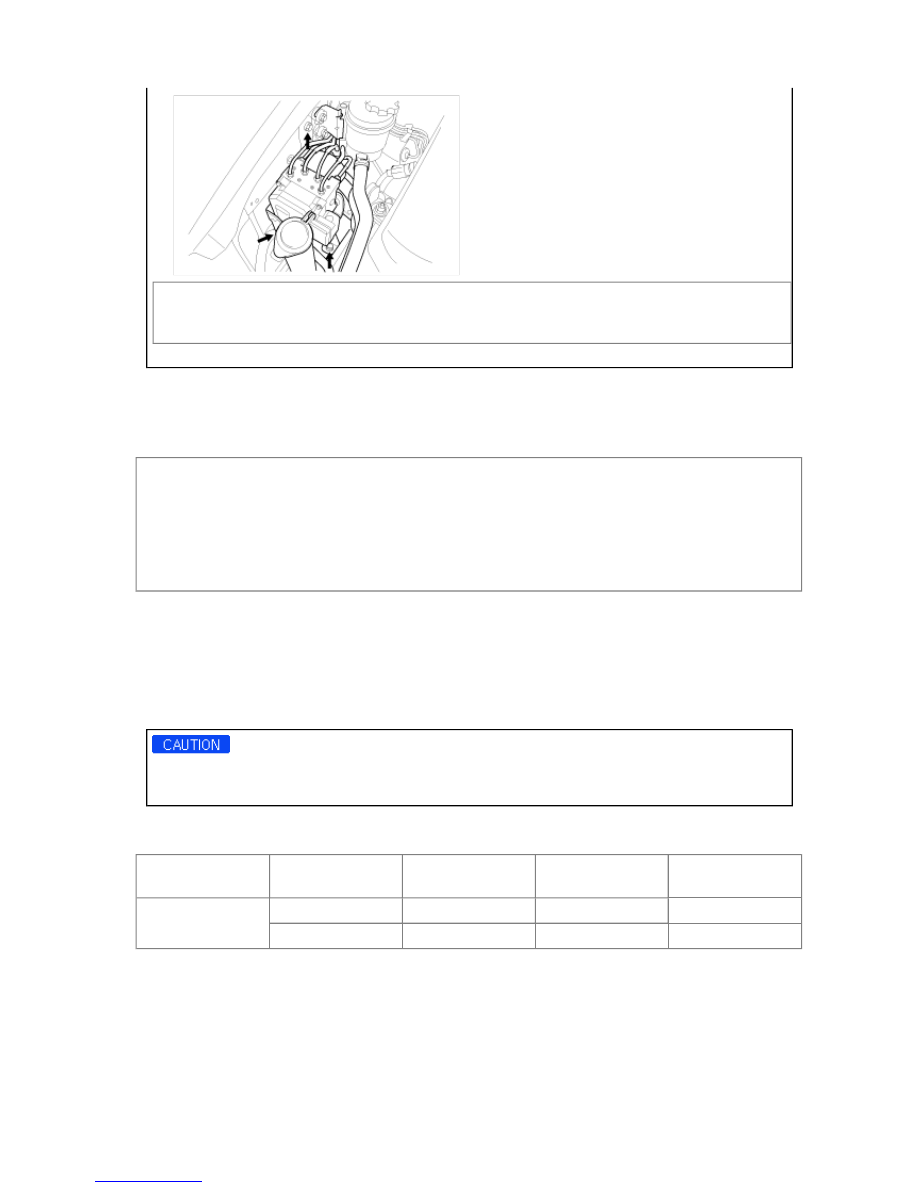

3. Remove the HECU bracket mounting bolts and remove the HECU.

1. Never attempt to disassemble the HECU.

2. The HECU must be transported and stored in an upright position and with the ports sealed. The

HECU must not be drained.





Tightening torque
HECU bracket mounting bolts:
17~26 Nm (170~260 kg·cm, 12.5~19.1 lb·ft)

INSTALLATION

1. Installation is the reverse of removal.

2. Tighten the HECU mounting bolts and brake tube nuts to the specified torque.



Tightening torque
HECU mounting bolt:
8~10 Nm (80~100 kg·cm, 5.9~7.3 lb·ft)
HECU bracket mounting bolt:
17~26 Nm (170~260 kg·cm, 12.5~19.1 lb·ft)
Brake tube nut:
13~17 Nm (130~170 kg·cm, 9.5~12.5 lb·ft)

INSPECTION

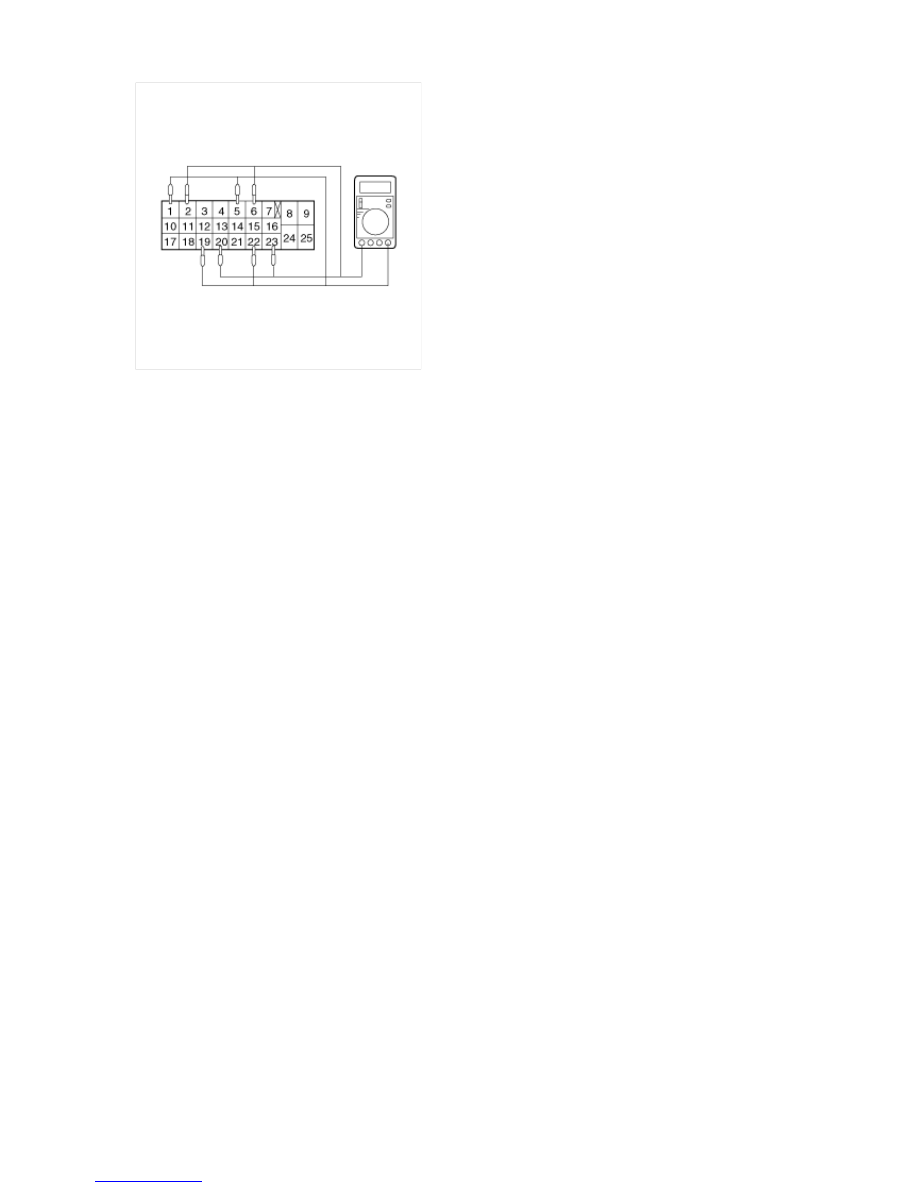

WHEEL SPEED SENSOR OUTPUT VOLTAGE CHECK

1. Raise the vehicle and release the parking brake.

2. Disconnect the HECU harness connector's and measure from the harness side connector.

Be sure to remove the connector's double lock and insert the probe into the harness side (back-probe).
Inserting itinto the terminal side may result in a bad connection.

3. Rotate the wheel to be measured approximately 1/2 to 1 rotation per second, and check the output voltage

using a circuit tester or an oscilloscope.


Output voltage:
When measuring with an oscilloscope:
130mV p·p or more

Wheel speed

sensor

Front left

Front right

Rear left

Rear right

Terminal

1

19

5

22

2

20

6

23

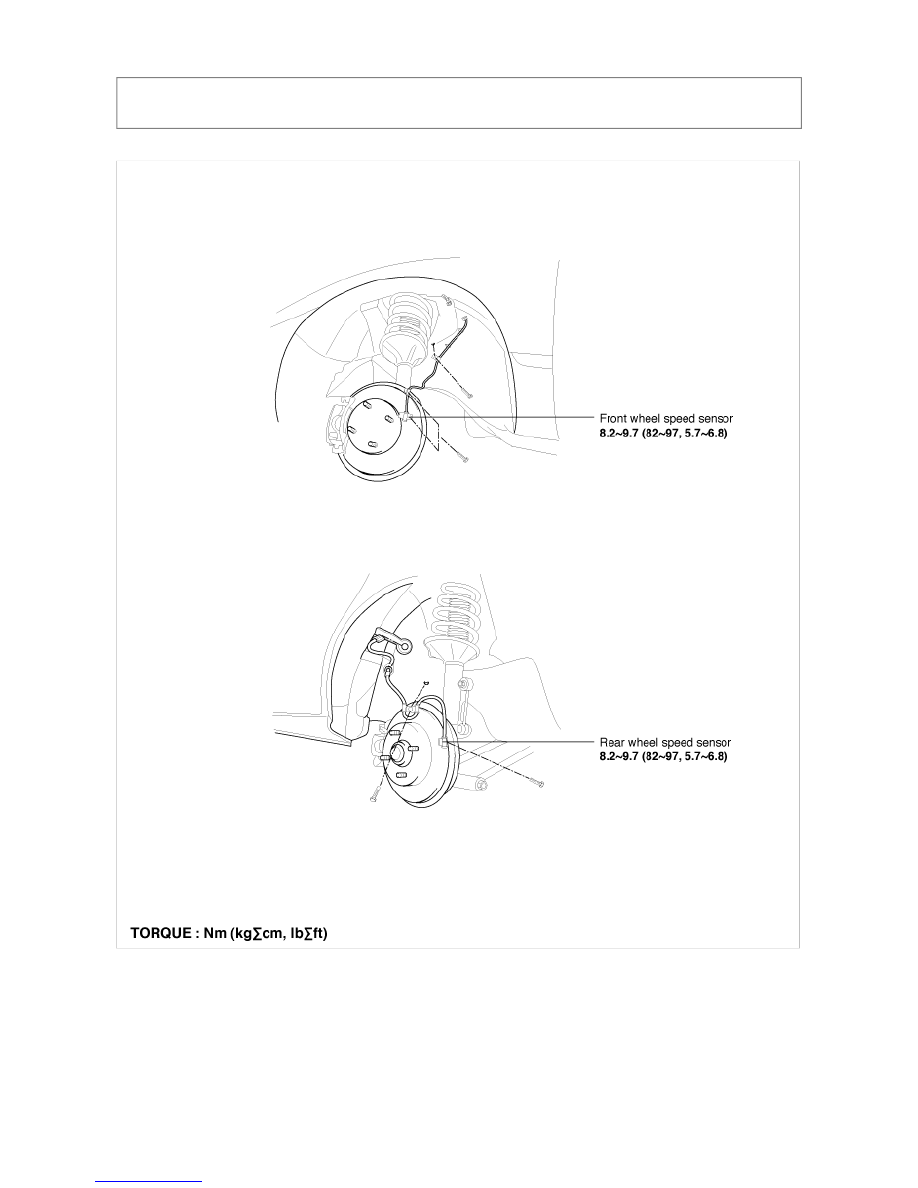

TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-Lock Brake System) > Front Wheel Speed
Sensor > Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS
(Anti-Lock Brake System) > Front Wheel Speed Sensor > Components and Components Location

COMPONENTS
