motor pump from burning.

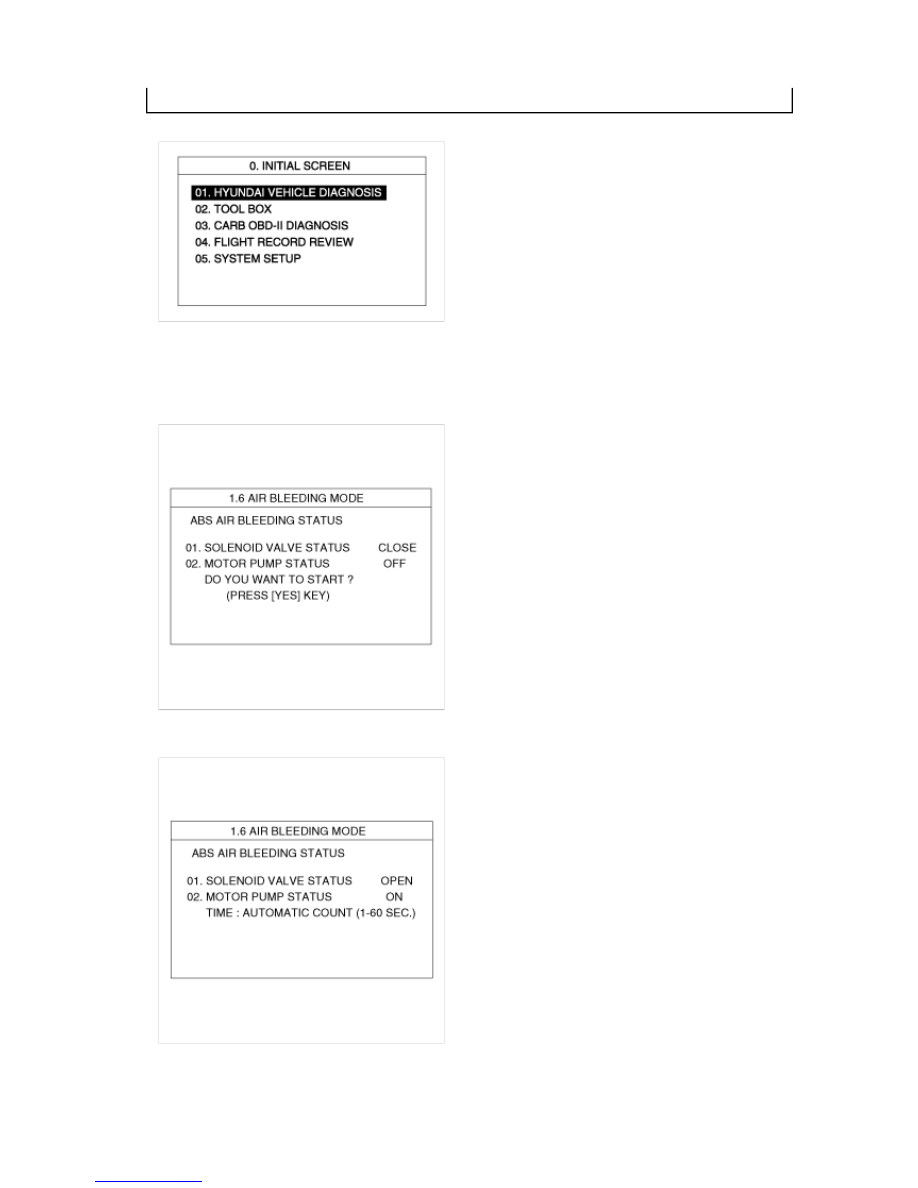

(1) Select hyundai vehicle diagnosis.



(2) Select vehicle name.

(3) Select Anti-Lock Brake system.

(4) Select air bleeding mode.

(5) Press 'YES' to operate motor pump and solenoid valve.



(6) Wait 60 sec. before operating the air bleeding.

(If not, you may damage the motor).



5. Pump the brake pedal several times, and then loosen the bleeder screw until fluid starts to run out without

bubbles. Then close the bleeder screw.

6. Repeat step 5 until there are no more bubbles in the fluid for each wheel.



7. Tighten the bleeder screw.



Bleeder screw tightening torque:
7~13 Nm (70~130 kg·cm, 5~9.5 lb·ft)



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-Lock Brake System) > ABS Control Module >
Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-Lock Brake System) >
ABS Control Module > Schematic Diagrams

HECU BLOCK DIAGRAM

1. ABS ECU BLOCK DIAGRAM

2. TCS ECU BLOCK DIAGRAM

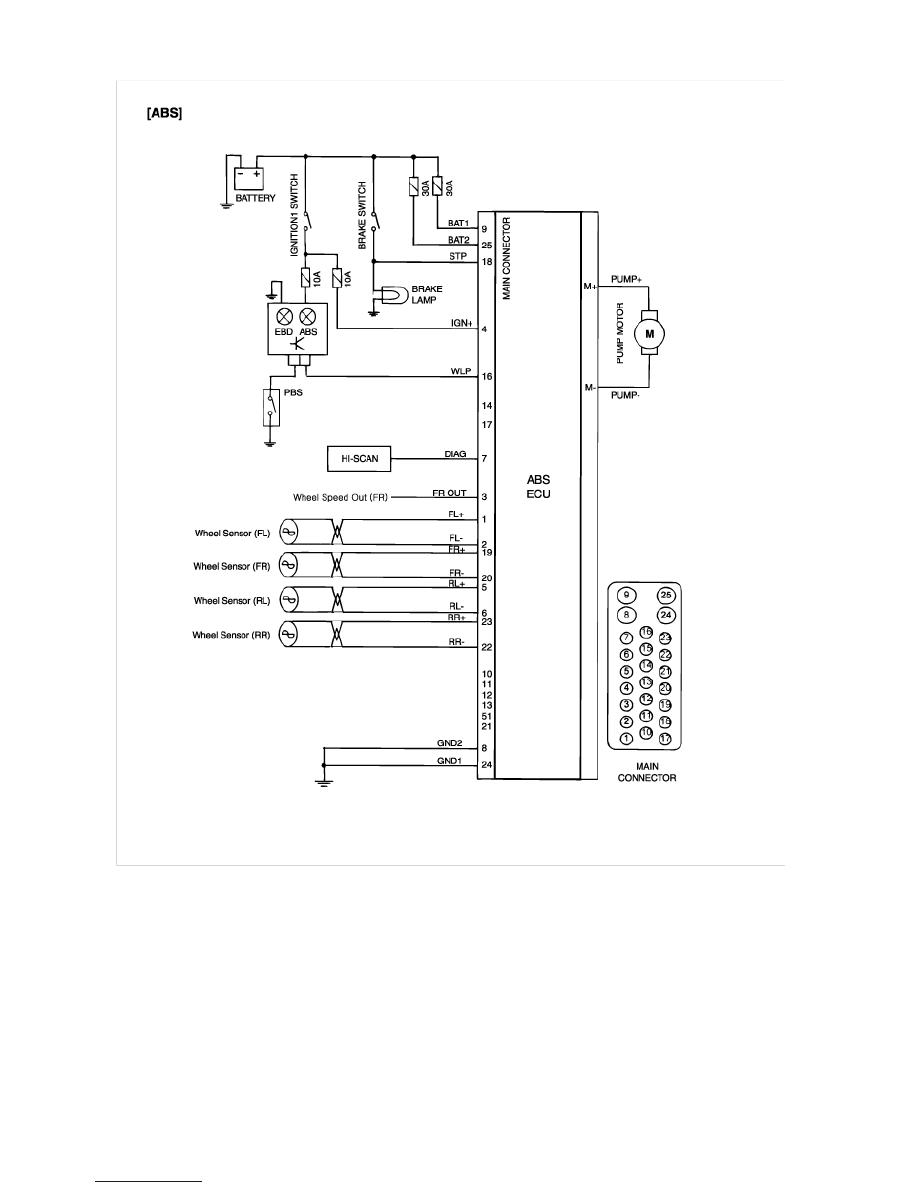

CIRCUIT DIAGRAM
