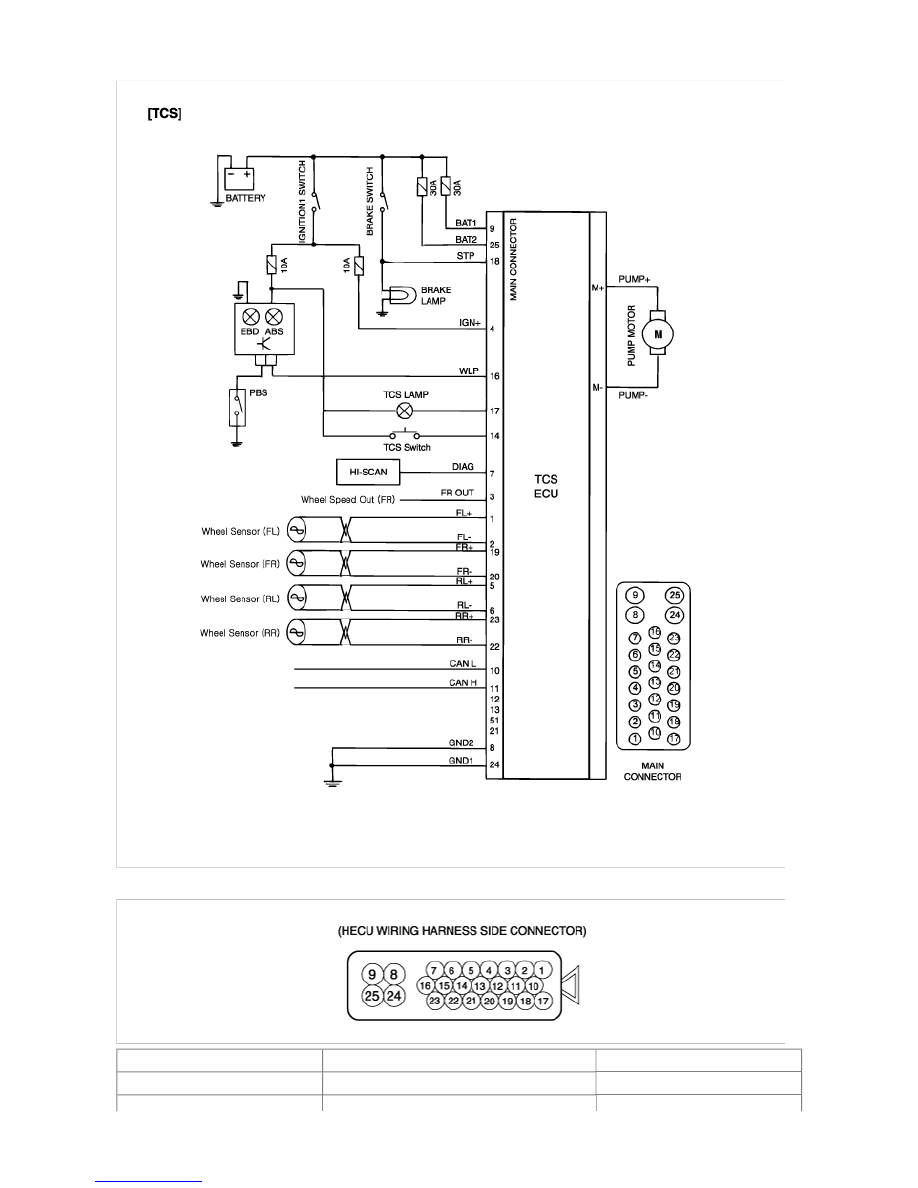

INSPECTION OF HECU TERMINALS

Terminals No.

Condition

Standard Voltage (V)

25 - GND (8,24)

Always

10 - 14



9 - GND (8,24)

Always

10 - 14

4 - GND (8,24)

Ignition switch ON

10 - 14

16 - GND (8,24)

Ignition switch ON, ABS warning lamp ON

3 - 5

18 - GND (8,24)

Stop lamp switch OFF

Below 1.0

Stop lamp switch ON

10 - 14

19 - 20

Ignition switch ON, slowly turn right front wheel

AC voltage generation

1 - 2

Ignition switch ON, slowly turn left front wheel

AC voltage generation

22 - 23

Ignition switch ON, slowly turn right rear wheel

AC voltage generation

5 - 6

Ignition switch ON, slowly turn left rear wheel

AC voltage generation

14 - GND (8,24)

Ignition switch ON, TCS switch ON

10 - 14

GND (8,24) - Body ground

Always

Continuity





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-Lock Brake System) > ABS Control Module >
Components and Components Location, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Brake System > ABS(Anti-
Lock Brake System) > ABS Control Module > Components and Components Location

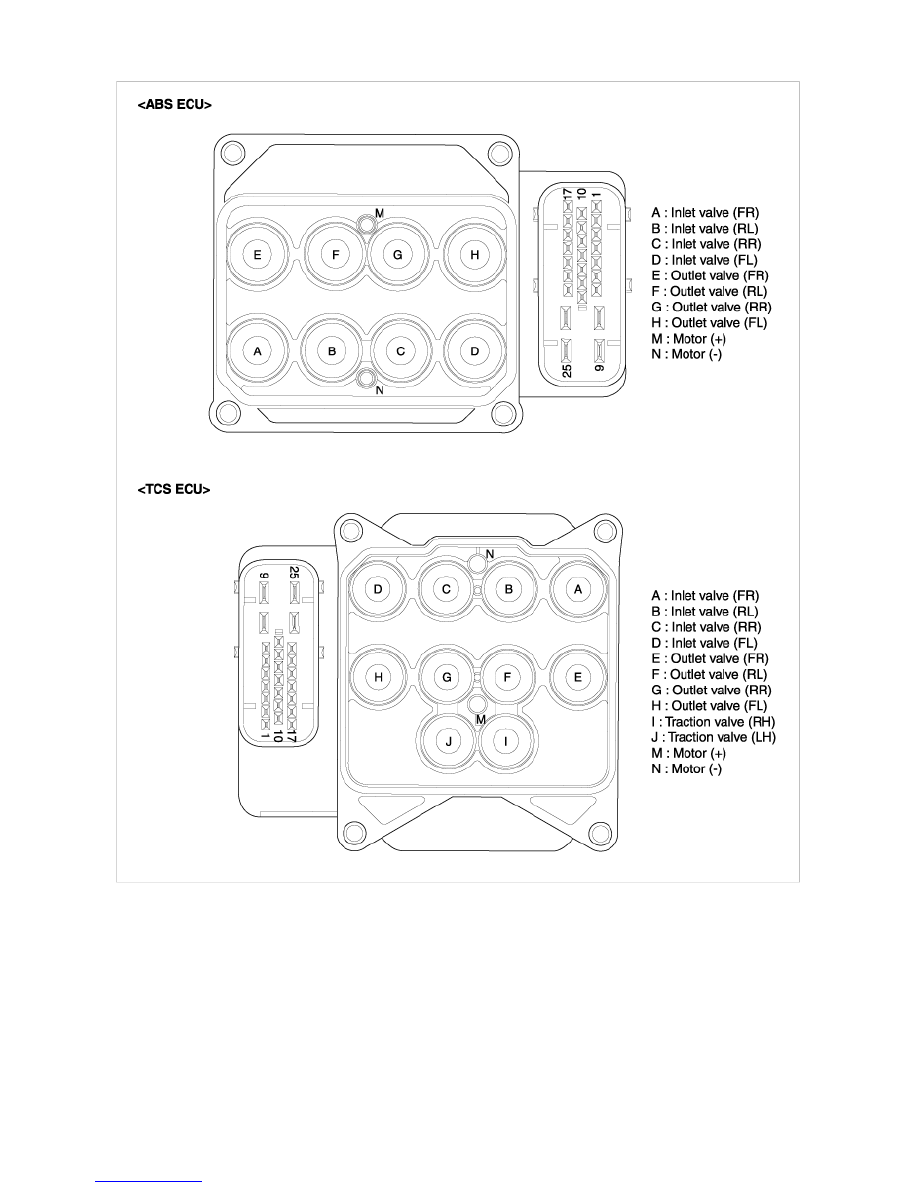

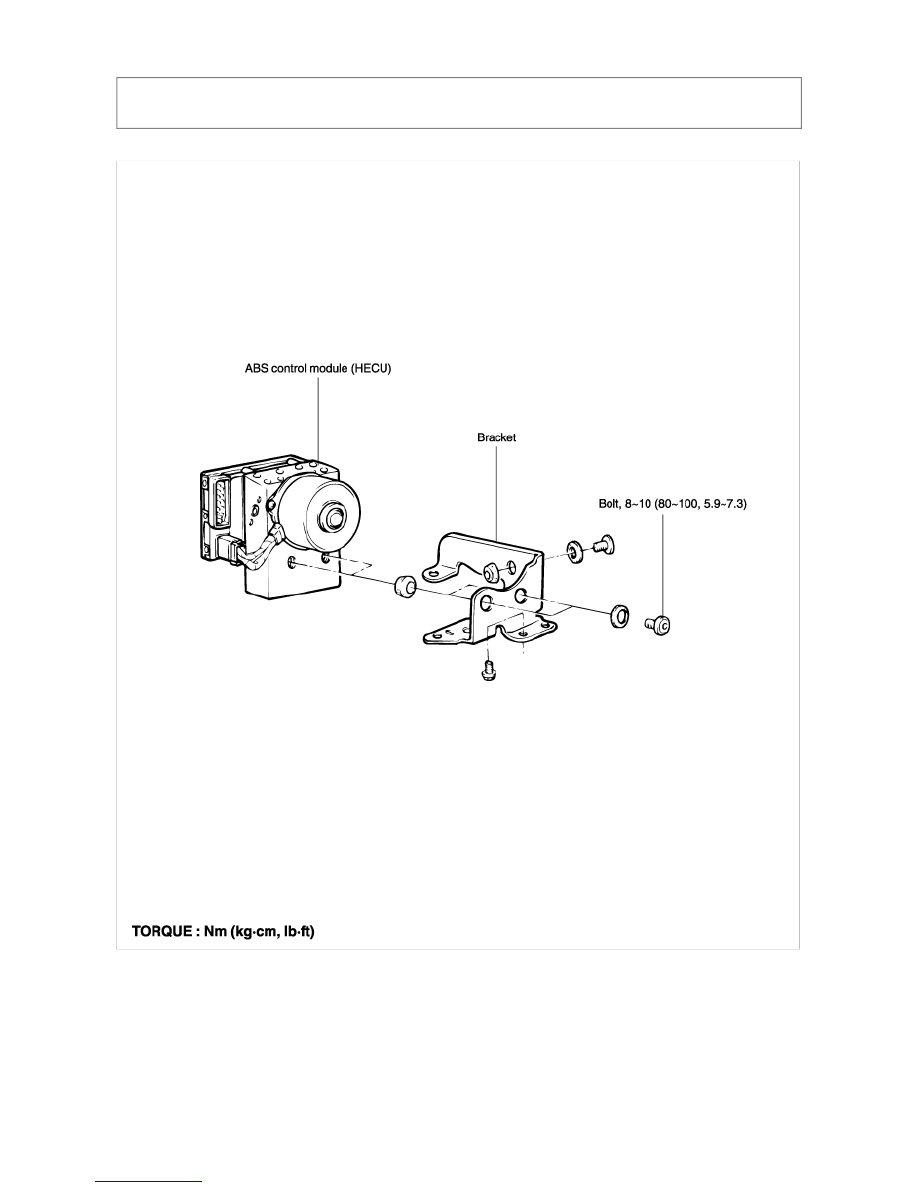

COMPONENTS

HECU
