1. Tighten the components below to the specified torque as follows :



Items

Torque Nm (kgf·cm, lb·ft)

Driveshaft nut (2.0L)
Driveshaft nut (2.7L)

200~260

(2000~2600, 148~192)

200~280

(2000~2800, 148~207)

Lower arm ball joint to knuckle nut

60~72 (600~720, 44~53)

Knuckle to strut assembly nut

140~160

(1400~1600, 103~118)

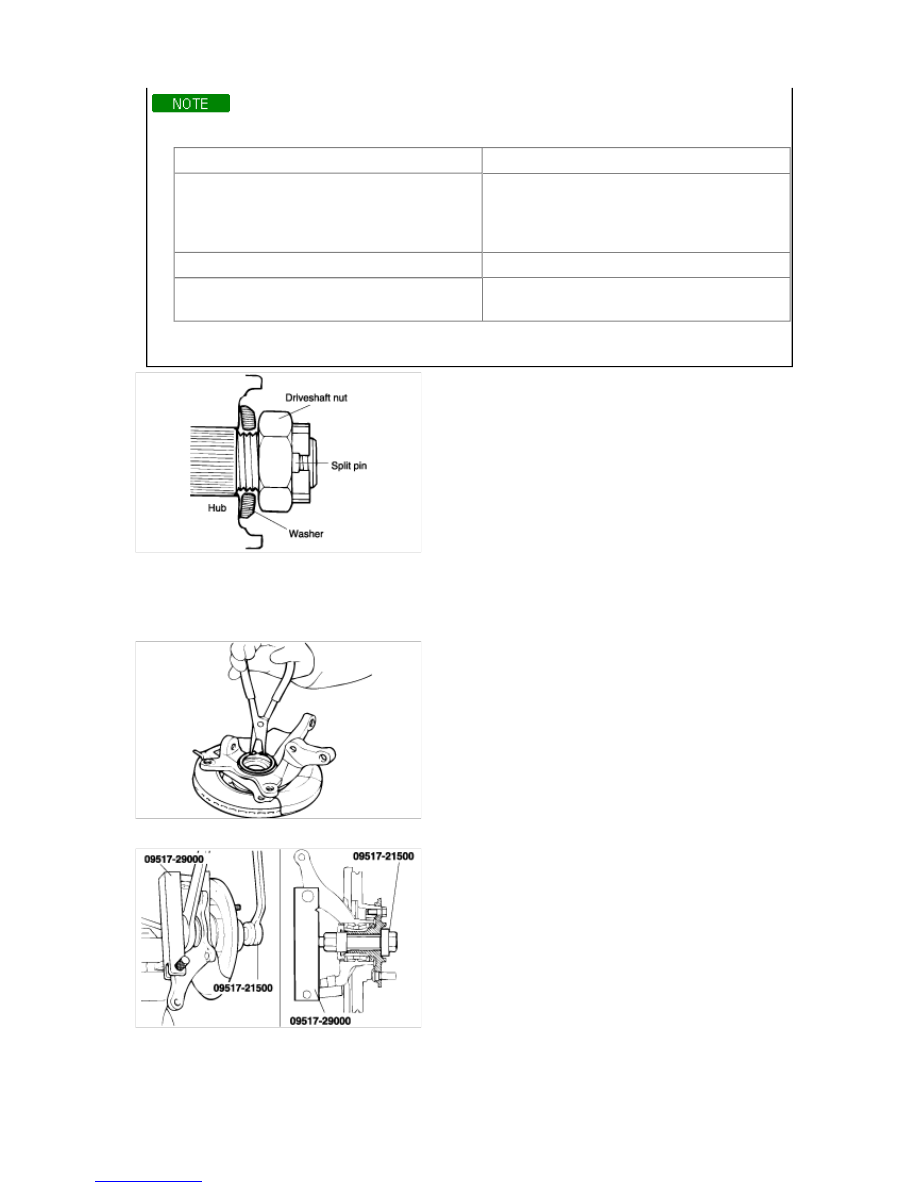

2. Install the washer behind the driveshaft nut with the convex side outward as shown in the illustration.

DISASSEMBLY

1. After removing the screws(2) mounting the brake disc, remove the brake disc from the hub.

2. Remove the snap ring.



3. Install the special tools as illustrated.



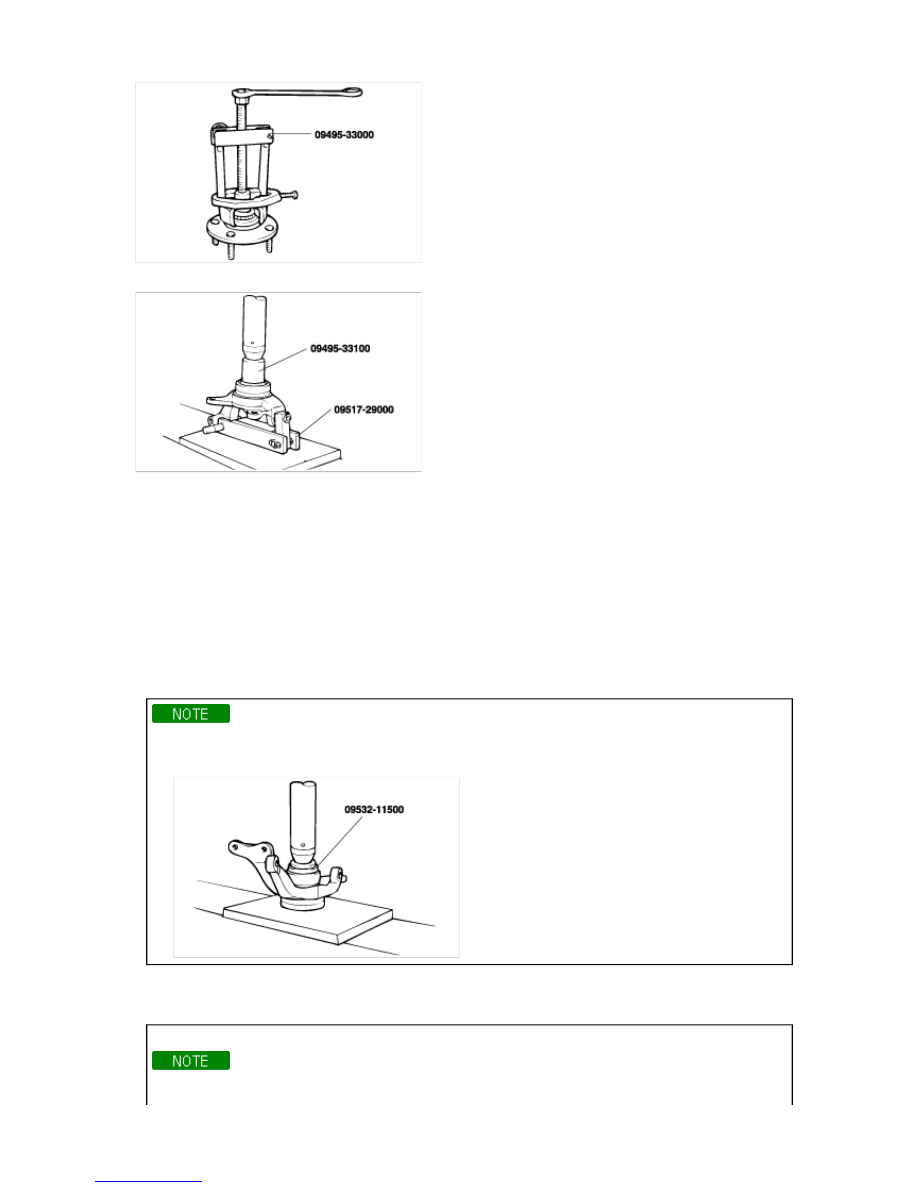

4. Remove the hub from the knuckle by turning the special tool.

5. Remove the special tool and dust cover.

6. Remove the bearing inner race from the hub by using the special tool.



7. Using the special tool (09495-33100, 09517-29000), remove the wheel bearing outer race from the knuckle.



INSPECTION

1. Check the hub for cracks and the splines for wear.

2. Check the brake disc for scoring and damage.

3. Check the knuckle for cracks.

4. Check the bearing for cracks or damage.

REASSEMBLY

1. Apply multi-purpose grease to the contacting surface of the knuckle hub and bearing thinly.

2. Using the special tools (09495-33100, 09517-29000), press-in the bearing to the knuckle.

1. Press-in the outer race of the wheel bearing to prevent damage to the bearing assembly.

2. When installing a bearing assembly, always use a new one.



3. Install the dust cover.

4. Using the special tool (09495-33100), press-in the hub to the knuckle.

Press-in the inner race of the wheel bearing to prevent damage to the bearing assembly.



5. Install the brake disc.

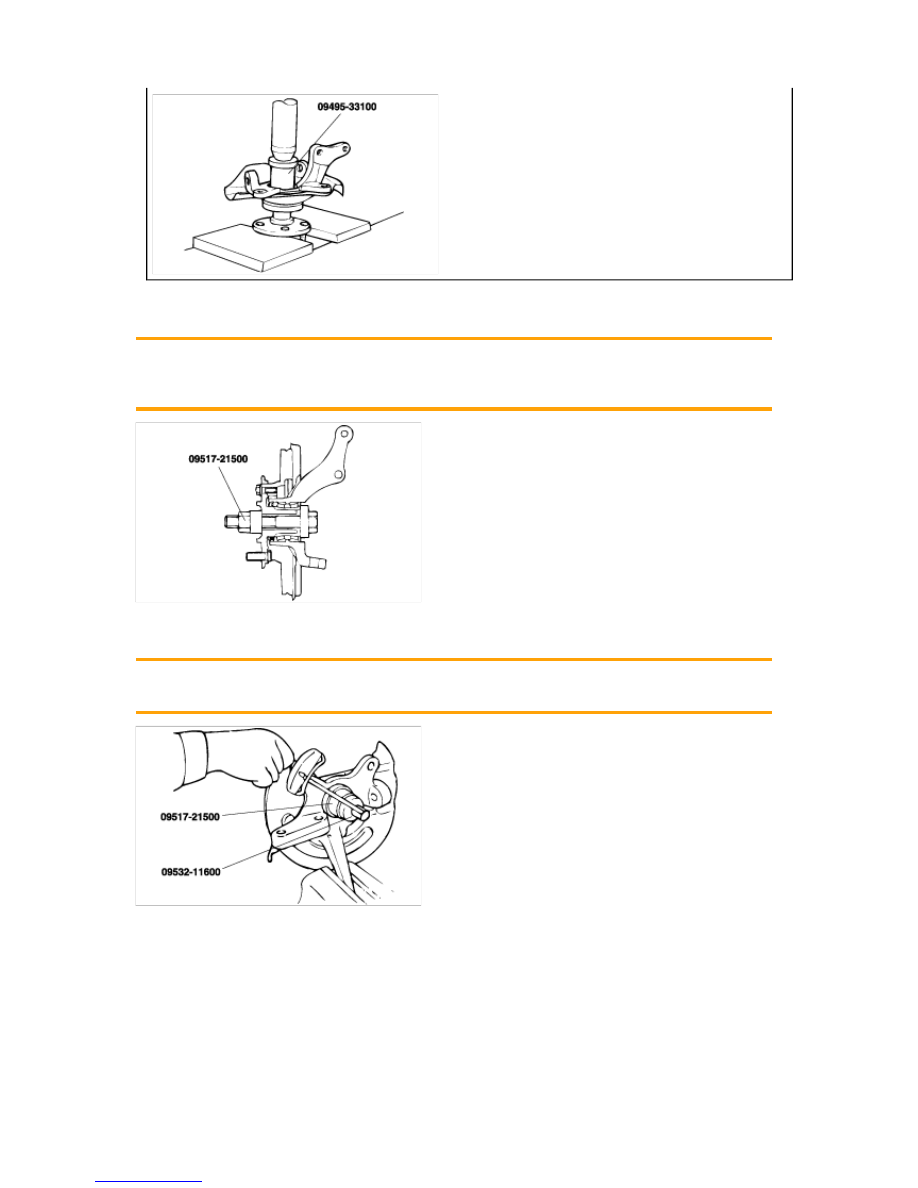

6. Tighten the hub and the knuckle to the specified torque by using the special tool (09517-21500).



Specified torque Nm (kgf·cm, lbf·ft)
2.0L : 200~260 (2000~2600, 148~192)
2.7L : 200~280 (2000~2800, 148~207)

7. Rotate the hub several times to seat the bearing.

8. Measure the hub bearing starting torque.



Hub bearing starting torque [Limit]
1.8 Nm (18 kgf·cm, 1.33 lbf·ft) or less

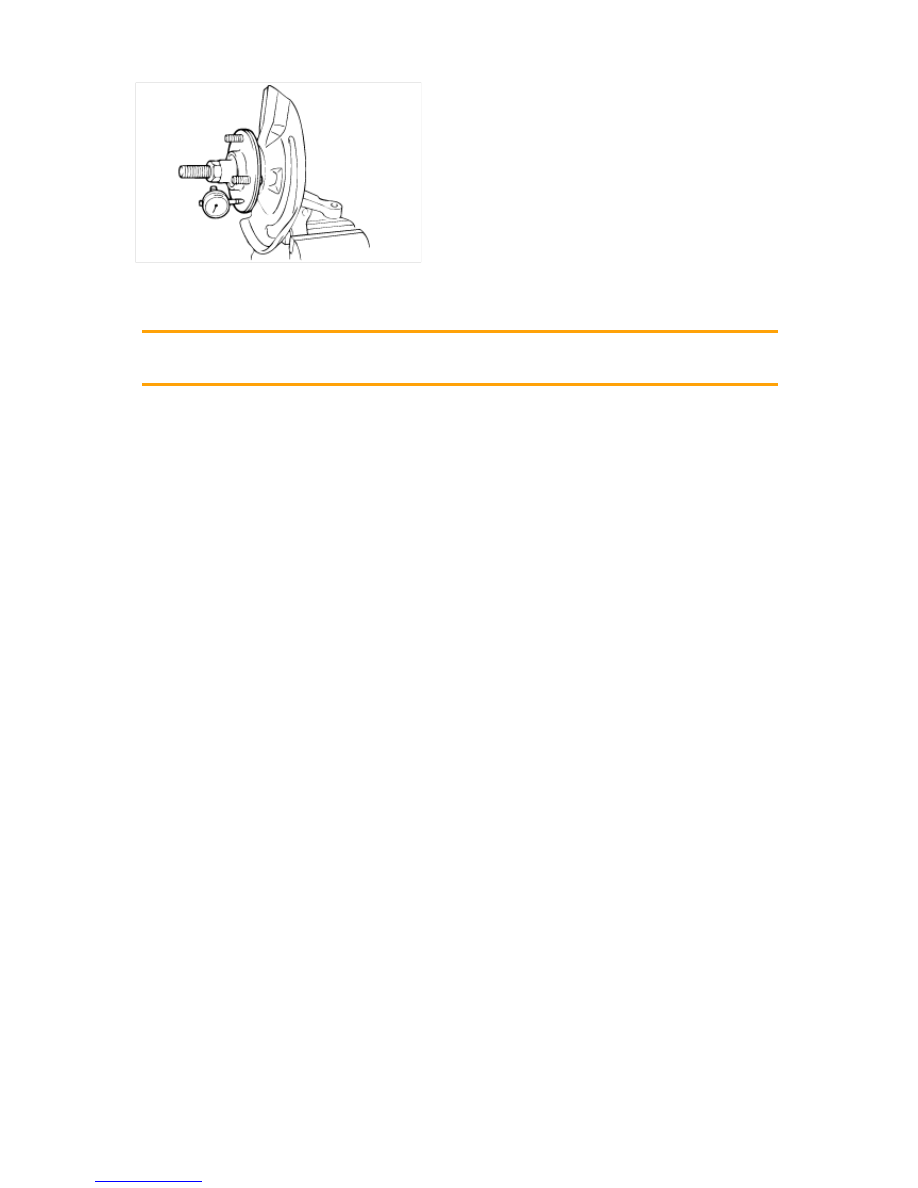

9. If the starting torque is 0 Nm (0 kgf·cm, 0 lbf·ft), measure the hub bearing axial play.



10. If the hub axial play exceeds the limit while the nut is tightened to 200~260 Nm (2000~2600Kgf·cm, 148~192

lbf·ft), the bearing, hub and knuckle are not installed correctly. Repeat the disassembly and
assemblyprocedure.

Hub bearing axial play [Limit]
0.008 mm (0.0003 in.) or less

11. Remove the special tool (09517-21500).
