Hyundai Tiburon (2003 year). Manual - part 8

IGNITION SYSTEM



STARTING SYSTEM



CHARGING SYSTEM





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > General Information >
Specifications, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > General
Information > Specifications

SPECIFICATION

Items

Specifications

2.0

2.7

Ignition coil

Type

Mold coil type

Primary resistance

0.58 ± 10% (

Ω

)

0.74 ± 10% (

Ω

)

Secondary resistance

8.8 ± 15% (k

Ω

)

13.3 ± 15% (k

Ω

)

Spark plugs

NGK

BKR5ES-11

PFR5N-11

CHAMPION

RC10YCPB4

RC10YCPB4

Gap

1.0 ~ 1.1 mm (0.039 ~ 0.043 in.)

Items

Specifications

2.0

2.7

Starter

Type

Reduction drive (with planetary gear)

Rated voltage

12V, 1.2KW

No.of pinion teeth

8

No-load

characteristics

Voltage

11V

Amperage

90A, MAX

Speed

3,000rpm, MIN

2,800rpm, MIN

Items

Specifications

2.0

2.7

Generator

Type

Battery boltage sensing

Rated voltage

13.5V, 90A

12V, 120A

Speed in use

1,000 ~ 18,000 rpm

Voltage regulator

Electronic built-in type

Regulator setting voltage

14.4 ± 0.2V

14.55 ± 0.2V

Temperature

compensation

-10 ± 3mV/°C

-3.5 ± 1mV/°C

Battery

Type

MF 60 AH

MF 68 AH

Cold cranking amperage

[at -18°C (0°F)]

550A

600A

Reserve capacity

92min

110min

Specific gravity [at 25°C

(77°F)]

1.280 ± 0.01

1.280 ± 0.01

AUTO CRUISE CONTROL SYSTEM



TIGHTENING TORQUE



- COLD CRANKING AMPERAGE is the amperage a battery can deliver for 30 seconds and maintain a

terminal voltage of 7.2V or greater at a specified temperature.

- REVERSE CAPACITY RATING is the amount of time a battery can deliver 25A and maintain a minimum

terminal voltage of 10.5V at 26.7°C(80°F)

Items

Specification

Setting error

Within ± 1.5Km/h on level road (± 1MPH)

Vehicle speed memory variation

No variation

Setting time

0.1sec max.

Resuming time

0.1sec max.

Minimum operating speed

40 ± 2Km/h (25 ± 1.2MPH)

Cancel speed range

15 ± 2Km/h (9 ± 1.2MPH)

Maximum memorized speed

160 ± 2Km/h (99 ± 1.2MPH)

Pulling force

127N(13Kgf)(28.6 Ib-force)

Main switch serial resistance value

3.9k

Ω

 ± 1%

Command switch serial resistance value

SET switch : 220

Ω

 ± 1%

RESUME switch : 910

Ω

 ± 1%

Items

Nm

kg·cm

lb·ft

Generator terminal (B+)
Starter motor terminal (B+)
Battery terminal
Spark plug

5 ~ 7

10 ~ 12

4 ~ 6

20 ~ 30

50 ~ 70

100 ~ 120

40 ~ 60

200 ~ 300

3.6 ~ 5.1
7.3 ~ 8.8
2.9 ~ 4.3

15 ~ 22



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Ignition System > Description and
Operation, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Ignition System >
Description and Operation

DESCRIPTION



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Ignition System > Repair procedures, TIBURON
(GK) > 2003 > G 2.7 V6 DOHC > Engine Electrical System > Ignition System > Repair procedures

ON-VEHICLE INSPECTION

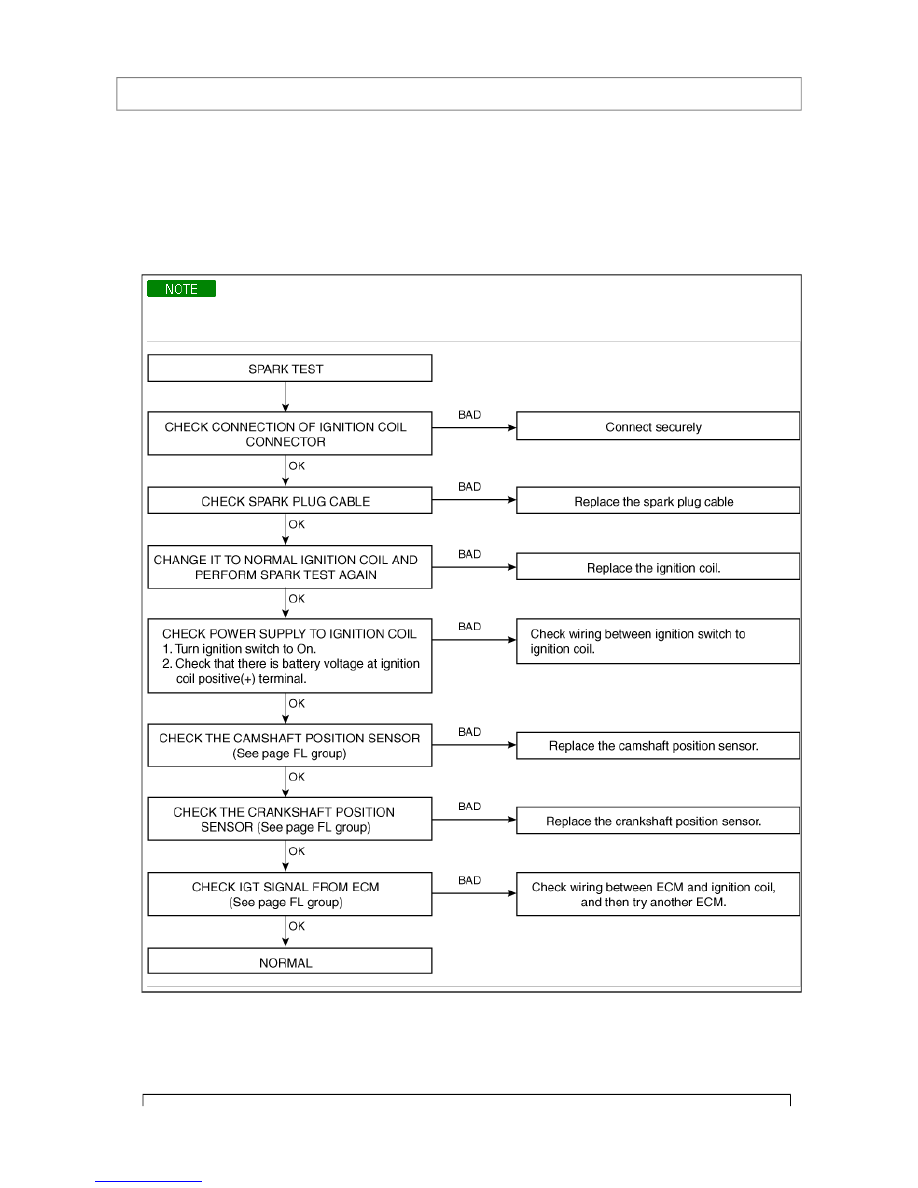

INSPECT SPARK TEST

1. Remove the spark plug cable.

2. Using a spark plug socket, remove the spark plug.

3. Install the spark plugs to each spark plug cable.

4. Ground the spark plugs.

5. Check if spark occurs while engine is being cranked.

To prevent gasoline from being injected from injectors during this test, disconnect the injector connectors.
Be sure to clean away DTC codes the timing is complete after.

6. Using a spark plug socket, install the spark plugs.

7. Install the spark plug cable.

INSPECT SPARK PLUG AND SPARK PLUG CABLE

1. Remove the spark plug cable(A).
