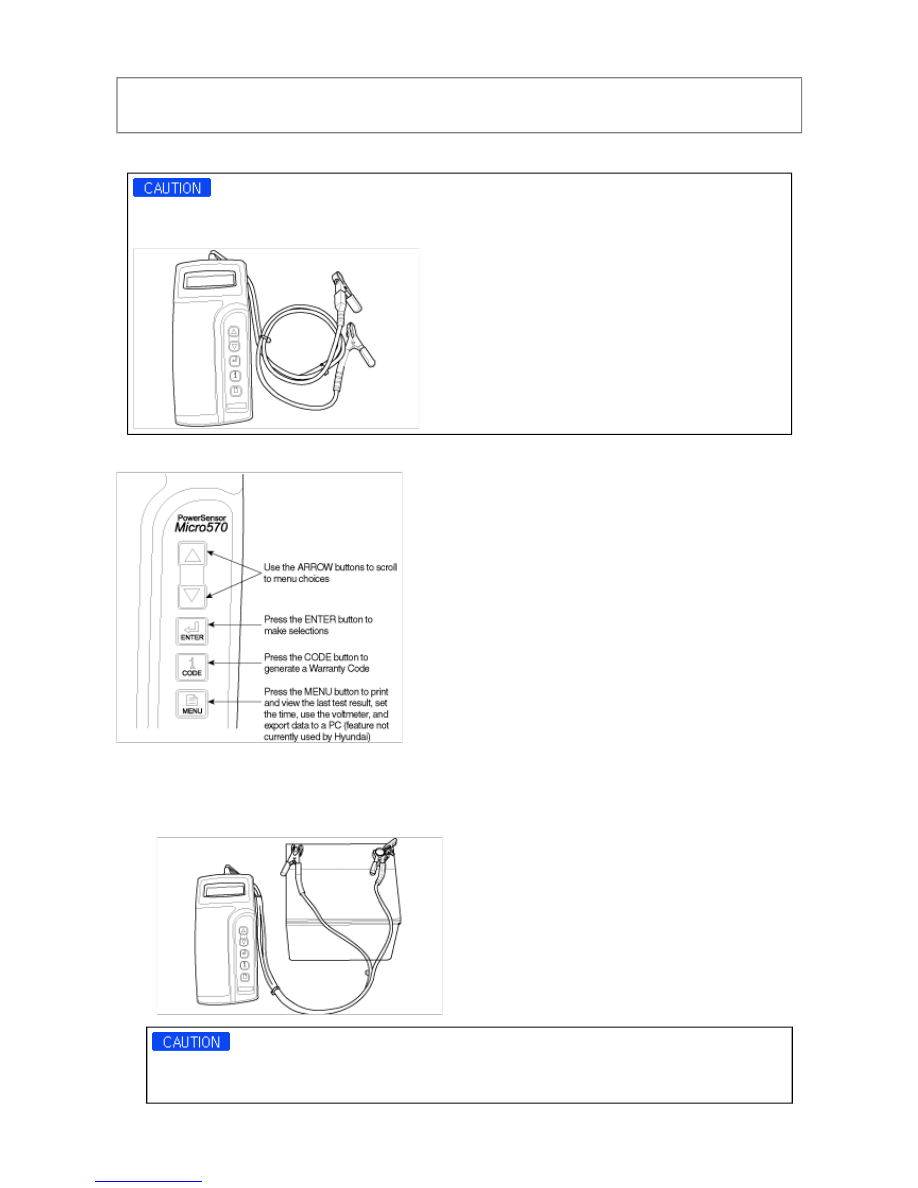

THE MICRO 570 ANALYZER

Because of the possibility of personal injury, always use extreme caution and appropriate eye protection
when working with batteries.



KEYPAD

BATTERY TEST PROCEDURE

1. Connect the tester to the battery.

A. Red clamp to battery positive (+) terminal.

B. Black clamp to battery negative (-) terminal.



Connect clamps securely. If "CHECK CONNECTION" message is displyed on the screen, reconnect
clamps securely.

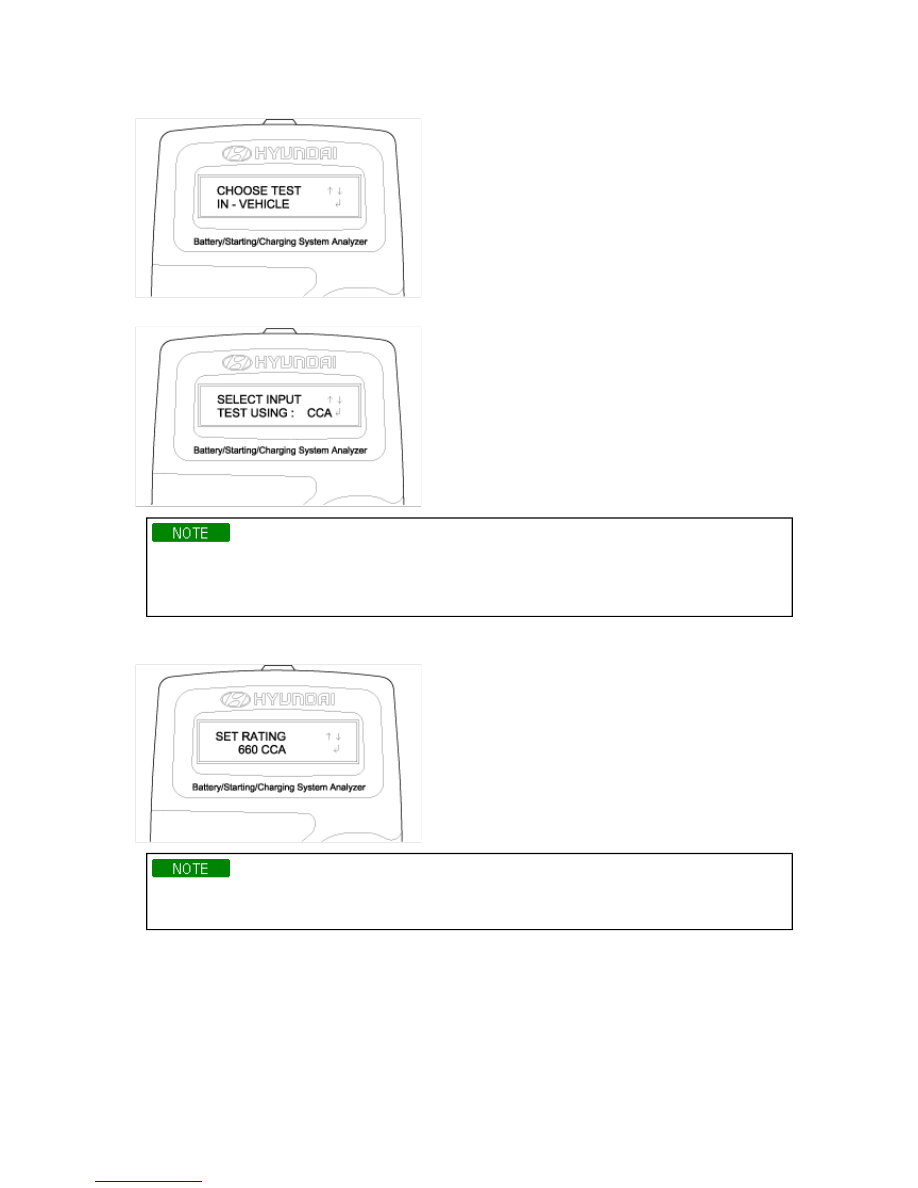

2. The tester will ask if the battery is connected "IN A VEHICLE" or "OUT OF A VEHICLE".

Make your selection by pressing the arrow buttons; then press ENTER.



3. Choose either CCA or CCP and press the ENTER button.



- CCA : Cold cranking amps, is an SAE specification for cranking batteried at 0°F (-18°C).

- CCP : Cold cranking power, is an SAE specification for korean manufacturer's for cranking batteries

at 0°F (-18°C)

4. Set the CCA value displyed on the screen to the CCA value marked on the battery label by pressing up and

down buttons and press ENTER.



The battery ratings(CCA) displyed on the tester must be identical to the ratings marked on the battery
label.

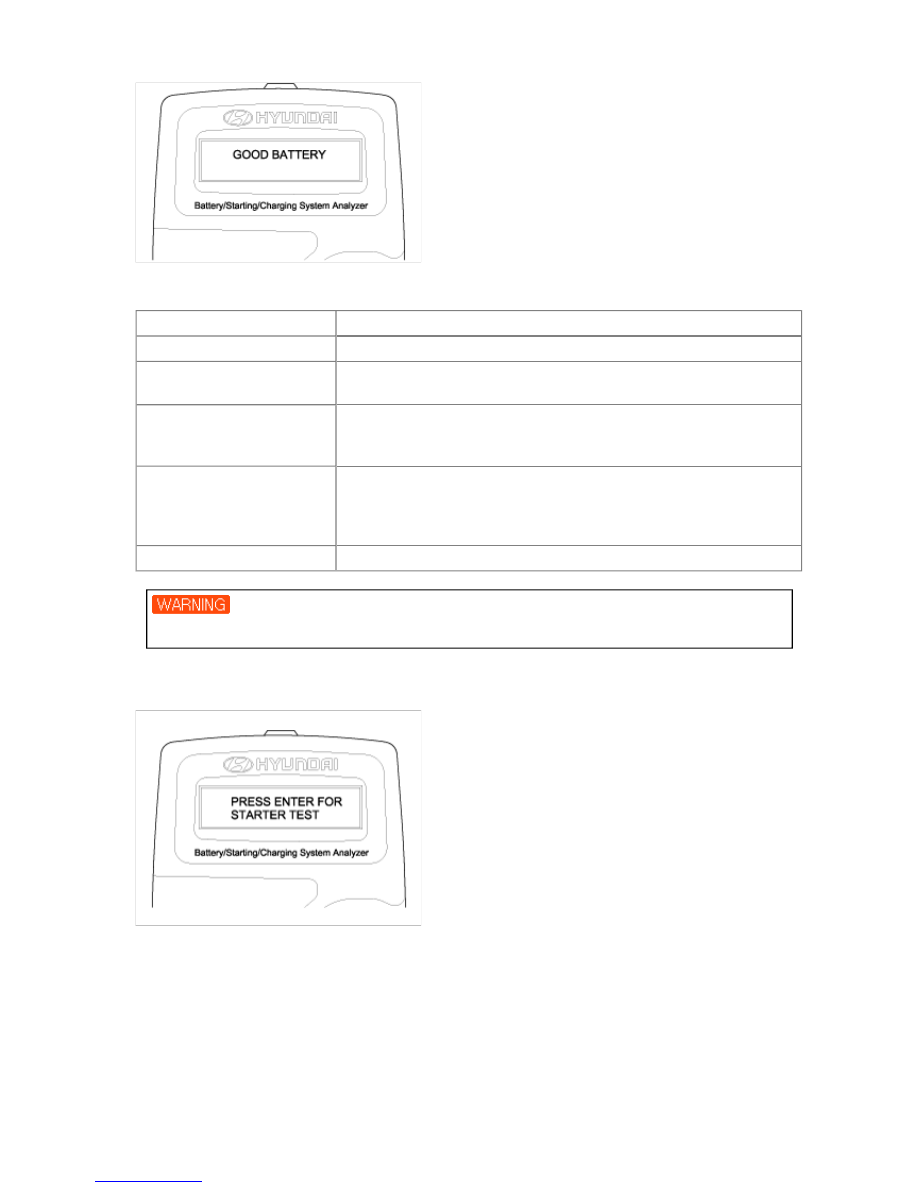

5. The tester (Micro570) displays battery test results including voltage and battery ratings.

A relevant action must be taken according to the test results by referring to the battery test results as shown in
the table below.



6. To conduct starter test, continuously, press ENTER.

BATTERY TEST RESULTS



RESULT ON PRINTER

REMEDY

Good battery

No action is required

Good recharge

Battery is in a good state
Recharge the battery and use

Charge & Retest

Battery is not charged properly

→

 Charge and test the battery again (Failure to charge the battery fully may

read incorrect measurement value)

Replace battery

→

 Replace battery and recheck the charging system. (Improper connection

between battery and vehicle cables may cause "REPLACE BATTERY",
retest the battery after removing cables and connecting the tester to the
battery terminal directly prior to replacing the battery)

Bad cell-replace

→

 Charge and retest the battery.

Whenever filing a claim for battery, the print out of the battery test results must be attached.

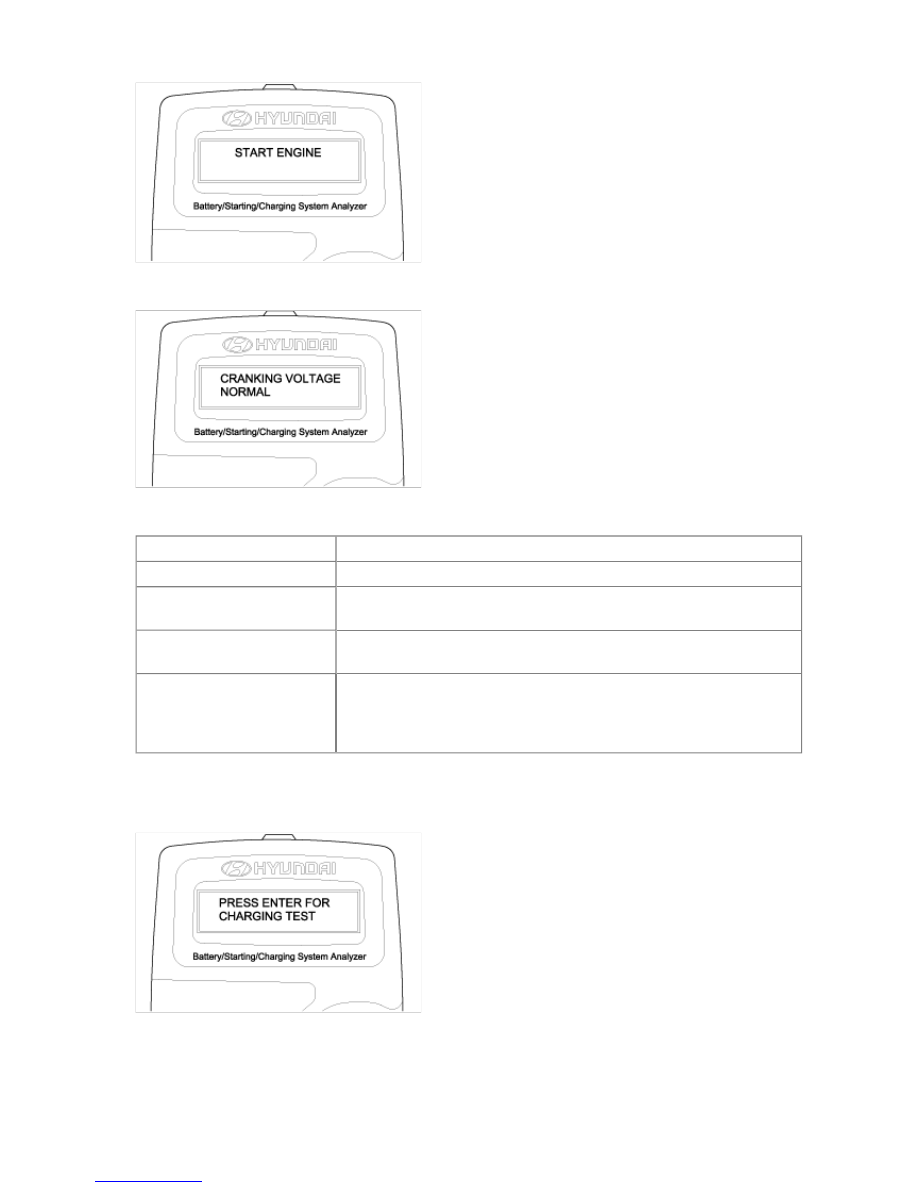

STARTER TEST PROCEDURE

1. After the battery test, press ENTER immediately for the starter test.



2. After pressing ENTER key, start the engine.



3. Cranking voltage and starter test results will be displayed on the screen.

Take relevant action according to the test results by referring to the starter test results as given below.



4. To continue charging system test, press ENTER.

STARTER TEST RESULTS



RESULT ON PRINTER

REMEDY

Cranking voltage normal

System shows a normal starter draw

Cranking voltage low

Cranking voltage is lower than normal level

→

 Check starter

Charge battery

The state of battery charge is too low to test

→

 Charge the battery and retest

Replace battery

→

 Replace battery

→

 Check wiring for open circuit, battery cable connection, starter and repair

or replace as necessary.

→

 If the engine does crank, check fuel system.

CHARGING SYSTEM TEST PROCEDURE

1. Press ENTER to begin charging system test.



2. If ENTER button is pressed, the tester displays the actual voltage of alternator.

Press ENTER to test the charging system.
