TR-114

ТРАНСМИССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







ПРОЦЕДУРА ПРОВЕРКИ №14

Плохая приемистость (ускорение) на всех передачах

Вероятная причина

Если приемистость автомобиля плохая на всех передачах, то, вероятно,
причиной является неисправность выключателя повышающей передачи
или неисправность замка зажигания.


•

Неисправность выключателя повышающей
передачи

•

Неисправность (плохой контакт) в разъеме

•

Неисправность замка зажигания

•

Неисправность электронного блока
управления АКПП





Проверьте выключатель повышающей передачи

НЕТ

Замените электронный блок
управления АКПП

NG

OK

NG

Проверьте проводку между разъемом
выключателя повышающей передачи и
разъемом электронного блока управления АКПП

Проверьте выключатель повышающей передачи

●

Отсоедините разъем выключателя
повышающей передачи и проверьте сто
стороны жгута проводов.

●

Ключ замка зажигания в положении "ON".

●

Измерьте напряжение между выводом 3 и
"массой".

НОРМА: напряжение аккумуляторной

батареи.

Проверьте наличие признака
неисправности

OK

Проверьте проводку между
разъемом выключателя
повышающей передачи и
разъемом замка зажигания.

NG

Отремонтируйте

Проверьте замок зажигания

OK

NG

Замените

NG

Отремонтируйте

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-115







СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ


[С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN PRO]
1.   Поверните ключ замка зажигания в в положение "OFF".

2.   Подсоедините тестер HI-SCAN Pro к стандартному

диагностическому разъему (DLC) около отделения для
мелочи (под рулевой колонкой).

3.   Поверните ключ замка зажигания в в положение "ON".
4.   С помощью тестера HI-SCAN Pro считайте коды

неисправностей.

5.   По таблице диагностических кодов идентифицируйте

неисправность и выполните необходимый ремонт.

6.   Удалите коды неисправностей из памяти блока

управления.

7.   Отсоедините тестер HI-SCAN Pro.

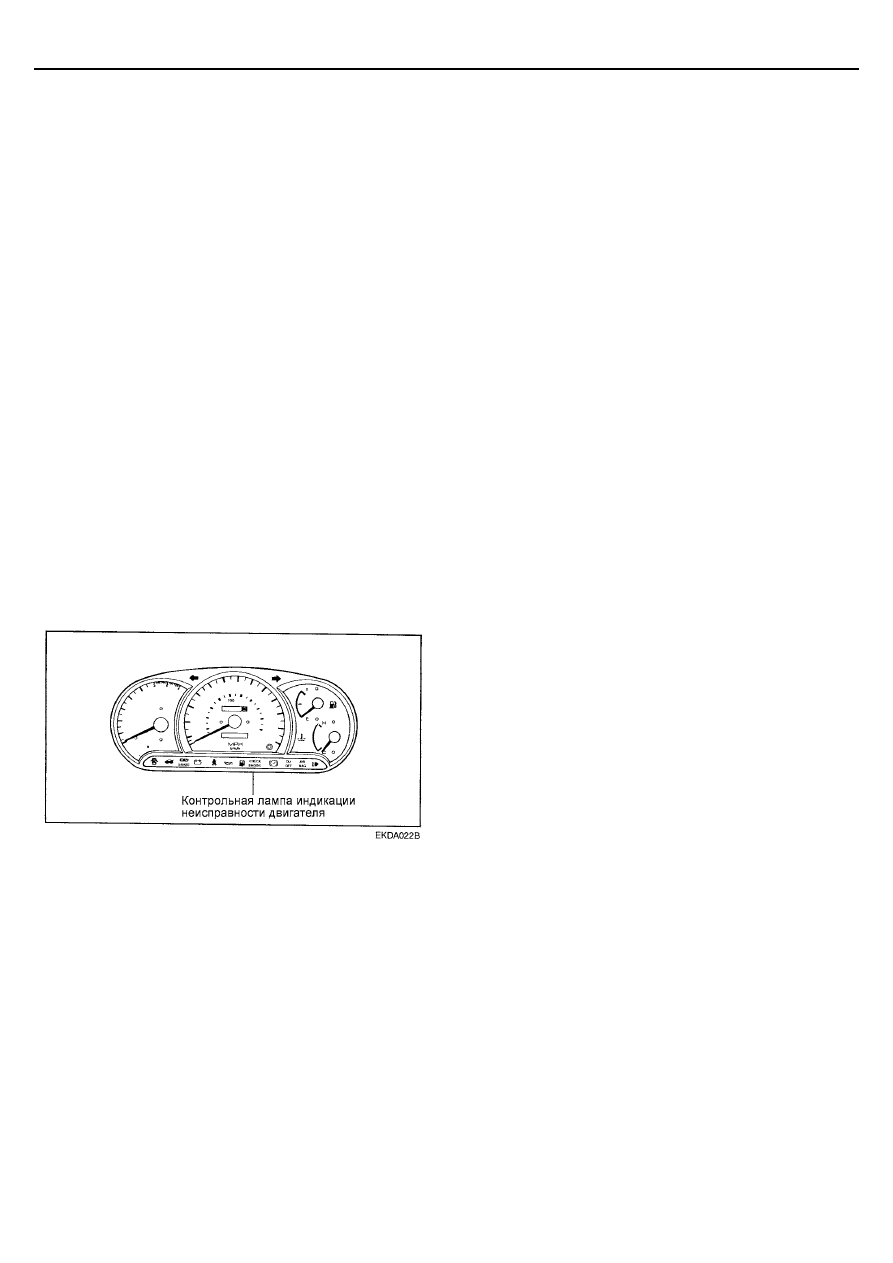

КОНТРОЛЬНАЯ ЛАМПА ИНДИКАЦИИ
НЕИСПРАВНОСТИ ДВИГАТЕЛЯ


Входящая в систему самодиагностики, контрольная лампа
индикации неисправности двигателя загорается, чтобы
предупредить водителя о нарушениях в работе систем
автомобиля. Тем не менее, если некорректный сигнал
вернулся к норме (неисправность самоликвидировалась),
то контрольная лампа индикации неисправности двигателя
погаснет автоматически после 3 последовательных циклов
движения автомобиля, в течение которых неисправность не
появиться снова. Контрольная лампа загорается сразу
после включения зажигания (поворота ключа в положение
"ON") чтобы показать, что сама лампа функционирует
нормально. (Смотрите ГЛАВУ "Топливная система".)






ЭЛЕМЕНТЫ, В СЛУЧАЕ НЕИСПРАВНОСТИ
КОТОРЫХ ЗАГОРАЕТСЯ КОНТРОЛЬНАЯ
ЛАМПА ИНДИКАЦИИ НЕИСПРАВНОСТИ
ДВИГАТЕЛЯ


●

Датчик температуры масла в АКПП

●

Генератор импульсов "A" (PG-A)

●

Генератор импульсов "B"  (PG-В)

●

Электромагнитный клапан "A" управления
переключением (SCSV A)

●

Электромагнитный клапан "B" управления
переключением (SCSV B)

●

Электромагнитный клапан "C" управления
переключением (SCSV C)

●

Электромагнитный клапан "A" регулировки давления
(PCSV A)

●

Электромагнитный клапан "B" регулировки давления
(PCSV B)

●

Электромагнитный клапан управления блокировочной
муфтой гидротрансформатора (DCCSV)

●

Синхронизация моментов переключения передач и
скорости автомобиля



●

Импульсы системы зажигания (частота вращения
коленчатого вала двигателя)

●

Датчик положения дроссельной заслонки

●

Выключатель блокировки стартера

●

Шина данных (связи с электронным блоком управления
двигателем) - линия запроса уменьшения крутящего
момента двигателя





TR-116

ТРАНСМИССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







ПРОВЕРКА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN PRO)

Процедура проверки

Объект диагностики

Условия проверки

Нормальное состояние

Объект для проверки

(устранение неисправности)

Педаль акселератора полностью
отпущена

0,3 - 0.7 В

При медленном нажатии педали
акселератора

Изменяется в
соответствии с нажатием
педали акселератора

Датчик положения
дроссельной заслонки
(TPS)
•

SERVICE DATA
(таблица данных)

•

Item No.11
(пункт №11)

Педаль акселератора нажата
до упора

95 - 100%

•

Датчик положения дроссельной
заслонки или его проводка
(цепи), если нет изменения
сигнала.

•

Датчик положения дроссельной
заслонки и трос педали
акселератора, если нет плавного
роста напряжения.

Двигатель не прогрет
(перед запуском)

Соответствует
температуре воздуха
окружающей среды

При прогреве двигателя

Постепенный рост
температуры

Датчик температуры
масла в АКПП
•

SERVICE DATA
(таблица данных)

•

Item No.15
(пункт №15)

После прогрева двигателя
до рабочей температура

80 - 110

°С

•

Датчик температуры масла в
АКПП или его проводка (цепи)

Диапазон "L": двигатель работает
на холостом ходу

ON (ВКЛ)

Диапазон "D": 1-я и 3-я передачи ON

(ВКЛ)

Датчик-выключатель
сервопривода тормоза
принудительного
понижения передачи
•

SERVICE DATA
(таблица данных)

•

Item No.21
(пункт №21)

Диапазон "D": 2-я и 4-я передачи OFF

(ВЫКЛ)

•

Регулировка датчика-
выключателя сервопривода
тормоза принудительного
понижения передачи

•

Датчик-выключатель
сервопривода тормоза
принудительного понижения
передачи или его проводка
(цепи)

•

Сервопривод тормоза
принудительного понижения
передачи

Диапазон "N": двигатель работает
на холостом ходу

650 - 900 об/мин

Частота вращения
коленчатого вала
двигателя
•

SERVICE DATA
(таблица данных)

•

Item No.23
(пункт №23)

Диапазон "N": двигатель работает
на режиме 2500 об/мин
(по данным тахометра)

2400 - 2600 об/мин

•

Система зажигания

•

Проводка (цепь) сигнала системы
зажигания

Диапазон "D": после включения
кондиционера двигатель
работает повышенных оборотах
холостого хода

ON (ВКЛ)

Сигнал реле
электромагнитной муфты
компрессора
кондиционера
•

SERVICE DATA
(таблица данных)

•

Item No.26
(пункт №26)

Диапазон "D": после выключения
кондиционера двигатель
работает на холостом ходу

OFF (ВЫКЛ)

•

Цепь сигнал нагрузки от реле
электромагнитной муфты
компрессора кондиционера

Диапазон "D": двигатель работает
на холостом ходу

С

Диапазон "L": двигатель работает
на холостом ходу

1-я передача

Диапазон "2": 2-я передача 2-я передача

Диапазон "D": выключатель
повышающей передачи ВЫКЛ: 3-
я передача

3-я передача

Включение передач
•

SERVICE DATA
(таблица данных)

•

Item No.27
(пункт №27)

Диапазон "D": выключатель
повышающей передачи ВКЛ: 4-я
передача

4-я передача

•

Электронный блок управления
АКПП

•

Выключатель блокировки
стартера и его цепь

•

Датчик положения дроссельной
заслонки и его цепь

Диапазон "D": движение на 3-й
передаче со скоростью 50 км/час

1600 - 2000 об/мин

Генератор импульсов "A"
(PG-A)
•

SERVICE DATA
(таблица данных)

•

Item No.31
пункт №31)

Диапазон "D": движение на 4-й
передаче со скоростью 50 км/час

1100 - 1400 об/мин

•

Генератор импульсов "A" и его
проводка (цепь)

•

Экранирующий провод
генератора импульсов "A"

•

Внешние источники помех
сигнала



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-117







Процедура проверки

Объект диагностики

Условия проверки

Нормальное
состояние

Объект для проверки

(устранение неисправности)

Диапазон "D": движение на 3-й
передаче со скоростью 50 км/час

1600 - 2000
об/мин

Генератор импульсов "B"
(PG-В)


SERVICE DATA
(таблица данных)



Item No.32 (пункт №32)

Диапазон "D": движение на 4-й
передаче со скоростью 50 км/час

1600 - 2000
об/мин

•

Генератор импульсов "B" и его
проводка (цепь)

•

Экранирующий провод генератора
импульсов "B"

•

Внешние источники помех сигнала

Выключатель повышающей
передачи в положении "ВКЛ"

OD-ON

Выключатель повышающей
передачи


SERVICE DATA
(таблица данных)



Item No.35 (пункт №35)

Выключатель повышающей
передачи в положении "ВЫКЛ"

OD-OFF

•

Выключатель повышающей
передачи и его проводка (цепь)

Переведите рычаг селектора
АКПП в положение "Р"

Р

Переведите рычаг селектора
АКПП в положение "R"

R

Переведите рычаг селектора
АКПП в положение "N"

N

Переведите рычаг селектора
АКПП в положение "D"

D

Переведите рычаг селектора
АКПП в положение "2"

2

Выключатель блокировки
стартера
•

SERVICE DATA
(таблица данных)

•

Item No.37 (пункт №37)

Переведите рычаг селектора
АКПП в положение "L"

L

•

Регулировка положения
выключателя блокировки стартера

•

Выключатель блокировки стартера и
его проводка (цепь)

•

Трос управления АКПП

•

Если рычаг селектора АКПП не
переключается, то проверьте
механизм блокировка селектора

Автомобиль заторможен 0

км/час

Автомобиль движется со
скоростью 30 км/час

30 км/час

Датчик скорости автомобиля
•

SERVICE DATA
(таблица данных)

•

Item No.38 (пункт №38)

Автомобиль движется со
скоростью 50 км/час

50 км/час

•

Датчик скорости автомобиля и его
проводка (цепь)

Диапазон "D": двигатель

работает на холостом ходу

60 - 80%

Диапазон "D": 1-я передача 100%

Коэффициент заполнения
периода цикла электро-
магнитного клапана "А"
регулировки давления
(PCSV A)
•

SERVICE DATA
(таблица данных)

•

Item No.45 (пункт №45)

Диапазон "D": во время
переключения передач

Изменяется
в зависи-
мости от
состояния

•

Когда рычаг селектора АКПП в
положении "D" и двигатель работает
на холостом ходу, то при легком
нажатии педали акселератора
коэффициент заполнения периода
цикла должен стать 100%.

•

Электронный блок управления АКПП

•

Датчик положения дроссельной
заслонки и его цепи

Коэффициент заполнения
периода цикла электро-
магнитного клапана "B"
регулировки давления
(PCSV B)
•

SERVICE DATA
(таблица данных)

•

Item No.46 (пункт №46)

При переводе рычага селектора
АКПП: "N"

⇒ "D"

При переводе рычага селектора
АКПП: "4"

⇒ "2"

Изменяется
в зависи-
мости от
состояния

•

Электронный блок управления АКПП

•

Датчик положения дроссельной
заслонки и его цепи

Диапазон "D": включена 3-я
передача, двигатель работает на
режиме 1500 об/мин (по данным
тахометра)

200 - 300
об/мин

Частота пробуксовки
блокировочной муфты
гидротрансформатора
(DCCSV slip speed)
•

SERVICE DATA
(таблица данных)

•

Item No.47 (пункт №11)

Диапазон "D": включена 3-я
передача, двигатель работает на
режиме 3500 об/мин (по данным
тахометра)

0 об/мин

•

Блокировочная муфта
гидротрансформатора

•

Сигнал системы зажигания или
генератор импульсов "A" и его цепи

•

Несоответствующее давление в
гидросистеме управления АКПП

•

Электромагнитный клапан
управления блокировочной муфтой
гидротрансформатора

Диапазон "D": включена 3-я
передача, двигатель работает на
режиме 1500 об/мин (по данным
тахометра)

0%

Коэффициент заполнения
периода цикла
электромагнитного клапана
управления блокировочной
муфтой гидротрансформатора
(DCCSV duty)
•

SERVICE DATA
(таблица данных)

•

Item No.49 (пункт №49)

Диапазон "D": включена 3-я
передача, двигатель работает на
режиме 3500 об/мин (по данным
тахометра)

Изменяется
в зависи-
мости от
нагрузки

•

Электронный блок управления АКПП

•

Датчик положения дроссельной
заслонки и его цепи

•

Генератор импульсов "A" и его цепи

•

Электромагнитный клапан
управления блокировочной муфтой
гидротрансформатора
