РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-13







РУЛЕВАЯ КОЛОНКА И ВАЛ
РУЛЕВОГО УПРАВЛЕНИЯ

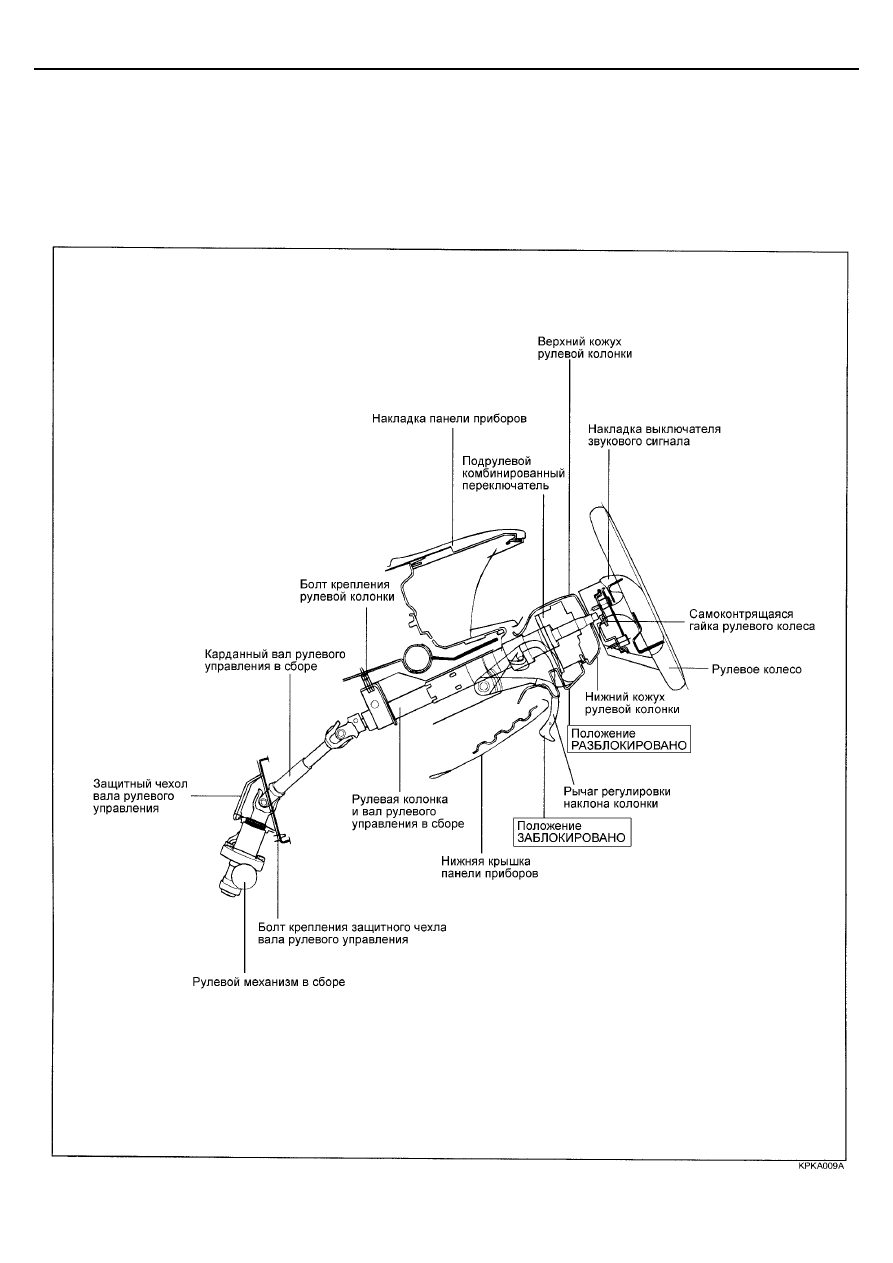

ДЕТАЛИ



<МОДЕЛИ БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ>









ST-14

РУЛЕВОЕ УПРАВЛЕНИЕ

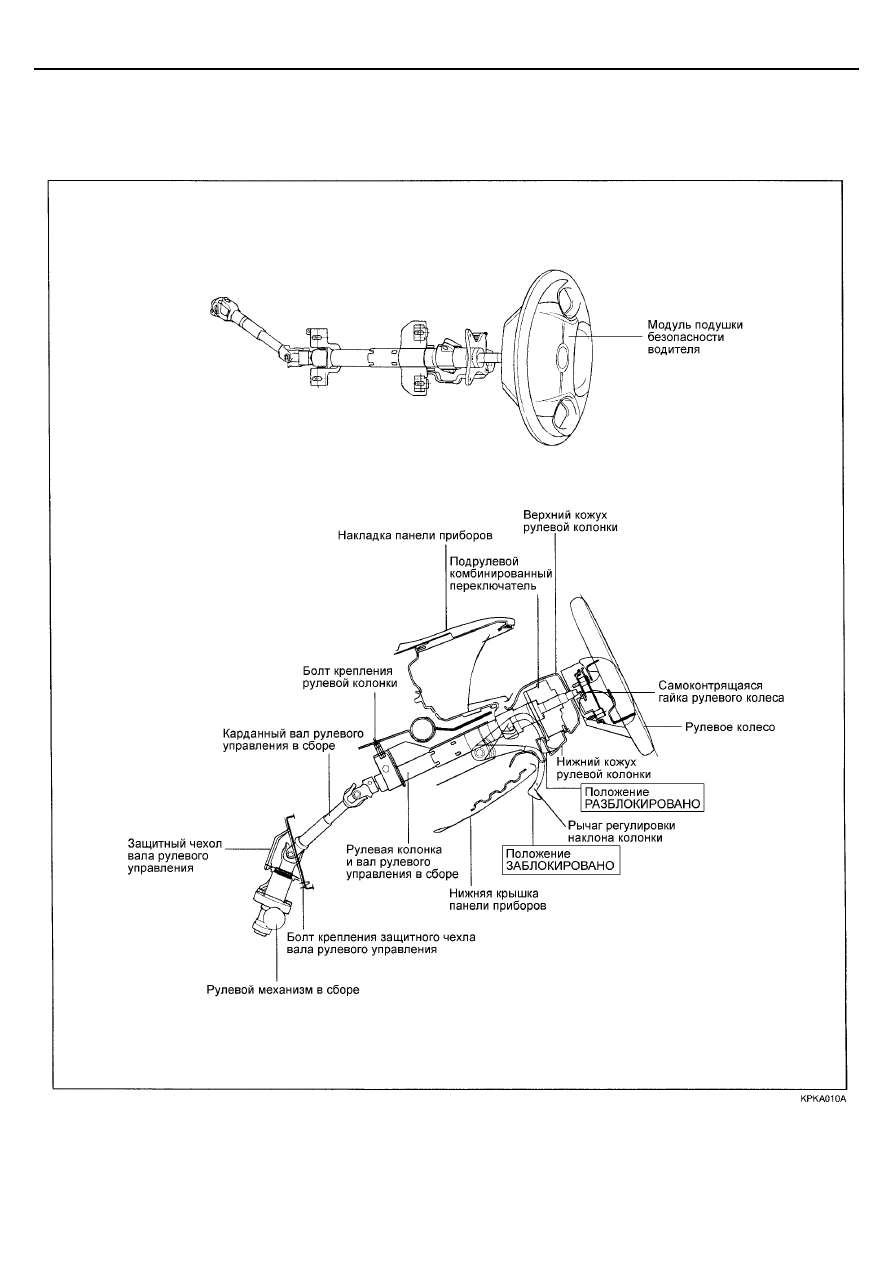

ДЕТАЛИ



<МОДЕЛИ С ПОДУШКОЙ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ>









РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ST-15

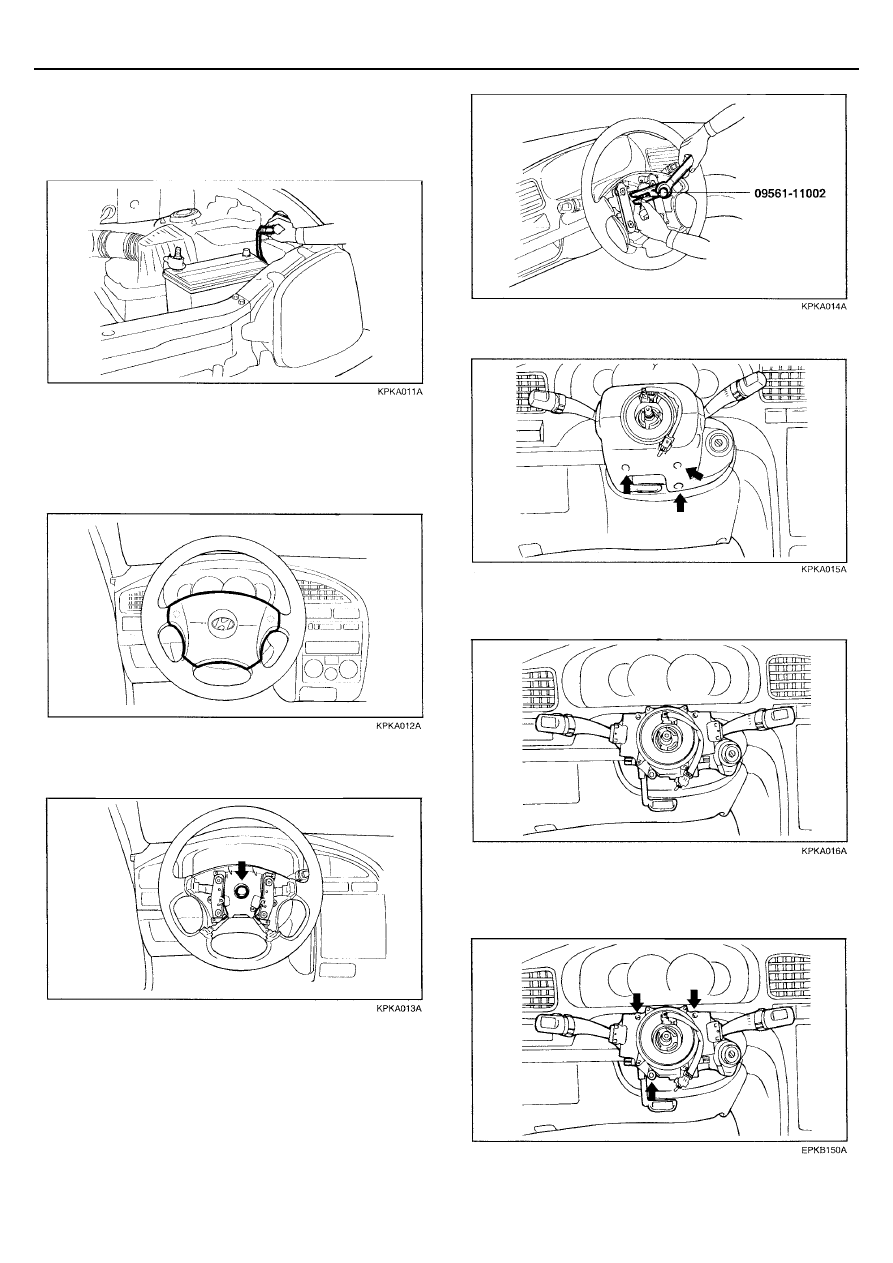

СНЯТИЕ


1.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи.






2.  Снимите модуль подушки безопасности водителя.

ПРИМЕЧАНИЕ
На моделях без подушки безопасности водителя
снимите накладку выключателя звукового сигнала.





3.  Отверните самоконтрящуюся гайку крепления рулевого

колеса.






4.  Нанесите установочные метки относительного

положения вала рулевого управления и рулевого
колеса, затем снимите рулевое колесо с помощью
специального инструмента.


ПРИМЕЧАНИЕ
Не используйте молоток для снятия рулевого колеса,
так как в результате возможно повреждение рулевой
колонки.







5.  Снимите верхний и нижний кожухи рулевой колонки.





6.  Отсоедините разъемы от подрулевого

комбинированного переключателя.






7.  Отверните три болта крепления, показанные на

рисунке, затем снимите подрулевой комбинированный
переключатель в сборе.









ST-16

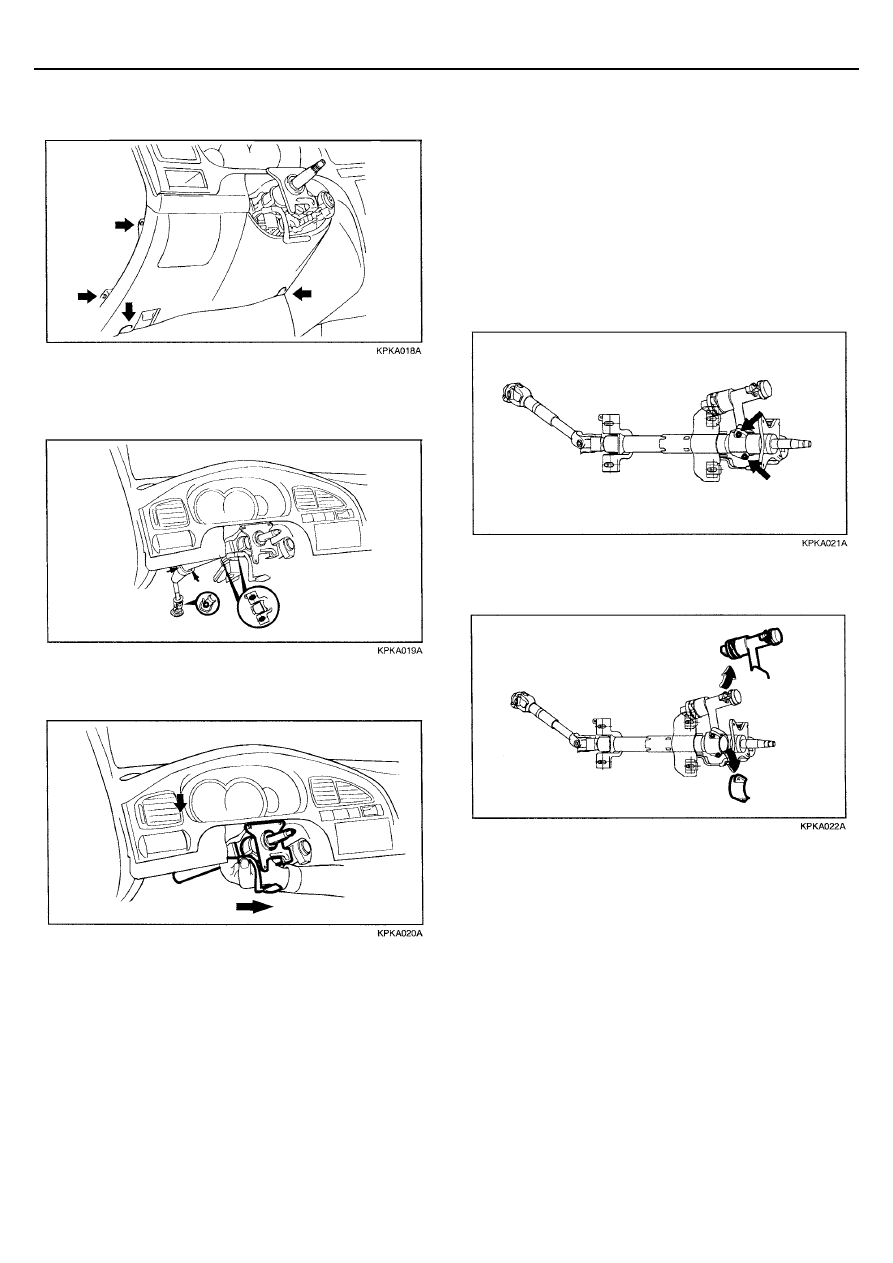

РУЛЕВОЕ УПРАВЛЕНИЕ







8.  Отверните четыре винта крепления, показанные на

рисунке, и снимите нижнюю крышку панели приборов.






9.  Отверните пять болтов крепления рулевой колонки в

сборе и карданного вала рулевого управления,
показанные на рисунке.






10.  Отверните болты и гайки крепления, затем снимите

рулевую колонку и вал рулевого управления в сборе.







ПРОВЕРКА


1.  Проверьте вал рулевого управления на отсутствие

деформации и повреждений.


2.  Проверьте места соединений на отсутствие

чрезмерного люфта, повреждений и заедания
(плавность перемещения).


3.  Проверьте подшипники карданных шарниров рулевого

управления на отсутствие износа и повреждений.





УСТАНОВКА


Установка проводится в порядке, обратном снятию.


РАЗБОРКА И СБОРКА



ЗАМОК РУЛЕВОЙ КОЛОНКИ В СБОРЕ


1.  Если необходимо снятие замка рулевой колонки в

сборе, то с помощью зубила сделайте в головке
специального болта (со срезаемой головкой)
крепления замка канавку, затем с помощью отвертки
снимите кронштейн замка рулевой колонки.






2.  Снимите замок рулевой колонки с рулевой колонки и

вала рулевого управления в сборе.






3.  Установка проводится в порядке, обратном снятию.
