ОБЩАЯ ИНФОРМАЦИЯ ST-5







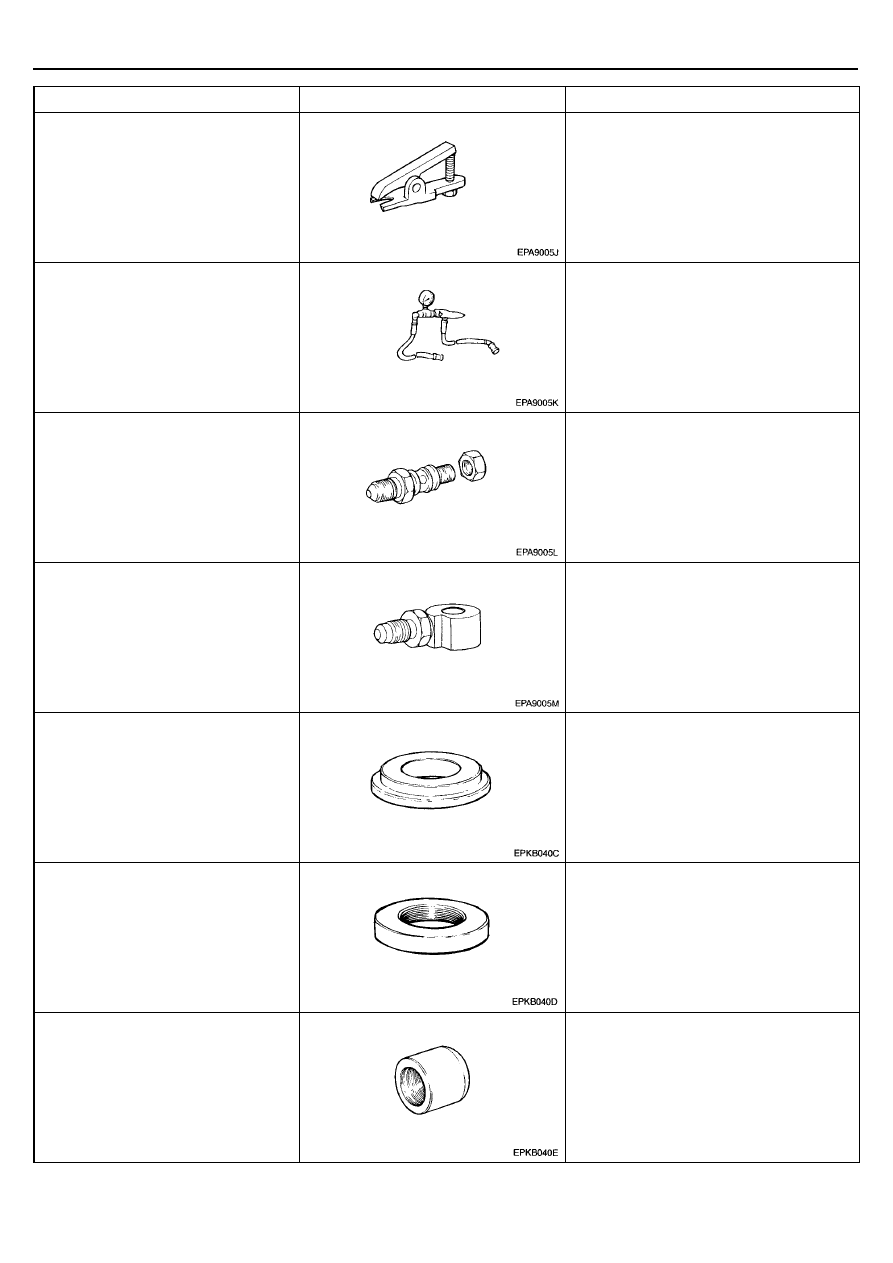

Инструмент (Номер и наименование)

Рисунок

Назначение

09568-31000
Съемник шарового шарнира.


Снятие шарового шарнира наконечника
рулевой тяги.

09572-22000
Манометр.


Измерение давления рабочей жидкости в
гидросистеме усилителя рулевого
управления. (Использовать вместе с
09572-21200 и 09572-22000)

09772-21200
Штуцер-переходник для установки
манометра.


Измерение давления рабочей жидкости в
гидросистеме усилителя рулевого
управления. (Использовать вместе с
09572-21000 и 09572-22000)

09572-22100
Штуцер-переходник для установки
манометра.


Измерение давления рабочей жидкости в
гидросистеме усилителя рулевого
управления. (Использовать вместе с
09572-22000 и 09572-21000)

09573-21100
Направляющая втулка оправки для
установки сальника.


Установка ограничительной шайбы и
сальника. (Использовать вместе с
09573-21100, 09573-21200, 09517-11000,
09555-21000)

09573-21100
Оправка для установки сальника.


Установка ограничительной шайбы и
сальника. (Использовать вместе с
09573-21200, 09573-21200, 09555-21000)

09573-21200
Направляющая втулка для сальника.


1.   Снятие сальника и ограничительной

шайбы рулевого механизма.
(Использовать вместе с 09555-21000)

2.   Установка сальника и

ограничительной шайбы рулевого
механизма. (Использовать вместе с
09555-21000, 09573-21000)





ST-6

РУЛЕВОЕ УПРАВЛЕНИЕ







ПОИСК НЕИСПРАВНОСТЕЙ





Признак неисправности

Вероятная причина

Устранение

Повышенный люфт рулевого
колеса

Ослабление крепления шарнира карданного вала
рулевого правления
Ослабление затяжки болтов скоб крепления рулевого
механизма
Ослабление крепления или износ наконечников рулевых
тяг

Затяните

Затяните

Затяните или при необходимости
замените

Неправильная работа
гидроусилителя рулевого
управления (неравномерное
усилие на рулевом колесе)

Проскальзывание ремня привода насоса гидроусилителя
рулевого управления
Повреждение ремня привода насоса гидроусилителя
рулевого управления
Низкий уровень жидкости в бачке гидросистемы
усилителя рулевого управления
Воздух в гидросистеме усилителя рулевого управления
Повреждение или скручивание шлангов гидросистемы
усилителя рулевого управления
Низкое давление в гидросистеме усилителя рулевого
управления
Залипание клапана регулирования расхода жидкости
Значительные утечки жидкости внутри насоса
гидроусилителя рулевого управления
Значительные утечки через рейку и ведущую шестерню
рулевого механизма
Деформация или повреждение сальников рулевого
механизма или корпуса клапана

Отрегулируйте

Замените

Долейте

Удалите воздух из гидросистемы
Проложите шланги правильно
или замените
Отремонтируйте или замените
насос гидроусилителя
Замените
Замените поврежденные детали

Замените поврежденные детали

Замените

Рулевое колесо некорректно
возвращается в среднее
положение (в положение
прямолинейного движения)

Повышенное сопротивление вращению шарового шарнира
рулевой тяги
Чрезмерный момент затяжки болта шарнира карданного
вала рулевого управления
Рулевая тяга и/или шаровой шарнир вращаются не
плавно (заедают)
Ослабление затяжки болтов скоб крепления рулевого
механизма
Износ шарнира вала рулевого управления и/или
резиновой втулки кузова (body grommet)
Деформация рейки рулевого механизма
Повреждение подшипника ведущей шестерни рулевого
механизма
Повреждение или скручивание шлангов гидросистемы
усилителя рулевого управления
Повреждение клапана регулирования расхода жидкости
Повреждение подшипника входного вала насоса
гидроусилителя рулевого управления

Замените

Отрегулируйте

Замените

Затяните

Исправьте или замените

Замените
Замените

Проложите шланги правильно
или замените
Замените
Замените


Шум

Свистящий звук от рулевого механизма
Это один из обычных звуков во всех системах с гидроусилителем рулевого управления.
В большинстве случаев данный звук слышен при повороте колес на неподвижном
автомобиле.
Данный звук будет более очевиден при повороте рулевого колеса в процессе торможения.
Перечисленные выше шумы не связаны с работоспособностью рулевого механизма.
Замените клапан рулевого механизма только в случае, если "свистящий" звук станет
чрезвычайно громким.
Замененный клапан рулевого механизма будет издавать очень тихий звук, но звук не исчезнет
совсем, поэтому замена не всегда является решением данной проблемы.





ОБЩАЯ ИНФОРМАЦИЯ ST-7







Признак неисправности

Вероятная причина

Устранение

Грохочущий звук или звуки
резких ударов от рейки и
ведущей шестерни рулевого
механизма

Удары и подергивания в

Соударение (контакт) шлангов гидросистемы усилителя
рулевого управления с кузовом
Ослабление затяжки болтов скоб крепления рулевого
механизма
Ослабление крепления наконечников рулевых тяг и/или
шаровых шарниров
Износ рулевых тяг и/или шаровых шарниров

Проложите правильно

Затяните

Затяните

Замените

Шумы от насосе
гидроусилителя рулевого
управления

Низкий уровень жидкости в бачке гидросистемы
усилителя рулевого управления
Воздух в гидросистеме усилителя рулевого управления
Ослабление крепления насоса гидроусилителя рулевого
управления

Долейте

Удалите воздух из гидросистемы
Затяните



ПРИМЕЧАНИЕ
Сразу после запуска двигателя в очень холодную
погоду (при температуре ниже минус 20

°С) может

возникнуть легкий скрежещущий звук ("grinding noise").
Это связано с физическими свойствами рабочей
жидкости гидросистемы уилителя рулевого управления
и не является признаком неисправности.








ST-8

РУЛЕВОЕ УПРАВЛЕНИЕ







РУЛЕВОЕ УПРАВЛЕНИЕ
С УСИЛИТЕЛЕМ

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

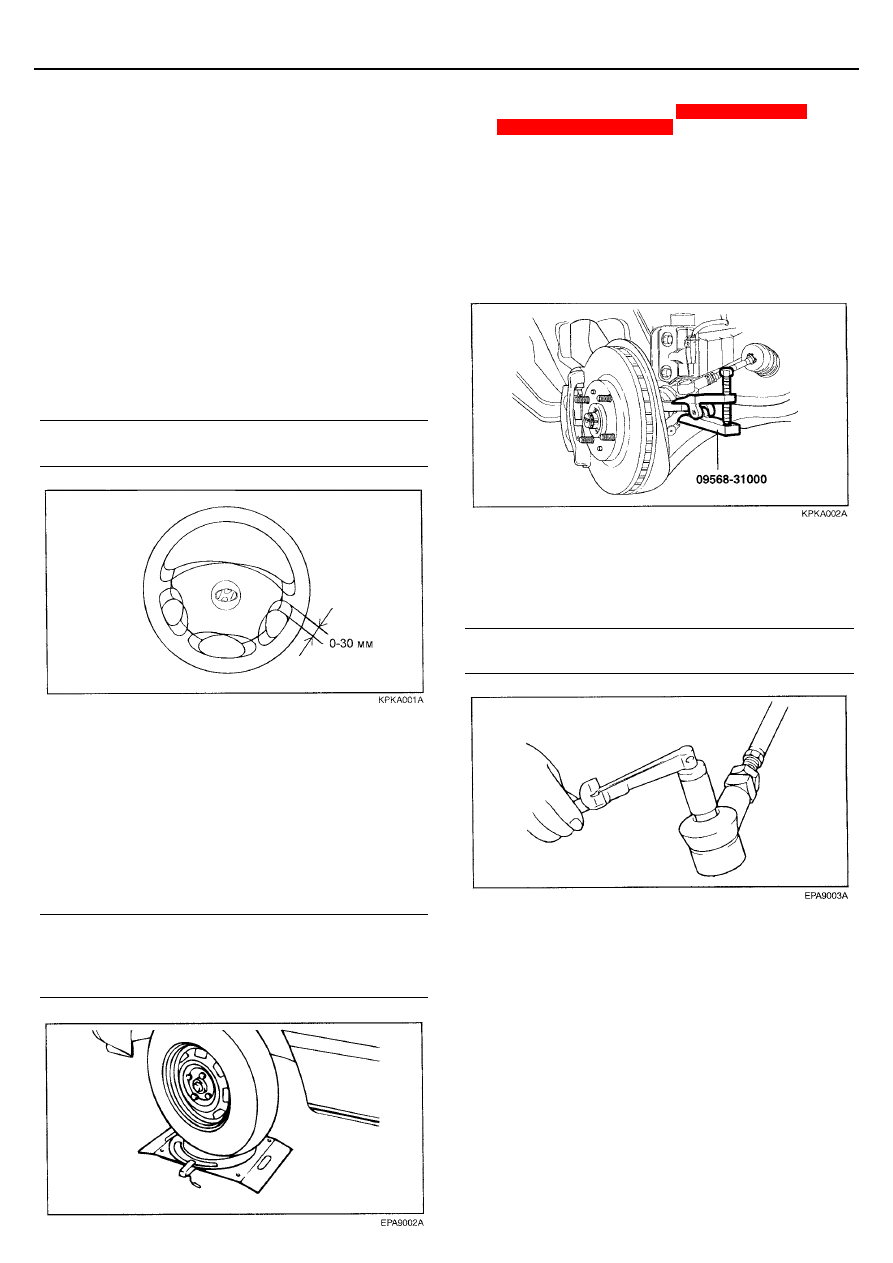

ПРОВЕРКА ЛЮФТА РУЛЕВОГО
КОЛЕСА

1.  Установите передние колеса в положение

прямолинейного движения (рулевое колесо в среднее
положение), запустите двигатель и приложите усилие
5 Н к ободу рулевого колеса (слегка поверните рулевое
колесо).


2.  Измерьте свободный ход (люфт) рулевого колеса по

его ободу.


Номинальное значение:


Свободный ход (люфт) рулевого колеса: 0 - 30 мм






3.  Если люфт рулевого колеса превышает предельно

допустимое значение, то проверьте наличие зазоров в
соединениях вала рулевого управления и
наконечниках рулевых тяг.



ПРОВЕРКА УГЛОВ ПОВОРОТА
УПРАВЛЯЕМЫХ КОЛЕС

1.  Установите передние колеса на стенд для измерения

радиуса поворота и измерьте углы поворота
управляемых колес.


Углы поворота управляемых колес
[Номинальное значение]:
Внутреннее колесо: 40

°01′ ± 2°

Наружное колесо: 33

°45′





 2. Если угол поворота не соответствует номинальному

значению, то отрегулируйте рычажный механизм
(схождение передних колес).



ПРОВЕРКА МОМЕНТА НАЧАЛА
ВРАЩЕНИЯ ШАРОВЫХ ШАРНИРОВ
НАКОНЕЧНИКОВ РУЛЕВЫХ ТЯГ


1.  С помощью специального инструмента отсоедините

шаровой шарнир наконечника рулевой тяги от
поворотного кулака.






2.  Несколько раз пошевелите палец шарового шарнира

для проверки отсутствия чрезмерного свободного хода.


3.  Наверните гайку на палец шарового шарнира, затем

измерьте момент начала вращения шарового шарнира.


Номинальное значение:


0,5 - 2,5 Нм
