РУЛЕВОЕ УПРАВЛЕНИЕ



ОБЩАЯ ИНФОРМАЦИЯ............................................................................ST -2



РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ .............................................ST -8



















































































ST-2

РУЛЕВОЕ УПРАВЛЕНИЕ







ОБЩАЯ ИНФОРМАЦИЯ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

Тип вала и шарнира рулевого управления

Карданный шарнир, рулевая колонка с механизмом
регулировки наклона и устройством поглощения удара
(pop-up weight)

Тип рулевого механизма

Рейка и шестерня

Ход рейки рулевого механизма

144

± 1 мм (3,15 оборота от упора до упора)

Насос гидроусилителя рулевого управления

Лопастной

Производительность при повороте рулевого колеса

максимум 9,6 мл/об



ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

Люфтход рулевого колеса

0 - 30 мм

Углы поворота управляемых колес





Внутреннее колесо

40

°1′ ± 2°



Наружное колесо

33

°45′



Различие углов поворота колес при левом и правом
поворотах

2

° или меньше

Усилие при повороте рулевого колеса на неподвижном
автомобиле

29 Н или меньше

Прогиб ремня привода насоса гидроусилителя рулевого
управления (при нажатии на ремень с усилием 98 Н)

6 - 9 мм

Давление открытия редукционного клапана

8300 – 8800 кПа

Общий момент вращения ведущей шестерни рулевого механизма
(предварительный натяг вала ведущей шестерни рулевого
механизма)

0,6 - 1,3 Нм

Момент сопротивления вращению шарового шарнира рулевой тяги  2 - 5 Нм





ОБЩАЯ ИНФОРМАЦИЯ ST-3







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Момент (Нм)

Рулевое колесо к валу рулевого управления (модели с подушкой безопасности водителя)

35 - 45

Кронштейн крепления рулевой колонки и вала рулевого управления в сборе

13 - 18

Вал рулевого управления и карданный вал рулевого управления

15 - 20

Карданный вал рулевого управления к рулевому механизму

15 - 20

Болт крепления защитного чехла вала рулевого управления

17 - 26

Рулевой механизм к кузову

60 - 80

Контргайка наконечника рулевой тяги

50 - 55

Гайка (корончатая) шарового шарнира наконечника рулевой тяги

24 - 34

Контргайка крышки упора рейки рулевого механизма

50 - 70

Рулевая тяга к рейке рулевого механизма

80 - 100

Корпус клапана к корпусу рулевого механизма

20 - 30

Нагнетательная и возвратная трубки к корпусу клапана рулевого механизма

12 - 18

Самоконтрящаяся гайка (ведущей шестерни и клапана в сборе)

20 - 30

Трубки рулевого механизма

12 - 18

Насос гидроусилителя рулевого управления к кронштейну крепления

35 - 50

Кронштейн крепления насоса гидроусилителя рулевого управления к двигателю

35 - 50

Нагнетательный шланг к насосу гидроусилителя рулевого управления

55 - 65

Болт крепления бачка гидросистемы усилителя рулевого управления

4 - 6



СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Смазка

Количество

Контактное кольцо звукового сигнала рулевого
колеса

CENTOPLX278 (KLUBER KOREA)

По необходимости

Подшипник вала рулевого управления ALVANIA

#2

ИЛИ #3 (KEUK DONG SHELL KOREA)

По необходимости

Шаровой шарнир наконечника рулевой тяги

SHOWA SUNLIGHT MB-2 или равнозначная

По необходимости

Корпус рулевого механизма

ONE-LUBER RP GREASE (KYODOYUSHI, JAPAN)

По необходимости

Внутренний шаровой шарнир рулевого механизма

LONG TIME PD2 (OPTIMOL, GERMANY)

По необходимости

Поверхности контакта защитного чехла на рулевой
тяге и корпусе рулевого механизма

SILICON GREASE спецификация MS511-41

По необходимости

Рабочая жидкость гидросистемы усилителя
рулевого управления

PSF-3

0,75 - 0,8 литра





ST-4





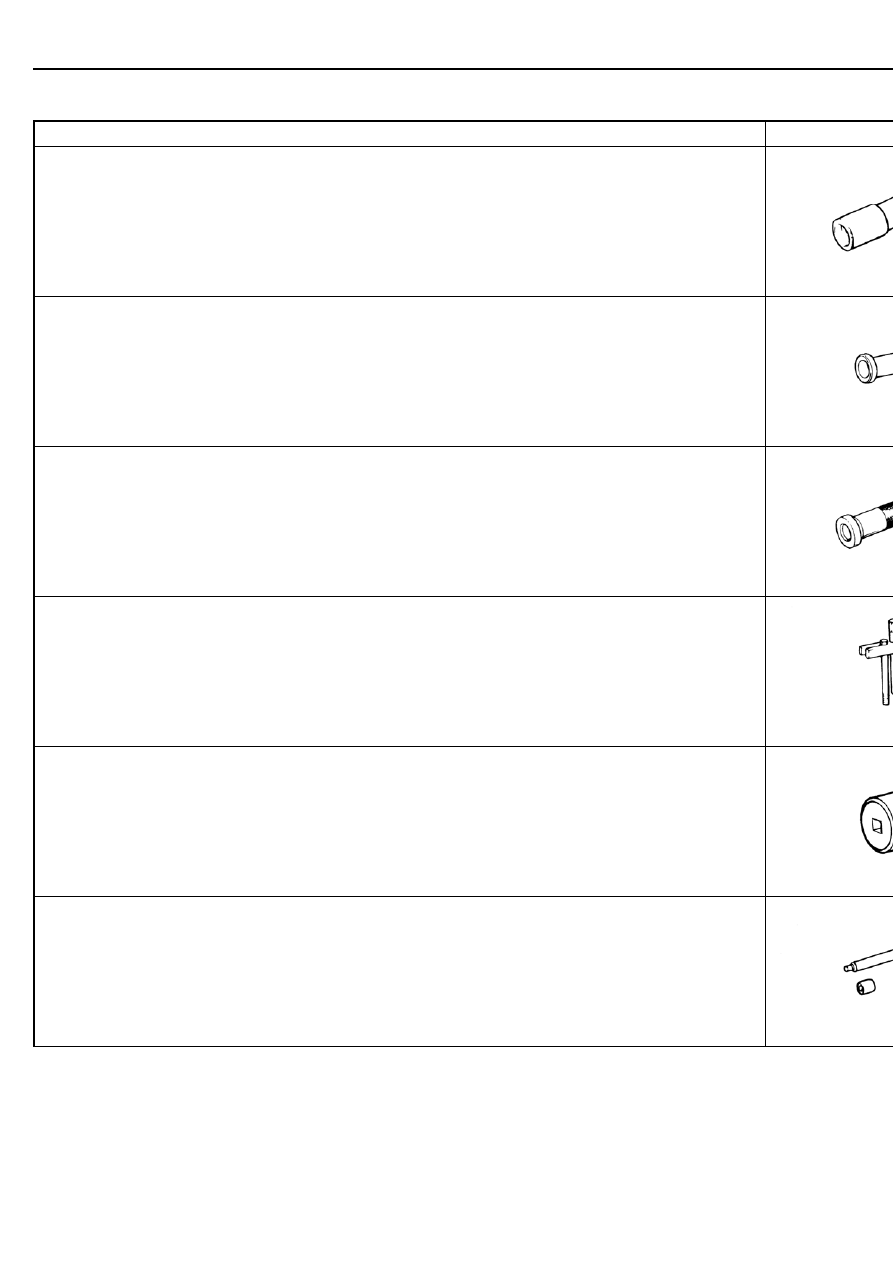

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент (Номер и наименование)

Рис

09222-32100
Оправка для установки маслосъемного колпачка клапана.


09432-21600
Оправка для установки подшипника


09434-14200
Оправка для установки подшипника промежуточного вала.


09561-11002
Съемник рулевого колеса.


09565-11100
Переходник для измерений
(инструментальная головка)


09555-21000
Оправка-стержень
